ADP1720

リニア・レギュレータ、50mA、高電圧、マイクロパワー

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 9
1Ku当たりの価格 最低価格:$0.75
特長
  • 広い入力電圧範囲:4~28V
  • 最大出力電流:50mA
  • 低い軽負荷電流:
    0μA負荷で28μA、
    100μA負荷で35μA
  • 低いシャットダウン電流:0.7μA
  • 低いドロップアウト電圧:275mV@50mA負荷
  • 初期精度:±0.5%
  • ライン、負荷、温度の変動に対する精度:±2%
  • 詳細はデータシートを参照してください

ADP1720-EPは、防衛および宇宙航空アプリケーション(AQEC)をサポートします

  • ADP1720-EPのデータシート(英語pdf)はこちらからダウンロードできます
  • −55°C ~+125°C動作用に強化したプロセス
  • DSCC図面番号:V62/12648
製品概要
show more Icon

ADP1720は高電圧、マイクロパワー、低ドロップアウトのリニア・レギュレータです。ADP1720は4~28Vの広い入力電圧範囲で動作し、最大50mAの出力電流を供給します。静止電流がわずか28μAであり、マイクロパワー・シャットダウン・モードを備えているため、低い静止電流が要求されるアプリケーションに最適です。

ADP1720には、3.3Vと5Vの固定出力電圧タイプがあります。また、出力電圧を1.225~5Vの範囲で任意に設定できる調整可能タイプもあります。外部回路からADP1720の出力をオンおよびオフに設定可能なイネーブル機能を備えています。起動を自動化するために、イネーブル(EN)ピンを入力レールに直接接続できます。

ADP1720は、容量の小さい1μFセラミック出力コンデンサを使用して安定した動作を維持するように最適化されているため、良好な過渡性能が確保されると同時に、ボードの占有スペースが最小限に抑えられます。

ADP1720は-40~+125℃の温度範囲で動作し、電流制限保護回路および熱過負荷保護回路により悪条件下でもデバイスの損傷を防止します。

ADP1720は熱的性能が強化された小型のMSOPパッケージを採用し、低い熱抵抗値を備えるコンパクトなソリューションとなります。

アプリケーション

  • ポストDC-DCレギュレーション
  • PCMCIAレギュレーション
  • 携帯型機器のキープアライブ電源
  • 工業用アプリケーション

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 9
1Ku当たりの価格 最低価格:$0.75

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADP1720ARMZ-3.3-R7
  • HTML
  • HTML
ADP1720ARMZ-5-R7
  • HTML
  • HTML
ADP1720ARMZ-R7
  • HTML
  • HTML
ADP1720TRMZ-EP
  • HTML
  • HTML
ADP1720TRMZ-EP-R7
  • HTML
  • HTML
ADP1720TRMZ3.3-EP
  • HTML
  • HTML
ADP1720TRMZ3.3EPR7
  • HTML
  • HTML
ADP1720TRMZ5-EP
  • HTML
  • HTML
ADP1720TRMZ5-EP-R7
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 26, 2015

- 15_0176

Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines

12 21, 2009

- 06_0159

Qualification of 8" S6 wafer fab process at Analog Devices, Limerick, Ireland.

ADP1720ARMZ-3.3-R7

製造中

ADP1720ARMZ-5-R7

製造中

ADP1720ARMZ-R7

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 26, 2015

- 15_0176

arrow down

Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines

12 21, 2009

- 06_0159

arrow down

Qualification of 8" S6 wafer fab process at Analog Devices, Limerick, Ireland.

ADP1720ARMZ-3.3-R7

製造中

ADP1720ARMZ-5-R7

製造中

ADP1720ARMZ-R7

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

EVAL-ADP1720

ADP1720 Evaluation Board

zoom

EVAL-ADP1720

ADP1720 Evaluation Board

製品の詳細

These evaluation boards are used to demonstrate the functionality of the ADP1720 linear regulators.

Simple device measurements such as line and load regulation, dropout, and ground current can be demonstrated with just a single voltage supply, a voltmeter, a current meter, and load resistors.

ツールおよびシミュレーション

ツールおよびシミュレーション 1

リファレンス・デザイン

リファレンス・デザイン 9

ARM Cortex-M3 を使用したループ駆動の 14 ビット、4-20mA、熱電対温度計測システム ※Rev.Cを翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

CN0319

ARM Cortex-M3 を使用したループ駆動の 14 ビット、4-20mA、熱電対温度計測システム ※Rev.Cを翻訳したものです。最新版は英語資料をご覧ください。

CN0319

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
ARM Cortex-M3 を使用したループ駆動の 14 ビット、4-20mA、熱電対温度計測システム ※Rev.Cを翻訳したものです。最新版は英語資料をご覧ください。

機能と利点

  • 4-20mA thermocouple temperature monitor
  • Cold junction compensation
  • Loop powered
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

zip

1365 kB

絶縁型ハーフ・ブリッジ・ドライバを使用する H ブリッジ・ドライバ回路 ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

zoomopens a dialog

CN0196

絶縁型ハーフ・ブリッジ・ドライバを使用する H ブリッジ・ドライバ回路 ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

CN0196

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
絶縁型ハーフ・ブリッジ・ドライバを使用する H ブリッジ・ドライバ回路 ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

機能と利点

  • High power MOSFETS
  • Galvantic isolation between control and power
  • H-bridge driving circuit
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

zip

1439 kB

Universal Programmable Analog Front End for Process Control Applications

プロセス・コントロール・アプリケーション用フル・プログラマブル・ユニバーサル・アナログ・フロントエンド ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

zoomopens a dialog

CN0209

プロセス・コントロール・アプリケーション用フル・プログラマブル・ユニバーサル・アナログ・フロントエンド ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

CN0209

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
プロセス・コントロール・アプリケーション用フル・プログラマブル・ユニバーサル・アナログ・フロントエンド ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

機能と利点

  • プロセス・コントロールアプリケーション向けアナログ・フロントエンド
  • RTD回路、熱電対入力、4 mA-20 mA、 +/- 10V
  • 入力タイプを簡単に切り替え可能
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

zip

1003 kB

高精度アナログ・マイクロコントローラ ADuCM360 と外付け熱電対を使用した USB ベースの温度モニタ ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

zoomopens a dialog

CN0221

高精度アナログ・マイクロコントローラ ADuCM360 と外付け熱電対を使用した USB ベースの温度モニタ ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

CN0221

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
高精度アナログ・マイクロコントローラ ADuCM360 と外付け熱電対を使用した USB ベースの温度モニタ ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

機能と利点

  • Complete thermocouple signal conditioning
  • Precision Cortex M3 analog microcontroller with 24-bit sigma-delta ADC
  • USB Interface
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

zip

856 kB

ADuC7060/ADuC7061高精度アナログ・マイクロコントローラを使用した4mA~20mAループ駆動温度モニタ ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

CN0145

ADuC7060/ADuC7061高精度アナログ・マイクロコントローラを使用した4mA~20mAループ駆動温度モニタ ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

CN0145

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
ADuC7060/ADuC7061高精度アナログ・マイクロコントローラを使用した4mA~20mAループ駆動温度モニタ ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

機能と利点

  • 温度モニタリング・ソリューション
  • 4mA~20mA コントローラ付きインターフェース
  • 統合プロセッサ付き24 ビット高精度コンバータ
詳細なリファレンス・デザインを表示 external link

シグナル・コンディショニング用の4 チャンネル・アナログ・フロントエンド、高い柔軟性により広いダイナミック・レンジに対応 ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

zoomopens a dialog

CN0251

シグナル・コンディショニング用の4 チャンネル・アナログ・フロントエンド、高い柔軟性により広いダイナミック・レンジに対応 ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

CN0251

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
シグナル・コンディショニング用の4 チャンネル・アナログ・フロントエンド、高い柔軟性により広いダイナミック・レンジに対応 ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

機能と利点

  • 4チャンネル、広いダイナミックレンジ
  • 産業用信号レベル
  • 高いコモン・モード除去比
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

zip

2340 kB

ARM Cortex-M3を使用した12-Bit、4-20mA、ループ駆動熱電対測定システム ※Rev.Cを翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

CN0300

ARM Cortex-M3を使用した12-Bit、4-20mA、ループ駆動熱電対測定システム ※Rev.Cを翻訳したものです。最新版は英語資料をご覧ください。

CN0300

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
ARM Cortex-M3を使用した12-Bit、4-20mA、ループ駆動熱電対測定システム ※Rev.Cを翻訳したものです。最新版は英語資料をご覧ください。

機能と利点


  • ループ駆動40-20mA出力、Tタイプ熱電対計測システム
  • -200 ℃ ~ +400 ℃の温度範囲 (typ)
  • Cortexプロセッシング・コアを使用したシングルチップ・ソリューション
  • 冷接点補償
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

zip

1479 kB

2-Wire, 3-Wire, or 4-Wire RTD Measurement Configuration

低消費電力、高精度、24ビット・シグマ・デルタ(Σ-Δ)ADCを使用した完全統合型2線式、3線式、または4線式RTD測定システム

zoomopens a dialog

CN0383

低消費電力、高精度、24ビット・シグマ・デルタ(Σ-Δ)ADCを使用した完全統合型2線式、3線式、または4線式RTD測定システム

CN0383

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
低消費電力、高精度、24ビット・シグマ・デルタ(Σ-Δ)ADCを使用した完全統合型2線式、3線式、または4線式RTD測定システム

機能と利点

  • 高集積2線式、3線式、4線式RTD測定システム
  • 24ビット分解能
  • 精度: <1°C
  • 低消費電力
  • 精度:<1°C(全温度範囲)
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

ZIP

450.91 K

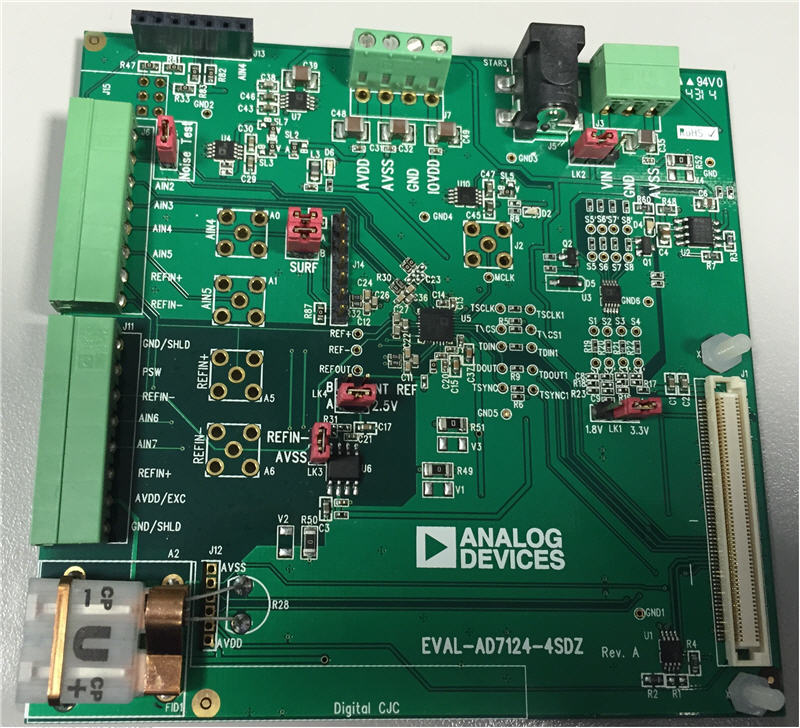

AD7124-4/AD7124-8 Thermocouple Measurement Configuration
