ADL5565

差動アンプ、超高ダイナミックレンジ、6GHz

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • 3dB帯域幅:6GHz(AV=6dB)
  • ピン組み合わせによるゲイン調整:6dB、12dB、15.5dB
  • 外部に2つの抵抗器を使うことで、0dB~15.5dBのゲイン範囲が可能
  • 差動入力またはシングルエンド入力信号を差動出力
  • 低ノイズ入力段:NF=8.7dB@15.5dBゲイン
  • IMD3:-112dBc@100MHzセンター
  • 広帯域での低歪み(AV=6dB)
    10MHz:-107dBc(HD2)、-110dBc(HD3)
    100MHz:-108dBc(HD2)、-103dBc(HD3)
    200MHz:-82dBc(HD2)、-87dBc(HD3)
    500MHz:-68dBc(HD2)、-63dBc(HD3)
  • スルーレート:11V/ns
  • 高速セトリング時間とオーバドライブ回復時間:2ns
  • 単電源動作:2.8V~5.2V
  • パワーダウン機能
  • 高速XFCB3 SiGeプロセスを用いて製造
製品概要
show more Icon
ADL5565はRFとIFアプリケーション向けに最適化された、高性能な差動アンプです。このアンプは、広い周波数範囲にわたって、1.5nV/√Hzの低ノイズと優れた歪み性能を提供しますので、高速の8ビット~16ビットのA/Dコンバータ(ADC)の理想的なドライバといえます。

ADL5565は、ピンの接続構成によって6dB、12dB、15.5dBの3つのゲインを提供します。シングルエンド入力構成でのゲインは5.3dB、10.3dB、13dBに減少します。外部に直列の入力抵抗を用いることで、アンプのゲインを柔軟に拡張でき、差動で0dB~15.5dB間、シングルエンド入力で0dB~13dB間のいかなるゲインにも設定することができます。

ADL5565の静止時電流は標準で70mA(typ)、ディスエーブル時は5mA以下に節電し、100MHzで入出力のアイソレーションは-25dBとなります。

このデバイスは、広帯域で低歪みおよびノイズ性能が最適化されており、全領域のスプリアス・フリー・ダイナミックレンジ(SFDR)に関しては前例のない性能が得られます。このような特性とゲイン調整機能とが合わさっているため、この製品は、広範囲なADCのドライブ・アンプ、ミキサー、ピン・ダイオードのアッテネータ、SAWフィルタやマルチエレメントのデスクリート・デバイスとしても適しています。

アナログ・デバイセズの高速SiGeプロセスで製造され、ADL5565は小型3×3 mm、16ピンLFCSPパッケージで供給されており、-40~+85℃の温度範囲にわたって動作します。

アプリケーション

  • 差動A/Dコンバータ・ドライバ
  • シングルエンド / 差動変換
  • RF / IFゲイン・ブロック
  • SAWフィルタ・インターフェース

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

EVAL-ADL5565

ADL5565 Evaluation Board

zoom

EVAL-ADL5565

ADL5565 Evaluation Board

ADL5565 Evaluation Board

製品の詳細

ADL5565-EVALZ is a fully populated, 4-layer, FR4-based evaluation board. For normal operation it requires a single 5 V/100 mA power supply. The 5 V power supply should be connected to the test loops labeled VPOS and GND. The RF input signal is applied to the SMA connector labeled J1. The RF output is available at the SMA connector labeled J2. The evaluation board may be converted to a fully differential input and output by installing SMA connectors J2 and J4, removing R13 and R14, installing 0 ohm jumpers R12 and R15, removing T1 & T2 and placing jumpers across the transformer pads. The 3 pin header, P1 controls the enable function. A test loop is provided to allow control from an external signal source.

ツールおよびシミュレーション

ツールおよびシミュレーション 4

リファレンス・デザイン

リファレンス・デザイン 2

共振方式を使用した狭帯域、高域 IF、16 ビット、250 MSPSレシーバ・フロント・エンド用バンドパス・フィルタの設計 ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

zoomopens a dialog

CN0268

共振方式を使用した狭帯域、高域 IF、16 ビット、250 MSPSレシーバ・フロント・エンド用バンドパス・フィルタの設計 ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

CN0268

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
共振方式を使用した狭帯域、高域 IF、16 ビット、250 MSPSレシーバ・フロント・エンド用バンドパス・フィルタの設計 ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

機能と利点

  • 狭帯域、高域IFレシーバ
  • 共振バンドバス・フィルタ
  • 低歪みと低ノイズ
詳細なリファレンス・デザインを表示 external link

使用製品 2

設計および組み込みツール

pdf icon

zip

813 kB

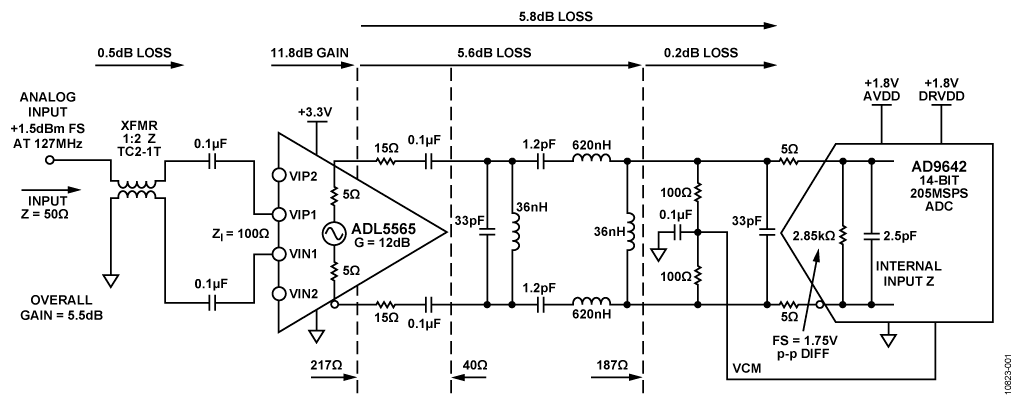

バンドパス・フィルタ付き高 IF サンプリング・レシーバ・フロントエンド※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

CN0279

バンドパス・フィルタ付き高 IF サンプリング・レシーバ・フロントエンド※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

CN0279

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
バンドパス・フィルタ付き高 IF サンプリング・レシーバ・フロントエンド※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

機能と利点

  • 高 IF サンプリング・レシーバ
  • 127MHz バンドパス・フィル
  • SNR = 71.7dBFS, SFDR = 92dBc
