ADL5380

直交復調器、400~6000MHz

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$6.49
特長
  • 動作RFおよびLO周波数400MHz~6GHz
  • 入力IP3:
    30dBm@900MHz
    28dBm@1900MHz
  • 入力IP2:>65dBm@900MHz
  • 入力P1dB(IP1dB):11.6dBm@900MHz
  • 電圧変換ゲイン:約7dB
  • 復調帯域幅:約390MHz
  • ノイズ指数(NF):
    10.9dB@900MHz
    11.7dB@1900MHz
  • 直交変調精度@900MHz
    位相精度約0.2°
    振幅精度:約0.07dB
  • ベースバンドI/Q駆動:2V p-p、200Ωに対して
  • 5V単電源動作

製品概要
show more Icon
ADL5380は、400MHz~6GHzのRF/IF入力周波数レンジをカバーする広帯域直交I/Q復調器です。ADL5380復調器は、NF = 10.9dB、IP1dB = 11.6dBm、900 MHzでIIP3 = 29.7dBmにより、要求の厳しいインフラストラクチャ・ダイレクト・コンバージョンの要求に適する優れたダイナミック・レンジを提供します。差動RF入力は優れた50Ω広帯域入力インピーダンスを提供するため、最適性能を得るため1:1バランから駆動するのが最適です。

優れた復調精度は、振幅と位相のバランスがそれぞれ約0.07dBと約0.2°で実現されています。復調された同相(I)差動出力と直交(Q)差動出力は、バッファ付きで約7dBの電圧変換ゲインを提供します。バッファ付きベースバンド出力は、200Ωの2V p-p差動信号を駆動することができます。

フル・バランスのデザインにより、2次歪みの影響が小さくなっています。LOポートからRFポートへのリークは-50dBm以下です。I出力とQ出力での差動DCオフセットは20mV(typ)以下です。この両ファクタは、65dBmを超える優れたIIP2仕様に寄与しています。

ADL5380は、4.75V~5.25Vの単電源で動作します。電源電流は、ADJピンからの外部抵抗器を+側電源、VS(電源電流を増加させ、IIP3が改善される)に付けるか、グランドに付けるか(IIP3は犠牲に電源電流を減らせる)によって、調整可能となっています。

ADL5380は、アナログ・デバイセズの最新シリコン・ゲルマニウム・バイポーラ・プロセスで製造され、露出パドル付きの24ピンLFCSPを採用しています。

アプリケーション

  • 携帯電話W-CDMA/GSM/LTE
  • イクロウエーブのポイント-(複数)ポイント間無線
  • ブロードバンド・ワイヤレスおよびWiMAX

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$6.49

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADL5380ACPZ-R7
  • HTML
  • HTML
ADL5380ACPZ-WP
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

5 5, 2014

- 14_0020

Conversion of 4x4mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines.

5 22, 2012

- 12_0063

Conversion of Select Sizes of LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to ASE-Korea.

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

5 5, 2014

- 14_0020

arrow down

Conversion of 4x4mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines.

5 22, 2012

- 12_0063

arrow down

Conversion of Select Sizes of LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to ASE-Korea.

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 3

reference details image

AD-FMCOMMS6-EBZ

AD-FMCOMMS6-EBZ評価用ボード

zoom

AD-FMCOMMS6-EBZ

AD-FMCOMMS6-EBZ評価用ボード

AD-FMCOMMS6-EBZ評価用ボード

機能と利点

  • レシーバーの複雑さと必要なステージ数を低減し、性能を向上させると共に消費電力を抑える
  • イメージ除去の問題と望まないミキシングを防止する

製品の詳細

AD-FMCOMMS6-EBZ評価用ボードは、AD9652デュアル16ビットA/Dコンバータ、ADL5566広ダイナミック・レンジRF/IFデュアル差動アンプ、およびADL5380直交復調器に基づく400MHz~4.4GHzのレシーバーです。

これは、ダイレクト・コンバージョン(ホモダインやゼロIFとも)レシーバー・アーキテクチャに対するI/Q復調アプローチです。複数の周波数変換を行えるスーパーへテロダイン・レシーバーに対し、ダイレクト・コンバージョン無線は1つの周波数変換のみを行います。周波数変換が1つであることは、以下の理由で有利です。

  • レシーバーの複雑さと必要なステージ数を低減し、性能を向上させると共に消費電力を抑える
  • イメージ除去の問題と望まないミキシングを防止する


このトポロジーにより、差動信号環境のイメージ除去と迅速な実装が実現します。ACDへのフルスケール入力を維持するための増幅ステージがあります。局部発振器とADCクロックがボード上に実装され、同じリファレンス信号を共有して不鮮明さを防止します。フォーム・ファクタはVITA57に準拠し、すべてのDC電源がFMCコネクタを通してデータ・キャプチャ・ボードから配線されています。この評価用ボードは、「商用の」(COTS)コンポーネントを使用した防衛用および商用のレーダーを目的とした高性能レシーバー・シグナル・チェーンを実現しています。回路全体の帯域幅は220MHzで、パス・バンドの平坦性は+/_1.0dBです。145MHzのIFで測定したS/N比およびSFDRは、それぞれ64dBおよび75dBcです。


reference details image

AD-FMCOMMS1-EBZ

FPGA Mezzanine Card for Wireless Communications

zoom

AD-FMCOMMS1-EBZ

FPGA Mezzanine Card for Wireless Communications

FPGA Mezzanine Card for Wireless Communications

機能と利点

  • Includes schematics, layout, BOM, Gerber files, HDL, Linux® drivers, IIO Oscilloscope, VisualANALOG
  • FMC-compatible form factor
  • Powered from FMC connector
  • Provides one channel of ADC and one channel of DAC with full synchronization capabilities

製品の詳細

This board is no longer available for ordering.

The AD-FMCOMMS1-EBZ high-speed analog module is designed to showcase the latest generation high-speed data converters. The AD-FMCOMMS1-EBZ provides the analog front-end for a wide range of compute-intensive FPGA-based radio applications.

The AD-FMCOMMS1-EBZ is an analog front end hardware platform that addresses a broad range of research, academic, industrial and defense applications. The AD-FMCOMMS1-EBZ enables RF applications from 400MHz to 4 GHz. The module is customizable to a wide range of frequencies by software without any hardware changes, providing options for GPS or IEEE 1588 Synchronization, and MIMO configurations.

When combined with the Xilinx ZYNQ® Software-Defined Radio Kit, AD-FMCOMMS1-EBZ enables a variety of wireless communications functions at the physical layer, from baseband to RF. With up to 4 GB of flash storage space, 512 MB of RAM, Gigabit Ethernet interface (depending on the base platform) and a Linux image built specifically for the AD-FMCOMMS1-EBZ, you can get everything you need for a easy out of the box experience. The platform offers enough flexibility for many applications, and supports streaming data, and standard web interfaces to analyze transmitted RF data.

Applications

  • Electronic test and measurement equipment
  • General-purpose software radios
  • Radar systems
  • Ultra wideband satellite receivers
  • Point to point communication systems
reference details image

EVAL-ADL5380

ADL5380 Evaluation Boards

zoom

EVAL-ADL5380

ADL5380 Evaluation Boards

製品の詳細

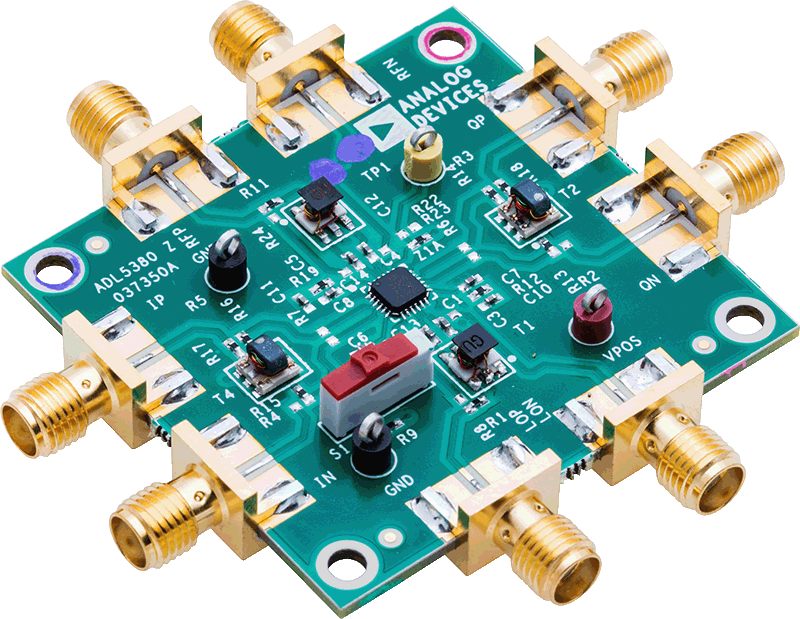

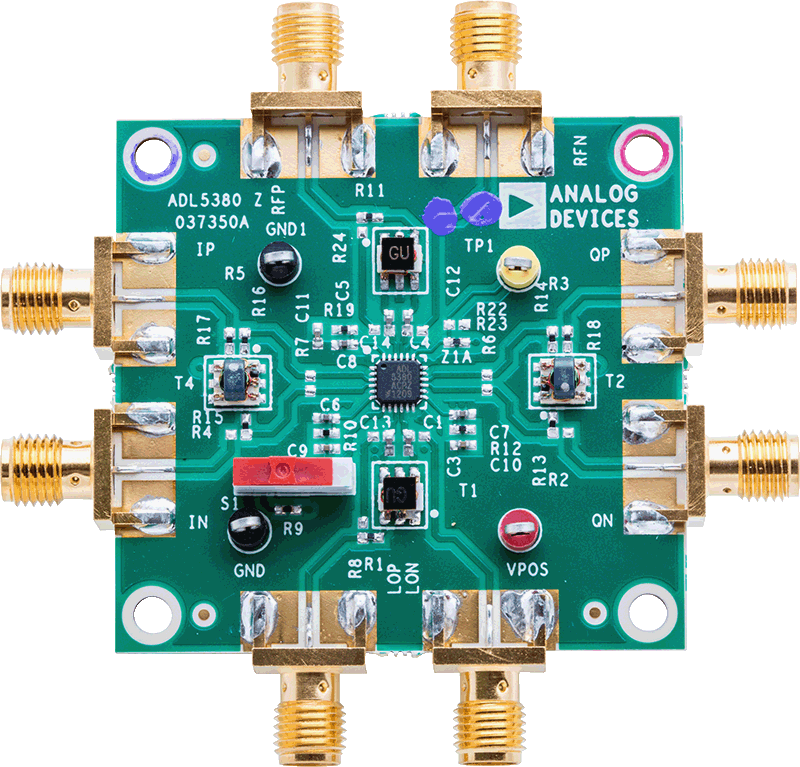

ADL5380-EVALZ is a fully populated, 4–layer, FR4 based evaluation board designed to allow easy evaluation of all features of the ADL5380 at RF input frequencies from 400 MHz to 6 GHz. The evaluation board integrates bypassable transformers to allow single ended or differential baseband I and Q outputs and an option to drive the RF and LO inputs with a single ended or differential signals. The evaluation board requires only a single supply within the range of 4.75 V to 5.25 V.
