ADF4350

広帯域シンセサイザ、VCO内蔵

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$7.77
特長
  • 出力周波数範囲:137.5MHz~4,400MHz
  • フラクショナルNとインテジャーNシンセサイザ
  • 低位相ノイズのVCO内蔵
  • プログラマブルなデバイダ:1/2/4/8/16
  • ジッタ(typ):0.4ps rms未満
  • 電源電圧:3.0V~3.6V
  • ロジック互換性1.8V
  • プログラマブルなデュアル・モジュール・プリスケーラ:4/5または8/9
  • プログラマブルな出力パワー・レベル
  • RF出力のミュート機能
  • 3線式シリアル・インターフェース
  • アナログおよびデジタル・ロック検出
  • 高速ロック・モードの帯域切り替え
  • サイクル・スリップ低減
製品概要
show more Icon
ADF4350は、外部のループ・フィルタと外部からのリファレンス周波数を使うことによって、フラクショナルNまたはインテジャーNのPLL周波数シンセサイザを実現することができます。

ADF4350は、2200MHz~4400MHzの基本出力周波数としての電圧制御発振器(VCO)を内蔵しています。さらに、1/2/4/8または16の分周回路は、137.5MHzまで低いRF出力周波数を発生させることができます。アイソレーションを必要とするアプリケーション用として、RF出力段をミュートさせる機能があります。このミュート機能は、ピンおよびソフトウェアの両方で制御できます。また、補助のRF出力が用意されていますが、もし使わない場合はパワーダウンすることができます。

全ての内蔵のレジスタの制御は、簡単な3線インターフェースを介して行われます。このデバイスは、3.0V~3.6Vの電源範囲で動作し、使用しない場合にはパワーダウンすることができます。

アプリケーション

  • 無線インフラストラクチャ(W-CDMA、TD-SCDMA、WiMAX、GSM、PCS、DCS、DECT)
  • テスト装置
  • 無線LAN、CATV装置
  • クロック発生

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$7.77

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADF4350BCPZ
  • HTML
  • HTML
ADF4350BCPZ-RL
  • HTML
  • HTML
ADF4350BCPZ-RL7
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

11 10, 2014

- 14_0047

Conversion of 5x5mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines.

6 25, 2014

- 13_0266

Test Transfer of Select LFCSP Products to STATS ChipPAC China

ADF4350BCPZ

製造中

ADF4350BCPZ-RL

製造中

ADF4350BCPZ-RL7

製造中

3 5, 2012

- 12_0055

ADF4350 and ADF4905/6 design fix for N-counter issue and Qualification of fab foundry Gold (Au) plating process at ADI Limerick

ADF4350BCPZ

製造中

ADF4350BCPZ-RL

製造中

ADF4350BCPZ-RL7

製造中

10 26, 2011

- 11_0020

Conversion of Select Sizes of LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to StatsChippac Malaysia.

2 15, 2010

- 07_0061

LFCSP Package Manufacturing Line Transfer from Amkor Korea to Amkor PRC

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

11 10, 2014

- 14_0047

arrow down

Conversion of 5x5mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines.

6 25, 2014

- 13_0266

arrow down

Test Transfer of Select LFCSP Products to STATS ChipPAC China

ADF4350BCPZ

製造中

ADF4350BCPZ-RL

製造中

ADF4350BCPZ-RL7

製造中

3 5, 2012

- 12_0055

arrow down

ADF4350 and ADF4905/6 design fix for N-counter issue and Qualification of fab foundry Gold (Au) plating process at ADI Limerick

ADF4350BCPZ

製造中

ADF4350BCPZ-RL

製造中

ADF4350BCPZ-RL7

製造中

10 26, 2011

- 11_0020

arrow down

Conversion of Select Sizes of LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to StatsChippac Malaysia.

2 15, 2010

- 07_0061

arrow down

LFCSP Package Manufacturing Line Transfer from Amkor Korea to Amkor PRC

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

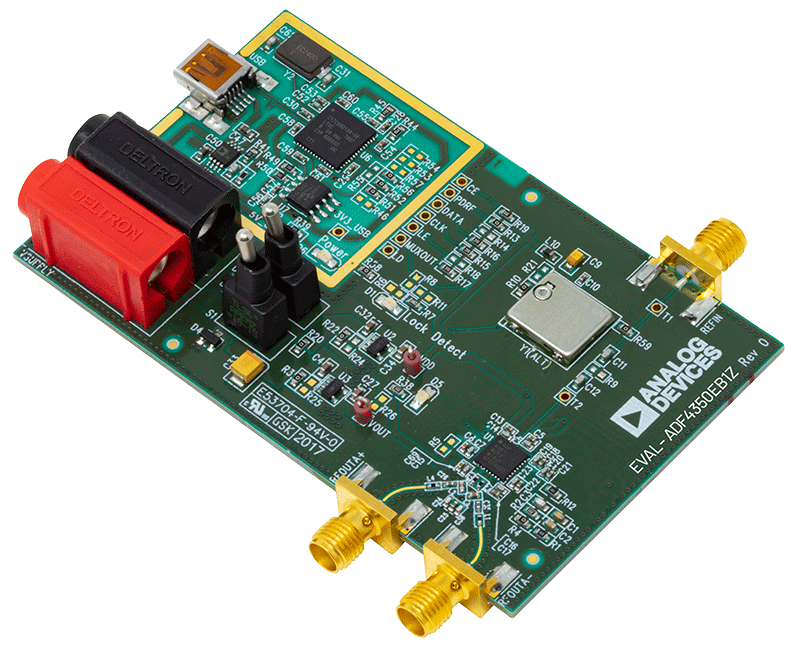

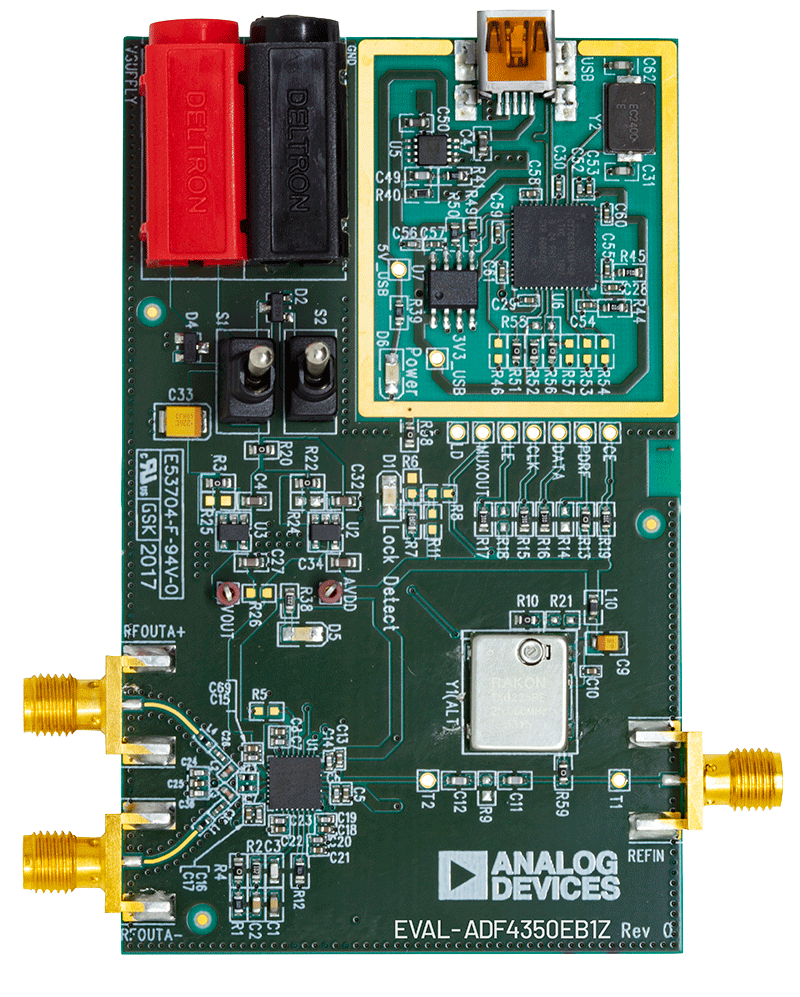

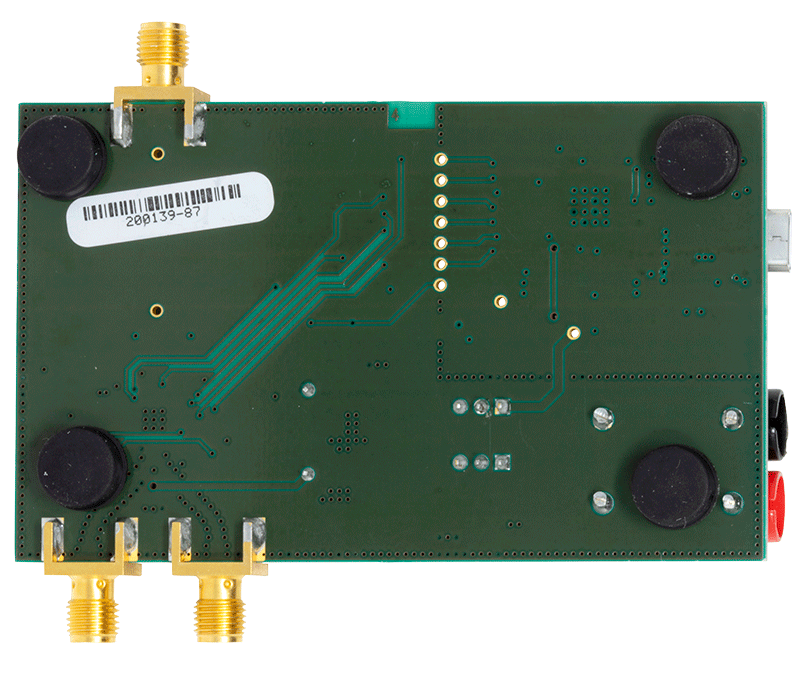

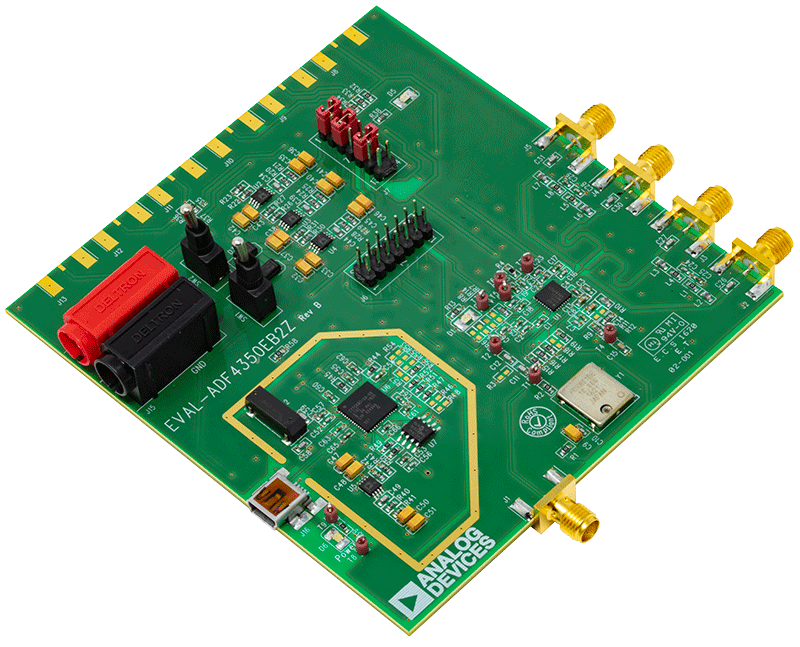

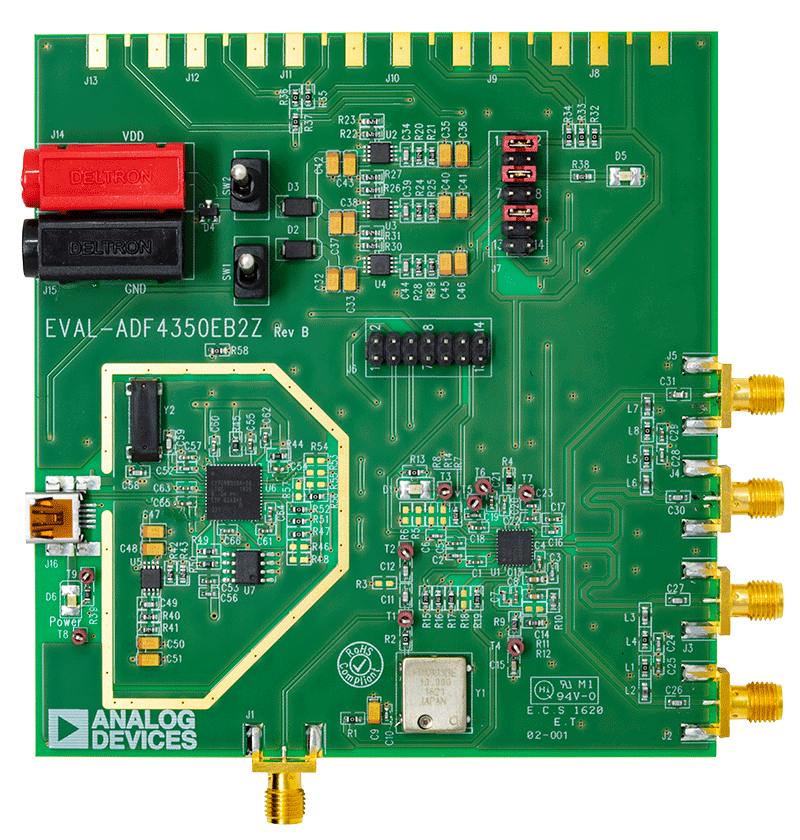

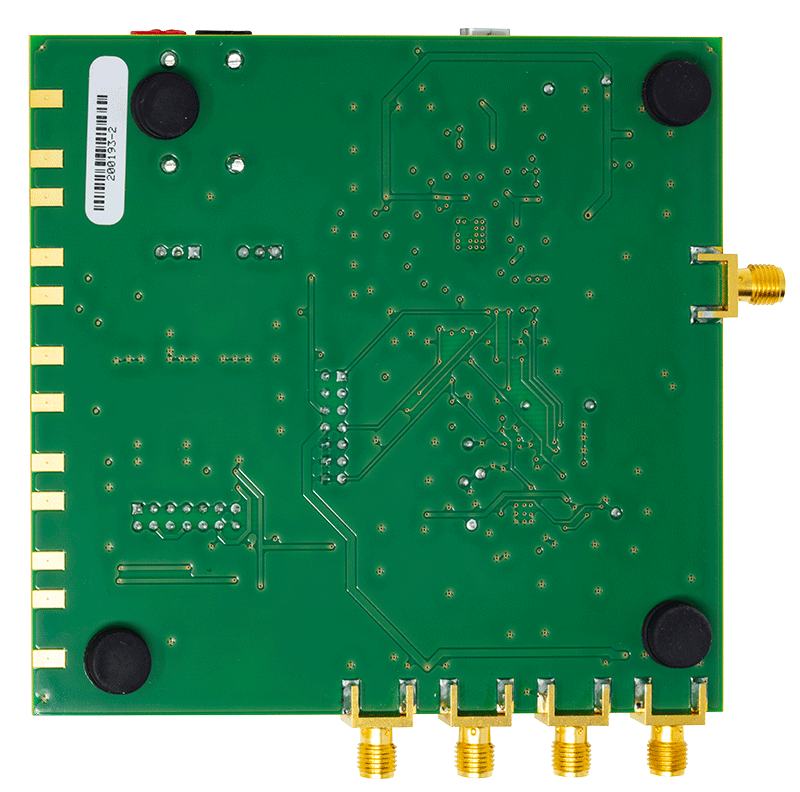

EVAL-ADF4350

ADF4350評価用ボード

zoom

EVAL-ADF4350

ADF4350評価用ボード

ADF4350評価用ボード

機能と利点

  • PLL、VCO、ループ・フィルタ(35kHz)、25MHz TCXOリファレンス、USBインターフェース、電圧レギュレータを含む自己完結型ボード
  • 付属ソフトウェアを使用するため、PCからのシンセサイザ機能の制御が可能
  • USBまたは外部給電装置による電源の選択肢
  • 搬送波からの−99dBc/Hz(1kHz)オフセットの標準的位相ノイズ性能(1GHz出力周波数)

製品の詳細

EVAL-ADF4350EB1Zは、ADF4350周波数シンセサイザの性能を評価できるように設計されています。このボードには、ADF4350シンセサイザ、USBコネクタと関連インターフェース、25MHzのTCXOリファレンス源、RF出力用のSMAコネクタ、様々な信号や電圧向けのリファレンス信号とヘッダーが含まれています。ループ・フィルタ(35kHz)も搭載されています。ボードをPCのUSBポートに接続するためのUSBケーブルも付属しています。



パッケージには、シンセサイザを簡単にプログラミングするためのWindows®ソフトウェア(2000およびXP互換)も含まれています。

ツールおよびシミュレーション

ツールおよびシミュレーション 3

リファレンス・デザイン

リファレンス・デザイン 5

位相ノイズ低減のための、フラクショナルN PLLと電圧制御発振器(VCO)にローノイズLDOレギュレータを使った電源供給の検討 ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

zoomopens a dialog

CN0147

位相ノイズ低減のための、フラクショナルN PLLと電圧制御発振器(VCO)にローノイズLDOレギュレータを使った電源供給の検討 ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

CN0147

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
位相ノイズ低減のための、フラクショナルN PLLと電圧制御発振器(VCO)にローノイズLDOレギュレータを使った電源供給の検討 ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

使用製品 2

ブロードバンド、低誤差のベクトル・マグニチュード(EVM)ダイレクト・コンバージョン・トランスミッタ ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

zoomopens a dialog

CN0134

ブロードバンド、低誤差のベクトル・マグニチュード(EVM)ダイレクト・コンバージョン・トランスミッタ ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

CN0134

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
ブロードバンド、低誤差のベクトル・マグニチュード(EVM)ダイレクト・コンバージョン・トランスミッタ ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

1/2にデバイドされたLOを用いた、ブロードバンド、低誤差のベクトル・マグニチュード(EVM)ダイレクト・コンバージョン・トランスミッタ

zoomopens a dialog

CN0144

1/2にデバイドされたLOを用いた、ブロードバンド、低誤差のベクトル・マグニチュード(EVM)ダイレクト・コンバージョン・トランスミッタ

CN0144

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
1/2にデバイドされたLOを用いた、ブロードバンド、低誤差のベクトル・マグニチュード(EVM)ダイレクト・コンバージョン・トランスミッタ

機能と利点

  • 広帯域ダイレクト・コンバージョン・トランシーバ
  • 69 MHz~2.2 GHzで機能
詳細なリファレンス・デザインを表示 external link

簡単に直交復調器と接続できる広帯域 LO PLL シンセサイザ ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

zoomopens a dialog

CN0245

簡単に直交復調器と接続できる広帯域 LO PLL シンセサイザ ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

CN0245

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
簡単に直交復調器と接続できる広帯域 LO PLL シンセサイザ ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

機能と利点

  • 50MHz to 6GHz Quadrature Demodulators
  • Wideband PLL LO Synthesizer
  • Simple Interface
  • LO Filtering
詳細なリファレンス・デザインを表示 external link

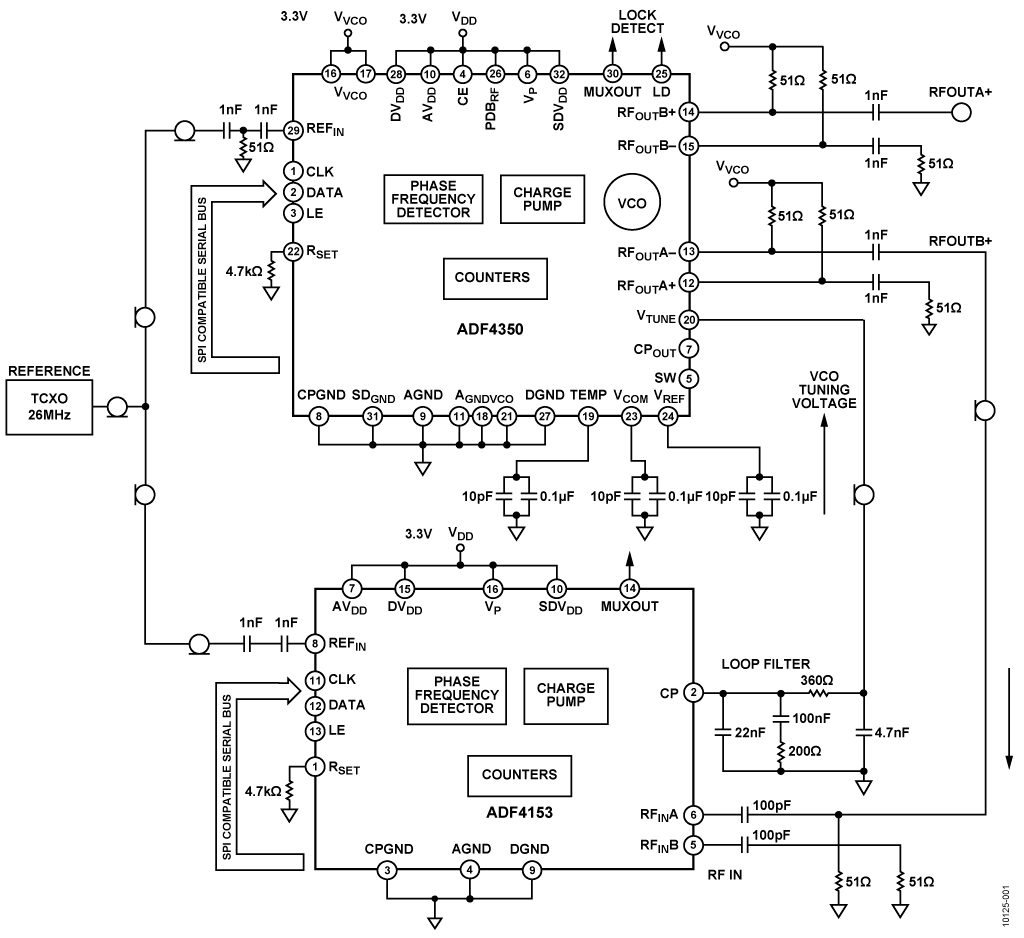

VCO 内蔵シンセサイザに別置シンセサイザを組み合わせてスプリアスを最小にする ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

zoomopens a dialog

CN0232

VCO 内蔵シンセサイザに別置シンセサイザを組み合わせてスプリアスを最小にする ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

CN0232

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
VCO 内蔵シンセサイザに別置シンセサイザを組み合わせてスプリアスを最小にする ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

使用製品 2
