ADA4896-2

オペアンプ、ローノイズ(1nV/√Hz)、低消費電力、レールtoレール出力

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$3.78
特長
  • 低い広帯域ノイズ
       1 nV/√Hz
       2.8 pA/√Hz
  • 低い1/fノイズ
       2.4 nV/√Hz @ 10 Hz
  • 低歪み: −115 dBc @
    100 kHz, VOUT = 2 V p-p
  • 低消費電力:アンプ1個当たり3 mA
  • 低入力オフセット電圧:0.5 mV(max)
  • 高速:
       -3dB帯域幅:230 MHz
           (G = +1)
       スルーレート:120 V/μs
       セトリング時間(0.1%):45 ns
  • レールtoレール出力
  • 広い電源電圧範囲:3 V~10 V
  • ディセーブル機能 (ADA4897-1)
製品概要
show more Icon

The ADA4896-2/ADA4897-1 は、ユニティ・ゲイン安定動作、低ノイズ、レールtoレール出力の高速電圧帰還型オペアンプで、静止時の電流はわずか3mAとなっています。10Hzの1/fノイズは2.4nV/√Hzで、2MHzでのSFDR(スプリアス・フリー・ダイナミックレンジ)は-80dBcの性能を備えたADA4896-2/ADA4897-1は、超音波、低ノイズ・プリアンプ、高性能ADCのドライバなど種々のアプリケーションにとって理想的な製品といえます。アナログ・デバイセズ社独自の次世代SiGeバイポーラ・プロセスと革新的なアーキテクチャにより、このように高性能のアンプが可能になりました。

ADA4896-2/ADA4897-1は、230 MHzの帯域幅、120 V/µsのスルーレート、そして0.1%に45nsで到達するセトリング時間を備えています。広い電源電圧範囲(3 V~10V)を備えているため、ADA4896-2/ADA4897-1は、高いダイナミックレンジ、高精度および速度を必要とするシステムにおいて理想的な製品候補の一つといえます。

ADA4896-2は8ピンのLFCSPと8ピンのMSOPパッケージを採用しています。ADA4897-1は8ピンのSOICまたは6ピンのSOT-23パッケージを採用しています。ADA4896-2とADA4897-1両者とも、拡張工業温度範囲-40°C~+125°Cにわたって仕様規定されています。


アプリケーション

  • ローノイズ・プリアンプ(LNA)
  • 超音波用アンプ
  • PLLループ・フィルタ
  • 高性能ADCドライバ
  • D/Aコンバータのバッファ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$3.78

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

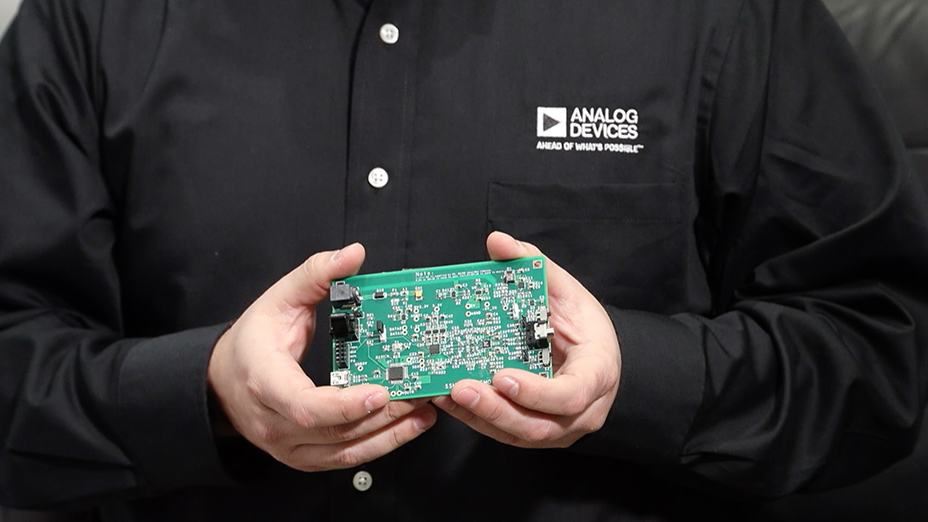

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADA4896-2ACPZ-R2
  • HTML
  • HTML
ADA4896-2ACPZ-R7
  • HTML
  • HTML
ADA4896-2ACPZ-RL
  • HTML
  • HTML
ADA4896-2ARMZ
  • HTML
  • HTML
ADA4896-2ARMZ-R7
  • HTML
  • HTML
ADA4896-2ARMZ-RL
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 3, 2017

- 16_0230

Assembly Transfer of Select LFCSP Products to ASE Korea

4 28, 2014

- 13_0224

Assembly Transfer of Select 2x3 and 3x3mm LFCSP Products to STATS ChipPAC China.

ADA4896-2ACPZ-R2

製造中

ADA4896-2ACPZ-R7

製造中

ADA4896-2ACPZ-RL

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 3, 2017

- 16_0230

arrow down

Assembly Transfer of Select LFCSP Products to ASE Korea

4 28, 2014

- 13_0224

arrow down

Assembly Transfer of Select 2x3 and 3x3mm LFCSP Products to STATS ChipPAC China.

ADA4896-2ACPZ-R2

製造中

ADA4896-2ACPZ-R7

製造中

ADA4896-2ACPZ-RL

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 5

reference details image

EVAL-HSAMP-2

Universal Evaluation Board for Dual High Speed Operational Amplifiers

zoom

EVAL-HSAMP-2

Universal Evaluation Board for Dual High Speed Operational Amplifiers

Universal Evaluation Board for Dual High Speed Operational Amplifiers

製品の詳細

The Universal Dual High Speed Amplifier Evaluation Boards are bare boards that enables users to quickly prototype a variety of amplifier circuits, which minimizes risk and reduces time to market. These boards are all RoHs Compliant. See ordering guide below on what board to order by lead count and package.

reference details image

EVAL-AD7761

AD7761 評価用ボード

zoom

EVAL-AD7761

AD7761 評価用ボード

AD7761 評価用ボード

機能と利点

  • AD7761 用のフル機能評価用ボード
  • SDP-H1 システム・デモンストレーション・プラットフォーム(EVAL-SDP-CH1Z)と組み合わせての PC 制御
  • PC ソフトウェア制御およびデータ分析
  • 時間および周波数領域
  • スタンドアロン・ハードウェア機能

製品の詳細

EVAL-AD7761FMCZ 評価用キットは、AD7761 16 ビット、256 kSPS、A/D コンバータ(ADC)を備えています。7 V ~ 9 V の外部ベンチ・トップ電源は、5 V と 3.3 V にレギュレートされ、AD7761 に給電して部品をサポートします。EVAL-AD7761FMCZ ボードは、EVAL-SDP-CH1Z マザーボードへの接続を介して PC の USB ポートに接続します。

AD7761 評価用ソフトウェアは、AD7761 デバイス・レジスタ機能を詳細に設定し、ADC 性能評価のために、DC および AC 時間領域分析を波形グラフ、ヒストグラム、および関連するノイズ分析の形で提供します。

EVAL-AD7761FMCZ は、ADC の機能を評価することができる評価用ボードです。ユーザー PC ソフトウェアの実行ファイルは、USB ケーブルから EVAL-SDP-CH1Z システム・デモンストレーション・プラットフォーム(SDP)を通じて AD7761 を制御します。

AD7761 のすべての仕様は、製品のデータシートに記載されています。評価用ボードを使用する際は、このユーザー・ガイドと併せて参照してください。

reference details image

EVAL-AD7768-4

AD7768-4評価用ボード

zoom

EVAL-AD7768-4

AD7768-4評価用ボード

AD7768-4評価用ボード

機能と利点

  • AD7768-4用のフル機能評価用ボード
  • SDP-H1システム・デモンストレーション・プラットフォーム(EVAL-SDP-CH1Z)と組み合わせてのPC制御
  • PCソフトウェア制御およびデータ分析
  • 時間および周波数領域
  • スタンドアロン・ハードウェア機能

製品の詳細

EVAL-AD7768-4FMCZ評価用キットは、24ビット、256kSPSのA/Dコンバータ(ADC)であるAD7768-4を搭載しています。7V~9V の外部ベンチ・トップ電源は、5Vと3.3Vにレギュレートされ、AD7768-4に給電して部品をサポートします。EVAL-AD7768-4FMCZボードは、EVAL-SDP-CH1Zマザーボードへの接続を介してPCのUSBポートに接続します。


AD7768-4評価用ソフトウェアは、AD7768-4デバイス・レジスタ機能を詳細に設定し、ADC性能評価のために、DCおよびAC時間領域分析を波形グラフ、ヒストグラム、および関連するノイズ分析の形で提供します。


EVAL-AD7768-4FMCZは、ADCの機能を評価することができる評価用ボードです。ユーザPCソフトウェアの実行ファイルは、USBケーブルからEVAL-SDP-CH1Zシステム・デモンストレーション・プラットフォーム(SDP)を通じてAD7768-4を制御します。


AD7768-4のすべての仕様は、製品のデータシートに記載されています。評価用ボードを使用する際は、このユーザ・ガイドと併せて参照してください。

reference details image

EVAL-AD7768

AD7768評価用ボード

zoom

EVAL-AD7768

AD7768評価用ボード

AD7768評価用ボード

機能と利点

  • AD7768用のフル機能評価用ボード
  • SDP-H1システム・デモンストレーション・プラットフォーム(EVAL-SDP-CH1Z)と組み合わせてのPC制御
  • PCソフトウェア制御およびデータ分析
  • 時間および周波数領域
  • スタンドアロン・ハードウェア機能


製品の詳細

EVAL-AD7768FMCZ評価用キットは、24ビット、256kSPSのA/Dコンバータ(ADC)であるAD7768を搭載しています。7V~9Vの外部ベンチ・トップ電源は、5Vと3.3Vにレギュレートされ、AD7768に給電して部品をサポートします。EVAL-AD7768FMCZボードは、EVAL-SDP-CH1Zマザーボードへの接続を介してPCのUSBポートに接続します。

AD7768評価用ソフトウェアは、AD7768デバイス・レジスタ機能を詳細に設定し、ADC性能評価のために、DCおよびAC時間領域分析を波形グラフ、ヒストグラム、および関連するノイズ分析の形で提供します。

EVAL-AD7768FMCZは、ADCの機能を評価することができる評価用ボードです。ユーザPCソフトウェアの実行ファイルは、USBケーブルからEVAL-SDP-CH1Zシステム・デモンストレーション・プラットフォーム(SDP)を通じてAD7768を制御します。AD7768評価用ソフトウェアでは、USB 2.0ポートを持ち、Windows® 7からWindows 10を実行しているPCが必要です。

AD7768のすべての仕様は、製品のデータシートに記載されています。評価用ボードを使用する際は、このユーザ・ガイドと併せて参照してください。
reference details image

AMC-ADA4896-2ARMZ

ADA4896-2 用のアンプ・メザニン・カード

zoom

AMC-ADA4896-2ARMZ

ADA4896-2 用のアンプ・メザニン・カード

ADA4896-2 用のアンプ・メザニン・カード

機能と利点

  • ブレッドボードとプロトタイプの迅速な作成が可能
  • ユーザ定義の回路構成
  • 他の ADC 評価用ボードとの接続が簡単

製品の詳細

アナログ・デバイセズのアンプ・メザニン・カード (AMC) A/Dコンバータ (ADC) ドライバは、 8ピン、シングルおよびデュアル SOIC、6ピン、シングル SOT23、8ピン、デュアルMSOP および 16ピン、LFCSP パッケージの中のアンプの性能を評価します。このアドオン・ボードは 7ピン・ヘッダーを使用して ADC 評価用ボードに挿入することができます。アナログ・デバイセズ製 ADC 評価用ボード上に取り付けられている AMC を図 1に示します。

AMC は異なったパッケージのアナログ・デバイセズのオペアンプと ADC ドライバのどれでもサポートすることができます。ADC ドライバーをサレンキー・ローパス、ハイパス、またはバンドパス・フィルタとして、多重帰還型の・ローパス、ハイパス、またはバンドパス・フィルタとして、あるいは反転および非反転オペアンプとして構成することができます。また AMC をシングルエンド信号、完全差動信号、または差動 ADC に対するシングルエンド信号を駆動するために構成することもできます。

最適化された電源プレーンとグラウンド・プレーンにより、低ノイズの高速動作が実現されています。回路で最高の柔軟性と性能を得られるように、部品の配置と電源バイパスが最適化されています。AMC 評価用ボードでは、0402 または 0603 の表面実装技術(SMT)部品、1206 のバイパス・コンデンサ、2.54 mm のヘッダーを使用することができます。

すべての部品は表面に配置されます。裏面に配置される部品はありません。
