AD9258

A/Dコンバータ、14ビット、125MSPS、1.8V、デュアル

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$73.07
特長
  • SNR=77.6dBFS@70MHzおよび125MSPS
  • SFDR=88dBc@70MHzおよび125MSPS
  • 低消費電力:750mW@125MSPS
  • 1.8Vのアナログ電源動作
  • 1.8V CMOSまたはLVDS出力
  • 入力クロック分周器(1~8分周)を内蔵
  • IFサンプリング周波数:300MHzまで
  • 200Ωの入力インピーダンスを備えた小信号入力ノイズ:-152.8dBm/Hz@70MHz、125MSPS
  • ディザー機能内蔵(オプションとして使用可能)
  • プログラマブルな内部ADC用電圧リファレンス
  • ADC用サンプル&ホールド入力を内蔵
製品概要
show more Icon

AD9258はデュアル、14ビット、80MSPS/105MSPS/125MSPSのA/Dコンバータ(ADC)です。AD9258は、高性能、低価格、小型、多機能が必要とされる通信アプリケーションをサポートするように設計されています。

2個のADC コアはマルチステージの差動パイプライン・アーキテクチャを採用し、出力誤差補正ロジックを内蔵しています。各ADCは、ユーザー選択可能な、多様な入力範囲をサポートする広帯域差動サンプル・アンド・ホールド・アナログ入力アンプを持っています。リファレンス電圧を内蔵しているためデザインが容易です。デューティ・サイクル・スタビライザは、ADCへのクロック・デューティ・サイクルの変動を補償して、優れた性能を維持します。

デジタル処理を行ったADCの出力データは、2つの外部14ビット出力ポートへ直接出力することができます。これらの出力は1.8V CMOSまたはLVDSのどちらにも設定することができます。

柔軟なパワーダウン・オプションは、必要に応じて大幅な省電力を可能にします。

セットアップと制御は、3線のSPI互換シリアル・インターフェースを介して行います。

AD9258は、64ピンLFCSPパッケージを採用し、-40℃~+85℃の標準工業用温度範囲にわたって動作が仕様規定されています。製品のハイライト

  1. 低パワーのアナログ入力でのSFDR性能を向上させるためのディザー・オプションを内蔵

  2. 独自の差動入力により、最大300 MHzまでの入力周波数で優れたSNR性能を維持。

  3. 単電源1.8Vからの動作と、別れたデジタル出力ドライバは1.8VCMOSあるいはLVDS出力に対応

  4. 標準シリアル・インターフェース(SPI)は、製品の数々の機能、データ・フォーマット(オフセットバイナリ、2の補数またはグレー・コード)、クロック・デューティ・サイクル・スタビライザの有効化、パワーダウン、テストモード、電圧リファレンス・モードなどをサポート

  5. AD9268とピン互換のため、14ビットから16ビットに容易に変更が可能。また、AD9258はAD9251、AD9231および、より遅いサンプルレートと低消費電力のAD9204ファミリーとピン互換あり。

アプリケーション

  • 通信
  • ダイバーシティー無線システム
  • マルチモード・デジタル・レシーバ(3G)
      GSM, EDGE, W-CDMA, LTE,
     CDMA2000, WiMAX, TD-SCDMA
  • I/Q復調システム
  • スマート・アンテナ・システム
  • 汎用ソフトウェア無線
  • ブロードバンド・データ・アプリケーション
  • 超音波装置

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$73.07

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD9258BCPZ-105
  • HTML
  • HTML
AD9258BCPZ-125
  • HTML
  • HTML
AD9258BCPZ-80
  • HTML
  • HTML
AD9258BCPZRL7-105
  • HTML
  • HTML
AD9258BCPZRL7-125
  • HTML
  • HTML
AD9258BCPZRL7-80
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

6 9, 2021

- 20_0126

Conversion of Select Sizes LFCSP Products from Punched to Sawn and Transfer of Assembly Site to ASE Korea

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

6 9, 2021

- 20_0126

arrow down

Conversion of Select Sizes LFCSP Products from Punched to Sawn and Transfer of Assembly Site to ASE Korea

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 2

reference details image

EVAL-AD9258

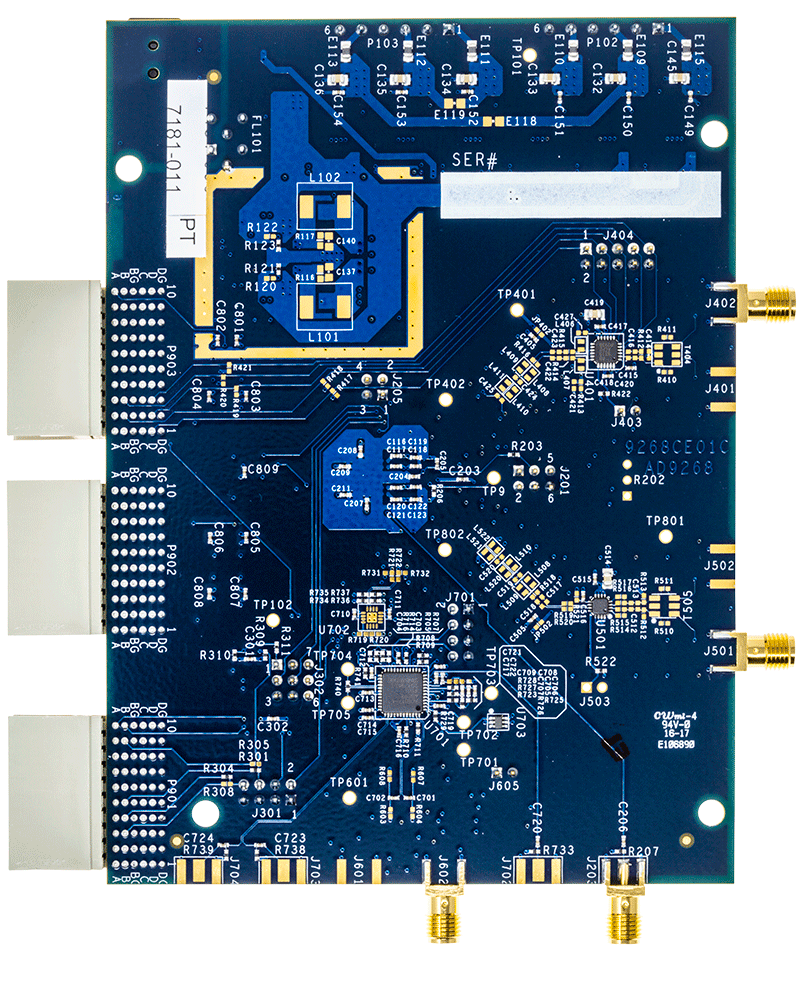

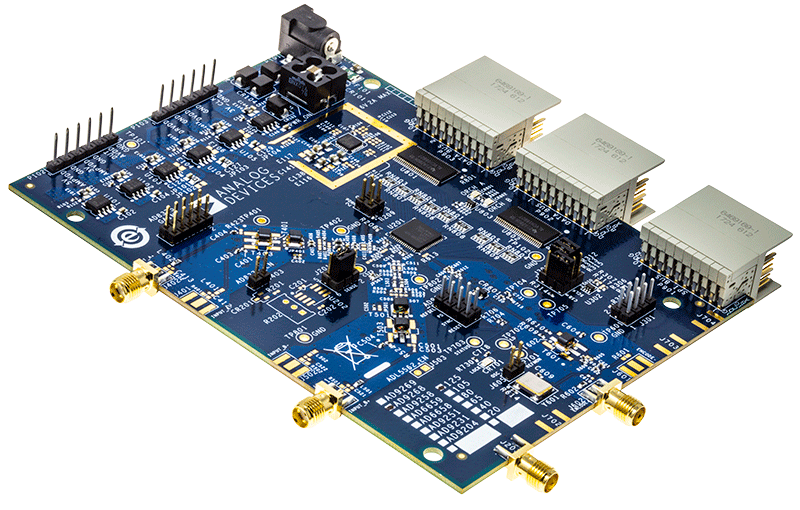

AD9258 Evaluation Board
