AD7091R-8

製造中

A/Dコンバータ、12ビット、1 MSPS、8チャンネル、超低消費電力、24ピンTSSOP

データシート (Rev. D)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品の詳細

  • 超低システム消費電力
    • 柔軟な消費電力／スループット・レート管理機能
    • プログラマブルなALERT割込みピン
  • 高性能
    • レイテンシ／パイプライン遅延なしで1 MSPSスループット
    • SNR：10 kHz入力周波数で70 dB（typ）
    • THD：10 kHz入力周波数で−80 dB（typ）
    • INL：±0.7 LSB（typ）、±1.0 LSB（max）
  • 小型システム・フットプリント
    • 5 ppm/°C（typ）ドリフトの高性能2.5 V リファレンスを内蔵
    • MUXOUT/ADCINにより1個のアンプでバッファリング可能
    • デイジーチェーン・モード
    • 16ピン、20ピン、24ピンの4mmx4mm LFCSPパッケージ
    • 16ピン、20ピン、24ピンのTSSOPパッケージ

      詳細はデータシートをご参照ください。
AD7091R-8

A/Dコンバータ、12ビット、1 MSPS、8チャンネル、超低消費電力、24ピンTSSOP

AD7091R-8 Functional Block Diagram AD7091R-8 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 2

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

デバイス・ドライバ 2

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
シリーズ電圧リファレンス 4
ADR4550
製造中 5.0V電圧リファレンス、超低ノイズ、高精度
REF195
製造中 電圧リファレンス、5.0V,高精度、マイクロパワー、 低ドロップアウト
ADR4530
製造中 3.0V電圧リファレンス、超低ノイズ、高精度
REF193
製造中 電圧リファレンス、3.0V、高精度、マイクロパワー、 低ドロップアウト
高精度オペアンプ（Vos 1mV以下、TCVos 2μV/C以下） 2
AD8021
製造中 オペアンプ、16ビット・システム用、ローノイズ、高速
ADA4841-1
製造中 オペアンプ、レールtoレール出力、低消費電力、低ノイズ、低歪み
高電圧オペアンプ（12V以上） 1
ADA4899-1
製造中 オペアンプ、高速、安定したユニティ・ゲイン、超低歪み、1nV/√Hz
低ノイズ・オペアンプ（10nV/√Hz以下） 2
ADA4897-1
新規設計に推奨 オペアンプ、ローノイズ（1nV/√Hz）、低消費電力、レールtoレール出力
ADA4896-2
新規設計に推奨 オペアンプ、ローノイズ（1nV/√Hz）、低消費電力、レールtoレール出力
低消費電力オペアンプ（1mA/アンプ以下） 1
AD8031
製造中 オペアンプ、シングル、2.7V、800 µA、80MHz、レールtoレールI/O
低入力バイアス電流オペアンプ（100pA以下） 3
ADA4627-1
製造中 オペアンプ、JFET入力段、30V、19MHz、低ノイズ、低入力バイアス電流
ADA4637-1
製造中 オペアンプ、JFET入力段、30V、80MHz、低ノイズ 、低入力バイアス電流
AD8610
製造中 オペアンプ、高精度、低入力バイアス電流、広帯域幅、JFET、シングル
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

IBISモデル 1

評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-AD7091R-8

Evaluation Board for the Multichannel Ultra-Low Power 12-Bit ADC

今すぐ購入 詳細を表示

機能と利点

  • Full featured evaluation board for the AD7091R-2/ AD7091R-4/AD7091R-8 family
  • On-board power supplies
  • Standalone capability
  • System demonstration platform (SDP) compatible
  • (EVAL-SDP-CK1Z)
  • PC software for control and data analysis (download from product page)

製品詳細

The EVAL-AD7091R-8ARDZ is a full featured evaluation board designed to allow easy evaluation of all of the features of the AD7091R-8 family of analog-to-digital converters (ADCs). The evaluation board can be controlled via the SDP board (EVAL-SDPCK1Z), which allows the evaluation board to be controlled through the USB port of a PC using the evaluation board software available for download from the product page.

The EVAL-AD7091R-8ARDZ can be used as a reference for the performance of the AD7091R-2/AD7091R-4, AD7091R, and AD7091. These devices share the same ADC core but differ in the number of multiplexed channels. The entire AD7091 family shares the same ADC core, so to evaluate the AD7091R-2 enable two channels. For AD7091R-4, enable four channels. To evaluate the single channel AD7091R and AD7091, enable one channel only.

On-board components include: the AD8031 high speed precision rail-to-rail operational amplifier (op amp), the ADA4807-1 zero drift rail-to-rail dual op amp, the MAX17291 voltage boost converter with lowest quiescent current and highest efficiency across load currents , the ADP7118 high accuracy 200mA low dropout linear regulator, and the ADR3625, 2.5V precision micropower, low dropout, low voltage reference.

eval board
schematic 4
EVAL-AD7091R-2

AD7091R-2/AD7091R-4/AD7091R-8 Evaluation Board

今すぐ購入 詳細を表示

機能と利点

  • Full featured evaluation board for the AD7091R-2/AD7091R-4/AD7091R-8 family
  • On-board power supplies
  • Standalone capability
  • System demonstration platform (SDP) compatible ( EVAL-SDP-CB1Z)
  • PC software for control and data analysis (download from product page)

製品詳細

The EVAL-AD7091R-2SDZ, EVAL-AD7091R-4SDZ, and EVAL-AD7091R-8SDZ are full featured evaluation boards designed to allow the user to easily evaluate all features of the AD7091R-2/ AD7091R-4/ AD7091R-8 family of analog-to-digital converters (ADCs). The evaluation board can be controlled via the SDP connector (J13). The SDP board ( EVAL-SDP-CB1Z) allows the evaluation board to be controlled through the USB port of a PC using the evaluation board software available for download from the product page.

On-board components include: the AD8031 high speed precision rail-to-rail op amp, the AD8032 high speed precision rail-to-rail dual op amp, the ADP3303 high accuracy 200 mA low dropout linear regulator, and the REF193 3.0 volt precision micropower, low dropout, low voltage reference.

Additional Equipment

  • EVAL-SDP-CB1Z (must be ordered separately) includes a USB cable
  • Signal source
  • PC running Windows XP SP2, Windows Vista, or Windows 7 with USB 2.0 port

EVAL-AD7091R-8
Evaluation Board for the Multichannel Ultra-Low Power 12-Bit ADC

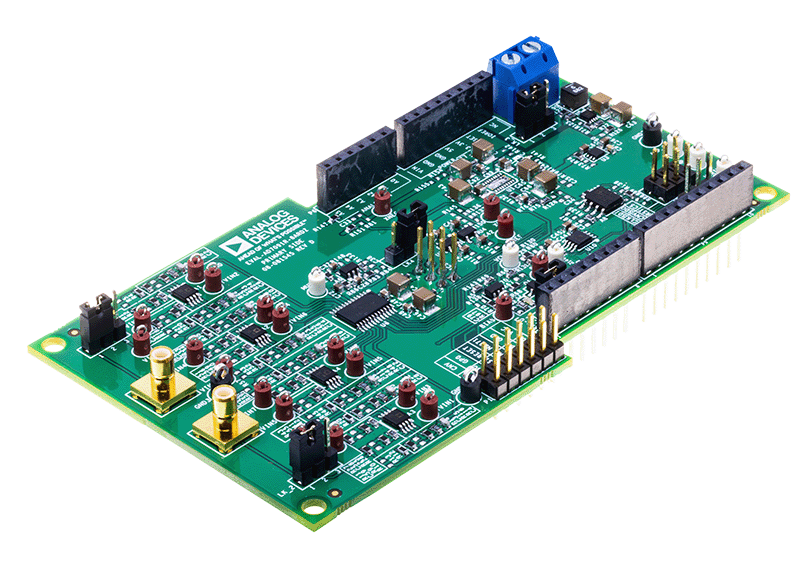

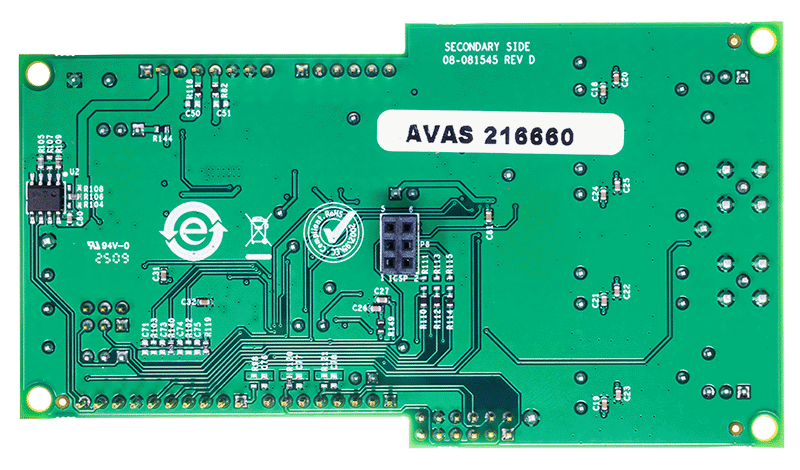

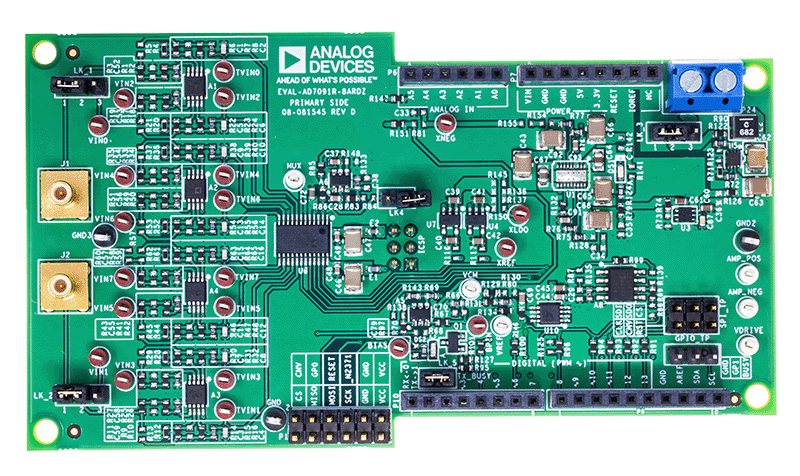

EVAL-AD7091R-8 Board Photo Angle View EVAL-AD7091R-8 Board Photo Top View EVAL-AD7091R-8 Board Photo Bottom View
EVAL-AD7091R-2
AD7091R-2/AD7091R-4/AD7091R-8 Evaluation Board
