製品概要

機能と利点

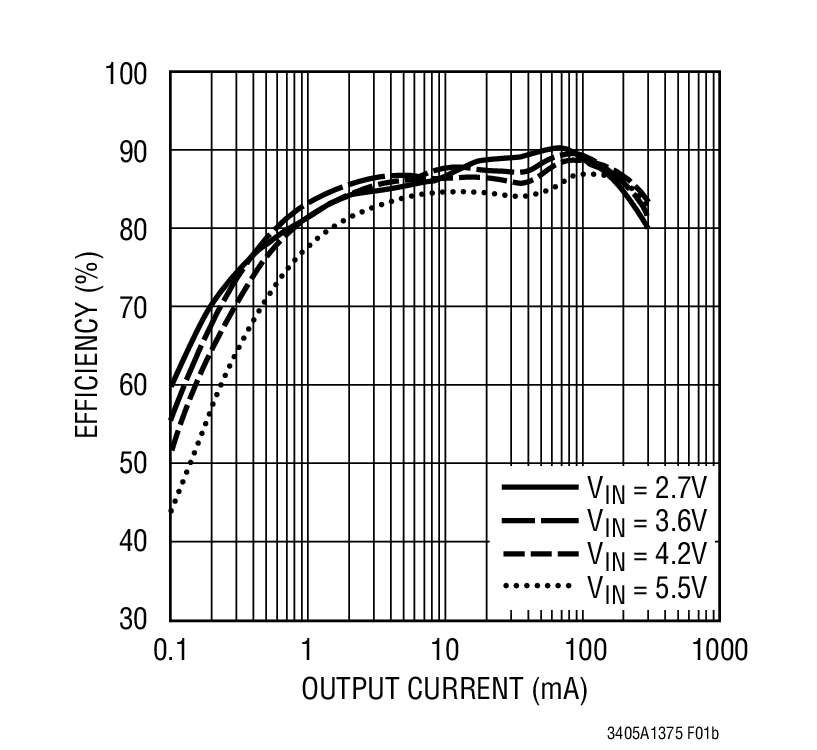

  • 高効率:最大90%
  • 非常に低い消費電流:動作時わずか20μA
  • 出力電流:VIN = 3Vで300mA
  • 入力電圧範囲:2.5V~5.5V
  • 1.5MHzの固定周波数動作
  • ショットキー・ダイオードが不要
  • 低損失動作:100%デューティ・サイクル
  • セラミック・コンデンサで安定
  • シャットダウン・モード時、消費電流が1μA以下
  • ±3%の出力電圧精度
  • 電流モード動作により、優れた入力および負荷過渡応答を実現
  • 熱保護機能

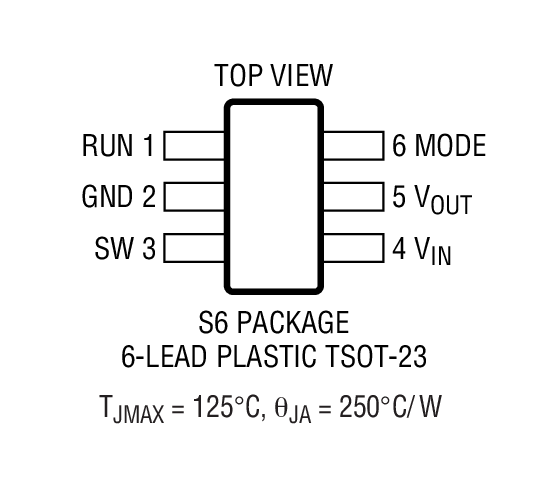

  • 高さの低い(1mm)ThinSOTパッケージ

製品概要

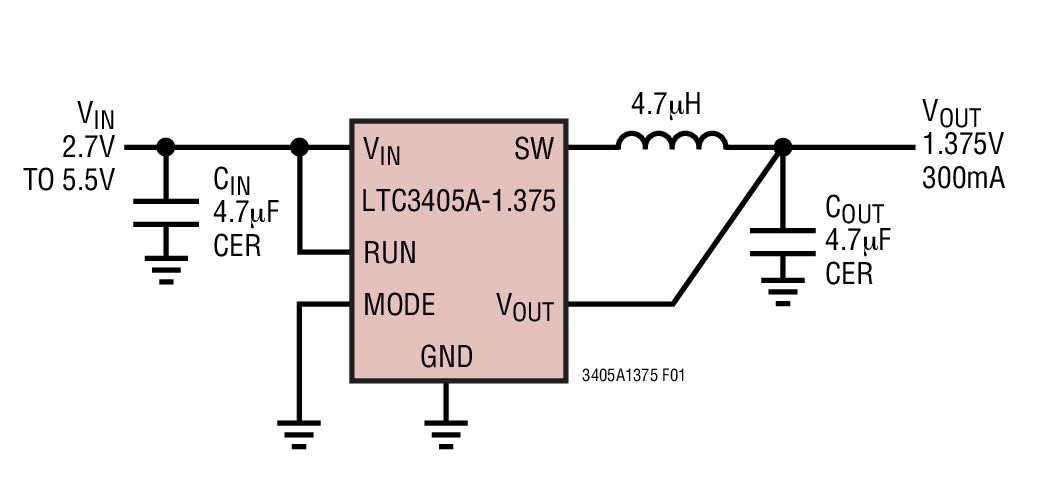

LTC3405A-1.375は、固定周波数の電流モード・アーキテクチャを採用した、高効率のモノリシック同期整流式降圧レギュレータです。動作時の消費電流はわずか20μAで、シャットダウン時には1μA以下まで低減されます。入力電圧範囲は2.5V~5.5Vで、1セル・リチウムイオン・バッテリ駆動アプリケーションに最適です。また、100%デューティ・サイクルにより、低損失動作が可能なので、携帯システムのバッテリ寿命を延ばすことができます。

スイッチング周波数は内部で1.5MHzに設定されているので、小型の表面実装インダクタやコンデンサを使用できます。

LTC3405A-1.375はセラミック出力コンデンサで良好に動作するように特別に設計されているので、非常に低い出力電圧リップルと小さいPCB実装面積を実現します。

内部同期スイッチによって効率が向上し、外付けのショットキー・ダイオードが不要です。 LTC3405A-1.375は高さの低い1mmのThinSOTパッケージで供給されます。

他の出力電圧については、LTC3405A、LTC3405A-1.5/LTC3405A-1.8のデータシートを参照して下さい。

Vout Features
LTC3405 Adj. -
LTC3405A Adj. Stable With All Ceramic Caps
LTC3405A-1.375 1.375V Stable With All Ceramic Caps
LTC3405A-1.5 1.5V Stable With All Ceramic Caps
LTC3405A-1.8

アプリケーション

  • 携帯電話
  • パーソナル情報機器
  • ワイヤレスおよびDSLモデム
  • デジタル・スチール・カメラ
  • MP3プレーヤ
  • 携帯機器

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
