ビデオセミナー - アナログ・技術セミナー2015

アナログ回路の数学的理解

- ラプラス変換と伝達関数を知り、回路の応答をイメージできるようになる



講師:アナログ・デバイセズ 祖父江 達也



アナログ回路が、デジタルやマイコンエンジニアにとって難しいと感じる一因として、「そのアナログ回路の動作イメージがつかない」ということがあると考えられます。アナログ回路エンジニアは、アナログ回路のアイデアが頭に浮かぶといいますが、それはどのような知識を必要とするのでしょうか?アナログ回路を考えるために必要な知識とはなんでしょうか?

また、当社の無償回路シミュレータADIsimPEなど無償/有償を問わず様々なアナログ回路シミュレーションツールがあります。実際に回路を制作する前に、様々な特性やパラメータなどを見積もることができる便利なものですが、このツールも本来は頭に浮かんだ回路の動作を見てみる、といった使われ方をするものです。

本セッションでは、アナログ回路の動作を考えるために必要な知識である、ラプラス変換と伝達関数について理解し、基本的なアナログ回路の動作を数学的にイメージできるようになることがゴールです。

  ビデオ目次
動画の長さ

視聴中 >      1. アジェンダ
1:40

       2. ラプラス変換 35:24

       3. 電気回路で考える 17:57

       4. 展示デモ紹介 3:35

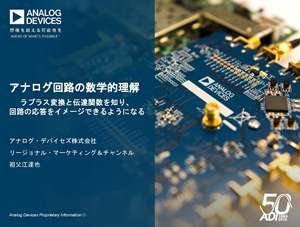

a2img



  ビデオと同じ資料のPDFをダウンロードいただけます。

PDFをダウンロード
(2.4MB)
