振動計測ソリューション

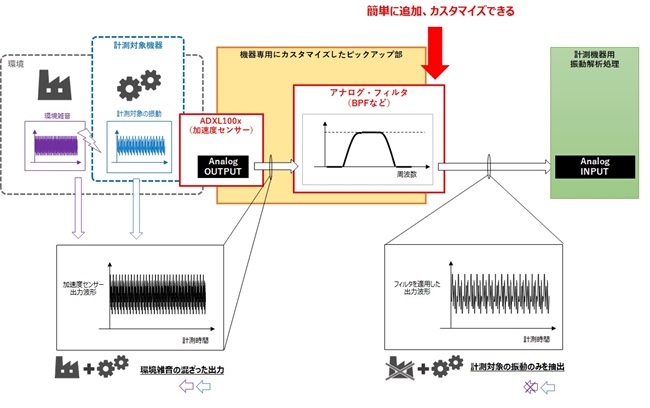

EVAL-ADXL1001Z および EVAL-ADXL1002Z はシンプルな評価用ボードで、ADXL1001 および ADXL1002 の振動センサーの性能を短時間で評価することができます。EVAL-ADXL1001Z および EVAL-ADXL1002Z は、メカニカル・シェーカー上に取り付けるように特に設計されており、0.8 インチ四方の極厚プリント基板で作成されています。シェーカー・ブロックにしっかりと固定できるように、ネジ穴が設けられています。この設計により、ADXL1001 または ADXL1002 の振動センサーのフル・レンジの性能を、デバイスを別個の試験用ボードにハンダ処理することなく、評価することができます。−3 dB 帯域幅が約 20 kHz のシンプルな RC ローパス・フィルタが出力に装備されています。部品は取換え可能なので、ユーザのアプリケーションに特化したローパス・フィルタをデバイスの出力に実装することができます。

マイクロ電子機械システム（MEMS）ADXL1001／ADXL1002加速度センサーの詳細は、アナログ・デバイセズが提供する ADXL1001／ADXL1002 データシートに記載されています。データシートと併せて、必ず評価用ボードのユーザ・ガイド（UG-1121）を参照してください。

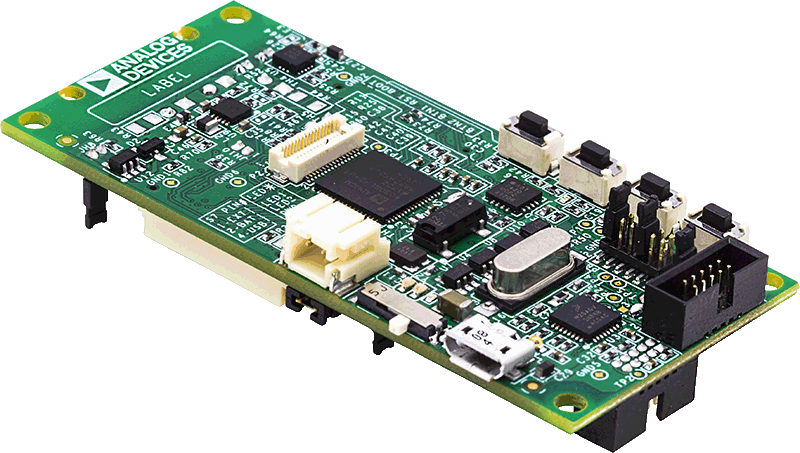

EV-COG-AD4050 は、アナログ・デバイセズ の MCU および RF トランシーバー製品ライン全体のアナログ・デバイセズの超低消費電力技術に対応する開発プラットフォームです。このボードは、オープン・ソースの Eclipse ベースの統合開発環境（IDE）である CrossCore Embedded Studio を使用しています（無料でダウンロード可能）。プラットフォームには、モノのインターネット（IoT）アプリケーションに対するソリューションやその試作品の作成を容易にするハードウェアとソフトウェアのサンプル・プロジェクトが多数装備されています。

Cog 開発システムは以下のもので構成される場合があります。

• アナログ・デバイセズ ULP 製品ラインの付加価値を強調する MCU Cog
• アプリケーション固有のユース・ケースに対応するオプションのアドオン・ボード（ギア）
• 接続用のオプションのワイヤレス・ボード（RF-Cog）

Cog 開発システムの目的は、柔軟性の高い無線、マイクロプロセッサ、センサー、アプリケーションの開発環境を使用して、工業分野、プロ、セミプロの顧客に焦点を当てた開発／プロトタイプ作成機能を迅速に作成することです。

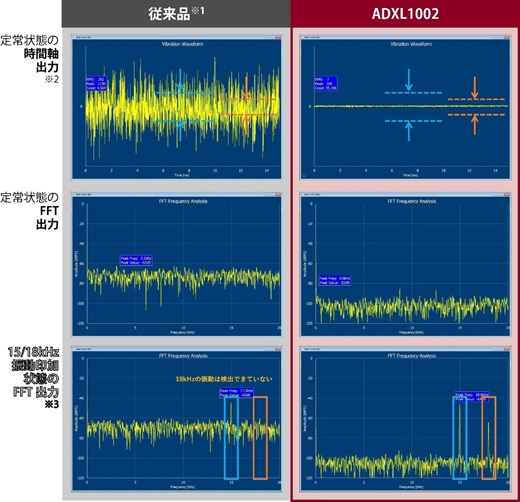

ADXL1001/ADXL1002は2種類のフルスケール・レンジ・オプションを提供し、幅広い周波数範囲にわたり超低ノイズ密度を実現し、産業用状態監視製品に適しています。ADXL1001 (±100 g) と ADXL1002 (±50 g)の代表的なノイズ密度はそれぞれ30 μg/√Hz と 25 μg/√Hzです。 2つの加速度センサー・デバイスの感度は安定しており、再現性があり、10,000 gまでの外部ショックに耐えられます。

ADXL1001/ADXL1002 は完全な静電気セルフテスト(ST) やオーバーレンジ(OR)インジケータを備えており、組み込みアプリケーションに役立つ高度なシステム・レベルの機能を可能にします。ADXL1001/ADXL1002は、又低消費電力で3.3 V ～ 5.25 Vの単電源で動作するので、ワイヤレス・センシング製品の設計を可能にします。これらの製品は5 mm×5 mm× 1.80 mm、LFCSPパッケージを採用し、-40～+125°Cの温度範囲にわたって動作が規定されています。

アプリケーション

• 状態監視
• 予知保全
• 資産の健全性
• テストおよび計測機器
• HUMS（Health usage monitoring systems ）

ADXL1001/ADXL1002は2種類のフルスケール・レンジ・オプションを提供し、幅広い周波数範囲にわたり超低ノイズ密度を実現し、産業用状態監視製品に適しています。ADXL1001 (±100 g) と ADXL1002 (±50 g)の代表的なノイズ密度はそれぞれ30 μg/√Hz と 25 μg/√Hzです。 2つの加速度センサー・デバイスの感度は安定しており、再現性があり、10,000 gまでの外部ショックに耐えられます。

ADXL1001/ADXL1002 は完全な静電気セルフテスト(ST) やオーバーレンジ(OR)インジケータを備えており、組み込みアプリケーションに役立つ高度なシステム・レベルの機能を可能にします。ADXL1001/ADXL1002は、又低消費電力で3.3 V ～ 5.25 Vの単電源で動作するので、ワイヤレス・センシング製品の設計を可能にします。これらの製品は5 mm×5 mm× 1.80 mm、LFCSPパッケージを採用し、-40～+125°Cの温度範囲にわたって動作が規定されています。

アプリケーション

• 状態監視
• 予知保全
• 資産の健全性
• テストおよび計測機器
• HUMS（Health usage monitoring system）

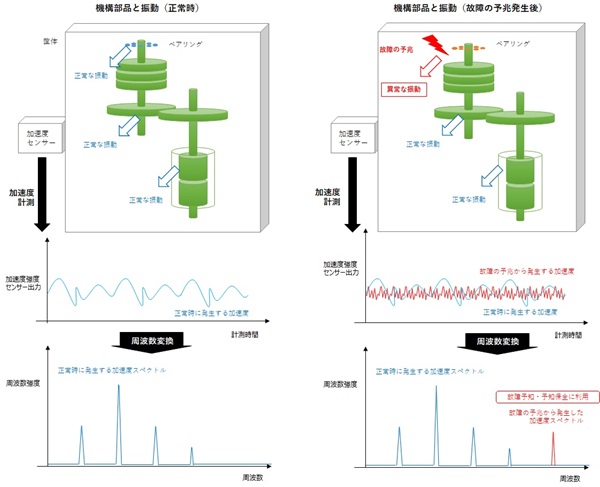

ADXL1003 は、広い周波数範囲にわたり超低ノイズ密度を実現するので、ベアリングの故障検出と診断に最適です。ADXL1003 の直線的な周波数範囲にわたるノイズ密度は、45 μg/√Hz（代表値）です。マイクロマシン（MEMS）加速度センサーは、安定性と再現性のある感度を備え、最大 10,000  g の外部衝撃に耐えます。

統合シグナル・コンディショニング・エレクトロニクスでは、静電気セルフ・テスト（ST）やオーバーレンジ（OR）インジケータなどの機能が可能になるので、組み込みアプリケーションに便利です。3.0 V ～ 5.25 V の低消費電力および単電源で動作する ADXL1003 では、ワイヤレス検出製品の設計も可能です。ADXL1003 は、5 mm × 5 mm × 1.8 mm LFCSP パッケージで提供され、−40°C ～ +125°C の温度範囲で動作します。

アプリケーション

• 状態監視
• 予防メンテナンス
• アセット状態監視
• 試験および計測
• HUMS（健康状態監視システム）
• アコースティック・エミッション

ADXL1004 は、広い周波数範囲にわたり超低ノイズ密度を実現するので、ベアリングの故障検出と診断に最適です。 ADXL1004 の直線的な周波数範囲にわたるノイズ密度は、125 μg/√Hz（代表値）です。 マイクロマシン・システム（MEMS）加速度センサーは、安定性と再現性のある感度を備え、最大 10,000 g の外部衝撃に耐えます。

統合シグナル・コンディショニング・エレクトロニクスでは、静電気セルフ・テスト（ST）やオーバーレンジ（OR）インジケータなどの機能が可能になるので、組み込みアプリケーションに便利です。 3.3 V ～ 5.25 V の低消費電力および単電源で動作する ADXL1004 では、ワイヤレス検出製品の設計も可能です。 ADXL1004 は、5 mm × 5 mm × 1.80 mm LFCSP パッケージで提供され、−40°C ～ +125°C の温度範囲で動作します。

アプリケーション

• 状態監視
• 予防メンテナンス
• アセット状態監視
• 試験および計測
• HUMS（健康状態監視システム）
• アコースティック・エミッション

ADXL1005 は、広い周波数範囲にわたり超低ノイズ密度を実現するので、ベアリングの故障検出と診断に最適です。ADXL1005 の直線的な周波数範囲にわたるノイズ密度は、75 μg/√Hz（代表値）です。マイクロマシン（MEMS）加速度センサーは、安定性と再現性のある感度を備え、最大 10,000  g の外部衝撃に耐えます。

統合シグナル・コンディショニング・エレクトロニクスでは、静電気セルフ・テスト（ST）やオーバーレンジ（OR）インジケータなどの機能が可能になるので、組み込みアプリケーションに便利です。3.3 V ～ 5.25 V の低消費電力および単電源で動作する ADXL1005 では、ワイヤレス検出製品の設計も可能です。ADXL1005 は、5 mm × 5 mm × 1.80 mm LFCSP パッケージで提供され、−40°C ～ +125°C の温度範囲で動作します。

アプリケーション

• 状態監視
• 予防メンテナンス
• アセット状態監視
• 試験および計測
• HUMS（健康状態監視システム）
• アコースティック・エミッション

ADuCM4050 マイクロコントローラ・ユニット（MCU）は、処理、制御、接続を統合したパワー・マネージメント機能を備えた超低消費電力マイクロコントローラ・システムです。MCU システムは、ARM^® Cortex^®-M4F プロセッサをベースにしています。また、MCU は一連のデジタル・ペリフェラルおよび組み込みスタティック・ランダム・アクセス・メモリ（SRAM）と組み込みフラッシュ・メモリに加え、クロック、リセット、パワー・マネージメント機能を持つアナログ・サブシステムや A/D コンバータ（ADC）サブシステムも備えています。

本データシートでは、ADuCM4050 MCUで使用されているARM Cortex-M4Fコアとメモリ・アーキテクチャについて説明します。ARMプロセッサの詳細なプログラミング情報については説明を省きます。

システムには、最大 52 MHz の ARM Cortex-M4F プロセッサ、誤り訂正符号（ECC）付き 512 kB 組み込みフラッシュ・メモリ、アクティブ時の消費電力を低減するオプションの 4 kB キャッシュ、パリティ付き 128 kB システム SRAM などの機能があります。ADuCM4050 は、パワー・マネージメント・ユニット（PMU）、多層の先進マイクロコントローラ・バス・アーキテクチャ（AMBA）バス・マトリックス、中央ダイレクト・メモリ・ア クセス（DMA）コントローラ、ビーパ・インターフェースを特長としています

また、ADuCM4050 は、高度暗号化規格（AES）- 128 と AES-256 をサポートする暗号ハードウェアを備えており、これはセキュア・ハッシュ・アルゴリズム（SHA）-256 および次のモードを使用します。電子コード・ブック（ECB）、暗号ブロック連鎖（CBC）、カウンタ（CTR）、暗号ブロック連鎖メッセージ認証コード（CCM/CCM*）の各モード。

さらに、キー・ラップ／アンラップで保護されたキーの保存や、キー・アンラップを備えたキー付きハッシュ・メッセージ認証コード（HMAC）の使用も可能です。

ADuCM4050 は、シリアル・ポート（SPORT）、シリアル・ペリフェラル・インターフェース（SPI）、I²C、ユニバーサル非同期レシーバー／トランスミッタ（UART）ペリフェラル・インターフェースをサポートしています。

ADuCM4050 は、リアルタイム・クロック（RTC）、汎用タイマーとウォッチドッグ・タイマー、プログラマブル汎用入出力（GPIO）ピンを備えています。プログラマブル・ジェネレータ多項式を使用したハードウェア巡回冗長検査（CRC）も備えています。さらに、パワーオン・リセット（POR）と電源モニタ（PSM）、12 ビット逐次比較レジスタ（SAR）ADC、赤／緑／青（RGB）LED を駆動する RGB タイマー、真性乱数ジェネレータ（TRNG）も載しています。

低ダイナミックおよび休止のパワー・マネージメントに対応するため、ADuCM4050 MCU はダイナミック／ソフトウェア制御のクロック・ゲートや電力ゲートなど、多数の電力モードと機能も備えています。

ADuCM4050 MCUの詳細については、ADuCM4050パワー・マネージメント搭載の超低消費電力ARM Cortex-M4F MCU ハードウェア・リファレンスを参照してください。

製品のハイライト

1. 低消費電力
2. 信頼性の高い動作
3. ディープ・スリープ・モードでの完全な電圧モニタリング
4. フラッシュで ECC をサポート
5. SRAM メモリでのパリティ誤差検出
6. 立上がりエッジのセキュリティ
7. 高速な暗号化で、アルゴリズムに読出し保護を提供
8. 書出し保護を使用して、不正なコードによるデバイスの再プログラミングを防止
9. 割込みによる 32 kHz 低周波数外部水晶発振器（LFXTAL）の故障検出
10. SensorStrobe^™ で正確に時間同期された外部センサーによるサンプリング。休止モードで機能するので、システム・ソリューションの電流を大幅に削減できます。たとえば、ADXL363 加速度センサーを使用すると、消費電流が 1/10 に削減されます。セットアップ後、ソフトウェアの介入は不要です。ソフトウェアの実行によるパルス・ドリフトはありません。

アプリケーション

• モノのインターネット（IoT）
• スマート農業、スマート・ビルディング、スマート・ メータリング、スマート・シティ、スマート・マシン、センサー・ネットワーク
• ウェラブル・デバイス
• フィットネスおよび医療
• 機械学習およびニューラル・ネットワーク

ADuCM3027/ADuCM3029 マイクロコントローラ・ユニット（MCU）は、処理、制御、接続のためのパワー・マネージメントを内蔵した超低消費電力マイクロコントローラ・システムです。このMCUシステムは、 ARM^®Cortex^®-M3プロセッサ、一連のデジタル・ペリフェラル、組み込みSRAMとフラッシュ・メモリだけでなく、A/Dコンバータ（ADC）サブシステムや、クロック、リセット、パワー・マネージメント機能を備えたアナログ・サブシステムをベースにしています。ADuCM3027/ADuCM3029の製品間の機能比較については、表1を参照してください。

ADuCM3027/ADuCM3029/ADuCM3029-1/ADuCM3029-2 MCUに共通するシステム機能は次のとおりです。

• 最大26MHzのARM Cortex-M3プロセッサ
• 誤差補正コード（ECC）付き最大256kBの組み込みフラッシュ・メモリ
• アクティブ電力を低減する4kBのキャッシュ（オプション）
• パリティ付き64kBシステムSRAM
• パワー・マネージメント・ユニット（PMU）
• 多層のAMBA（先進マイクロコントローラ・バス・アーキテクチャ）バス・マトリックス
• 中央ダイレクト・メモリ・アクセス（DMA）コントローラ
• ビーパ・インターフェース
• シリアル・ポート（SPORT）、シリアル・ペリフェラル・インターフェース（SPI）、インター集積回路（I2C）、ユニバーサル非同期レシーバー／トランスミッタ（UART）ペリフェラル・インターフェース
• AES（高度暗号化規格）とSHA（セキュア・ハッシュ・アルゴリズム）-256による暗号ハードウェアのサポート
• リアルタイム・クロック（RTC）
• 汎用タイマーとウォッチドッグ・タイマー
• プログラマブル汎用入出力（GPIO）ピン
• プログラマブル・ジェネレータ多項式を使用したハードウェア巡回冗長検査（CRC）
• パワーオン・リセット（POR）と電源モニタ（PSM）
• 12ビット逐次比較レジスタ（SAR）ADC
• 真性乱数ジェネレータ（TRNG）

低ダイナミックおよび休止のパワー・マネージメントに対応するため、ADuCM3027/ADuCM3029 MCUは、ダイナミックでソフトウェア制御のクロック・ゲートや電力ゲートなど、多数の電力モードと機能を備えています。

ADuCM3029-1 MCUモデルおよびADuCM3029-2 MCUモデルは、ADuCM3029 MCUと同じ特長や機能を共有しています。ADuCM3027とADuCM3029に関するすべての仕様は、ADuCM3029-1とADuCM3029-2にも当てはまります。

ADuCM3027/ADuCM3029 MCUの詳細については、 ADuCM302x Ultra Low Power ARM Cortex-M3 MCU with Integrated Power Management Hardware Reference Manual（パワー・マネージメント内蔵のADuCM302x超低消費電力ARM Cortex-M3 MCUハードウェア・リファレンス・マニュアル）を参照してください。

製品のハイライト

1. 業界をリードする超低消費電力
2. ディープ・スリープ・モードでの完全な電圧モニタリング、フラッシュのECCサポート、SRAMメモリのパリティ・エラー検出などを備えた堅牢な動作
3. 立上がりエッジのセキュリティ。高速な暗号化で、お客様のアルゴリズムに読出し保護を提供。書込み保護を使用して、不正なコードによるデバイスの再プログラミングを防止
4. 割込みによる32kHz LFXTALの故障検出
5. SensorStrobe^™ で正確に時間同期された外部センサーによるサンプリング。休止モードで機能するので、システム・ソリューションの電流を大幅に削減できます。例えば、 ADXL363加速度センサーを使用する場合、消費電流が1/10に削減されます。セットアップ後、ソフトウェアの介入は不要です。ソフトウェアの実行によるパルス・ドリフトはありません。

アプリケーション

• モノのインターネット(IoT)
• 電子棚札（ECL）およびサイネージ
• スマート・インフラ
• スマート・ロック
• 資産管理
• スマート・マシン、スマート・メータ、スマート・ビルディング、スマート・シティ、スマート・アグリ
• ウェアラブル・デバイス
• フィットネスおよび医療
• 機械学習およびニューラル・ネットワーク
