製品概要

機能と利点

  • 入力電圧：4.5V～36V (最大50Vのロードダンプ)
  • 6つのHB LEDストリングを駆動
  • LED電流：20mA～120mA
  • 位相シフトおよび直接PWM調光の両方を実証
  • 低電圧ロックアウトおよび出力短絡保護を実証
  • サイクル単位の電流制限およびサーマルシャットダウン機能を実証
  • 5V、30mA LDO出力機能を実証
  • 実証済みPCBおよびサーマル設計
  • 完全実装および試験済み

製品概要

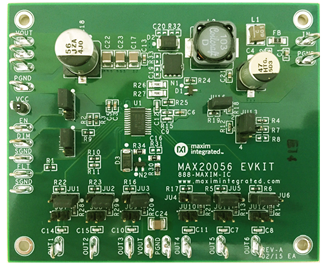

MAX20056Bの評価キット(EVキット)は、超広PWM調光比および位相シフトを備えた車載ディスプレイ用集積型、6チャネル高輝度LEDドライバのMAX20056Bを実証します。

このEVキットは4.5V～36VのDC電源電圧で動作し、スイッチング周波数は400kHzに設定されています。スペクトラム拡散モード(SSM)はイネーブルでEMIが向上します。このEVキットは直接調光および位相シフトパルス幅変調(PWM)調光を実証します。また、このEVキットは短絡LED、オープンLED、および過熱フォルト保護も実証します。

400kHz以外のスイッチング周波数で動作させる場合は、MAX20056B ICのデータシートに記載された計算式に従って外付け部品を選択してください。

アプリケーション

  • 車載セントラルインフォメーションディスプレイ
  • 車載ダッシュボード
  • 車載ヘッドアップディスプレイ
  • 車載用ナビゲーションシステム
