製品概要

製品概要

この評価用ボードは製造中止となっているため推奨されません。

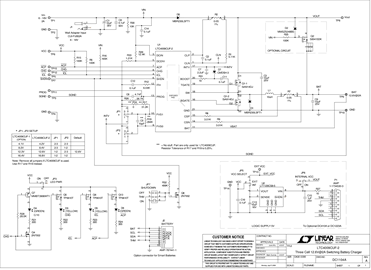

デモ回路 DC1104A は、LTC4009-2（4.2V/セル） を使用した、​​単一バッテリ・チャージャ・コントローラです。入力電圧は、13.5V〜20V です。チャージャ出力電圧はジャンパによりプログラムされており、​4.2V/セルのセル電圧で、1、2、3、および 4 セル・リチウム・バッテリをサポートします。最大充電電流は 2A です。デモ・ボードは、12.6V（3 つのリチウム・バッテリ）用に初期設定されています。パワーアップ前に入力電源がバッテリにより供給されると、ボードは自動的にバッテリを充電します。ステータス LED は、CHG、ACP (AC Present)、C/10、および ICL (入力電流制限値)の状況を示します。このデモ・ボードはまた、シンプル IC スワップアウトで LTC4009 (調整可能な充電電圧) および LTC4009-1 (4.1V/セル)もサポートできます。
