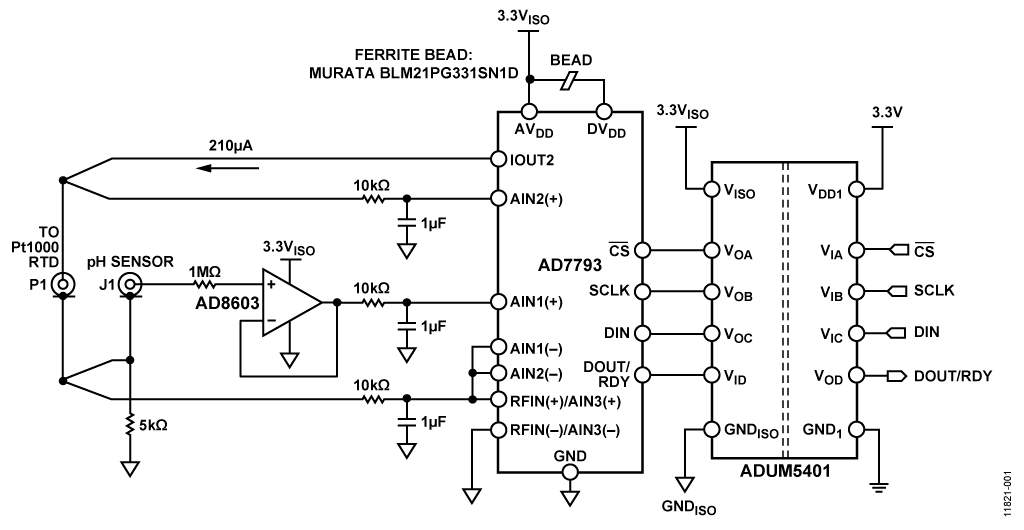

図1に示す回路は、高精度の自動温度補償機能を持つ、完全絶縁型の低消費電力 pH センサー・シグナル・コンディショナ／デジタイザです。

この回路は精度0.5%で0～14のpH値の測定が可能で、14ビットを超えるノイズフリー・コード分解能があり、化学物質、食品加工、水、廃水などの分析といったさまざまな産業用アプリケーションに適しています。

この回路は、1 MΩ から数GΩにおよぶ非常に高い内部抵抗を有する広範なpHセンサーに対応しており、デジタル信号と電源のアイソレーションにより過酷な産業環境の中のノイズや過渡電圧に対する耐性があります。

Many important liquid analyses like pH rely on electrochemistry, a branch of chemistry that characterizes the behavior of reduction-oxidation (redox) reactions by measuring the transfer of electrons from one reactant to another. Electrochemical techniques can be used directly or indirectly to detect several important parameters that affect water quality, including chemical indicators, biological and bacteriological indicators and even some low level contaminants like heavy metals. Many of these indicative measurements are pertinent to determining important quality parameters of the tested analyte.

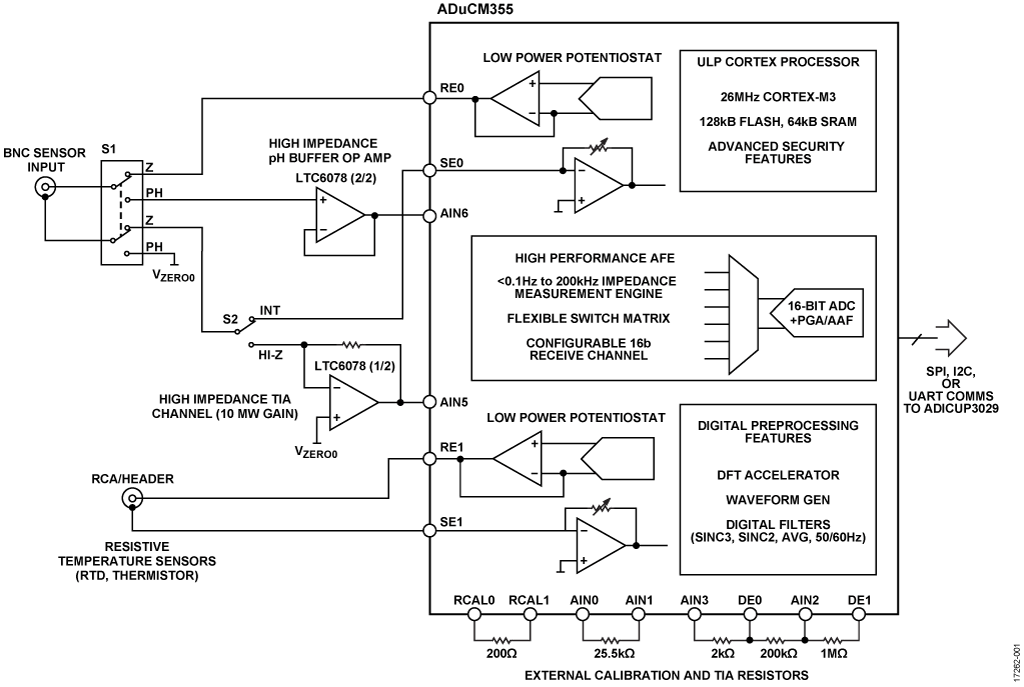

The circuit shown in Figure 1 is a modular sensing platform that allows the user to design a flexible electrochemical water quality measurement solution. Its high level of integration enables an electrochemical measurement platform applicable to a variety of water quality probes including pH, oxidation reduction potential (ORP), and conductivity cells.

The system allows up to four probes to be connected at one time for different water quality measurements.

AD5940 およびAD5941は、電流滴定、ボルタンメトリ、またはインピーダンス測定などの電気化学ベースの高精度の測定技術を必要とするポータブル・アプリケーション向けに設計された高精度および低消費電力のアナログ・フロント・エンド（AFE）です。AD5940/AD5941 は、皮膚インピーダンスや体インピーダンスの測定用に設計されており、完成された生体電気/生体電位測定システムの AD8233 AFE と連動するように設計されています。AD5940/AD5941は、電気化学式有毒ガス検知用に設計されています。

AD5940/AD5941 は、2 つの高精度励起ループと 1 つの共通の測定チャンネルで構成されており、テスト対象のセンサーを幅広く測定できます。1 つ目の励起ループは、超低消費電力デュアル出力ストリング D/A コンバータ（DAC）と低消費電力および低ノイズの定電位アンプで構成されています。DAC の一方の出力で定電位アンプの非反転入力を制御し、他方の出力でトランスインピーダンス・アンプ（TIA）の非反転入力を制御します。この低消費電力励起ループは、DC ～ 200 Hz の信号を生成することができます。

2 つ目の励起ループは、高速 DAC と呼ばれる 12 ビット DAC で構成されています。この DAC は、最大 200 kHz の高周波数励起信号を生成することができます。

AD5940/AD5941 測定チャンネルには、入力バッファ、内蔵アンチエイリアス・フィルタ（AAF）、およびプログラマブル・ゲイン・アンプ（PGA）を備えた 16 ビット 800 kSPS マルチチャンネル逐次比較レジスタ（SAR）A/D コンバータ（ADC）が使用されています。ADC には、±1.35 V の入力電圧範囲があります。ADC 前の入力マルチプレクサにより、ユーザーは測定する入力チャンネルを選択できます。これらの入力チャンネルには、複数の外部電流入力、複数の外部電圧入力、および内部電圧チャンネルなどがあります。内部チャンネルでは、内部の電源電圧、ダイ温度、およびリファレンス電圧を測定して診断することができます。

電流入力には、さまざまなタイプのセンサーを測定するためのプログラマブルなゲイン抵抗と負荷抵抗を備えた 2 つの TIA が含まれています。1 つ目の TIA は、LPTIA と呼ばれ、低帯域幅の信号を測定できるように設計されています。2 つ目の TIA は、高速 TIA と呼ばれ、最大 200 kHz の高帯域幅の信号を測定できるように設計されています。

センサーは、超低リークおよび低 RON のプログラマブル・スイッチ・マトリックスにより、内部アナログ励起ブロックと測定ブロックに接続されています。このマトリックスは外付けのトランスインピーダンス・アンプ抵抗（R_TIAs）およびキャリブレーション抵抗を接続するためのインターフェースとして機能します。このマトリックスを使用して、複数の電子測定デバイスを同じ測定電極にマルチプレクスすることもできます。

高精度の 1.82 V および 2.5 V 内蔵リファレンス・ソースが提供されています。内部 ADC および DAC 回路は、この内蔵リファレンス・ソースを使用して、それらの周辺機器に対して低ドリフト性能を実現します。

AD5940/AD5941 測定ブロックは、SPI（シリアル・ペリフェラル・インターフェース）インターフェースから直接レジスタに書き込むか、または AFE チップの自律的な制御を可能にするプログラマブル・シーケンサを使用して制御することができます。6 kB のスタティック・ランダム・アクセス・メモリ（SRAM）は、ディープ・データ FIFO（先入れ先出し）とコマンド・メモリ用に分割されています。

測定コマンドはコマンド・メモリに保存され、測定結果はデータ FIFO に保存されます。FIFO 満杯、FIFO オーバーフローなどの FIFO の状態を示すために、FIFO に関連した多くの割込みが用意されています。

多数の汎用入出力（GPIO）が使用可能で、AFEシーケンサを用いて制御できます。AFEシーケンサは複数の外部センサー・デバイスをサイクル精度で制御できます。AD5940/AD5941 は、2.8 V ～ 3.6 V の電源で駆動し、−40 °C ～ +85 °C の温度範囲向けに仕様規定されています。AD5940 は、56 ピン 3.6 mm × 4.2 mm WLCSP パッケージを採用しています。AD5941 は、48ピンLFCSP パッケージを採用しています。

アプリケーション

• 電気化学測定
• 電気化学ガス・センサー
• 定電位／電流滴定／ボルタンメトリ／サイクリック
• ボルタンメトリ
• 生体インピーダンス・アプリケーション
• 皮膚インピーダンス
• 体インピーダンス
• 連続的な血糖値モニタリング
• バッテリ・インピーダンス

ADT7422は、最終的なプリント回路基板（PCB）にはんだ付けした状態での精度が、医療体温計に関するASTM E1112の仕様に適合するよう設計された、高精度のデジタルI²C温度センサーです。

ADT7422は、バンドギャップ・リファレンス、温度センサー、高精度A/Dコンバーター（ADC）を搭載しています。ADT7422は、25°C～50°Cの温度範囲にわたって、16ビット温度測定値を0.0078°Cの分解能および最高±0.1°Cの精度で提供します。PCBハンダ処理プロセス後のキャリブレーションは不要です。

3.0Vで動作する場合、平均電源電流は210μA（代表値）になります。ADT7422のシャットダウン・モードでは、デバイスをパワーダウンさせ、3.0Vでのシャットダウン電流が2.0μA（代表値）になります。ADT7422は、−40°C～+125°Cの温度範囲で動作するように定格評価されています。

ピンA0およびピンA1はアドレス選択用で、ADT7422用に4つのI²Cアドレスを使用できます。CTピンは、プログラマブルなクリティカル温度限界を超えた時にアクティブ化する、オープンドレイン出力です。INTピンもまた、プログラマブルなクリティカル温度限界を超えた時にアクティブ化する、オープンドレイン出力です。INTピンおよびCTピンは、コンパレータでの動作が可能で、イベントモードへの割込みを行います。

製品のハイライト

1. 温度キャリブレーションや補正が不要。
2. 低消費電力。
3. 長期にわたって優れた安定性と信頼性を提供。
4. 産業／計測器／医療用アプリケーションで高精度を実現。

アプリケーション

• バイタル・サインのモニタリング（VSM）
• 医療機器
• 測温抵抗体（RTD）およびサーミスタの代替品
• 食品の輸送および貯蔵
• 熱電帯の冷接点補償機能
• 環境モニタリングおよび暖房、換気、空調（HVAC）
• レーザー・ダイオード温度制御機能

LTC2387-18は、幅広いアプリケーションに適した、低ノイズ、高速18ビット15Msps逐次比較レジスタ（SAR）A/Dコンバータです。優れた直線性と広いダイナミック・レンジを併せ持つLTC2387-18は、高速イメージングと計測器アプリケーションに理想的です。レイテンシのない動作は、高速制御ループ・アプリケーション向けに独自のソリューションを提供します。高い入力周波数での超低歪み特性は、広いダイナミック・レンジと大きな信号帯域幅を必要とする通信アプリケーションを可能にします。

データ・ライン数を最小限に抑えながら高速動作をサポートするため、LTC2387-18はシリアルLVDSデジタル インタフェースを備えています。LVDSインタフェースは1レーンおよび2レーン出力モードを備えているため、アプリケーションに応じてインタフェースのデータ・レートを最適化できます。

• 高速データ収集
• 画像処理
• 通信機器
• 制御ループ
• 計測器
• ATE（自動試験装置）

LTC^®2662 は 5 チャンネル、16/12 ビットの電流源 D/A コンバータ（DAC）ファミリーで、5 つの高コンプライアンス電流源出力を備え、200 mA で 1 V のドロップアウトを保証しています。この部品は最大 32 V の負荷電圧をサポートします。チャンネルごとにプログラマブルな電流範囲が 8 個あり、最大 300 mA のフルスケール出力が可能です。各チャンネルは並行動作が可能で、大電流の超微細調整を行ったり、組み合わせて最大 1.5 A の出力を実現できます。

各出力チャンネルには専用の電源ピンがあります。それぞれ 2.85 V ～ 33 V で動作でき、内蔵スイッチでオプションの負電源に出力を接続できます。

LTC2662 は高精度の 1.25 V 内部リファレンス（10 ppm/°C（最大値））を内蔵しており、外部リファレンスを使用することもできます。

SPI/Microwire 互換 3 線式シリアル・インターフェースは、最大 50 MHz のクロック・レートで最小 1.71 V のロジック・レベルで動作します。

アプリケーション

• チューナブル・レーザ
• 半導体光アンプ
• 抵抗加熱器
• 電流モード・バイアス
• 比例ソレノイド・ドライブ
