概览

优势和特点

  • 经过验证的PCB参考设计和布局
  • 完全装配并经过测试
  • 支持高精度测量的检测点
  • 可接入的测试点引脚包括EN、POKB/INTB、VIO，以及I2C串行接口SCL、SDA
  • MAXUSB接口，便于与Windows PC通信
  • GUI软件，驱动I2C串行接口，可选择软件控制
  • 通过外部反馈电阻可调节启动输出电压
  • 可通过I2C串行接口动态调节输出电压
  • 通过RSEL (R9)可调节I2C从机地址、开关电流限值和反馈配置

产品详情

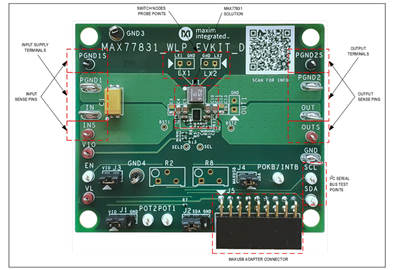

MAX77831评估套件(EV kit)提供经过验证的设计，用于评估MAX77831 18W、高效、高性能升/降压调节器，评估板仅工作在强制PWM (FPWM)模式。IC支持2.5V至16V输入和动态调节输出，使用内部反馈电阻时，调节范围为4.5V至15V；使用外部反馈电阻时，调节范围为3V至15V。评估套件由工厂配置为内部反馈，默认启动输出电压为5V。利用外部反馈电阻可实现其他启动电压。通过I2C串行接口动态调节输出电压。

提供I/O引脚以支持I2C串行接口、使能功能和中断/电源就绪指示。通过改变RSEL电阻值(R9)，可调节I2C从机地址、开关电流限值以及反馈配置。MAXUSB接口允许使用基于Windows®的软件，提供友好的图形用户界面(GUI)，以及基于寄存器的详细界面，方便熟悉IC功能及特性。评估板上安装IC为MAX77831BEWB+T。

应用

  • 高达16V输入的电池供电应用，提供EN控制
  • 高达16V输入的非电池供电应用
