MX7821

微处理器兼容、660ns、8位ADC,带有采样/保持

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 3
特性
  • 660ns转换时间
  • 20引脚窄体DIP封装
  • 无需外部时钟
  • 行业标准7820的引脚兼容升级产品
  • 100kHz输入信号带宽
  • 双极性/单极性输入
  • +5V单电源或±5V双电源
  • 比率基准电压输入
  • 静态和动态测试
  • 内部采样/保持
更多细节
show more Icon

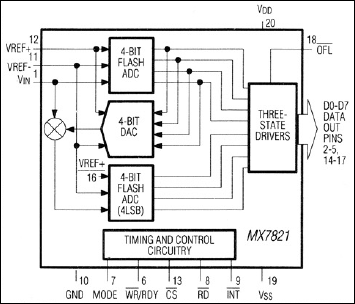

MX7821高速、微处理器兼容(μP)、8位模数转换器(ADC)是行业标准7820的直接升级产品。MX7821采用半Flash技术,转换时间为660ns,而7820为1.36μs。VSS引脚(7820不提供)支持双电源和双极性模拟输入。

MX7821具有采样保持功能,能够将100kHz信号数字化,并经过静态和动态功能测试。转换器至μP接口显示为不需要外部接口逻辑的存储器位置或输入/输出端口。数据输出使用锁存三态缓冲电路,以便直接连接到μP数据总线或系统输入端口。MX7821提供用于级联器件的溢出输出以实现更高的分辨率。ADC的输入/基准电压配置支持比率操作。有关MX7821操作的详细描述,请参考MX7820数据手册。



应用

  • 音频系统
  • 数字信号处理
  • 高速数据采集
  • 高速伺服环路
  • 电信
