MAX98365

小尺寸、高性价比14V即插即用数字D类放大器

更多 showmore-icon

简单易用且体积超小的14V即插即用D类放大器

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 采用简单的即插即用设计
  • 较宽的放大器电源范围(3V至14V)
  • 为8Ω提供13.8W输出功率(14V时)
  • 为6Ω提供17.6W输出功率(14V时)
  • 静态功耗:30mW
  • 开启时间为1ms(MAX98365A和MAX98365B)
  • 效率达92.7%(以7.0W功率驱动 RL = 8Ω, PVDD = 12V)
  • 22µVRMS输出噪声
  • 111.5dB动态范围
  • -85dB THD+N at 1kHz
  • 无需MCLK
  • 采样率范围为8kHz至192kHz
  • 在 I2S 和左对齐模式下支持左、右或(左/2 + 右/2)输出
  • 复杂的边沿速率控制支持无滤波D类输出
  • 关断电流低至0.5µA
  • 低RF敏感度可抑制GSM无线电中的TDMA噪声
  • 将D类开关频率调整为6%以实现更好的EMI规划
  • 广泛噪声抑制电路
  • 可靠的短路和热保护
  • 提供节省空间的封装:12引脚WLP(1.21mm x 1.78mm,0.4mm间距)
更多细节
show more Icon

MAX98365是一款易于使用的低成本数字输入D类放大器,提供业界领先的AB类音频性能,具有D类效率。数字音频接口可自动识别不同的PCM和TDM时钟方案,因此无需进行 I2C 编程:简化电源功率、LRCLK、BCLK和数字音频,以产生声音。此外,通过新颖的引脚排列,客户可以使用具有高性价比的晶圆级封装(WLP),而无需昂贵的焊盘内过孔。该器件支持3V至14V宽电源范围,能为8Ω负载提供13.8W功率。

数字音频接口高度灵活。这些器件支持 I2S、左对齐和8通道时分复用(TDM)数据格式。该数字音频接口支持8kHz、16kHz、32kHz、44.1kHz、48kHz、88.2kHz、96kHz、176.4kHz和192kHz采样速率。在 I2S 和左对齐模式下,可以采用16位、24位或32位数据字,在TDM模式下,可以采用16位或32位。

数字音频接口输入阈值适合用于连接1.2V和1.8V逻辑。该器件可承受最高5.5V的逻辑输入电压。

MAX98365A和MAX98365B具有1ms快速开启时间,MAX98365C和MAX98365D能在开启和关闭期间,在13ms里快速调高音量。

该器件无需获取PCM通信常用的外部MCLK信号。除了减小尺寸和减少引脚数量之外,此举还可以降低EMI并减少潜在的板耦合问题。此器件的BCLK和LRCLK还具有非常高的宽带抖动容差(典型值为12ns),以实现可靠运行。

有源辐射限制、边沿速率限制和过冲控制电路极大地降低了EMI。无滤波扩频调制方案无需传统D类器件中具备的输出滤波,并减少了解决方案的元件数。

这些器件的额定温度范围为-40°C至+85°C。

应用

  • 智能扬声器
  • 笔记本电脑
  • 物联网设备
  • 游戏设备(音频和触觉)
  • 智能手机
  • 平板电脑
  • 摄像头

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX98365AEWC+
  • HTML
  • HTML
MAX98365AEWC+T
  • HTML
  • HTML
MAX98365BEWC+
  • HTML
  • HTML
MAX98365BEWC+T
  • HTML
  • HTML
MAX98365CEWC+
  • HTML
  • HTML
MAX98365CEWC+T
  • HTML
  • HTML
MAX98365DEWC+
  • HTML
  • HTML
MAX98365DEWC+T
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 4

reference details image

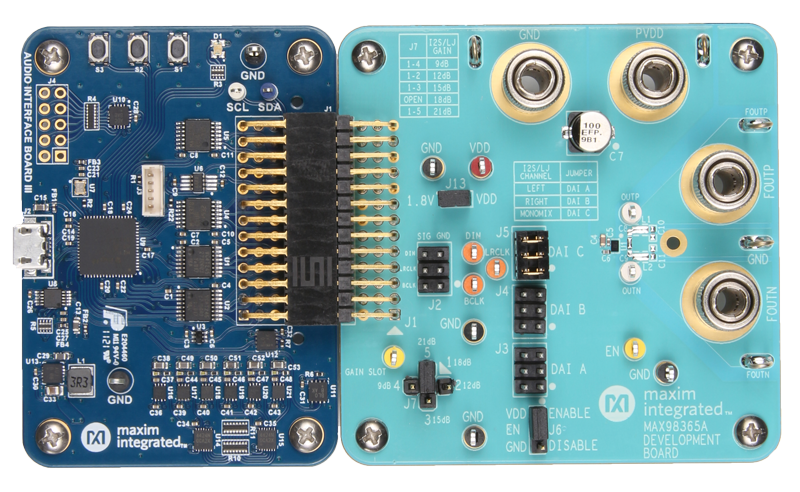

MAX98365AEVSYS

MAX98365评估系统

zoom

MAX98365AEVSYS

MAX98365评估系统

MAX98365评估系统

特性和优点

  • 3V至14V单电源供电
  • I2S、左对齐或TDM输入
  • 五个可选增益(9.5dB、12.5dB、15.5dB、18.5dB和21.5dB)
  • 音频通道选择(左、右和单声道混音)
  • 无过滤器操作
  • 低电磁辐射(EMI)
  • 轻松构建整个硬件系统;无需工具或特殊软件

产品详情

MAX98365评估系统(EV系统)是一个装配完成并经过测试的系统,用于评估MAX98365A/B/C/D单声道D类音频放大器。该评估系统由MAX98365开发板(DEV 板)、Maxim的音频接口板III (AUDINT3)和USB电缆组成。

建议将DEV板与AUDINT3板作为一个评估系统一起进行评估。MAX98365A和MAX98365C支持标准 I2S 接口,MAX98365B和MAX98365D支持标准左对齐模式。所有MAX98365型号均支持8通道TDM数字音频接口。

除了评估DEV板所需的1.8V VDD电源外,AUDINT3板还提供USB转PCM接口。使用AUDINT3板进行评估时,MAX98365 DEV板需要一个额外的3V至14V (PVDD)电源输入。DEV板和AUDINT3板详情如图1所示。

应用

  • 摄像头
  • 游戏设备(音频和触觉)
  • 物联网设备
  • 笔记本电脑
  • 智能扬声器
  • 智能手机
  • 平板电脑
reference details image

MAX98365DEVSYS

MAX98365评估系统

zoom

MAX98365DEVSYS

MAX98365评估系统

MAX98365评估系统

特性和优点

  • 3V至14V单电源供电
  • I2S、左对齐或TDM输入
  • 五个可选增益(9.5dB、12.5dB、15.5dB、18.5dB和21.5dB)
  • 音频通道选择(左、右和单声道混音)
  • 无过滤器操作
  • 低电磁辐射(EMI)
  • 轻松构建整个硬件系统;无需工具或特殊软件

产品详情

MAX98365评估系统(EV系统)是一个装配完成并经过测试的系统,用于评估MAX98365A/B/C/D单声道D类音频放大器。该评估系统由MAX98365开发板(DEV 板)、Maxim的音频接口板III (AUDINT3)和USB电缆组成。

建议将DEV板与AUDINT3板作为一个评估系统一起进行评估。MAX98365A和MAX98365C支持标准 I2S 接口,MAX98365B和MAX98365D支持标准左对齐模式。所有MAX98365型号均支持8通道TDM数字音频接口。

除了评估DEV板所需的1.8V VDD电源外,AUDINT3板还提供USB转PCM接口。使用AUDINT3板进行评估时,MAX98365 DEV板需要一个额外的3V至14V (PVDD)电源输入。DEV板和AUDINT3板详情如图1所示。

应用

  • 摄像头
  • 游戏设备(音频和触觉)
  • 物联网设备
  • 笔记本电脑
  • 智能扬声器
  • 智能手机
  • 平板电脑
reference details image

MAX98365CEVSYS

MAX98365评估系统

zoom

MAX98365CEVSYS

MAX98365评估系统

MAX98365评估系统

特性和优点

  • 3V至14V单电源供电
  • I2S、左对齐或TDM输入
  • 五个可选增益(9.5dB、12.5dB、15.5dB、18.5dB和21.5dB)
  • 音频通道选择(左、右和单声道混音)
  • 无过滤器操作
  • 低电磁辐射(EMI)
  • 轻松构建整个硬件系统;无需工具或特殊软件

产品详情

MAX98365评估系统(EV系统)是一个装配完成并经过测试的系统,用于评估MAX98365A/B/C/D单声道D类音频放大器。该评估系统由MAX98365开发板(DEV 板)、Maxim的音频接口板III (AUDINT3)和USB电缆组成。

建议将DEV板与AUDINT3板作为一个评估系统一起进行评估。MAX98365A和MAX98365C支持标准 I2S 接口,MAX98365B和MAX98365D支持标准左对齐模式。所有MAX98365型号均支持8通道TDM数字音频接口。

除了评估DEV板所需的1.8V VDD电源外,AUDINT3板还提供USB转PCM接口。使用AUDINT3板进行评估时,MAX98365 DEV板需要一个额外的3V至14V (PVDD)电源输入。DEV板和AUDINT3板详情如图1所示。

应用

  • 摄像头
  • 游戏设备(音频和触觉)
  • 物联网设备
  • 笔记本电脑
  • 智能扬声器
  • 智能手机
  • 平板电脑
reference details image

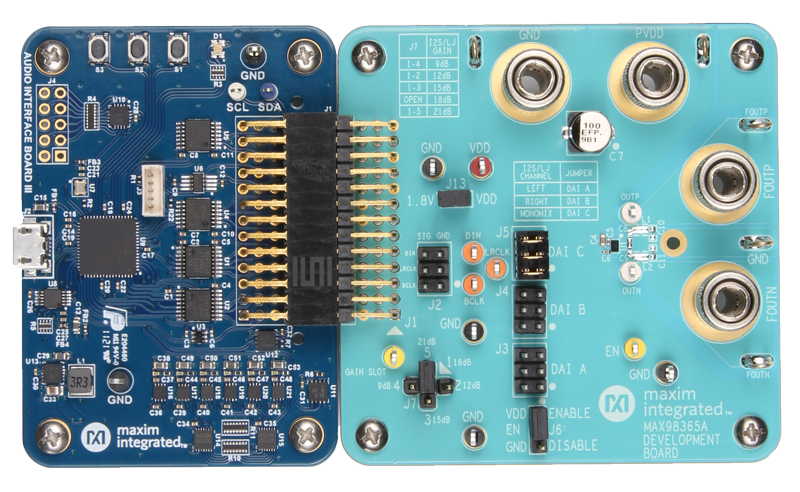

MAX98365BEVSYS

MAX98365评估系统

zoom

MAX98365BEVSYS

MAX98365评估系统

MAX98365评估系统

特性和优点

  • 3V至14V单电源供电
  • I2S、左对齐或TDM输入
  • 五个可选增益(9.5dB、12.5dB、15.5dB、18.5dB和21.5dB)
  • 音频通道选择(左、右和单声道混音)
  • 无过滤器操作
  • 低电磁辐射(EMI)
  • 轻松构建整个硬件系统;无需工具或特殊软件

产品详情

MAX98365评估系统(EV系统)是一个装配完成并经过测试的系统,用于评估MAX98365A/B/C/D单声道D类音频放大器。该评估系统由MAX98365开发板(DEV 板)、Maxim的音频接口板III (AUDINT3)和USB电缆组成。

建议将DEV板与AUDINT3板作为一个评估系统一起进行评估。MAX98365A和MAX98365C支持标准 I2S 接口,MAX98365B和MAX98365D支持标准左对齐模式。所有MAX98365型号均支持8通道TDM数字音频接口。

除了评估DEV板所需的1.8V VDD电源外,AUDINT3板还提供USB转PCM接口。使用AUDINT3板进行评估时,MAX98365 DEV板需要一个额外的3V至14V (PVDD)电源输入。DEV板和AUDINT3板详情如图1所示。

应用

  • 摄像头
  • 游戏设备(音频和触觉)
  • 物联网设备
  • 笔记本电脑
  • 智能扬声器
  • 智能手机
  • 平板电脑
参考电路

参考电路 1

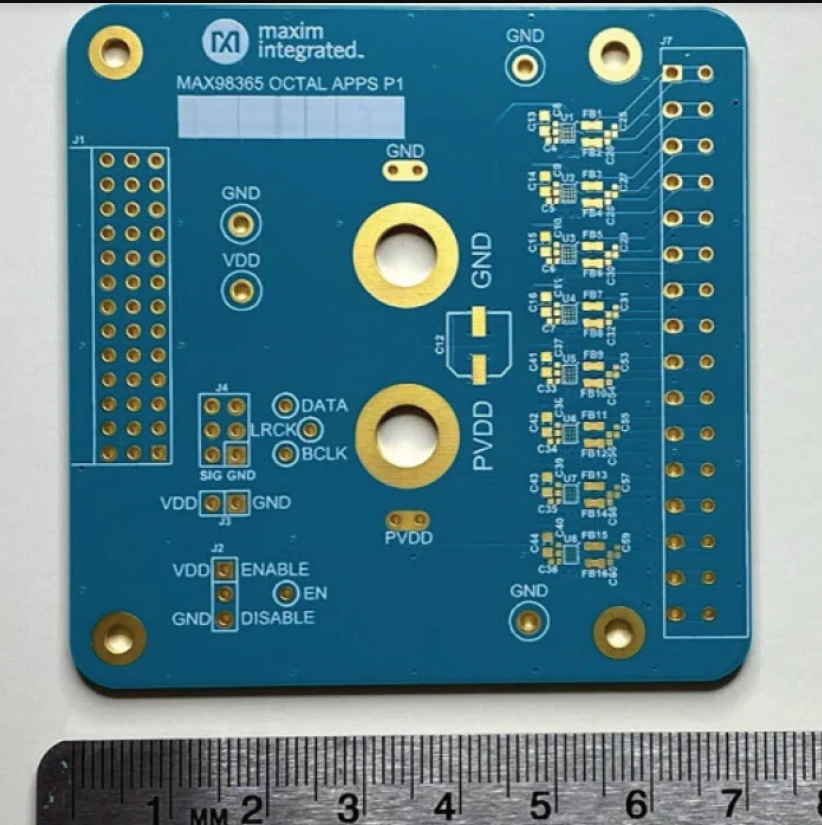

MAXREFDES9009 board

MAX98365 8-Channel Reference Design

zoomopens a dialog

MAXREFDES9009

MAX98365 8-Channel Reference Design

MAX98365 8-Channel Reference Design

特性和优点

  • True plug-and-play 8-channel digital audio input Class-D amplifier
  • Simple to use and does not require any programming, registers, and I2C
  • Gain is preset to 21.5dB

Just add the following:

  • Power: VDD (1.8V, 3.3V, or 5V), PVDD (3V-14V)
  • Input signal: (digital audio, 16-bit or 32-bit TDM, and 8kHz-192kHz sample rate)
  • 8 Speakers
查看参考设计详情 external link
