MAX8538

双路同步buck控制器,用于负载点、跟踪和DDR存储器供电

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 2
特性
  • MAX8537/MAX8539:完整的DDR电源
  • MAX8538:双路非跟踪控制器
  • 反相(MAX8537/MAX8538)或者同相(MAX8539)工作
  • 4.5V至23V宽输入范围(外加5V电源时可工作于最低至1.8V输入)
  • 跟踪电源保证VTT = VTTR = 1/2 VDDQ
  • 可调输出从0.8V至3.6V,1%精度
  • VTTR参考可供出和吸收高达15mA
  • 200kHz至1.4MHz可调开关频率
  • 全陶瓷设计
  • 效率>90%
  • 单独的 POK_和EN_
  • 每个输出具有可调的软启动和软关断
  • 无损、可调节、打嗝式电流限制
  • 输出过压保护

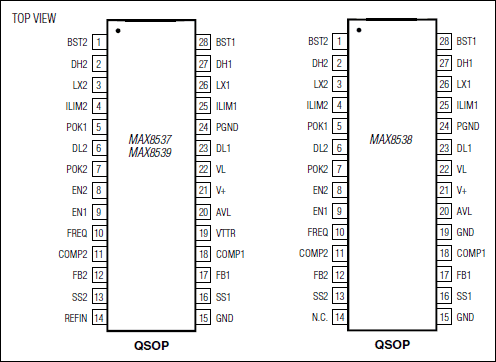

  • 28引脚QSOP封装
更多细节
show more Icon

MAX8537/MAX8539控制器为双数据速率(DDR)和组合器电源提供了一个完整的电源管理方案。MAX8537和MAX8539分别配置为反相和同相DDR电源工作模式,产生三个输出:主存储器电压(VDDQ)、跟踪吸收/供出终结电压(VTT)和终结参考电压(VTTR)。MAX8538配置为双组反相控制器,适用于负载点电源。每个buck控制器能够供出和吸收高达25A电流,终结基准能够提供15mA输出。

MAX8537/MAX8538/MAX8539使用恒定频率电压模式结构,工作频率为200kHz至1.4MHz。内部高带宽(25MHz)运放用作误差放大器调节输出电压。提供快速瞬态响应,减少了输出电容的数量。全N沟道FET设计优化了效率和成本。MAX8537/MAX8538/MAX8539具有1%精密基准。MAX8537/MAX8539中的第二个同步buck控制器和VTTR放大器为VTT和VTTR产生1/2 VDDQ电压,并以±1%的精度跟踪VDDQ

这些控制器使用高侧电流检测结构限流。利用ILIM引脚,用户可以根据不同的负载电流和RDSON组合,调解无损电流限。作为另外一种选择,为了提供更精确的过流保护,还可以使用一个与高侧FET串联的检流电阻。当输出电压超过设定值的17%时,过压保护功能锁定高侧MOSFET为关断状态,锁定低侧MOSFET为开通状态。单独使能、电源就绪和软启动功能提高了设计的灵活性。

应用

  • 宽带路由器
  • DDR存储器电源
  • 网络系统
  • 笔记本电脑与台式笔记本
  • 高级VGA卡组合电源
  • DSP核供电电源
  • RAMBUS存储器电源
  • 服务器与存储系统
  • xDSL调制解调器和路由器
产品模型 2

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX8538EEI+
  • HTML
  • HTML
MAX8538EEI+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

1月 16, 2019

- 1746A

ASSEMBLY

MAX8538EEI+

量产

MAX8538EEI+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

1月 16, 2019

- 1746A

arrow down

ASSEMBLY

MAX8538EEI+

量产

MAX8538EEI+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX8537EVKIT

MAX8537评估板

zoom

MAX8537EVKIT

MAX8537评估板

MAX8537评估板

特性和优点

  • 完整的DDR电源:VDDQ、VTT和VTTR
  • 异相工作
  • 90%的效率
  • 400kHz开关频率
  • 独立的POK_和EN_,可实现灵活排序
  • 每路输出具有可调节的软启动和软关断
  • 无损、可调节、打嗝式电流限制
  • 输出过压保护
  • 28引脚QSOP封装
  • 完全组装并经过测试
  • 产品详情

    MAX8537评估板(EV kit)是完全组装并经过测试的电路板,用来评估MAX8537双路、异相、PWM同步buck控制器。此评估板是双倍数据速率(DDR)存储器电源的完整电源管理解决方案。它产生主存储器电压(VDDQ)、跟踪吸收/供出终端电压(VTT)和基准电压(VTTR)。此评估板采用12V输入电压,将其分别转换成2.5V的VDDQ电源,1.25V的VTT电源,和1.25V的VTTR基准。2.5V (VDDQ)电源能够供出20A电流,1.25V (VTT)电源能够吸收/供出8A电流,而VTTR能够吸收/供出15mA电流。

    应用

    • 宽带路由器
    • DDR存储器电源
    • 网络系统
    • 笔记本电脑与台式笔记本
    • 高级VGA卡组合电源
    • DSP核供电电源
    • RAMBUS存储器电源
    • 服务器与存储系统
    • xDSL调制解调器和路由器
