MAX7301

4线接口、2.5V至5.5V、20端口或28端口输入/输出扩展器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 6
特性
  • 行业标准的4线接口简化I/O端口扩展,最多可扩展到28路I/O,与微处理器架构无关
    • 高速、26MHz、SPI/QSPI™/MICROWIRE®兼容串口
    • 2.25V至5.5V工作电压
    • 20或28个I/O端口,可配置为推挽式逻辑输出、施密特逻辑输入或带内部上拉的施密特逻辑输入
    • 7个I/O端口具有逻辑跳变检测功能
  • 低功耗降低电源要求
    • 11µA (最大值)关断电流
更多细节
show more Icon

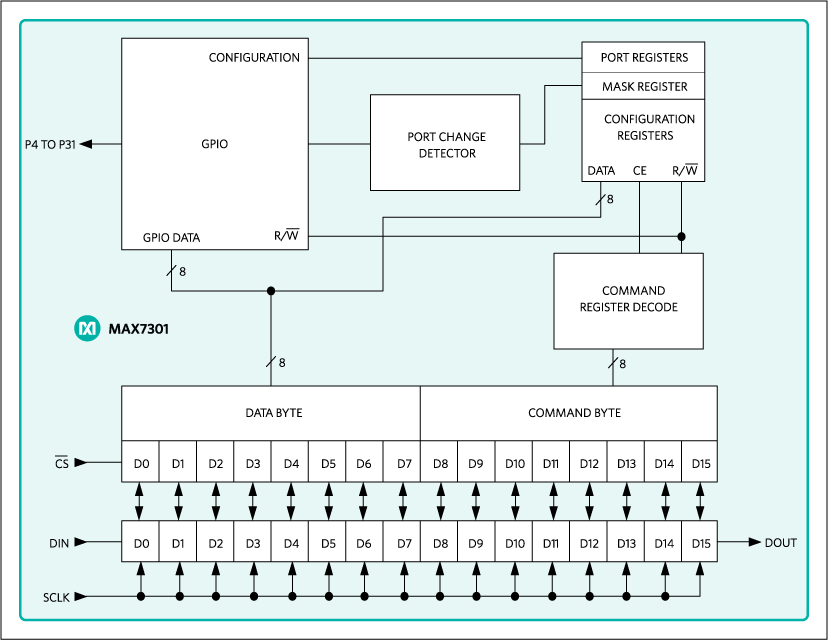

MAX7301是一款紧凑型、串行接口、I/O扩展器(或通用I/O (GPIO)外设),为微处理器提供最多28个端口。每个端口都可独立地由用户配置为逻辑输入或逻辑输出。

每个端口都可配置为推挽式逻辑输出,能够吸取10mA,源出4.5mA,或施密特逻辑输入,带有可选的内部上拉。其中七个端口具有可配置的跳变检测逻辑,当端口逻辑电平变化时产生中断。通过一个SPI™兼容的4线串行接口可以对MAX7301进行控制。

MAX7301AAX和MAX7301ATL具有28个端口,分别采用36引脚SSOP和40引脚TQFN封装。MAX7301AAI有20个端口,分别采用28引脚SSOP封装。

如需2线I²C接口的相似器件,参见MAX7300数据资料。

对于引脚兼容、可提供24mA恒流LED驱动的端口扩展器,请参考MAX6957数据资料。

应用

  • 游戏机
  • 工业控制器
  • 系统监视
  • 白色家电
