MAX686
量产DAC控制、boost反相型LCD偏置电源,内置开关
- 产品模型
- 2
产品详情
- 内部500mA、28V N沟道开关(无需外部FET)
- 输出电压可调至+27.5V或-27.5V
- 通过6位DAC控制输出电压
- 效率高达90%
- 小型16引脚QSOP封装(与8引脚SO封装尺寸相同)
- 电源正常指示器
- 静态电流:65µA
- 关断电流:1.5µA
- 开关频率高达300kHz

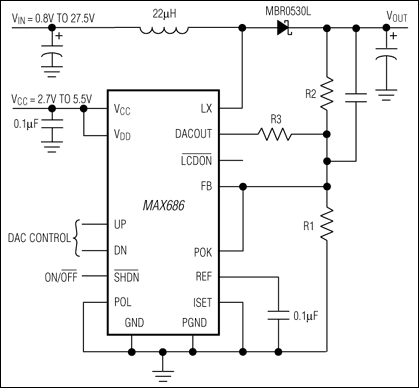

MAX686 DAC控制的升压/反相IC将正输入电压转换为高达+27.5V或-27.5V的正或负LCD偏置电压。该器件具有一个内部N沟道MOSFET开关、可编程电流限制功能和一个用于对输出电压进行数字调节的内部6位数模转换器(DAC)。它采用小型16引脚QSOP封装(与8引脚SO封装尺寸相同)。
MAX686采用限流、脉冲频率调制(PFM)控制方案,在宽负载范围内提供高效率。高开关频率(高达300kHz)支持其使用小型外部元件。
LCDON输出支持在移除显示逻辑电压时自动禁用LCD偏置电压,从而保护显示器。MAX686的IC输入电压范围为+2.7V至+5.5V,电感输入电压范围为+0.8V至+27.5V。典型静态电源电流为65µA。关断电流为1.5µA。
MAX686提供高集成度以节省空间、降低功耗并延长电池使用时间,因此是电池供电便携式设备的不二之选。除了不包含内置DAC外,MAX629与MAX686类似。两种器件均提供评估套件以协助设计。
应用
- 笔记本电脑
- 掌上电脑
- PDA及其它手持设备
- 便携式数据收集终端
- LCD正或负偏置
- 变容调谐二极管偏置
参考资料
数据手册 2
可靠性数据 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
MAX686EEE+ | 16-QSOP-150_MIL | ||
MAX686EEE+T | 16-QSOP-150_MIL |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件硬件生态系统
部分模型 | 产品周期 | 描述 |
---|---|---|
内部电源开关升压稳压器 1 | ||
MAX629 | 量产 | 28V、低功耗、高压、boost或反相DC-DC转换器 |
