MAX6314

68HC11/双向微处理器复位电路

更多 showmore-icon

业内唯一的Motorola 68HCxx/双向兼容、SOT复位IC

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 37
特性
  • 小型SOT143封装
  • 低电平有效RESET输出简化了与双向复位I/O的接口
  • 精密的出厂设置VCC复位阈值:
    • 2.5V至5V,增量为100mV
  • TA = +25°C时的复位阈值精度为±1.8%
  • 整个温度范围内的复位阈值精度为±2.5%
  • 提供四个复位超时周期:
    • 1ms、20ms、140ms或1120ms(最小值)
  • 不受VCC快速瞬变的影响
  • 电源电流:5µA
  • 与MAX811引脚兼容
更多细节
show more Icon

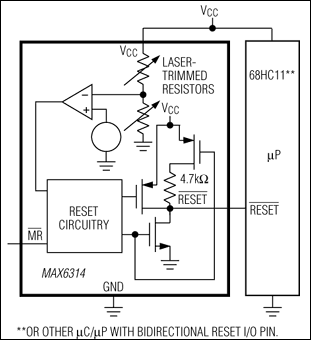

MAX6314低功耗CMOS微处理器(µP)监控电路可用于监控µP和数字系统中的电源。MAX6314具有双向低电平有效RESET输出,支持直接连接到具有双向复位输入的微处理器,例如68HC11。它无需外部元件,也不用进行调整,可实现非常可靠的低成本电路。MAX6314还提供去抖手动复位输入。

该器件执行单一功能:每当VCC电源电压下降至预设阈值以下或每当手动复位置位时,它都会将复位信号复位。在VCC上升到复位阈值以上或手动复位取消置位后,复位信号在内部编程的时间间隔(复位超时周期)内保持置位状态。

MAX6314具有工厂调整的复位阈值电压,范围为2.5V至5V,增量为100mV。另外还提供了1ms、20ms、140ms和1120ms(最小值)的预设超时周期。该器件采用SOT143封装。

对于带有开漏复位引脚的µP监控器,请参见MAX6315数据手册。



应用

  • 计算机:台式机、工作站、服务器
  • 控制器
  • 重要µP和µC电源监控
  • 智能仪器
  • 便携式电池供电设备
