MAX5886

3.3V、12位、500Msps、高动态性能DAC,差分LVDS输入

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 2
特性
  • 500Msps输出更新速率
  • 单电源3.3V工作
  • 出色的SFDR和IMD性能
    • 当fOUT = 30MHz (至奈奎斯特频率),SFDR = 76dBc
    • 当fOUT = 10MHz,IMD = -85dBc
    • 当fOUT = 61MHz,ACLR = 70dB
  • 满量程输出电流2mA至20mA
  • 兼容于差分LVDS的数字和时钟输入
  • 片上1.2V带隙基准
  • 低功耗130mW
  • 68引脚QFN-EP封装
更多细节
show more Icon

MAX5886是先进的12位、500Msps数模转换器(DAC),设计用于满足要求性能苛刻的信号合成应用,如无线基站和其它通讯应用。该DAC工作于3.3V单电源,提供无以伦比的动态性能,如76dBc的无杂散动态范围(SFDR) (fOUT = 30MHz时)。该DAC支持500Msps的更新速率,且功耗小于230mW。

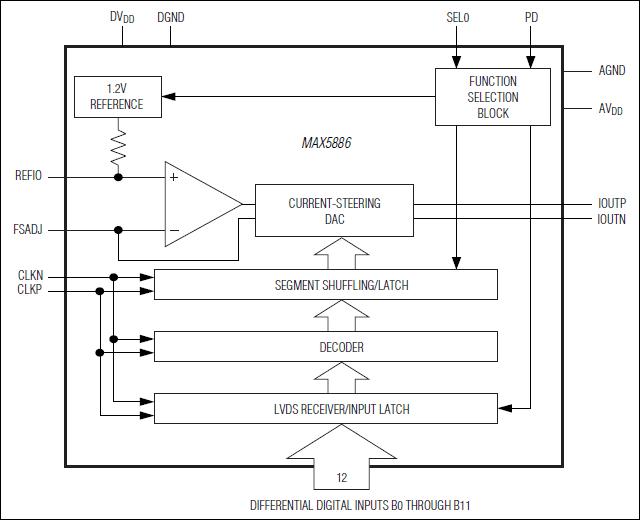

MAX5886采用电流导引结构,该结构支持满量程输出电流范围2mA至20mA,允许差分电压输出摆幅在0.1VP-P至1VP-P之间。

MAX5886具有集成的1.2V带隙基准和控制放大器,以保证高精度和低噪声特性。此外,单独的基准输入允许用户外接基准,以获得最大的灵活性和提高增益精度。

MAX5886的数字和时钟输入设计为兼容于低电压差分信号(LVDS)的电平。MAX5886提供焊盘裸露(EP)的68引脚QFN封装,满足扩展级工业温度范围(-40°C至+85°C)。

若需了解所有与该器件引脚兼容的12位/14位/16位高速DAC,请参考参数表

应用

  • 自动测试设备(ATE)
  • 基站:单载波/多载波UMTS、CDMA, GSM
  • 通信:LMDS、MMDS、点到点微波通信
  • 数字信号合成器
  • 仪表
产品模型 2

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX5886EGK+D
  • HTML
  • HTML
MAX5886EGK+TD
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 25, 2016

- 1622

ASSEMBLY

MAX5886EGK+D

量产

MAX5886EGK+TD

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 25, 2016

- 1622

arrow down

ASSEMBLY

MAX5886EGK+D

量产

MAX5886EGK+TD

量产

软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 1

MAX5887EVKIT

MAX5886、MAX5887和MAX5888评估板

zoom

MAX5887EVKIT

MAX5886、MAX5887和MAX5888评估板

MAX5886、MAX5887和MAX5888评估板

特性和优点

  • 快速的动态性能评估
  • 兼容于LVDS
  • SMA同轴连接器用于时钟输入和模拟输出
  • 50Ω匹配的时钟输入和模拟输出信号线
  • 单端至差动时钟信号转换电路
  • 差分电流输出至单端电压信号输出转换电路
  • 满量程电流输出设定为20mA
  • 提供1.25V外部基准源
  • 经过完全安装与测试

产品详情

MAX5888/MAX5887/MAX5888评估板(EV kit)是一块装配齐全、并通过测试的电路板,它包含了全部所需的元件,用来评估MAX5886 (12位)、MAX5887 (14位)和MAX5888 (16位)、500Msps、电流输出的数模转换器(DAC)的性能。该评估板要求兼容于低压差分信号(LVDS)的数据输入,单端时钟输入,3.3V供电电源,以简化板上操作。

应用

  • 自动测试设备(ATE)
  • 基站:单载波/多载波UMTS、CDMA, GSM
  • 通信:LMDS、MMDS、点到点微波通信
  • 数字信号合成器
  • 仪表
