MAX4940

双/四通道、单/双极性、高压数字脉冲发生器

更多 showmore-icon

便携式超声成像、工业探伤等高压应用的理想选择

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 单芯片内集成了高密度四通道脉冲发生器
  • 0至+220V单极性或±110V双极性输出
  • 8.5Ω (典型值)输出阻抗、2.0A (典型值)输出电流
  • 21Ω (典型值)有源钳位始终保持有效状态,集成反向保护二极管
  • 集成输出二极管(MAX4940A)
  • 三电平应用中没有特殊的电源排序要求
  • 保持匹配的上升/下降时间和传输延时
  • CMOS兼容逻辑输入

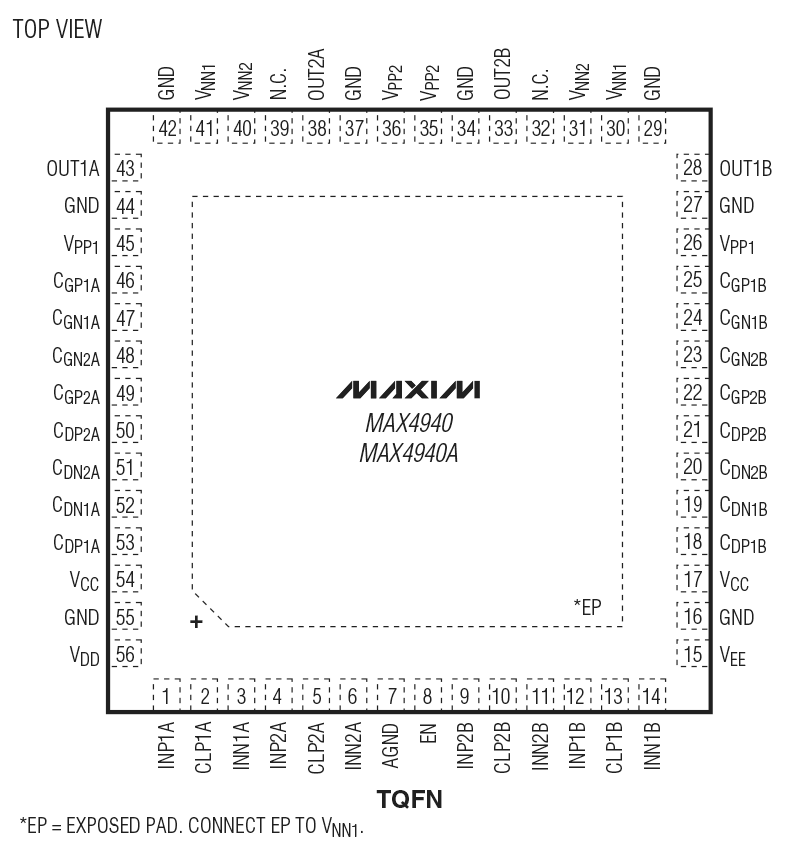

  • 56引脚、8mm x 8mm TQFN封装
更多细节
show more Icon

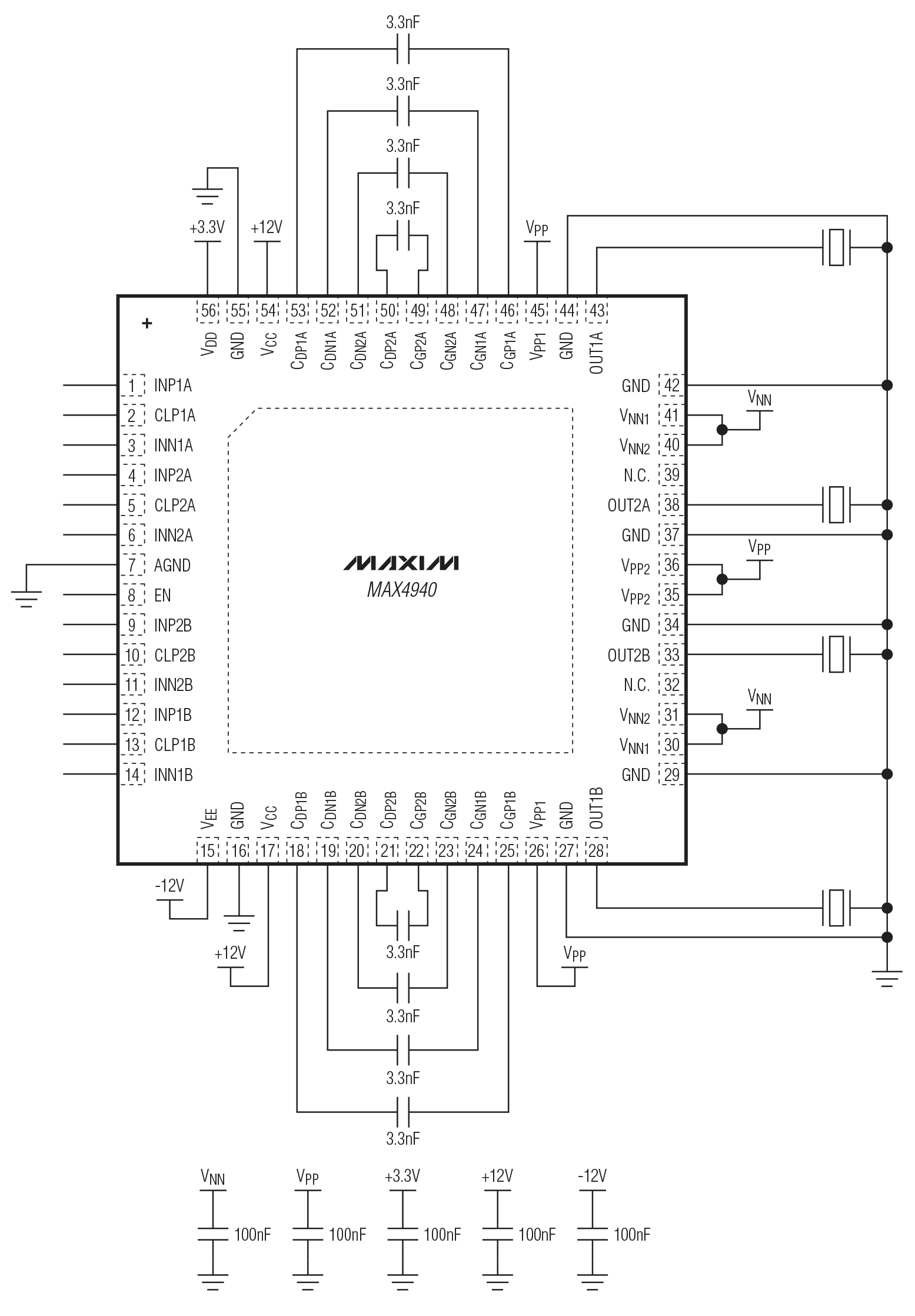

MAX4940/MAX4940A集成电路可从低压逻辑输入产生高压、高频单极性或双极性脉冲输出。这两款四通道/双通道脉冲发生器具有独立的逻辑输入、带有源钳位的高压脉冲发生器输出以及独立的高压电源输入。

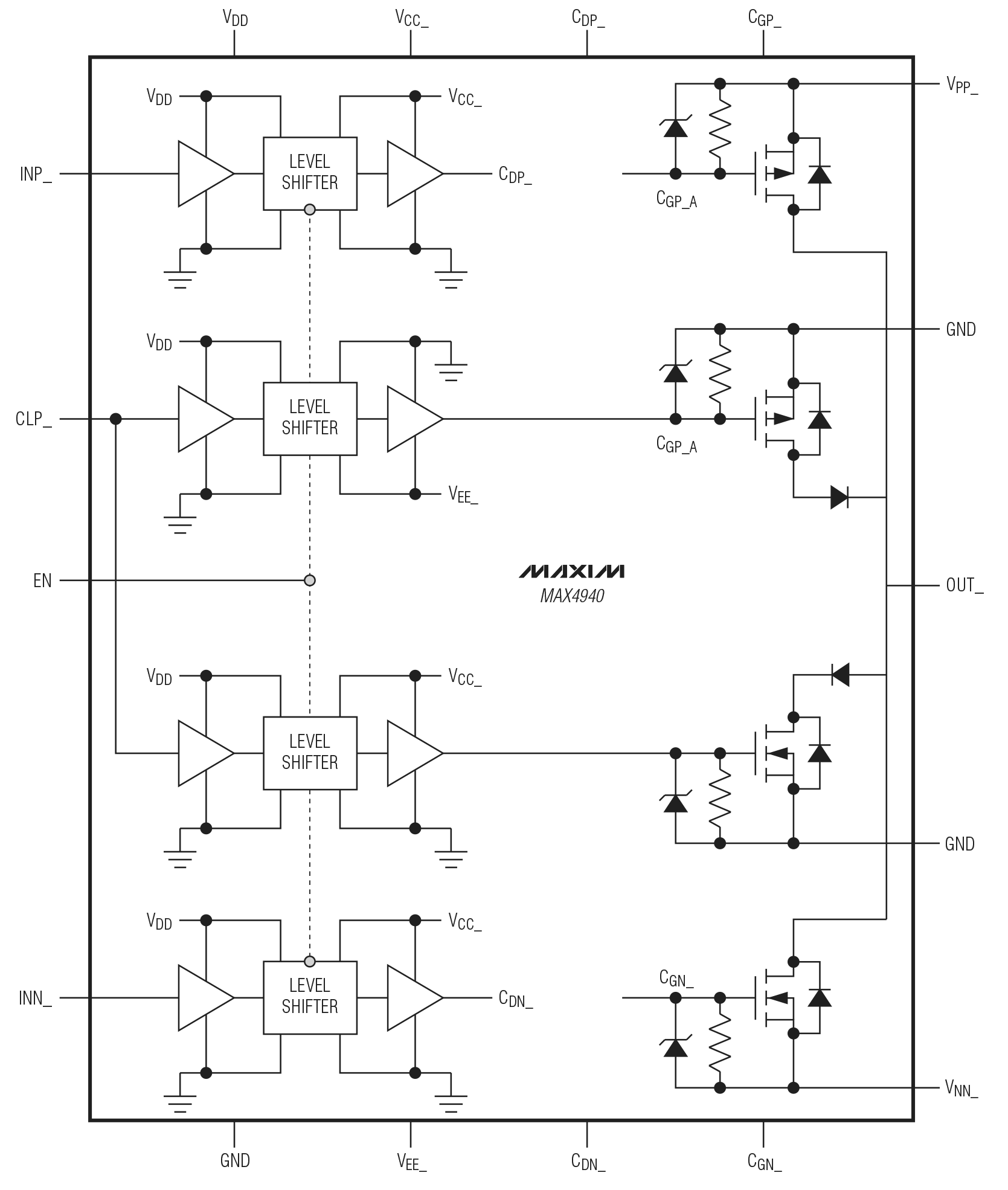

MAX4940/MAX4940A具有四通道、高压脉冲发生器,其高压输出端具有8.5Ω输出阻抗,有源钳位阻抗为21Ω。高压输出可确保提供2.0A (典型值)输出电流。所有器件的每个通道都通过两个逻辑输入控制正、负脉冲。MAX4940/MAX4940A通过专用输入控制有源钳位。所有器件具有独立的使能输入EN,数字输入均与CMOS电平兼容(参考完整数据资料中的定购信息/选型指南)。

MAX4940/MAX4940A采用带裸焊盘的56引脚、8mm x 8mm TQFN封装,工作在0°C至+70°C商业级温度范围。

警告: MAX4940/MAX4940A设计工作于高压,须谨慎操作。

应用

  • 清洗设备
  • 探伤检测
  • 压电驱动器
  • 测试仪表
  • 超声医疗成像

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX4940ACTN+
  • HTML
  • HTML
MAX4940ACTN+T
  • HTML
  • HTML
MAX4940CTN+
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

MAX4940EVKIT

MAX4940和MAX4940A评估板/主板

zoom

MAX4940EVKIT

MAX4940和MAX4940A评估板/主板

MAX4940和MAX4940A评估板/主板

特性和优点

  • 3.5mm示波器探头插孔
  • 经过验证的PCB布局
  • 完全安装并经过测试
  • 独立的信号发生器(MAX4940MB+)

产品详情

MAX4940评估板(EV kit)提供经过验证的设计,用于评估MAX4940四通道、高压脉冲驱动器。MAX4940评估板可由MAX4940主板驱动,该主板包含基于Altera EPM1270F256C5N MAX II CPLD的信号发生器。

MAX4940评估板出厂时预先安装了MAX4940CTN+。如需评估引脚兼容的MAX4940ACTN+,请联系工厂申请免费样品。

为实现全面评估,还提供了测试波形发生器,请在购买MAX4940EVKIT+的同时定购MAX4940MB+。

应用

  • 清洗设备
  • 探伤检测
  • 压电驱动器
  • 测试仪表
  • 超声医疗成像

MAX4940MB

MAX4940和MAX4940A评估板/主板

zoom

MAX4940MB

MAX4940和MAX4940A评估板/主板

MAX4940和MAX4940A评估板/主板

特性和优点

  • 3.5mm示波器探头插孔
  • 经过验证的PCB布局
  • 完全安装并经过测试
  • 独立的信号发生器(MAX4940MB+)

产品详情

MAX4940评估板(EV kit)提供经过验证的设计,用于评估MAX4940四通道、高压脉冲驱动器。MAX4940评估板可由MAX4940主板驱动,该主板包含基于Altera EPM1270F256C5N MAX II CPLD的信号发生器。

MAX4940评估板出厂时预先安装了MAX4940CTN+。如需评估引脚兼容的MAX4940ACTN+,请联系工厂申请免费样品。

为实现全面评估,还提供了测试波形发生器,请在购买MAX4940EVKIT+的同时定购MAX4940MB+。

应用

  • 清洗设备
  • 探伤检测
  • 压电驱动器
  • 测试仪表
  • 超声医疗成像
