MAX2067

50MHz至1000MHz高线性度、可通过串口/模拟控制的VGA

更多 showmore-icon

业内唯一的可完全编程模拟VGA

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 2
特性
  • 50MHz至1000MHz RF频率范围
  • 引脚兼容系列包括
    • MAX2065 (模拟/数字VGA)
    • MAX2066 (数字VGA)
  • +21.9dB (典型值)最大增益
  • 100MHz带宽内保持0.5dB的增益平坦度
  • 31dB增益范围
  • 内置DAC用于模拟衰减控制
  • 出色的线性特性(放大器配置为最后一级)
    • +43dBm OIP3
    • +66dBm OIP2
    • 输出1dB压缩点为+19dBm
    • -70dBc HD2
    • -87dBc HD3
  • 4dB典型噪声系数(NF)
  • +5V单电源供电(可选择+3.3V单电源供电)
  • 外部电流设置电阻,提供降低功耗/降低性能的工作模式
更多细节
show more Icon

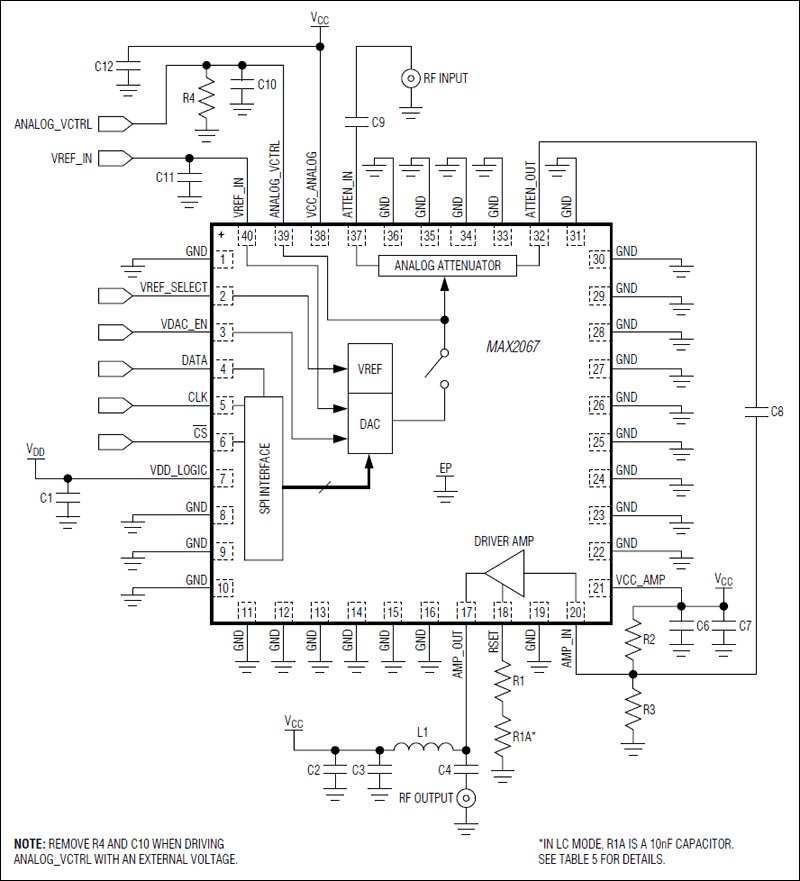

MAX2067高线性度、模拟调节可变增益放大器(VGA)是采用SiGe BiCMOS工艺的单芯片衰减器和放大器,针对50MHz至1000MHz频率范围的50Ω系统而设计(参见数据资料中的典型应用电路)。利用外部电压或通过SPI™兼容接口控制片上8位DAC实现衰减器模拟调节。

因为每一级电路都具有RF输入和RF输出,通过适当配置可以优化NF (放大器配置为第一级)或OIP3 (放大器配置为最后一级)。该器件还包含具有22dB增益的放大器(放大器本身),增益最大时NF为4dB (包括衰减器的插入损耗),并提供+43dBm的高OIP3。这些特性使得MAX2067能够为众多接收器和发射器提供一个理想的VGA。

此外,MAX2067采用+5V单电源供电时,具有最优的性能。工作在+3.3V单电源时,性能指标略有降低,可以调节偏置电压在电流损耗和线性度方面进行折中。器件采用紧凑、带裸焊盘的40引脚、薄型QFN封装(6mm x 6mm),工作在扩展级温度范围(TC = -40°C至+85°C)。

应用

  • 电缆调制解调器终端系统(CMTS)
  • 蜂窝频段WCDMA和cdma2000®基站
  • 固定宽带无线接入
  • GSM 850/GSM 900 EDGE基站
  • 中频和射频增益级设计
  • 军用系统
  • RFID手持产品或入口读卡器
  • 温补电路
  • 视频点播(VOD)和DOCSIS®兼容的EDGE QAM调制器
  • WiMAX、LTE基站和用户驻地设备
  • 无线本地环路
