MAX2057

1300MHz至2700MHz可变增益放大器,具有模拟增益控制

更多 showmore-icon

高性能RF VGA,具有42dB线性控制动态范围和37dBm固定OIP3

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 2
特性
  • 1300MHz至2700MHz RF频率范围†
  • 37dBm固定OIP3 (在所有增益设置下)
  • 输出1dB压缩点为23.8dBm
  • 最大增益设置时具有15.5dB增益(典型值)
  • 在100MHz带宽内增益平坦度为0.5dB
  • 最大增益设置(使用1个衰减器)时噪声系数为6dB
  • 两种增益控制范围:21dB和42dB
  • 模拟增益控制
  • +5V单电源供电
  • 引脚兼容于MAX2056 800MHz至1000MHz RF VGA
  • 外部电流设置电阻提供VGA工作模式选择,具有降低功耗/降低性能模式选项
  • 提供无铅封装
更多细节
show more Icon

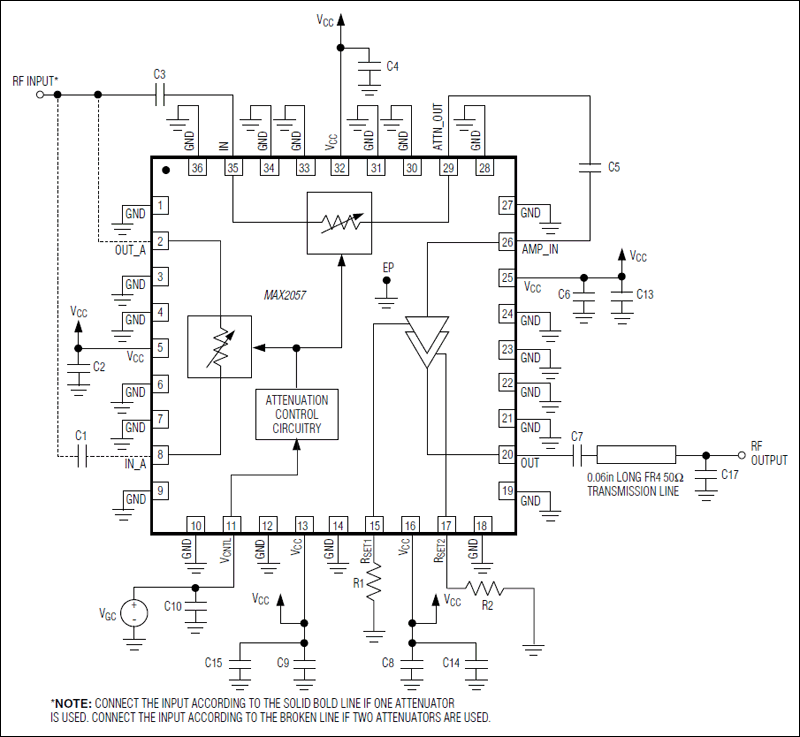

MAX2057是通用、高性能可变增益放大器(VGA),设计工作在1300MHz至2700MHz频率范围†。该器件增益为15.5dB,噪声系数为6dB,输出1dB压缩点为23.8dBm。MAX2057在整个衰减范围内还可维持高达37dBm的OIP3。另外,片上模拟衰减器在可选的21dB或42dB控制范围内能够获得无限制的控制和高衰减精度。这些特性使MAX2057为DCS/PCS、cdma2000®、W-CDMA和PHS/PAS发送器和功率放大器AGC电路提供了一个理想的VGA。

MAX2057与MAX2056 800MHz至1000MHz VGA引脚兼容,使该系列放大器非常适合采用相同PCB布局的双频应用中。

MAX2057工作在+5V单电源,采用紧凑的、带裸露焊盘的36引脚、薄型QFN封装(6mm x 6mm x 0.8mm)。确保工作在-40°C至+85°C扩展级温度范围。

应用

  • 自动测试设备(ATE)
  • 宽带系统
  • cdmaOne™与cdma2000®基站发送器和功率放大器
  • DCS 1800/PCS 1900 2G和2.5G EDGE基站发送器和功率放大器
  • 数字与扩频通信系统
  • 地面微波链路
  • PHS/PAS基站发送器与和功率放大器
  • 接收器增益控制
  • 发送器增益控制
  • 发送器与功放
  • 发送器与功放
  • WCDMA、LTE、TD-SCDMA、TD-LTE发送器与功率放大器
