MAX2022

高动态范围、直接上/下变频、1500MHz至3000MHz正交调制器/解调器

更多 showmore-icon

高线性度、低噪声、2GHz ZIF调制器,能够处理4载波WCDMA Tx

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 2
特性
  • 1500MHz至3000MHz RF频率范围
  • 1500MHz至3000MHz LO频率范围
  • 功率可调:通过外部电流设置电阻选择工作在低功耗/低性能模式
  • 36引脚、6mm x 6mm TQFN封装,在小尺寸封装中提供较高隔离度
  • 调制器工作(2140MHz):
    • 符合四载频WCDMA 65dBc ACLR
    • 23.3dBm典型OIP3
    • 51.5dBm典型OIP2
    • 45.7dBc典型边带抑制
    • -40dBm典型LO泄漏
    • -173.2dBm/Hz典型输出噪声,无需RF输出滤波器
    • 宽带基带输入
    • 具有DC耦合输入,可直接与发射DAC接口,无需昂贵的I/Q缓冲放大器
  • 解调器工作(1890MHz):
    • 39dBm典型IIP3
    • 58dBm典型IIP2
    • 9.2dB典型转换损耗
    • 9.4dB典型NF
更多细节
show more Icon

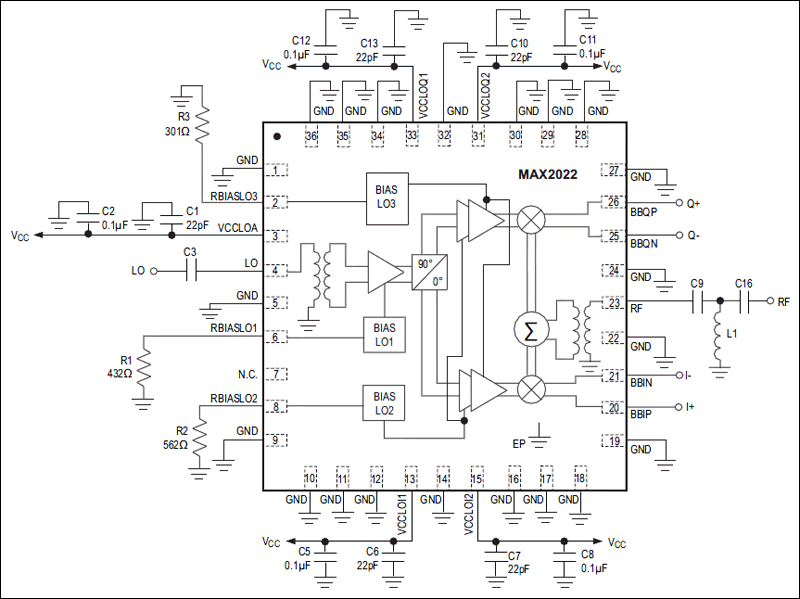

MAX2022低噪声、高线性度、直接变换正交调制器/解调器,设计用于单路和多路载波的1500MHz至3000MHz UMTS/WCDMA、LTE/TD-LTE、cdma2000®和DCS/PCS基站应用。与传统的基于IF的双变频系统相比,直接变换结构具有很好的特性,可以显著地降低发射机或接收机成本、元件数量以及功耗。

除具有优异的线性度和噪声性能之外,MAX2022还具有非常高的集成度。该器件包括两个用于调制或解调同相正交信号的匹配无源混频器、三个LO混频放大驱动器以及一个LO正交分频器。片内集成不平衡变压器,支持单端RF与LO连接。此外,器件还具有基带输入匹配特性,可直接与发送DAC接口,无需昂贵的I/Q缓冲放大器。

MAX2022工作于+5V单电源,采用紧凑的、带有裸焊盘的、36引脚TQFN封装(6mm x 6mm)。在-40°C至+85°C扩展级温度范围内,器件的电气性能可有效保证。

应用

  • 数字与扩频通信系统
  • 固定宽带无线接入
  • 微波链路
  • 军用系统
  • PHS/PAS基站
  • 预校正发送器
  • 个人移动无线装置(PMR)
  • 单载波与多载波cdmaOne™和cdma2000基站
  • 单载波与多载波DCS 1800/PCS 1900 EDGE基站
  • 单载波与多载波WCDMA/UMTS和LTE/TDLTE基站
  • 无线本地环路(WLL)
产品模型 2

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX2022ETX+
  • HTML
  • HTML
MAX2022ETX+T
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX2022_EVKIT

MAX2022评估板

zoom

MAX2022_EVKIT

MAX2022评估板

MAX2022评估板

特性和优点

  • 完全安装并经过测试
  • 输入和输出端口均带有50Ω SMA连接器
  • 1500MHz至2500MHz的RF范围
  • 高线性度以及低噪声的性能
  • 宽带基带输入/输出
  • DC耦合输入,可直接连接与DAC/ADC接口
  • 产品详情

    MAX2022评估板(EV kit)简化了MAX2022直上变频(下变频)正交调制器(解调器)的评估,MAX2022专门针对UMTS/WCDMA,cdma2000®,DCS/PCS,以及WiMAXSM基站应用。该评估板出厂时已经完全安装并经过测试。评估板的输入和输出端口带有标准的50Ω SMA连接器,可以使用RF测试设备在试验平台上快速、简单的进行评估。

    本文挡给出了评估该器件所需要的测试设备列表、验证功能的简明测试流程、评估板的电路原理图、评估板原材料清单(BOM)以及印刷电路板每层的布线图。

    应用

    • 数字与扩频通信系统
    • 固定宽带无线接入
    • 微波链路
    • 军用系统
    • PHS/PAS基站
    • 预校正发送器
    • 个人移动无线装置(PMR)
    • 单载波与多载波cdmaOne™和cdma2000基站
    • 单载波与多载波DCS 1800/PCS 1900 EDGE基站
    • 单载波与多载波WCDMA/UMTS基站
    • 无线本地环路(WLL)
