MAX19791
量产50MHz至4000MHz双通道模拟电压可变增益衰减器,内置10位SPI控制DAC
高性能RF VVA具有46dB线性可调的动态范围和优异的衰减平坦度
- 产品模型
- 2
产品详情
- 覆盖较宽的频率范围
- 50MHz至4000MHz RF频率范围
- 高线性度
- 整个衰减范围内,IIP3优于+37.4dBm
- +22.6dBm输入P1dB
- 单一芯片集成两路模拟衰减器
- 两种便利的控制方式
- 一路模拟电压信号控制
- 片上SPI控制的10位DAC
- 步进/步降脉冲控制输入
- 灵活的衰减范围控制
- 23dB (每路衰减器)
- 46dB (两路衰减器级联)
- 线性模拟控制响应曲线(dB/V)简化自动电平控制和增益调整算法
- 在较宽的频率范围和衰减设置下保持优异的衰减平坦度
- 片上比较器(逐次逼近测量衰减器控制电压)
- 13mA较低的电源电流
- 5V或3.3V单电源供电
- 引脚兼容于MAX19792和MAX19793
- 引脚兼容于MAX19794并附带两个旁路电容
- PCB布板兼容于MAX19790
- 无铅(Pb)封装

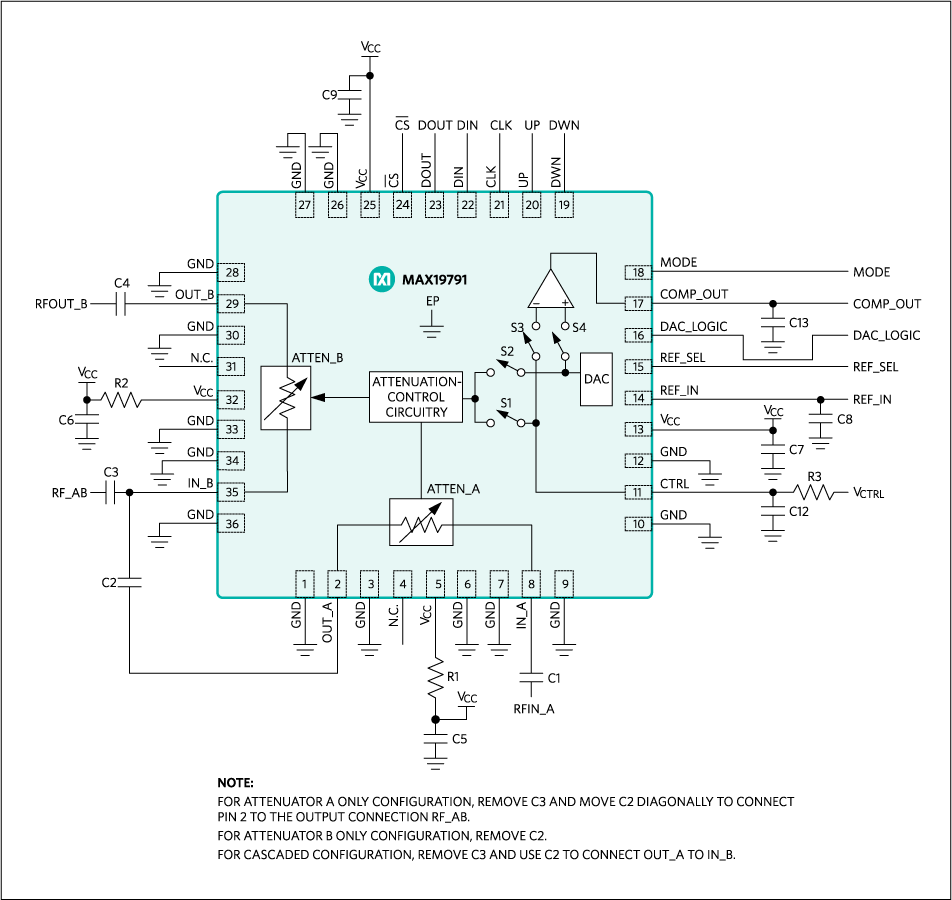

MAX19791为双路、通用模拟电压可变增益衰减器(VVA),设计用于工作在50MHz至4000MHz频率范围的50Ω系统。器件包括一个专有的控制电路,可提供23dB衰减范围(每路衰减器),具有8dB/V的典型线性控制斜率。
两路衰减器共用一个共模模拟控制信号,可以级联产生46dB的总衰减范围,获得16dB/V (5V供电)的典型线性控制斜率。
此外,也可利用片上4线SPI接口控制的10位DAC控制两路衰减器,步进/步降功能允许用户通过脉冲信号控制衰减器,无需SPI接口编程。
MAX19791为单芯片设计,采用Maxim专有的SiGe BiCMOS工艺。器件采用+5V或+3.3V单电源供电,提供紧凑的36引脚TQFN封装(6mm x 6mm x 0.8mm),带有裸焊盘。在-40°C至+100°C扩展级温度范围内确保电气规格。
应用
- 自动电平控制(ALC)
- 宽带应用系统,包括:无线基础架构的数字及扩频通信系统
- 通用测试设备
- 增益调节
- 微波点对点系统
- 接收器增益控制
- 温度补偿电路
- 发送器增益控制
- VSAT/卫星调制解调器
- WCDMA/LTE、TD-SCDMA/TD-LTE、WiMAX®、cdma2000®、GSM/EDGE和MMDS基站
参考资料
数据手册 1
可靠性数据 1
技术文章 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
MAX19791ETX+ | 36-LFCSP-6X6X0.75 | ||
MAX19791ETX+T | 36-LFCSP-6X6X0.75 |
