MAX1338

14位、4路、软件可编程、多量程、同时采样ADC

更多 showmore-icon

业内唯一的ADC,具有软件可选的输入范围和同时采样电路,可有效节省电路板尺寸,分辨率为14位

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 2
特性
  • 每通道的采样速率为150ksps
  • 所有4个通道同时采样
    • 16ns孔径延迟
    • 100ps孔径延迟匹配
  • 可通过软件独立选择各通道的输入范围:±10V、±5V、±2.5V和±1.25V
  • 能承受±17V故障电压输入
  • 在10kHz输入时,动态特性为
    • SNR:77dB
    • SINAD:76dB
    • SFDR:98dBc
    • THD:-83dBc
  • 直流特性
    • INL:±2 LSB
    • DNL:±1 LSB
    • 失调误差:±4 LSB
    • 增益误差:±0.1% FSR
  • 14位并行接口
  • 内部时钟和基准电压
  • +5V模拟和数字电源电压
  • +2.7V至+5.25V数字I/O电源电压
  • 56引脚薄型QFP封装(8mm x 8mm x 0.8mm)
更多细节
show more Icon

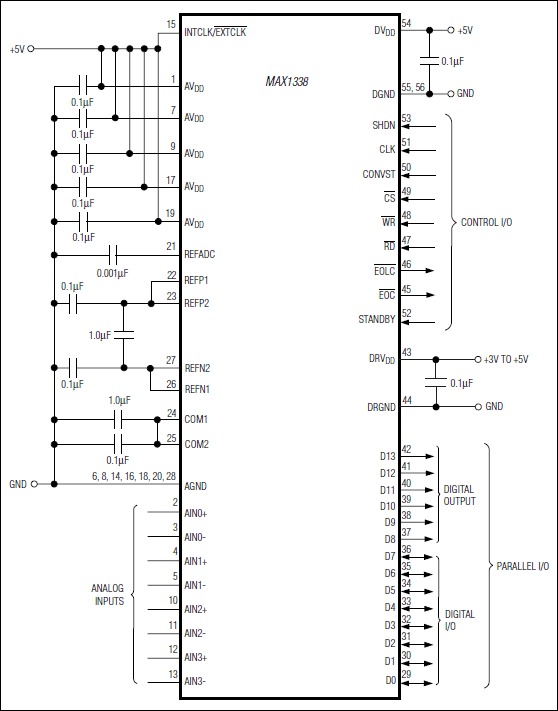

MAX1338是一款14位模/数转换器(ADC),提供四个同时采样、全差分输入通道,每个通道具备独立的采样/保持(T/H)电路。每个输入通道都可通过软件编程独立设置为±10V、±5V、±2.5V和±1.25V的输入范围。输入通道具有承受±17V故障电压的能力。内部T/H电路具有16ns的孔径延迟和100ps的孔径延迟匹配。

14位并行总线可为每通道提供150ksps的转换结果输出(所有四通道总共为600ksps)。MAX1338具有片上振荡器和2.5V内部基准。还可采用外部时钟和/或外部基准。

MAX1338的模拟输入和数字核心采用+5V电源工作。器件的数字I/O口采用+2.7V至+5.25V电源工作。MAX1338具有两种功率节省模式:待机模式和关断模式。其中待机模式允许快速唤醒,并将静态电流降低至4mA (典型值),关断模式使睡眠电流降至小于10µA (典型值)。

MAX1338提供8mm x 8mm x 0.8mm、56引脚、薄型QFN封装。器件工作于-40°C至+85°C工业级温度范围。

应用

  • 电机控制:3相电压、电流与功率测量
  • 多路数据记录仪
  • 光通信设备
  • 振动分析
