LTM2881

完整的隔离型 RS485 / RS422 μModule 收发器和电源

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • RS485 / RS422 收发器:2500VRMS (对于一分钟)
  • UL-CSA 认证文档 #E151738
  • CSA 元器件验收通知 5A
  • 隔离的 DC 电源: 5V (高达 200mA)
  • 无需外部元件
  • 20Mbps 或低 EMI 250kbps 数据速率
  • 高 ESD 防护:±15kV HBM (在收发器接口)
  • 可承受的高共模瞬变:30kV/μs
  • 集成可选 120Ω 终端
  • 3.3V (LTM2881-3) 或 5.0V (LTM2881-5) 工作
  • 用于提供灵活数字接口的 1.62V 至 5.5V 逻辑电源引脚
  • 最大连续工作电压:560VPEAK
  • 高输入阻抗故障保险 RS485 接收器
  • 电流限制驱动器和热停机
  • 与 TIA/EIA-485-A 和 PROFIBUS 规格相兼容
  • 在内部故障条件下提供高阻抗输出
  • 低电流停机模式 (<10µV)
  • 通用型 CMOS 隔离通道
  • 小外形的扁平 (15mm x 11.25mm) 表面贴装型 BGA 和 LGA 封装
更多细节
show more Icon

LTM®2881 是一款完整的电流隔离型全双工 RS485 / RS422 μModule® 收发器。它无需使用外部元件。单个电源通过一个集成、隔离、低噪声、高效 5V 输出 DC/DC 转换器为接口的两侧供电。

耦合电感器和一个隔离电源变压器在线路收发器和逻辑接口之间提供了 2500VRMS 的隔离。该器件非常适合于那些接地环路断开的系统,允许很大的共模电压变化。在共模瞬变 >30kV/μs 的情况下,可以保证不间断的通信。

在转换速率受限的模式中,最大数据速率为 20Mbps 或 250kbps。发送数据 DI 和接收数据 RO 利用事件驱动型低抖动处理来实现。接收器具有一个 1/8 单位负载,每根总线能够支持多达 256 个节点。一个逻辑电源引脚提供了与 1.62V 至 5.5V 的不同逻辑电平的简易连接,这与主电源无关。

增强的 ESD 防护能力使得该器件能够承受高达 ±15kV 人体模型 (在至隔离电源的收发器接口引脚上) 和 ±10kV (通过至逻辑电源的隔离势垒),而不会发生闭锁或受损现象。



Applications

  • 隔离型 RS485 / RS422 接口
  • 工业网络
  • 断开 RS485 接地环路
  • 隔离型 PROFIBUS-DP 网络

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTM2881CV-3#PBF
  • HTML
  • HTML
LTM2881CV-5#PBF
  • HTML
  • HTML
LTM2881CY-3#PBF
  • HTML
  • HTML
LTM2881CY-5#PBF
  • HTML
  • HTML
LTM2881HV-3#PBF
  • HTML
  • HTML
LTM2881HV-5#PBF
  • HTML
  • HTML
LTM2881HY-3#PBF
  • HTML
  • HTML
LTM2881HY-5#PBF
  • HTML
  • HTML
LTM2881IV-3#PBF
  • HTML
  • HTML
LTM2881IV-5#PBF
  • HTML
  • HTML
LTM2881IY-3#PBF
  • HTML
  • HTML
LTM2881IY-5#PBF
  • HTML
  • HTML
LTM2881MPY-3#PBF
  • HTML
  • HTML
LTM2881MPY-5#PBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM2881CV-3#PBF

量产

LTM2881CV-5#PBF

量产

LTM2881CY-3#PBF

量产

LTM2881CY-5#PBF

量产

LTM2881HV-3#PBF

量产

LTM2881HV-5#PBF

量产

LTM2881HY-3#PBF

量产

LTM2881HY-5#PBF

量产

LTM2881IV-3#PBF

量产

LTM2881IV-5#PBF

量产

LTM2881IY-3#PBF

量产

LTM2881IY-5#PBF

量产

LTM2881MPY-3#PBF

量产

LTM2881MPY-5#PBF

量产

2月 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM2881CV-3#PBF

量产

LTM2881CV-5#PBF

量产

LTM2881CY-3#PBF

量产

LTM2881CY-5#PBF

量产

LTM2881HV-3#PBF

量产

LTM2881HV-5#PBF

量产

LTM2881HY-3#PBF

量产

LTM2881HY-5#PBF

量产

LTM2881IV-3#PBF

量产

LTM2881IV-5#PBF

量产

LTM2881IY-3#PBF

量产

LTM2881IY-5#PBF

量产

LTM2881MPY-3#PBF

量产

LTM2881MPY-5#PBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM2881CV-3#PBF

量产

LTM2881CV-5#PBF

量产

LTM2881CY-3#PBF

量产

LTM2881CY-5#PBF

量产

LTM2881HV-3#PBF

量产

LTM2881HV-5#PBF

量产

LTM2881HY-3#PBF

量产

LTM2881HY-5#PBF

量产

LTM2881IV-3#PBF

量产

LTM2881IV-5#PBF

量产

LTM2881IY-3#PBF

量产

LTM2881IY-5#PBF

量产

LTM2881MPY-3#PBF

量产

LTM2881MPY-5#PBF

量产

2月 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM2881CV-3#PBF

量产

LTM2881CV-5#PBF

量产

LTM2881CY-3#PBF

量产

LTM2881CY-5#PBF

量产

LTM2881HV-3#PBF

量产

LTM2881HV-5#PBF

量产

LTM2881HY-3#PBF

量产

LTM2881HY-5#PBF

量产

LTM2881IV-3#PBF

量产

LTM2881IV-5#PBF

量产

LTM2881IY-3#PBF

量产

LTM2881IY-5#PBF

量产

LTM2881MPY-3#PBF

量产

LTM2881MPY-5#PBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 4

reference details image

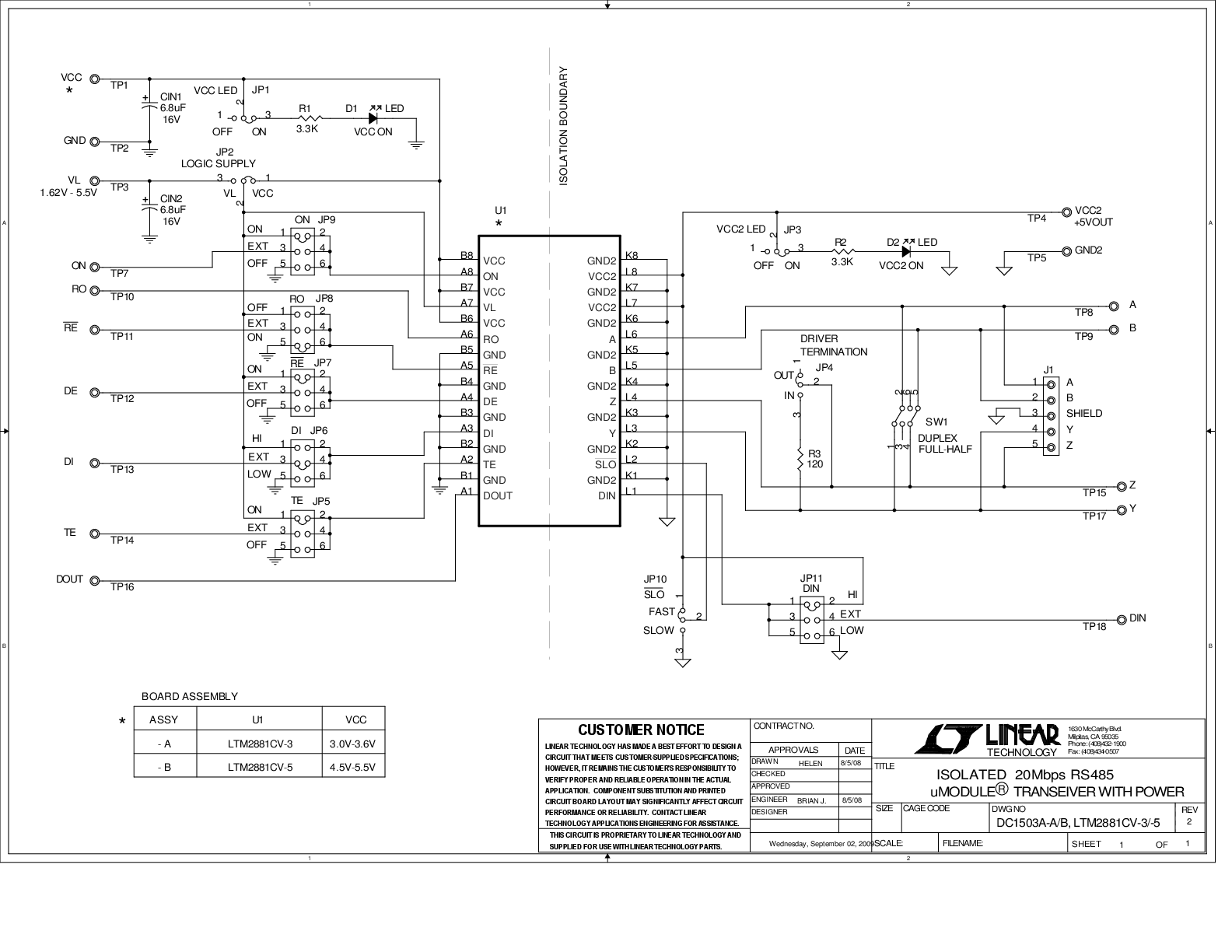

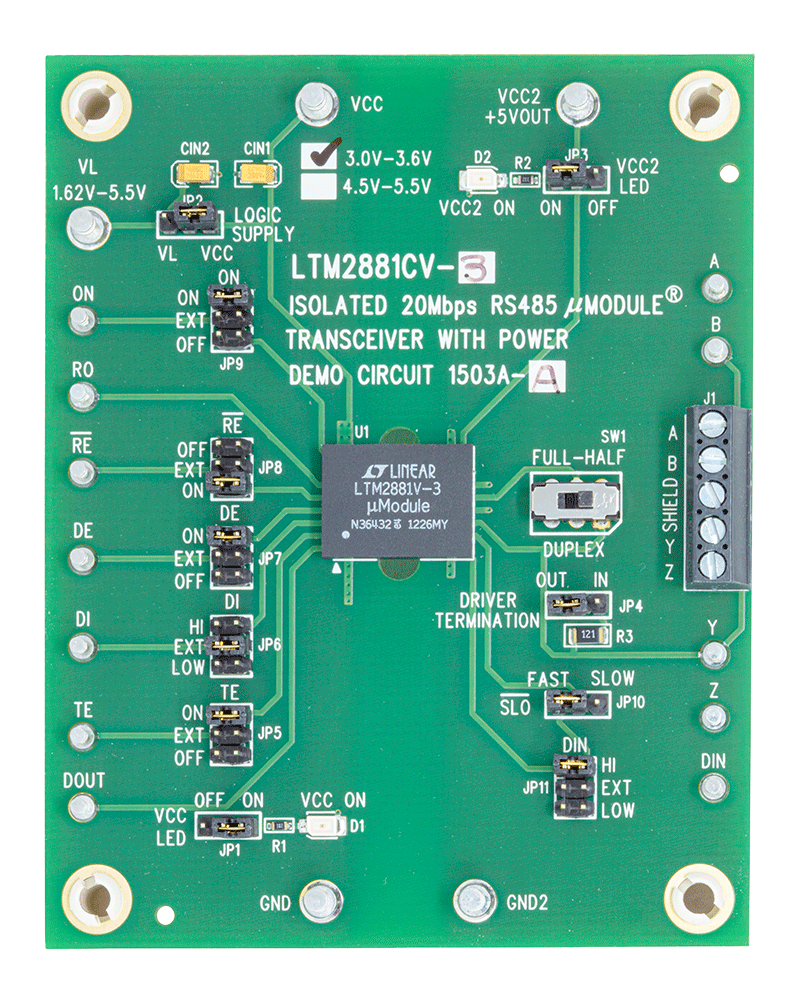

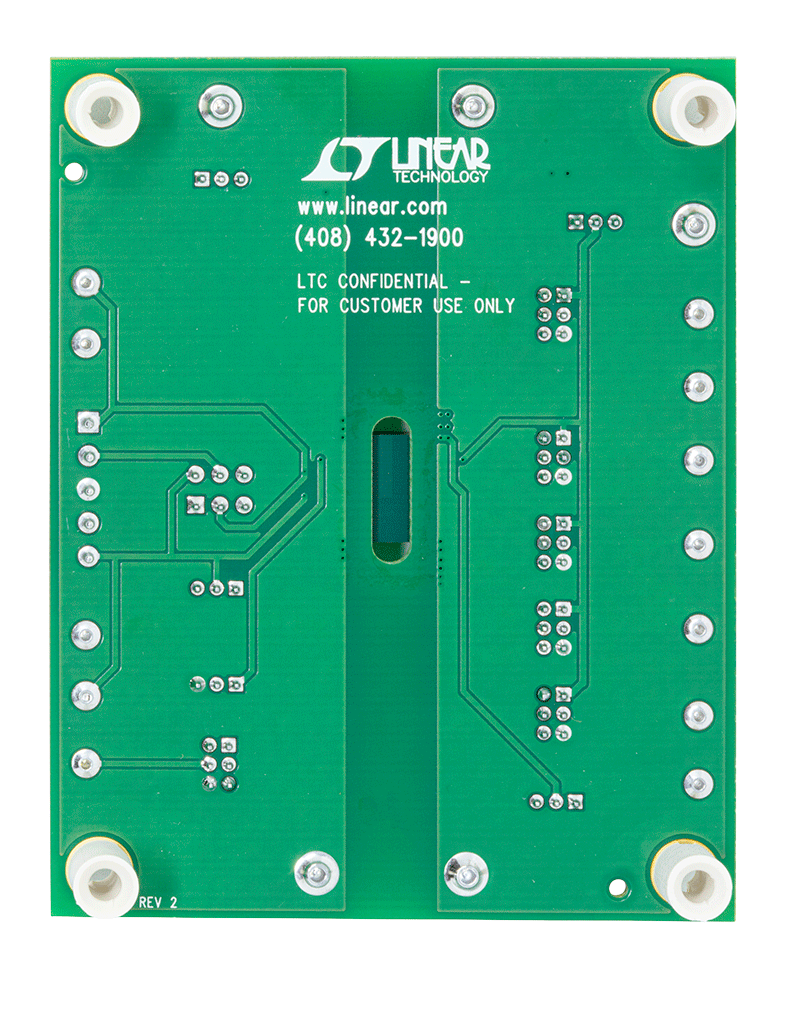

DC1503A-A

LTM2881-3 RS485 | µModule隔离器演示板(3.3V电源)

reference details image

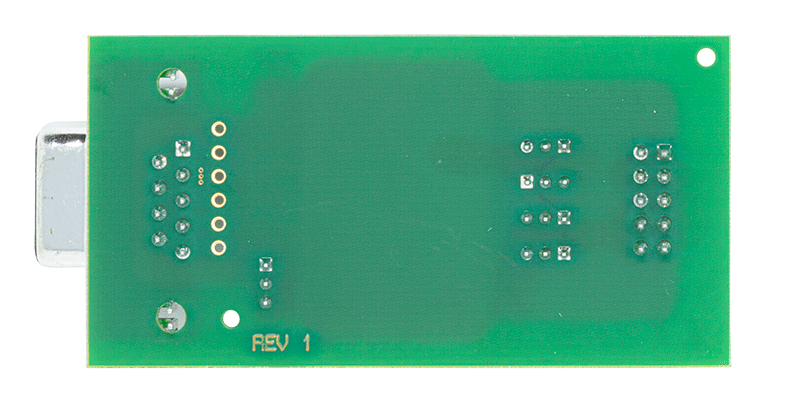

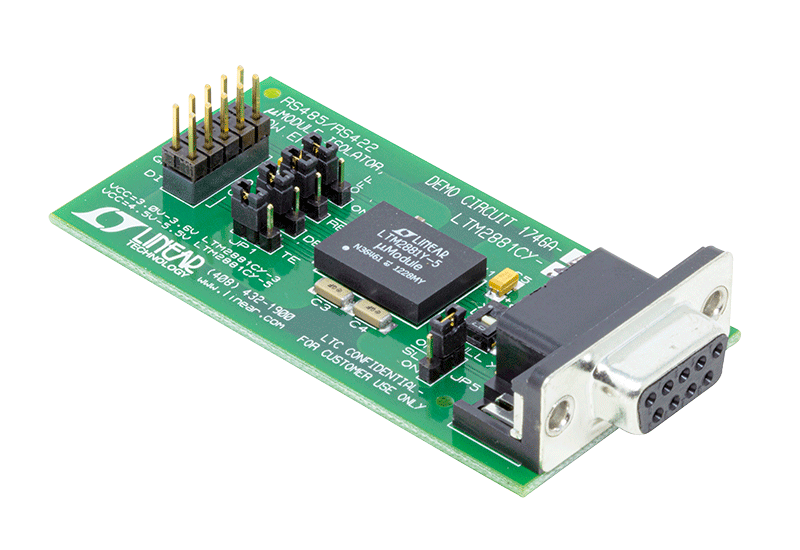

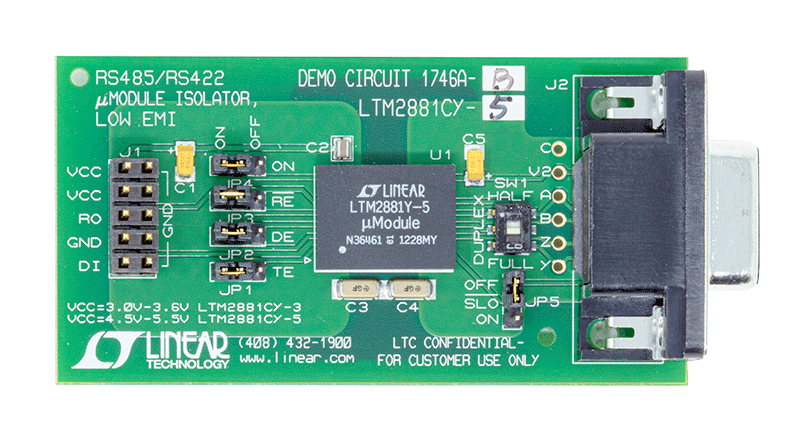

DC1746A-B

LTM2881-5 低EMI测试板(仅用于EMI评估目的,无VL和GPIO)

reference details image

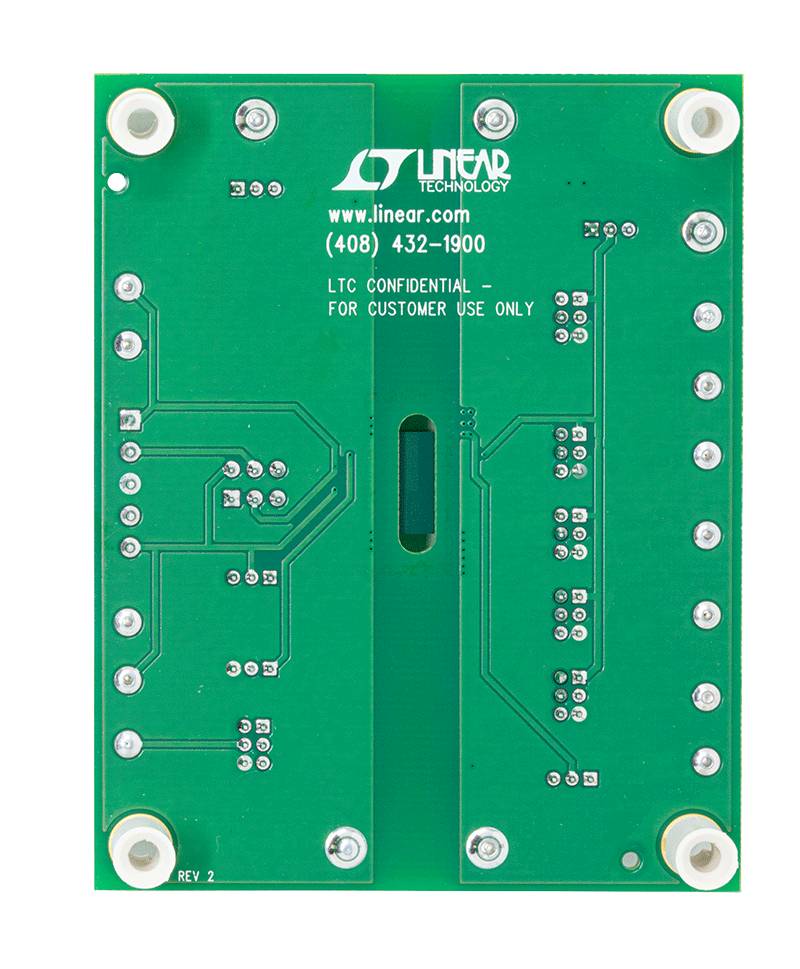

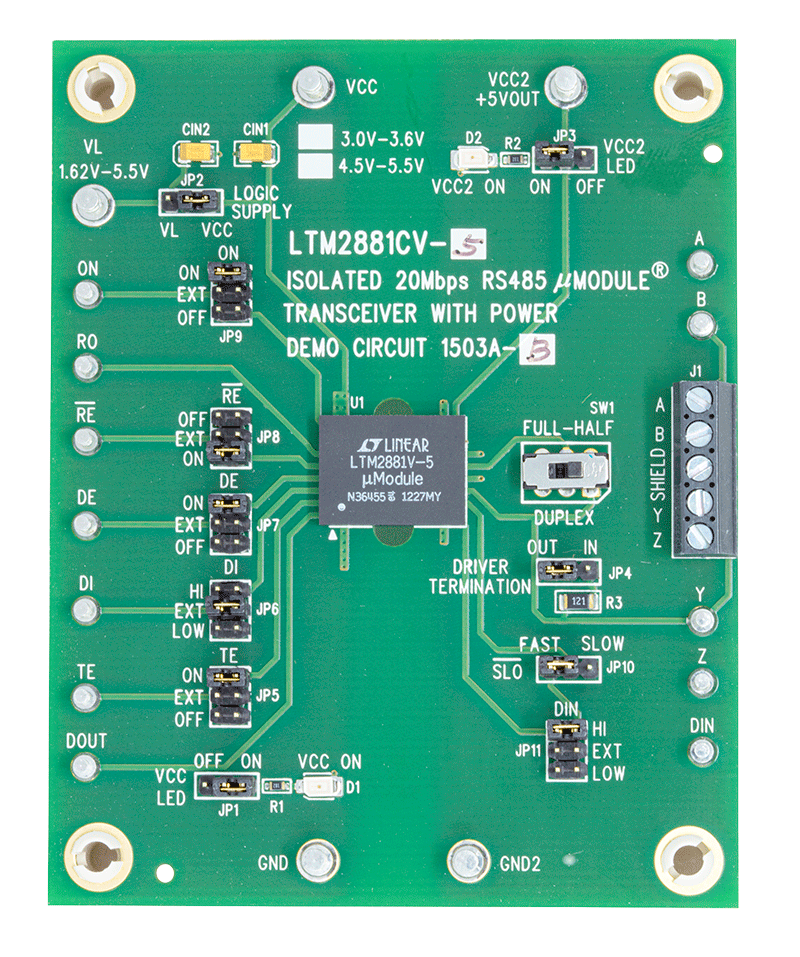

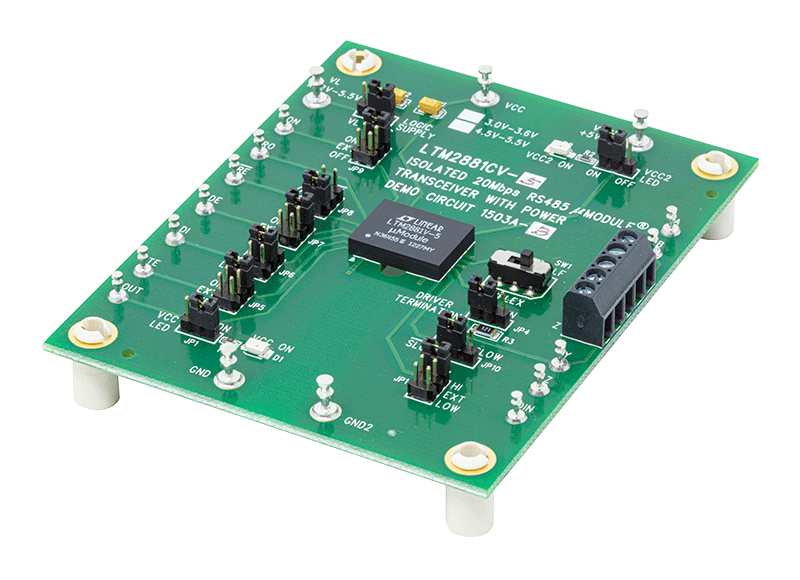

DC1503A-B

LTM2881-5 RS485 | µModule隔离器演示板(5.0V电源)

reference details image

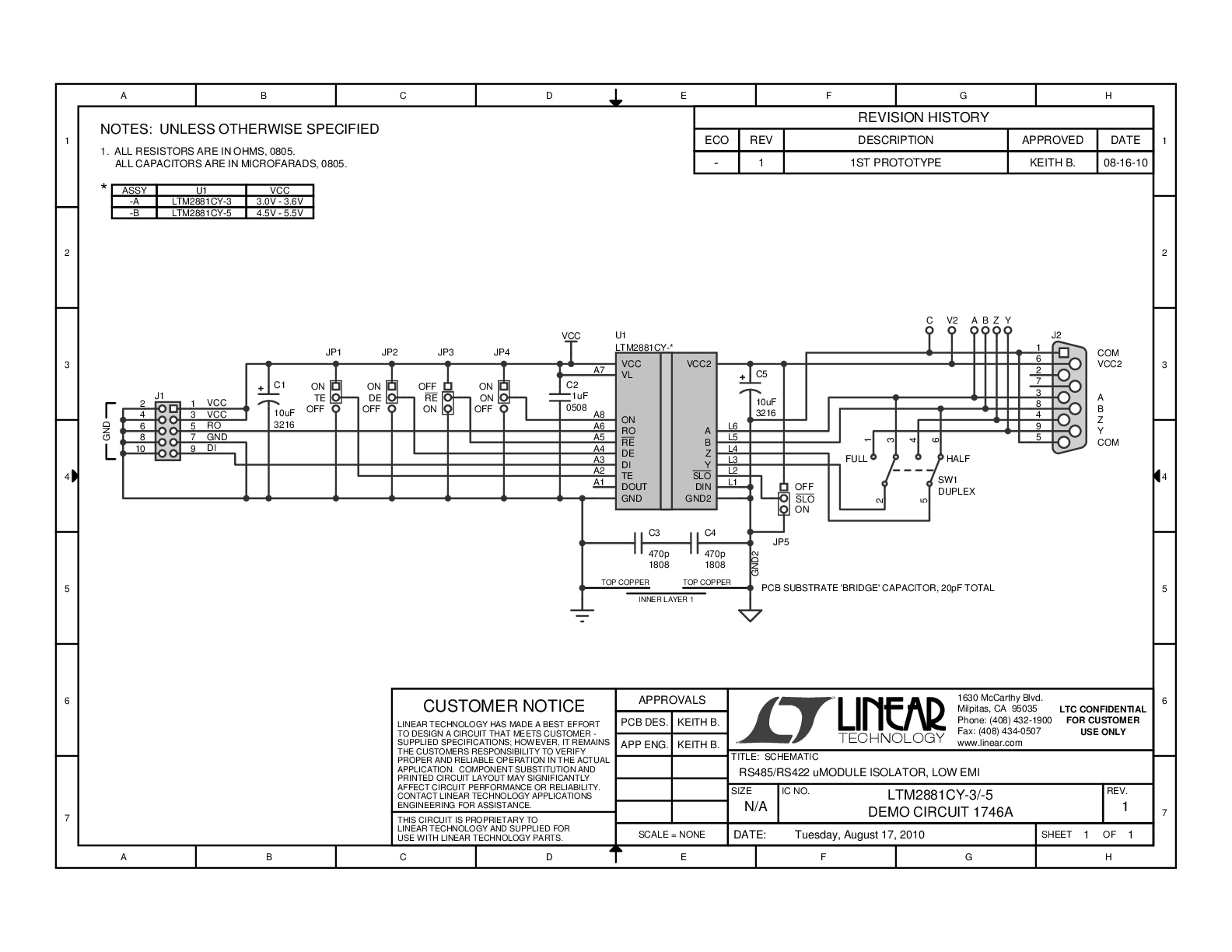

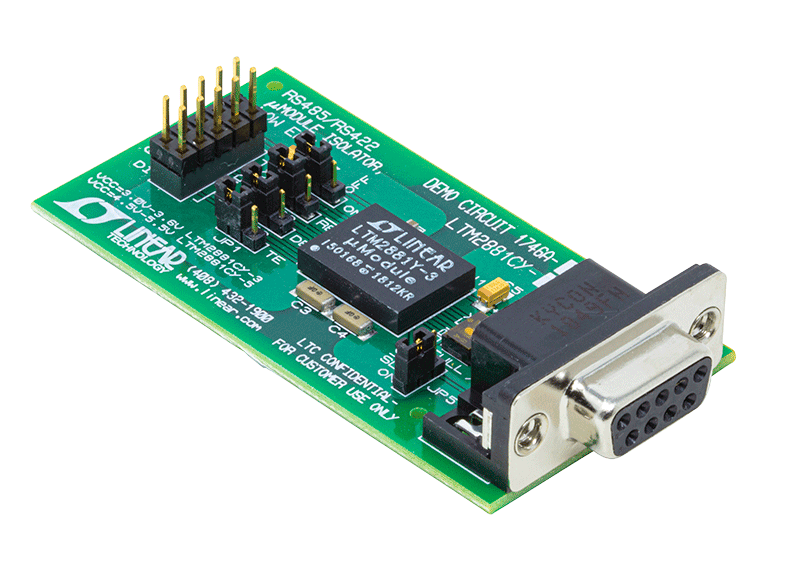

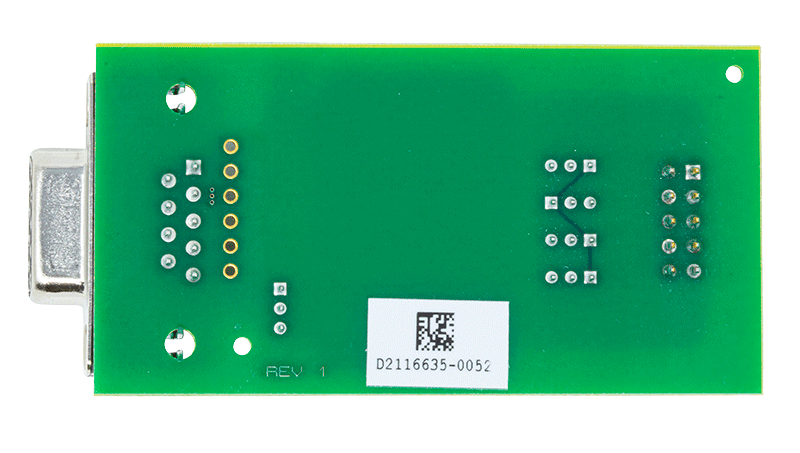

DC1746A-A

LTM2881-3 低EMI测试板(仅用于EMI评估目的,无VL和GPIO)
