LTC6957

低相位噪声、双输出缓冲器 / 驱动器 / 逻辑转换器

更多 showmore-icon

warning : 最后购买期限 tooltip
warning : 最后购买期限 tooltip
产品详情
产品模型 22
特性
  • 低相位噪声缓冲器 / 驱动器
  • 正弦波信号至逻辑电平的优化转换
  • 可提供 3 种逻辑输出类型
    • LVPECL
    • LVDS
    • CMOS
  • 附加的抖动:45fsRMS (LTC6957-1)
  • 频率范围高达 300MHz
  • 3.15V 至 3.45V 电源操作
  • 低摆率 3ps (典型值)
  • 全面规格在 –40°C 至 125°C
  • 12 引脚 MSOP 封装和 3mm x 3mm DFN 封装
更多细节
show more Icon

LTC®6957-1 / LTC6957-2 / LTC6957-3 / LTC6957-4 是一个非常低相位噪声、双输出 AC 信号缓冲器 / 驱动器 / 逻辑电平转换器系列。输入信号可以是一个正弦波或任何逻辑电平 (≤ 2VP-P)。该系列包括以下 4 个具有不同输出逻辑信号类型的成员:

     LTC6957-1:LVPECL 逻辑输出

     LTC6957-2:LVDS 逻辑输出

     LTC6957-3:CMOS 逻辑,同相输出

     LTC6957-4:CMOS 逻辑,互补型输出

LTC6957 将以极低的附加噪声进行任何逻辑信号的缓冲和分配,不过,在把正弦波信号转换为逻辑电平方面,该器件相比于同类产品确实更胜一筹。初始放大级具有可选的低通滤波,以较大限度地抑制噪声,同时仍然对信号实施放大以增加其摆率。当采用缓慢摆率的输入信号 (例如:一个典型的 10MHz 正弦波系统基准) 时,该输入级滤波 / 噪声限制特别有助于提供相位噪声尽可能低的信号。


应用

  • 系统基准频率分配
  • 高速 ADC、DAC、DDS 时钟驱动器
  • 军事和安全无线电
  • 低噪声定时触发器
  • 宽带无线收发器
  • 高速数据采集
  • 医学成像
  • 测试和测量

产品模型 22

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC6957HMS-1#PBF
  • HTML
  • HTML
LTC6957HMS-1#TRPBF
  • HTML
  • HTML
LTC6957HMS-2#PBF
  • HTML
  • HTML
LTC6957HMS-2#TRPBF
  • HTML
  • HTML
LTC6957HMS-3#PBF
  • HTML
  • HTML
LTC6957HMS-4#PBF
  • HTML
  • HTML
LTC6957IDD-1#PBF
  • HTML
  • HTML
LTC6957IDD-1#TRPBF
  • HTML
  • HTML
LTC6957IDD-2#PBF
  • HTML
  • HTML
LTC6957IDD-2#TRPBF
  • HTML
  • HTML
LTC6957IDD-3#PBF
  • HTML
  • HTML
LTC6957IDD-3#TRPBF
  • HTML
  • HTML
LTC6957IDD-4#PBF
  • HTML
  • HTML
LTC6957IDD-4#TRPBF
  • HTML
  • HTML
LTC6957IMS-1#PBF
  • HTML
  • HTML
LTC6957IMS-1#TRPBF
  • HTML
  • HTML
LTC6957IMS-2#PBF
  • HTML
  • HTML
LTC6957IMS-2#TRPBF
  • HTML
  • HTML
LTC6957IMS-3#PBF
  • HTML
  • HTML
LTC6957IMS-3#TRPBF
  • HTML
  • HTML
LTC6957IMS-4#PBF
  • HTML
  • HTML
LTC6957IMS-4#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 4, 2020

- 20_0129

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LTC6957HMS-1#PBF

最后购买期限

LTC6957HMS-1#TRPBF

最后购买期限

LTC6957HMS-2#PBF

最后购买期限

LTC6957HMS-2#TRPBF

最后购买期限

LTC6957HMS-3#PBF

最后购买期限

LTC6957HMS-4#PBF

最后购买期限

LTC6957IMS-1#PBF

最后购买期限

LTC6957IMS-1#TRPBF

最后购买期限

LTC6957IMS-2#PBF

最后购买期限

LTC6957IMS-2#TRPBF

最后购买期限

LTC6957IMS-3#PBF

最后购买期限

LTC6957IMS-3#TRPBF

最后购买期限

LTC6957IMS-4#PBF

最后购买期限

LTC6957IMS-4#TRPBF

最后购买期限

3月 20, 2024

- 23_0089

Obsolescence of Tower Fab3 (JAZZ-3) SBC35 Process

LTC6957HMS-1#PBF

最后购买期限

LTC6957HMS-1#TRPBF

最后购买期限

LTC6957HMS-2#PBF

最后购买期限

LTC6957HMS-2#TRPBF

最后购买期限

LTC6957HMS-3#PBF

最后购买期限

LTC6957HMS-4#PBF

最后购买期限

LTC6957IDD-1#PBF

最后购买期限

LTC6957IDD-1#TRPBF

最后购买期限

LTC6957IDD-2#PBF

最后购买期限

LTC6957IDD-2#TRPBF

最后购买期限

LTC6957IDD-3#PBF

最后购买期限

LTC6957IDD-3#TRPBF

最后购买期限

LTC6957IDD-4#PBF

最后购买期限

LTC6957IDD-4#TRPBF

最后购买期限

LTC6957IMS-1#PBF

最后购买期限

LTC6957IMS-1#TRPBF

最后购买期限

LTC6957IMS-2#PBF

最后购买期限

LTC6957IMS-2#TRPBF

最后购买期限

LTC6957IMS-3#PBF

最后购买期限

LTC6957IMS-3#TRPBF

最后购买期限

LTC6957IMS-4#PBF

最后购买期限

LTC6957IMS-4#TRPBF

最后购买期限

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 4, 2020

- 20_0129

arrow down

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LTC6957HMS-1#PBF

最后购买期限

LTC6957HMS-1#TRPBF

最后购买期限

LTC6957HMS-2#PBF

最后购买期限

LTC6957HMS-2#TRPBF

最后购买期限

LTC6957HMS-3#PBF

最后购买期限

LTC6957HMS-4#PBF

最后购买期限

LTC6957IMS-1#PBF

最后购买期限

LTC6957IMS-1#TRPBF

最后购买期限

LTC6957IMS-2#PBF

最后购买期限

LTC6957IMS-2#TRPBF

最后购买期限

LTC6957IMS-3#PBF

最后购买期限

LTC6957IMS-3#TRPBF

最后购买期限

LTC6957IMS-4#PBF

最后购买期限

LTC6957IMS-4#TRPBF

最后购买期限

3月 20, 2024

- 23_0089

arrow down

Obsolescence of Tower Fab3 (JAZZ-3) SBC35 Process

LTC6957HMS-1#PBF

最后购买期限

LTC6957HMS-1#TRPBF

最后购买期限

LTC6957HMS-2#PBF

最后购买期限

LTC6957HMS-2#TRPBF

最后购买期限

LTC6957HMS-3#PBF

最后购买期限

LTC6957HMS-4#PBF

最后购买期限

LTC6957IDD-1#PBF

最后购买期限

LTC6957IDD-1#TRPBF

最后购买期限

LTC6957IDD-2#PBF

最后购买期限

LTC6957IDD-2#TRPBF

最后购买期限

LTC6957IDD-3#PBF

最后购买期限

LTC6957IDD-3#TRPBF

最后购买期限

LTC6957IDD-4#PBF

最后购买期限

LTC6957IDD-4#TRPBF

最后购买期限

LTC6957IMS-1#PBF

最后购买期限

LTC6957IMS-1#TRPBF

最后购买期限

LTC6957IMS-2#PBF

最后购买期限

LTC6957IMS-2#TRPBF

最后购买期限

LTC6957IMS-3#PBF

最后购买期限

LTC6957IMS-3#TRPBF

最后购买期限

LTC6957IMS-4#PBF

最后购买期限

LTC6957IMS-4#TRPBF

最后购买期限

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 5

reference details image

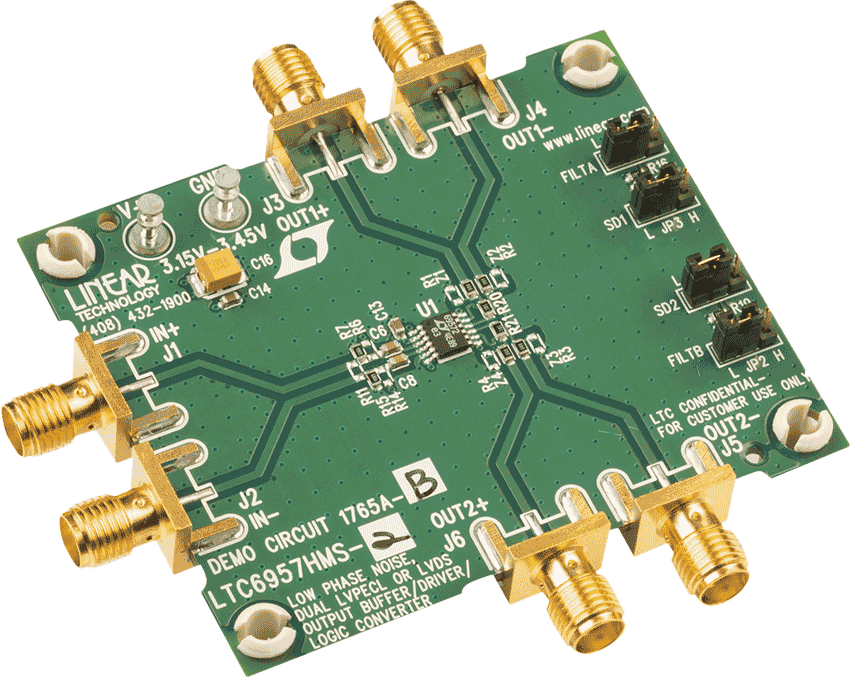

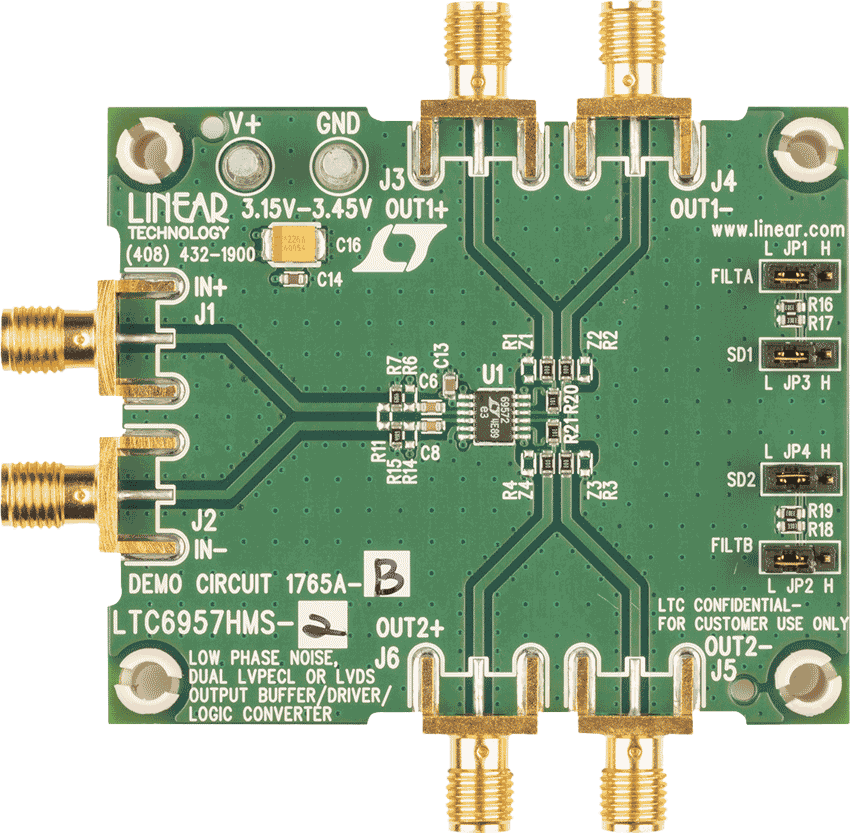

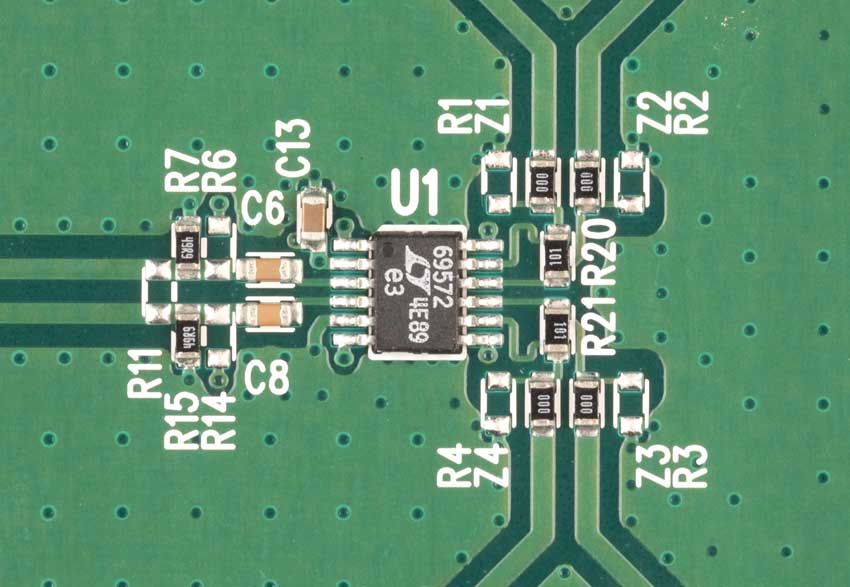

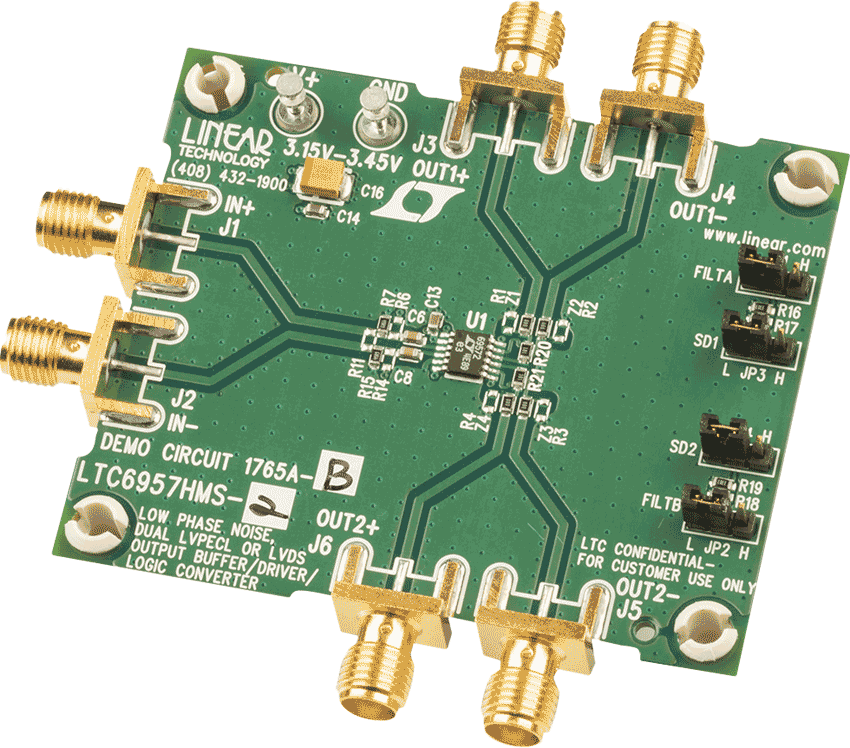

DC1765A-B

LTC6957HMS-2 Demo Board | Low Phase Noise, Dual Output Buffer/Driver/Logic Converter with LVDS Outputs

reference details image

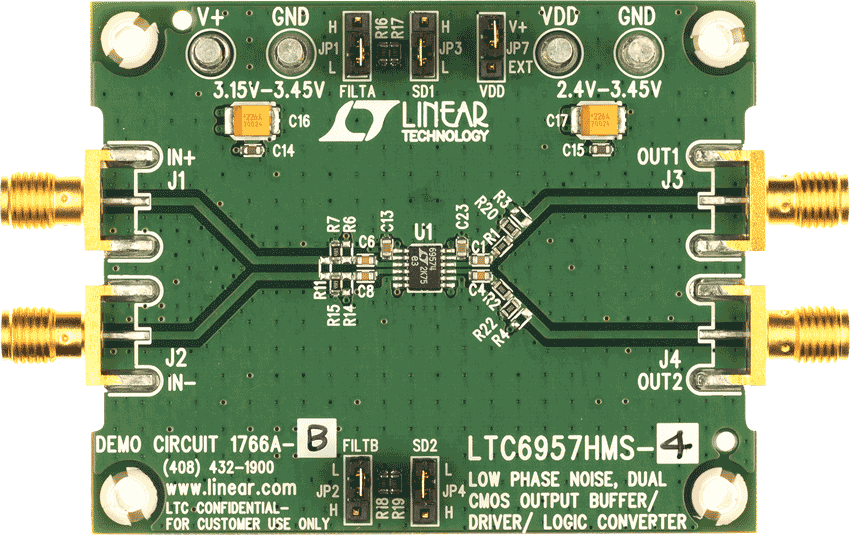

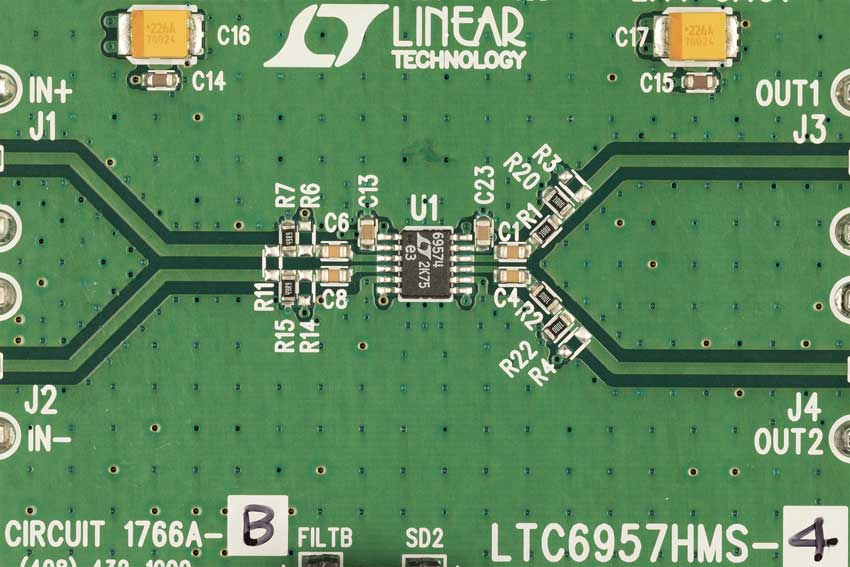

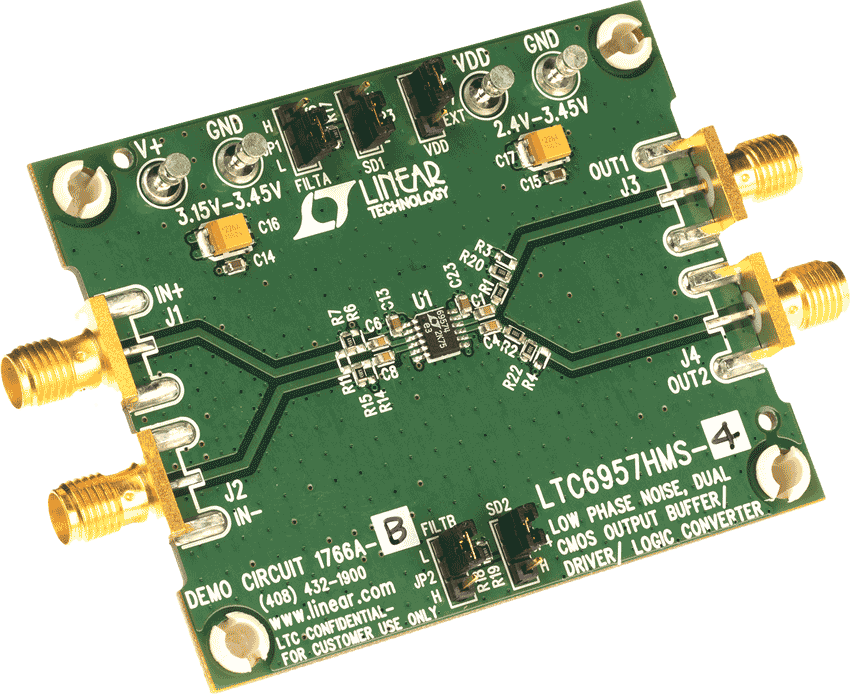

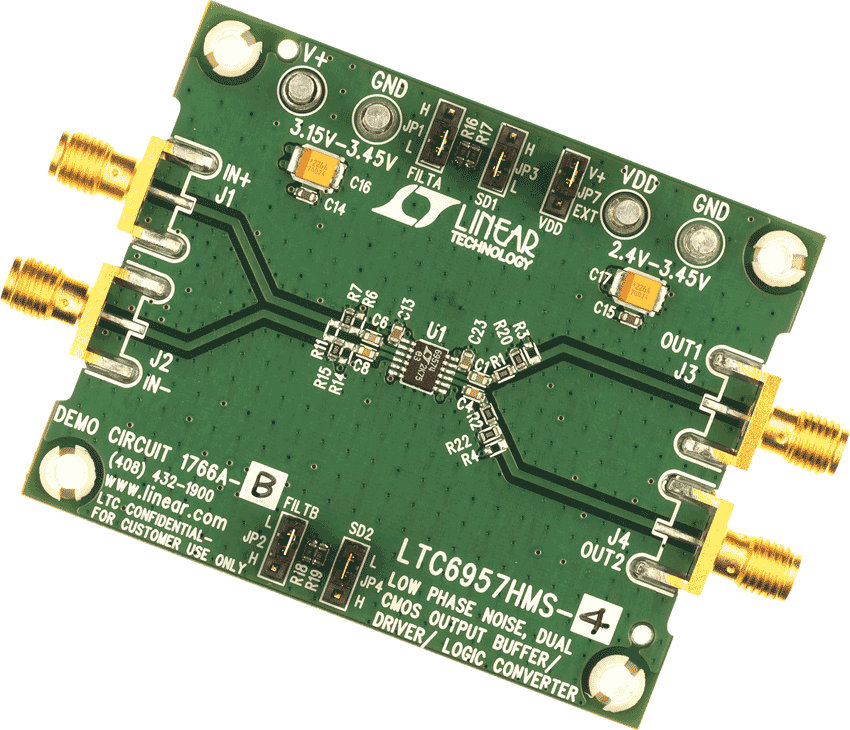

DC1766A-B

LTC6957HMS-4 Demo Board | Low Phase Noise, Dual Output Buffer/Driver/Logic Converter with Complementary CMOS Outputs

zoom

DC1766A-B

LTC6957HMS-4 Demo Board | Low Phase Noise, Dual Output Buffer/Driver/Logic Converter with Complementary CMOS Outputs

LTC6957HMS-4 Demo Board | Low Phase Noise, Dual Output Buffer/Driver/Logic Converter with Complementary CMOS Outputs

产品详情

DC1766A-B: Demo Board for the LTC6957 Low Phase Noise, Dual Output Buffer/Driver/Logic Converter.

reference details image

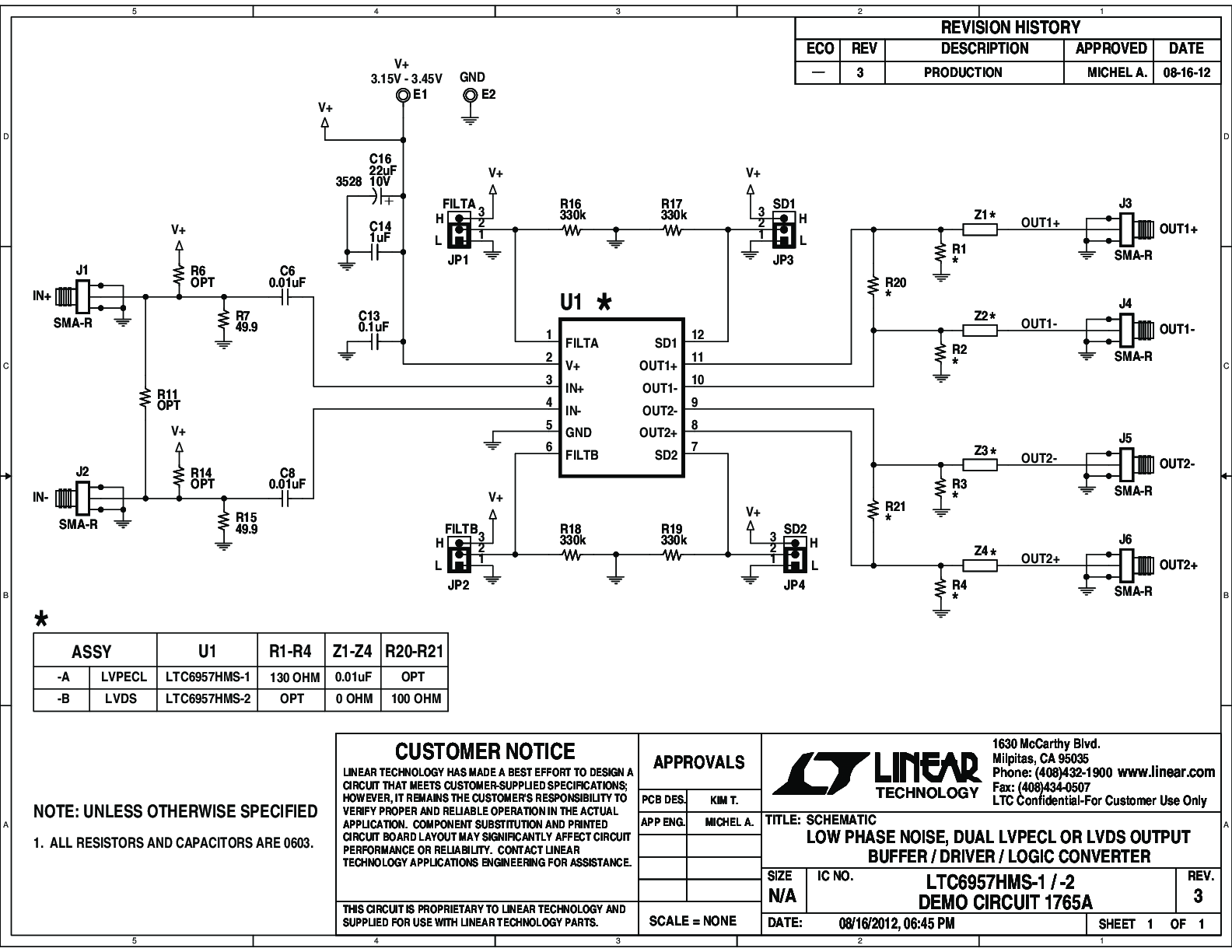

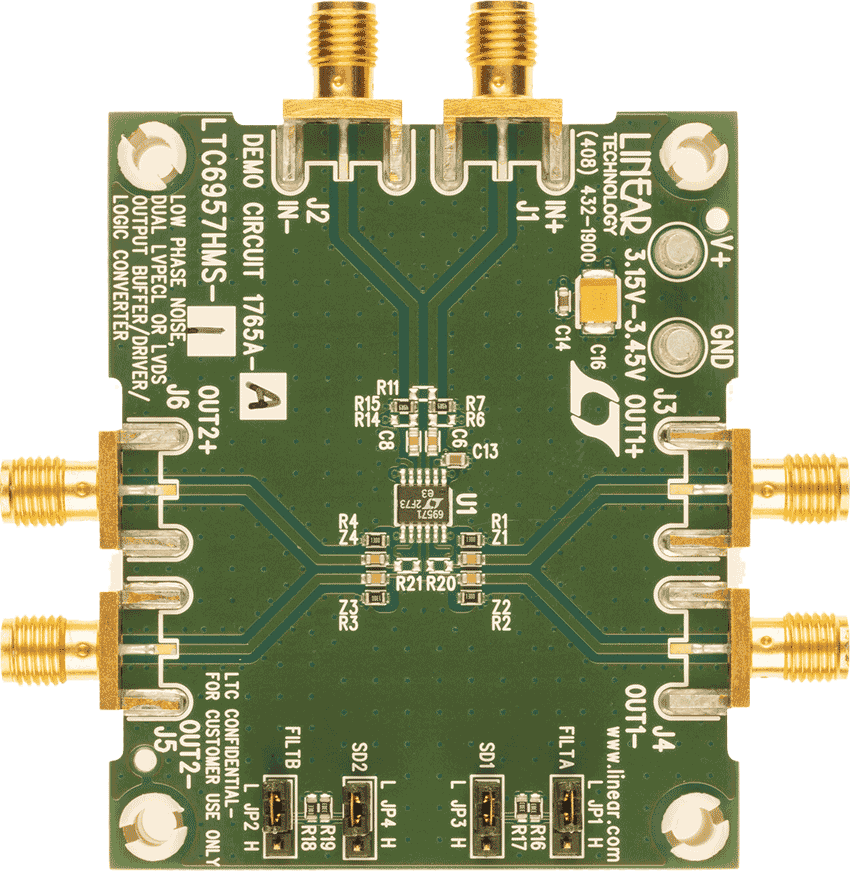

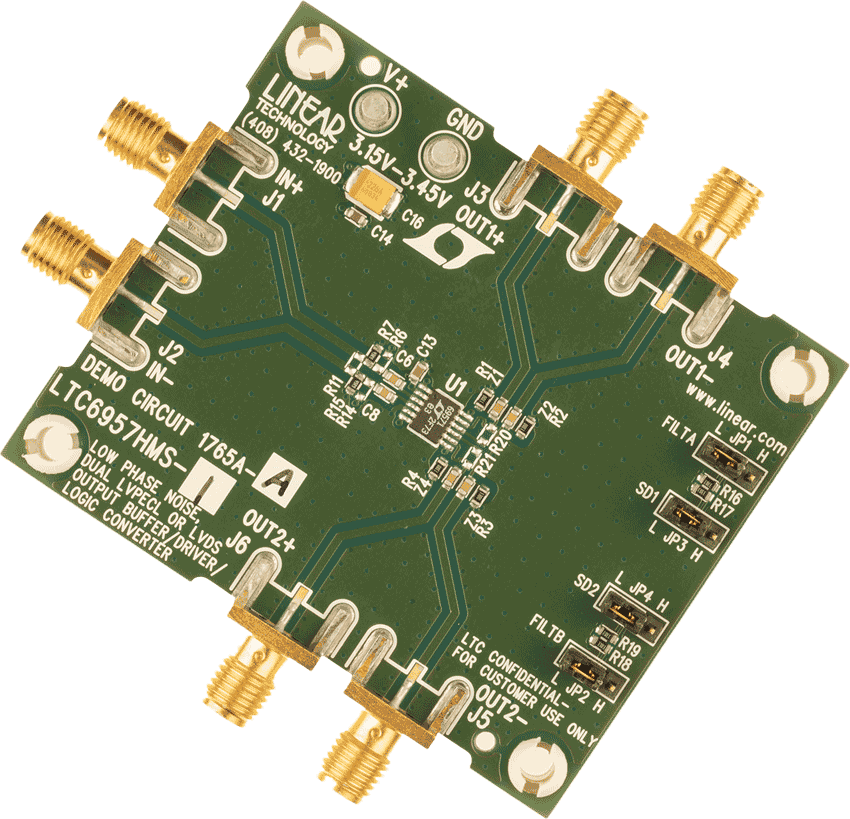

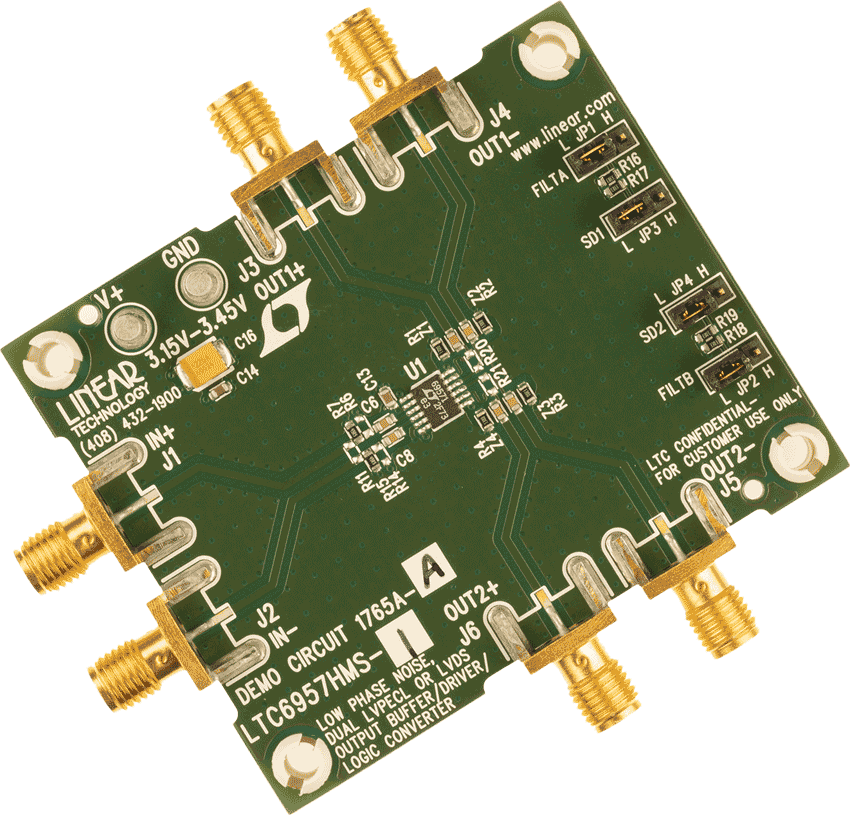

DC1765A-A

LTC6957HMS-1 Demo Board | Low Phase Noise, Dual Output Buffer/Driver/Logic Converter with LVPECL Outputs

reference details image

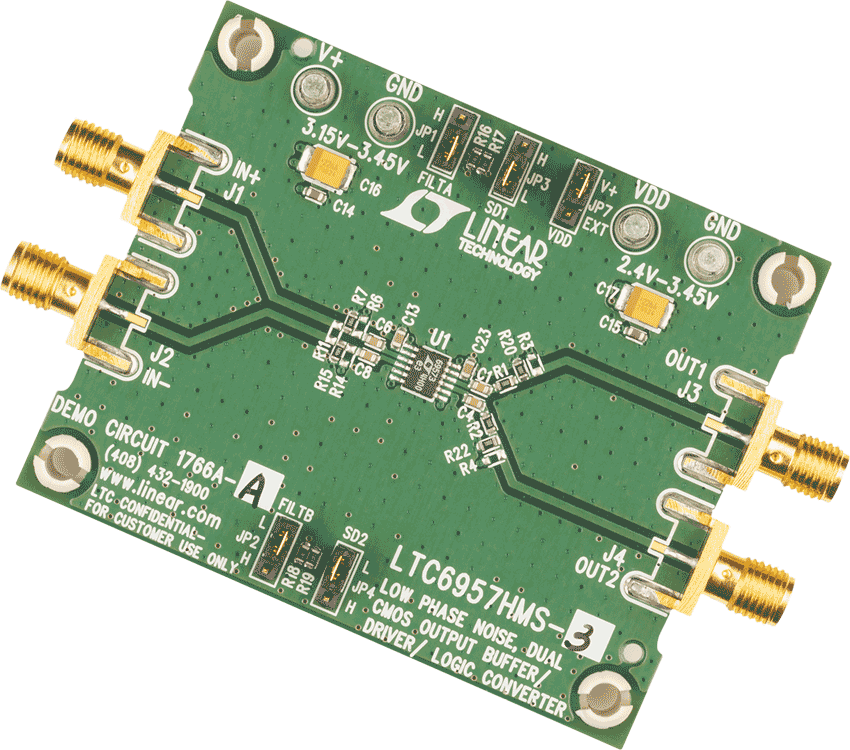

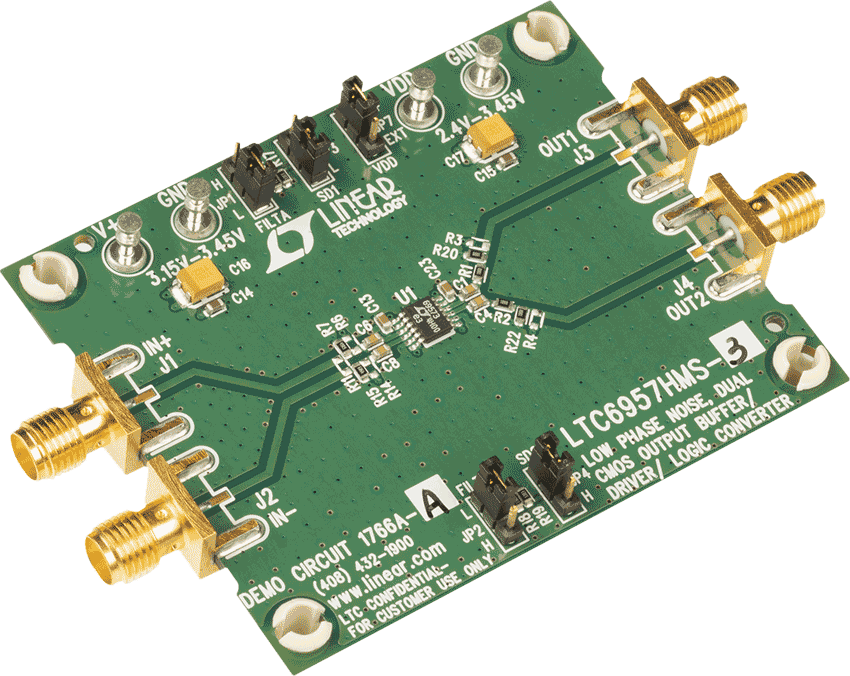

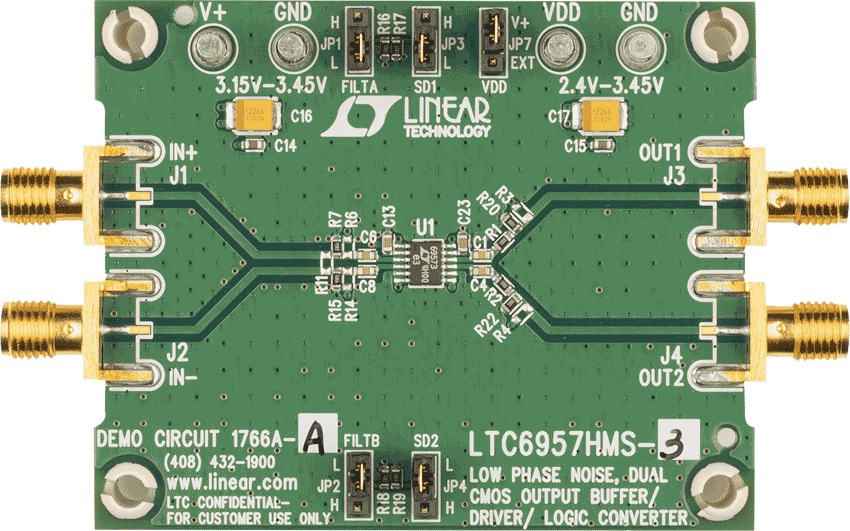

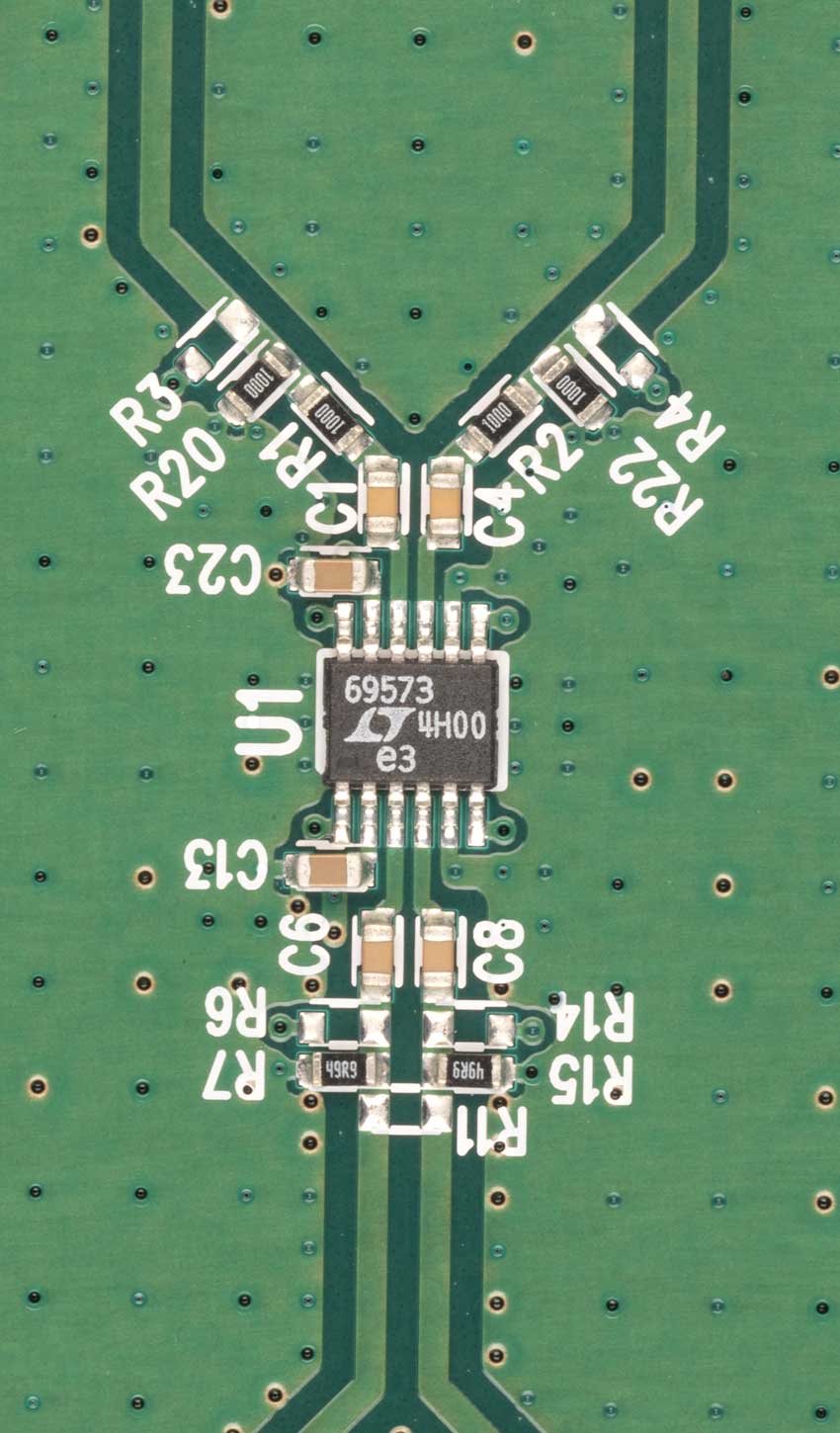

DC1766A-A

LTC6957HMS-3 Demo Board | Low Phase Noise, Dual Output Buffer/Driver/Logic Converter with In-Phase CMOS Outputs

zoom

DC1766A-A

LTC6957HMS-3 Demo Board | Low Phase Noise, Dual Output Buffer/Driver/Logic Converter with In-Phase CMOS Outputs

LTC6957HMS-3 Demo Board | Low Phase Noise, Dual Output Buffer/Driver/Logic Converter with In-Phase CMOS Outputs

产品详情

DC1766A-A: Demo Board for the LTC6957 Low Phase Noise, Dual Output Buffer/Driver/Logic Converter.

reference details image

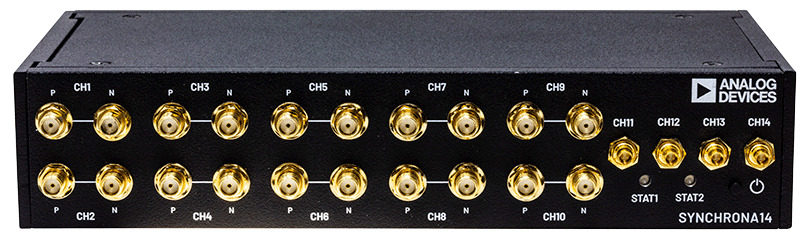

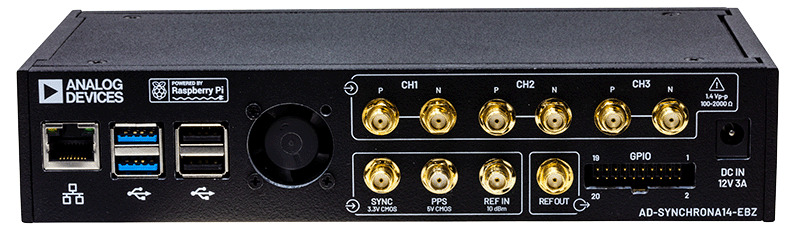

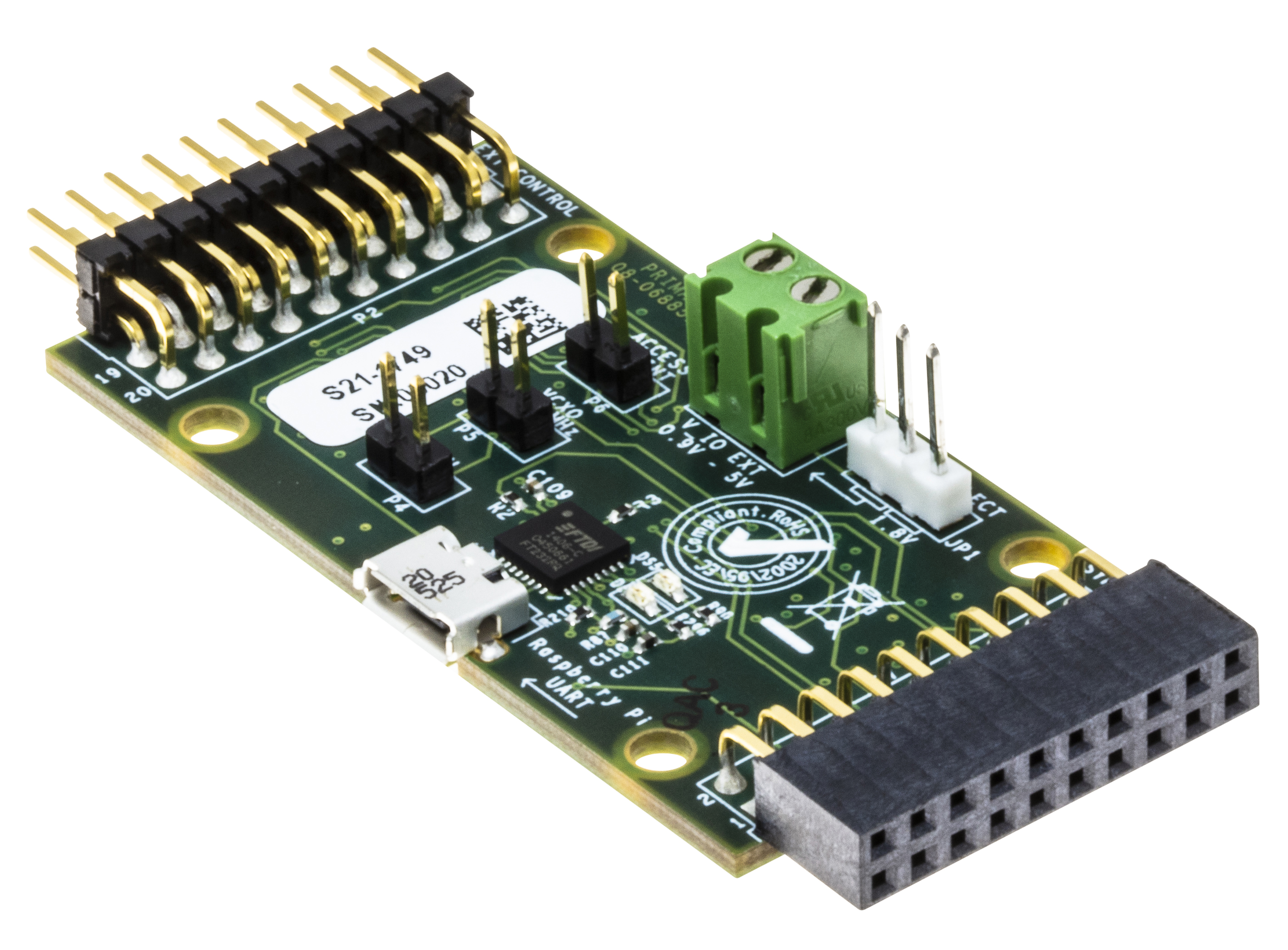

AD-SYNCHRONA14-EBZ

多通道系统时钟器件

zoom

AD-SYNCHRONA14-EBZ

多通道系统时钟器件

多通道系统时钟器件

特性和优点

处理系统

  • 树莓派4,ARM Cortex-A72,2GB SDRAM

用户界面

  • 千兆以太网
  • 2 × USB 3.0端口
  • 2 × USB 2.0端口
  • SPI接口
  • GPIO
  • 2个双色LED
  • 引脚接头

时钟处理器件

  • HMC7044(高性能、3.2 GHz、14路输出抖动衰减器)
  • AD9545(1 PPS同步器和自适应时钟转换器)

时钟输出

  • 4 x TWINAX LVPECL交流和直流耦合,100Ω差值
  • 2 x SMA LVPECL交流耦合*
  • 4 x SMA CMOS*
  • 4 x SMA LVDS交流耦合*

*可配置差分输出,50Ω差值

时钟输入

  • 3个差分100Ω SMA时钟输入
  • PPS输入
  • SYNC输入
  • 10MHz输入

内部基准电压源

  • 100Mhz和122.88Mhz超低相位噪声VCXO (-165dBc/Hz)
  • 40Mhz和38.4Mhz TCXO (±1ppm) 50MHz OCXO(+/- 10ppb)
  • 内部基准电压源可通过软件配置

电源

  • DC 12V、3A插孔

产品详情

需要高度精准的频率和相位控制时钟源。该器件基于ADI AD9545和HMC7044而设计,大大简化了复杂系统中的时钟分配和多通道同步。该器件设计供训练有素的专业人员在实验室环境中使用,并不作为最终产品进行商用。它可以作为完整的基准电压源设计,且可以根据需要自定义,用在任何最终客户应用中。用户可以免费获取完整的设计详细信息。

AD-SYNCHRONA14-EBZ采用1U机械式外壳。配备常用的工业连接器SMA和TwinAX接口,大多数实验室都配有所需电缆。

利用其内置OCXO,它可以采用独立模式工作,或者使用外部电源供电,例如3个独立的高速差分时钟输入、一个10MHz基准电压源和1PPS。除了这种灵活性之外,它还能够选择100MHz或122.88MHz内部VCXO选项,由此而提供了无尽的相关频率选择,以及多种应用所需的精度。

应用

  • 高精度参考时钟分配
  • 由单个电源提供时钟的系统
  • 时钟由100MHz或122.88MHz供电
  • 相控阵系统、雷达、电子战、卫星通信、SDR
  • 基准测试设备
  • 遥控操作
