LTC6948

具集成型 VCO 的超低噪声 0.37GHz 至 6.39GHz 分数 N 合成器

更多 showmore-icon

warning : 最后购买期限 tooltip
warning : 最后购买期限 tooltip
产品详情
产品模型 7
特性
  • 具集成型 VCO 的低噪声分数 N PLL
  • 无 ΔΣ 调制器杂散
  • 18 位分数分母
  • –226dBc/Hz 归一化带内相位噪声层
  • –274dBc/Hz 归一化带内 1/f 噪声
  • –157dBc/Hz 宽带输出相位噪声层
  • 卓越的整数边界杂散性能
  • 输出分频器 (1 至 6,50% 占空比)
  • 输出缓冲器静噪
  • 基准输入频率高达 425MHz
  • 快速频率开关操作
  • FracNWizard 软件设计工具支持
更多细节
show more Icon

LTC6948 是一款具全集成型 VCO 的高性能、低噪声、6.39GHz 锁相环 (PLL),其包括一个基准分频器、相位-频率检测器 (PFD)、超低噪声充电泵、分数反馈分频器和 VCO 输出分频器。

分数分频器采用一个高级 4 阶 ΔΣ调制器,该调制器可提供异常低的杂散电平。这提供了很宽的环路带宽,从而能够产生极低的积分相位噪声值。

可编程 VCO 输出分频器 (分 1~6 级) 扩展了输出频率范围。

应用

  • 无线基站 (LTE、WiMAX、W-CDMA、PCS)
  • 微波数据链路
  • 军用及安全无线电
  • 测试和测量
产品模型 7

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC6948IUFD-1#PBF
  • HTML
  • HTML
LTC6948IUFD-1#TRPBF
  • HTML
  • HTML
LTC6948IUFD-2#PBF
  • HTML
  • HTML
LTC6948IUFD-2#TRPBF
  • HTML
  • HTML
LTC6948IUFD-3#TRPBF
  • HTML
  • HTML
LTC6948IUFD-4#PBF
  • HTML
  • HTML
LTC6948IUFD-4#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 20, 2022

- 21_0269

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC6948IUFD-1#PBF

最后购买期限

LTC6948IUFD-1#TRPBF

最后购买期限

LTC6948IUFD-2#PBF

最后购买期限

LTC6948IUFD-2#TRPBF

最后购买期限

LTC6948IUFD-3#TRPBF

最后购买期限

LTC6948IUFD-4#PBF

最后购买期限

LTC6948IUFD-4#TRPBF

最后购买期限

3月 20, 2024

- 23_0089

Obsolescence of Tower Fab3 (JAZZ-3) SBC35 Process

LTC6948IUFD-1#PBF

最后购买期限

LTC6948IUFD-1#TRPBF

最后购买期限

LTC6948IUFD-2#PBF

最后购买期限

LTC6948IUFD-2#TRPBF

最后购买期限

LTC6948IUFD-3#TRPBF

最后购买期限

LTC6948IUFD-4#PBF

最后购买期限

LTC6948IUFD-4#TRPBF

最后购买期限

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 20, 2022

- 21_0269

arrow down

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC6948IUFD-1#PBF

最后购买期限

LTC6948IUFD-1#TRPBF

最后购买期限

LTC6948IUFD-2#PBF

最后购买期限

LTC6948IUFD-2#TRPBF

最后购买期限

LTC6948IUFD-3#TRPBF

最后购买期限

LTC6948IUFD-4#PBF

最后购买期限

LTC6948IUFD-4#TRPBF

最后购买期限

3月 20, 2024

- 23_0089

arrow down

Obsolescence of Tower Fab3 (JAZZ-3) SBC35 Process

LTC6948IUFD-1#PBF

最后购买期限

LTC6948IUFD-1#TRPBF

最后购买期限

LTC6948IUFD-2#PBF

最后购买期限

LTC6948IUFD-2#TRPBF

最后购买期限

LTC6948IUFD-3#TRPBF

最后购买期限

LTC6948IUFD-4#PBF

最后购买期限

LTC6948IUFD-4#TRPBF

最后购买期限

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 5

reference details image

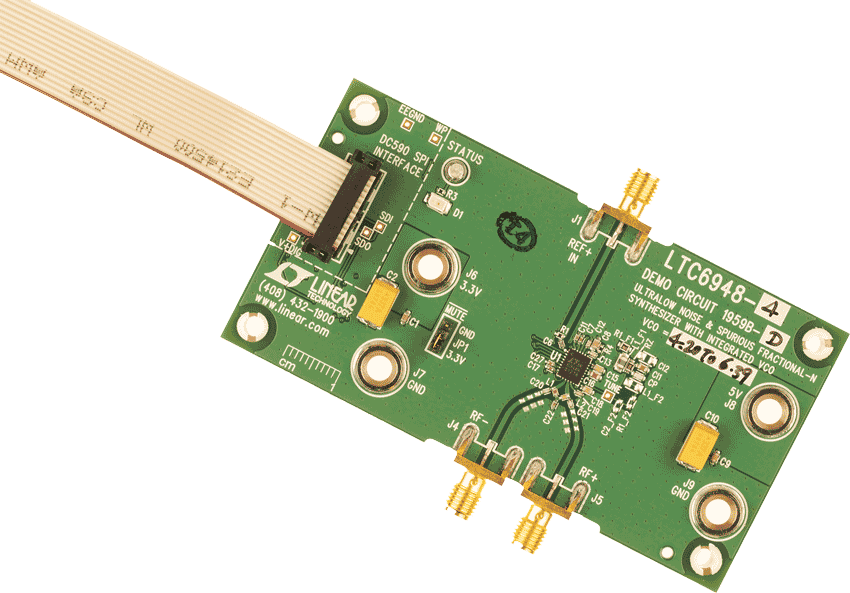

DC1959B-D

LTC6948-4演示板 | 超低噪声、杂散700MHz至6.39GHz小数N频率合成器,包含集成式VCO(需要DC590或DC2026)

zoom

DC1959B-D

LTC6948-4演示板 | 超低噪声、杂散700MHz至6.39GHz小数N频率合成器,包含集成式VCO(需要DC590或DC2026)

LTC6948-4演示板 | 超低噪声、杂散700MHz至6.39GHz小数N频率合成器,包含集成式VCO(需要DC590或DC2026)

产品详情

演示电路1959B采用包含集成式VCO、超低噪声的杂散小数N频率合成器LTC6948。





reference details image

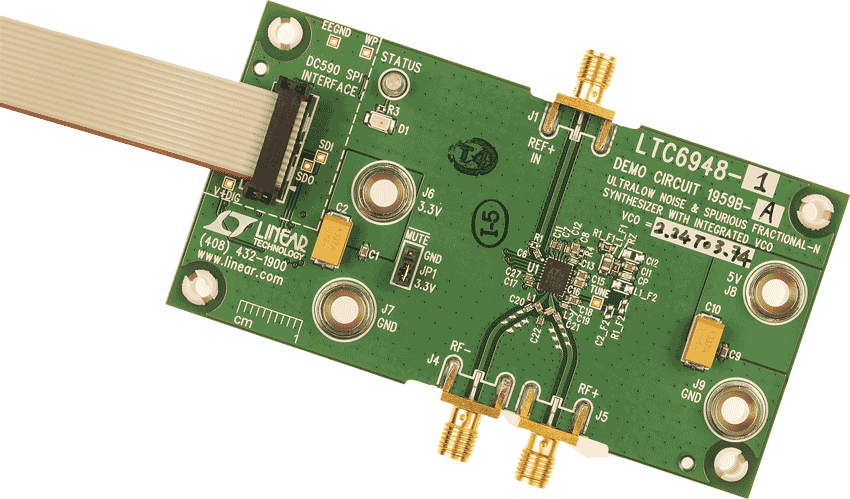

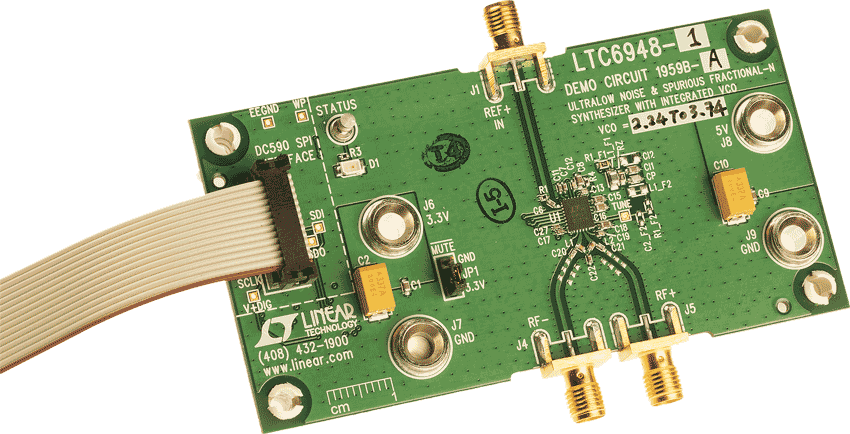

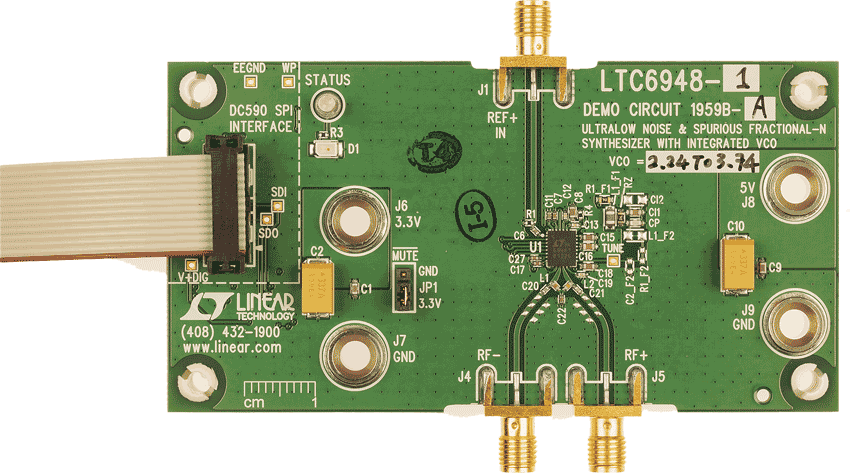

DC1959B-A

LTC6948-1演示板 | 超低噪声、杂散373MHz至3.74GHz小数N频率合成器,包含集成式VCO(需要DC590或DC2026)

zoom

DC1959B-A

LTC6948-1演示板 | 超低噪声、杂散373MHz至3.74GHz小数N频率合成器,包含集成式VCO(需要DC590或DC2026)

LTC6948-1演示板 | 超低噪声、杂散373MHz至3.74GHz小数N频率合成器,包含集成式VCO(需要DC590或DC2026)

产品详情

演示电路1959B采用包含集成式VCO、超低噪声的杂散小数N频率合成器LTC6948。





reference details image

DC1959B-B

LTC6948-2 演示板:具有集成化 VCO 的超低噪声和杂散分数 N 合成器 (需要 DC590 或 DC2026)

zoom

DC1959B-B

LTC6948-2 演示板:具有集成化 VCO 的超低噪声和杂散分数 N 合成器 (需要 DC590 或 DC2026)

LTC6948-2 演示板:具有集成化 VCO 的超低噪声和杂散分数 N 合成器 (需要 DC590 或 DC2026)

产品详情

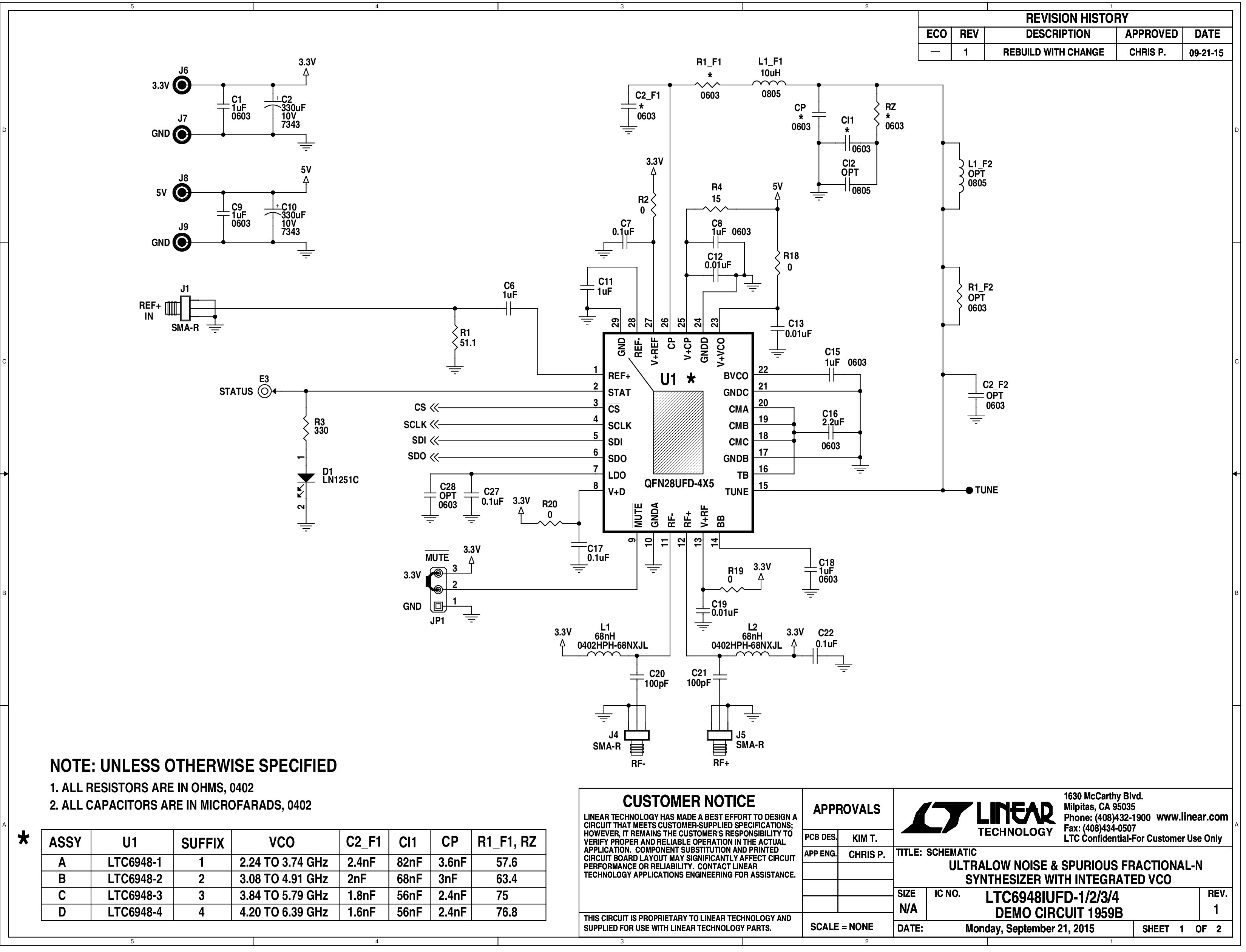

演示电路 1959B 采用 LTC6948,后者是一款具有集成化 VCO 的超低噪声和杂散分数 N 合成器。

DC1959B 有四个选项,每个 LTC6948 版本对应一个选项。表 1 汇总了可用的 DC1959B 选项。

DC1959B 为基准频率输入 fREF (REF+IN) 和差分 RF 输出 (RF+ 和 RF–) 提供了 50Ω SMA 连接器。

在由提供的 FracNWizard™ 软件的控制下,使用 DC590 USB 串行控制板与 LTC6948 进行 SPI 通信。

reference details image

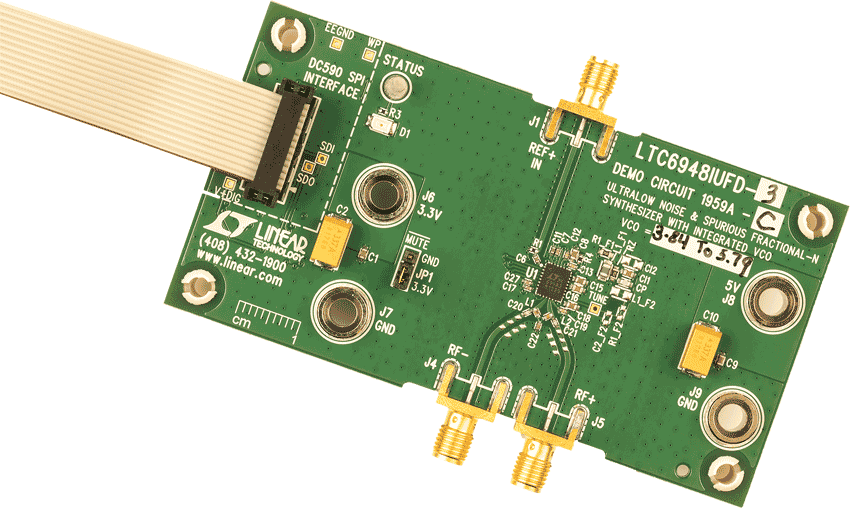

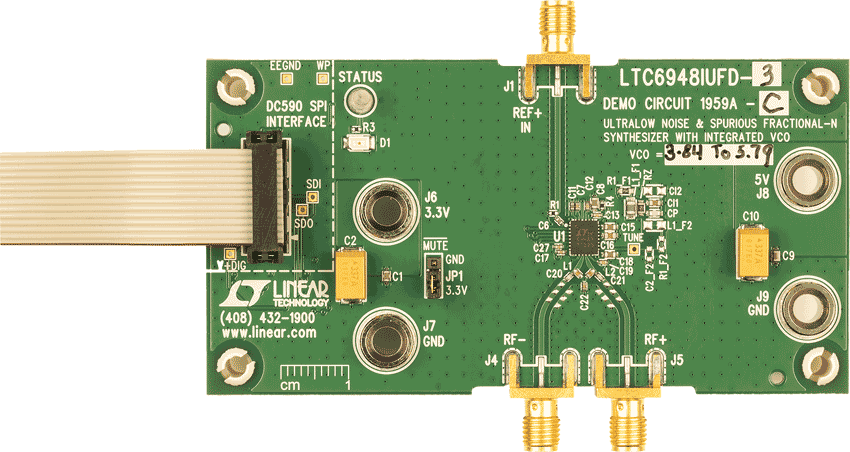

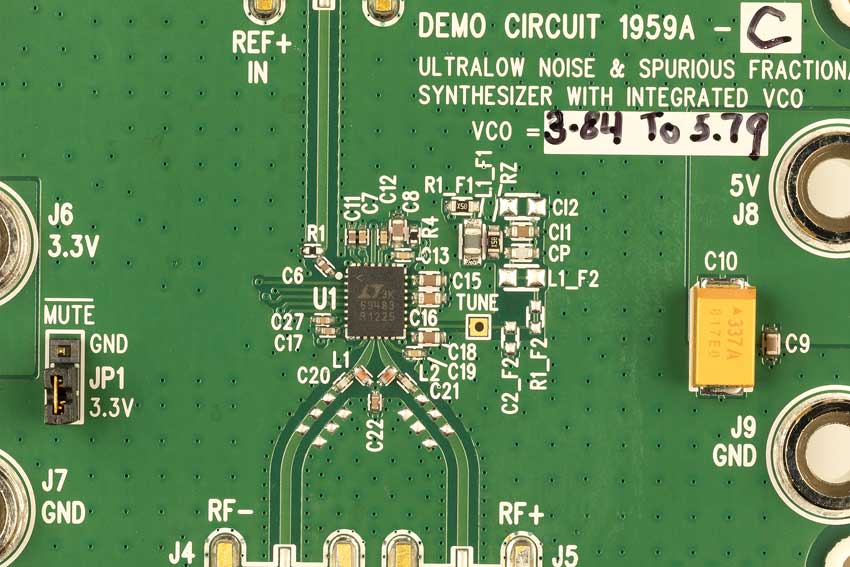

DC1959A-C

LTC6948-3演示板 | 超低噪声、杂散640MHz至5.79GHz小数N频率合成器,包含集成式VCO(需要DC590)

zoom

DC1959A-C

LTC6948-3演示板 | 超低噪声、杂散640MHz至5.79GHz小数N频率合成器,包含集成式VCO(需要DC590)

LTC6948-3演示板 | 超低噪声、杂散640MHz至5.79GHz小数N频率合成器,包含集成式VCO(需要DC590)

产品详情

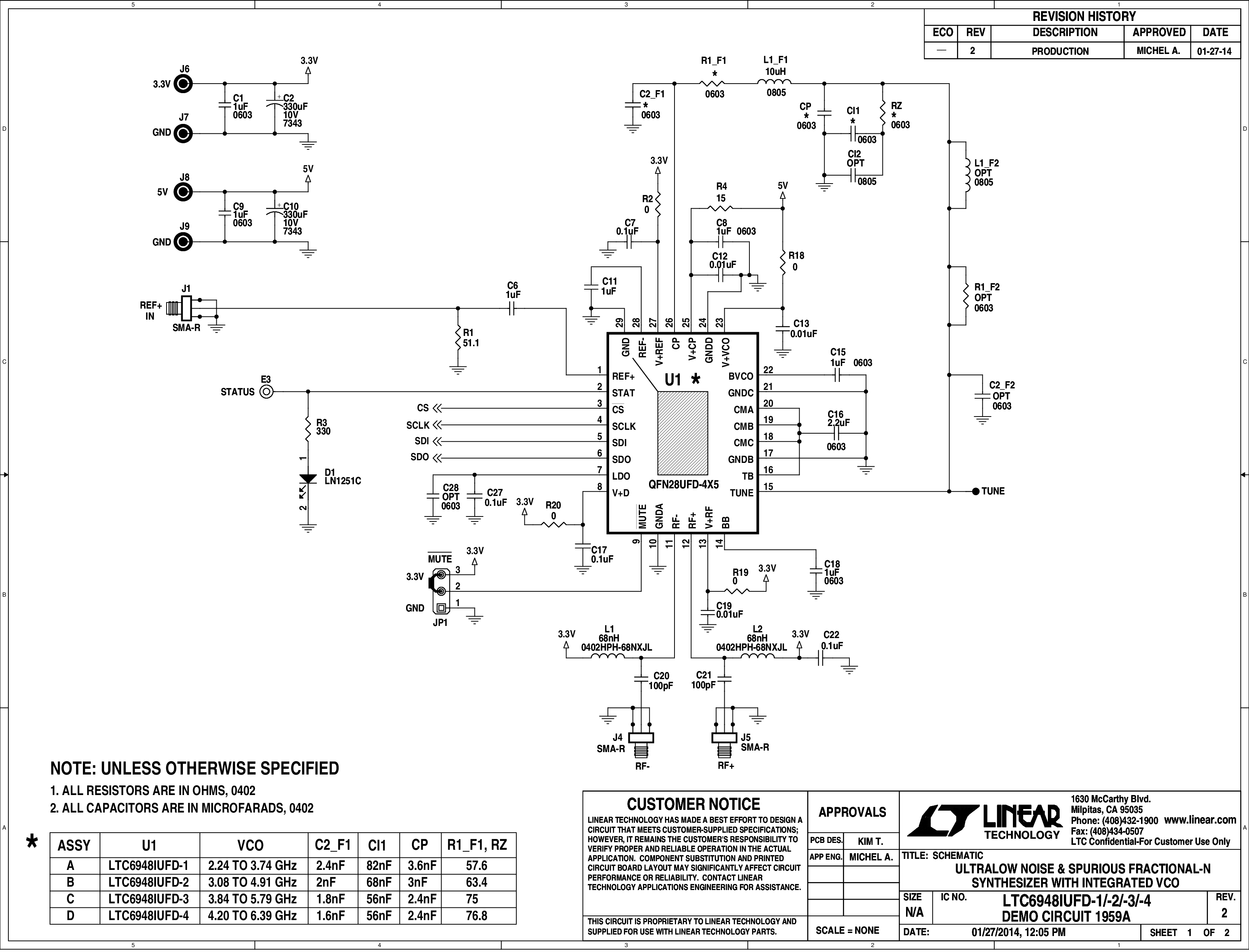

演示电路1959A采用包含集成式VCO、超低噪声的杂散小数N频率合成器LTC6948。DC1959A提供四种选项,每种选项适合LTC6948的每个版本。表1概述了可用的DC1959A选项。





reference details image

DC2429A

LT3042低噪声PLL/VCO电源板,采用板载100MHz基准频率

zoom

DC2429A

LT3042低噪声PLL/VCO电源板,采用板载100MHz基准频率

LT3042低噪声PLL/VCO电源板,采用板载100MHz基准频率

产品详情

演示电路2429A是一款PLL/VCO电源和基准频率电路板,采用超低噪声和超高PSRR的RF线性稳压器LT3042。通过6V至20V实验电源或墙壁电源供电时,DC2429A使用7个LT3042,生成4个超低噪声的电源。这些电源包括3.3V/800mA固定电源(4个LT3042并联)、5V/200mA固定电源、3.3V/200mA固定电源(为板载100MHz超低抖动晶体振荡器供电)和电压可调(2.5V至15V)的200mA电源(适合为外部VCO供电)。DC2429确保PLL/VCO评估符合数据手册中提供的性能数据。





工具和仿真

工具及仿真模型 3

Linduino

Linduino是ADI公司的Arduino兼容系统,用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序(在LTSketchbook/产品型号文件夹中定义)和驱动程序代码(在LTSketchbook/库文件夹中定义)。

GitHub上的Linduino代码存储库以及有关如何使用代码的说明
