LTC6946

具集成型 VCO 的超低噪声及杂散 0.37GHz 至 6.39GHz 整数 N 合成器

更多 showmore-icon

warning : 最后购买期限 tooltip
warning : 最后购买期限 tooltip
产品详情
产品模型 2
特性
  • 具集成型 VCO 的低噪声整数 N PLL
  • –226dBc/Hz 归一化带内相位噪声层
  • –274dBc/Hz 归一化带内 1/f 噪声
  • –157dBc/Hz 宽带输出相位噪声层
  • 超卓的杂散性能
  • 输出分频器 (1 至 6,50% 占空比)
  • 输出缓冲静噪
  • 低噪声基准缓冲器
  • 充电泵电流可调范围:250μA 至 11.2mA
  • 可配置状态输出
  • SPI 兼容型串行端口控制
  • PLLWizard 软件设计支持工具
更多细节
show more Icon

LTC6946是一款高性能、低噪声的6.39GHz锁相环(PLL),采用完全集成的VCO,包括参考分频器、带锁相指示器的鉴频鉴相器(PFD)、超低噪声电荷泵、整数反馈分频器和VCO输出分频器。电荷泵包含可选的高压和低压钳位,可用于进行VCO监测。

集成的低噪声VCO不使用外部组件,从内部校准至正确的输出频率,无需外部系统支持。

此器件采用范围为1至6的缓冲可编程VCO输出分频器,提供宽频率范围。

频率覆盖选项
LTC6946-1 LTC6946-2 LTC6946-3 LTC6946-4
0 DIV = 1 2.240至3.740 3.080至4.910 3.840至5.790 4.200至6.390
0 DIV = 2 1.120至1.870 1.540至2.455 1.920至2.895 2.100至3.195
0 DIV = 3 0.747至1.247 1.027至1.637 1.280至1.930 1.400至2.130
0 DIV = 4 0.560至0.935 0.770至1.228 0.960至1.448 1.050至1.598
0 DIV = 5 0.448至0.748 0.616至0.982 0.768至1.158 0.840至1.278
0 DIV = 6 0.373至0.623 0.513至0.818 0.640至0.965 0.700至1.065

应用

  • 无线基站(LTE、WiMAX、W-CDMA、PCS)
  • 宽带无线接入
  • 军事和安全无线电
  • 测试与测量
产品模型 2

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC6946IUFD-1#PBF
  • HTML
  • HTML
LTC6946IUFD-4#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 24, 2021

- 21_0121

Obsolescence of LTC6945, LTC6946, and LTC6950

LTC6946IUFD-1#PBF

量产

LTC6946IUFD-4#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 24, 2021

- 21_0121

arrow down

Obsolescence of LTC6945, LTC6946, and LTC6950

LTC6946IUFD-1#PBF

量产

LTC6946IUFD-4#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 5

reference details image

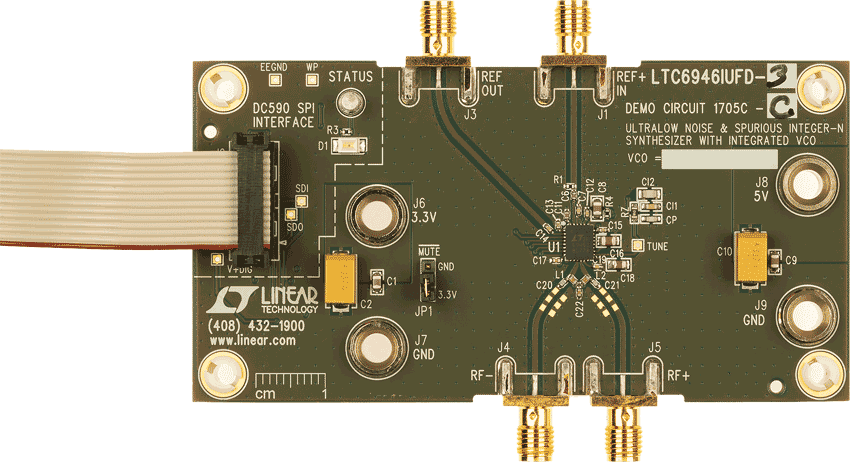

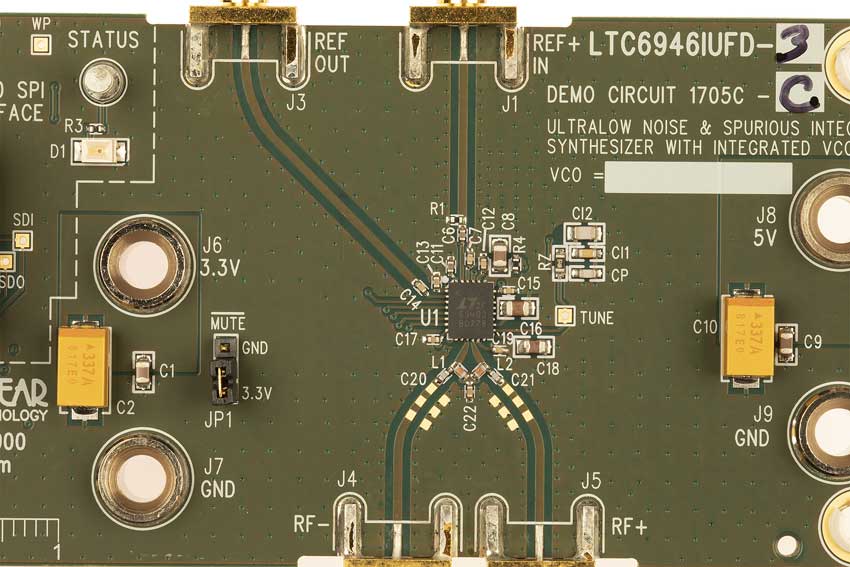

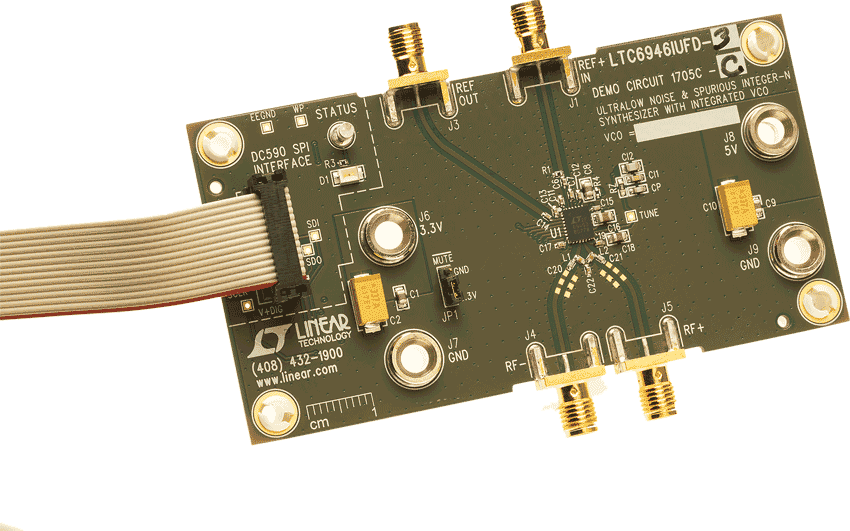

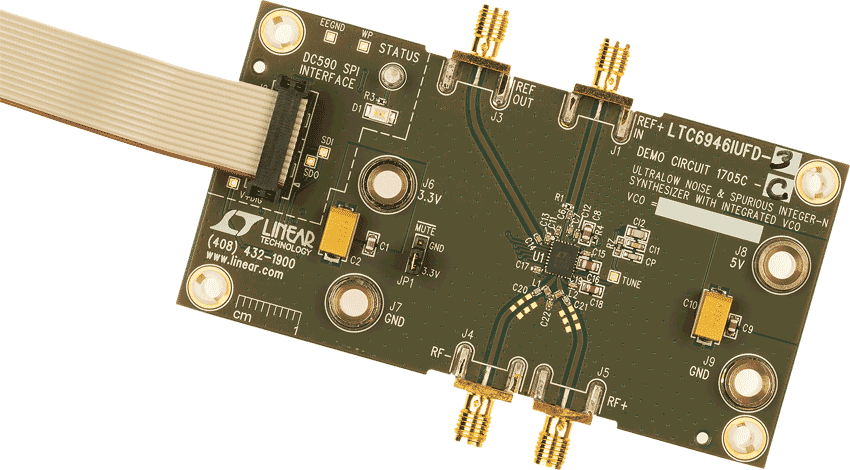

DC1705C-C

LTC6946-3 演示板 | 具有集成化 VCO 的超低噪声和杂散 640MHz 至 5.79GHz 整数 N 合成器 (需要 DC590 或 DC2026)

zoom

DC1705C-C

LTC6946-3 演示板 | 具有集成化 VCO 的超低噪声和杂散 640MHz 至 5.79GHz 整数 N 合成器 (需要 DC590 或 DC2026)

LTC6946-3 演示板 | 具有集成化 VCO 的超低噪声和杂散 640MHz 至 5.79GHz 整数 N 合成器 (需要 DC590 或 DC2026)

产品详情

DC1705C 采用 LTC6946,后者是一款具有集成化 VCO 的超低噪声和杂散整数 N 频率合成器。VCO 不使用外部组件,并在内部校准,无需外部系统支持。

DC1705C 有四个选项,LTC6946 的每种版本对应一个选项。演示手册中的表 1 汇总了可用的 DC1705C 选项。

每个 DC1705C 为基准频率输入 fREF (REF+ IN)、基准输出缓冲器 (REF OUT) 和差分 RF 输出 (RF+ 和 RF–) 提供了 50Ω SMA 连接器。在由提供的 PLLWizard 软件的控制下,使用 DC590 USB 串行控制器板与 LTC6946 进行 SPI 通信。

reference details image

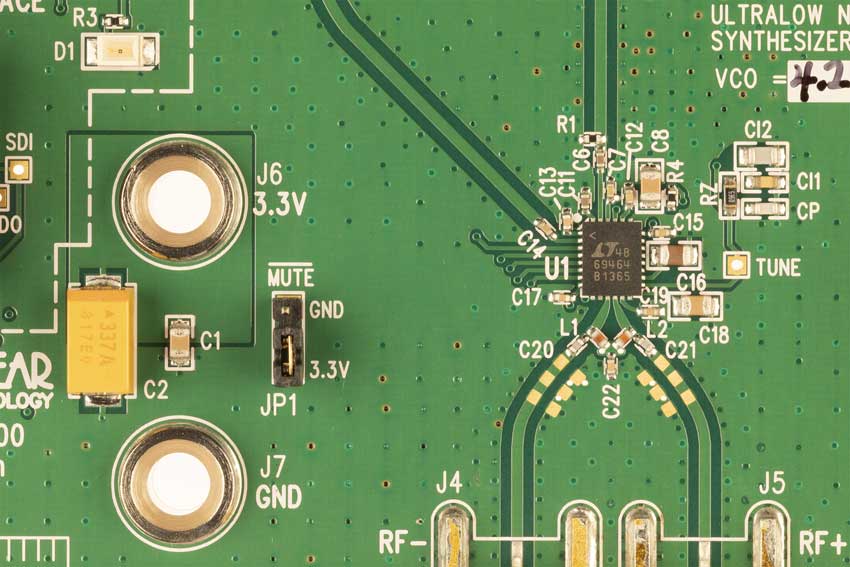

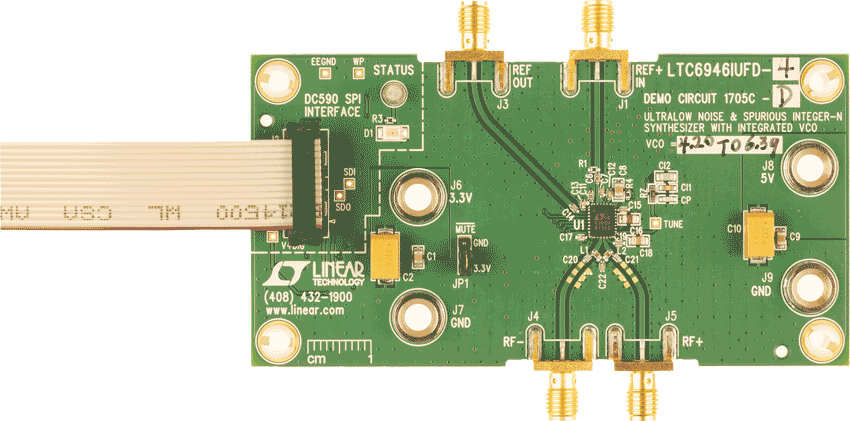

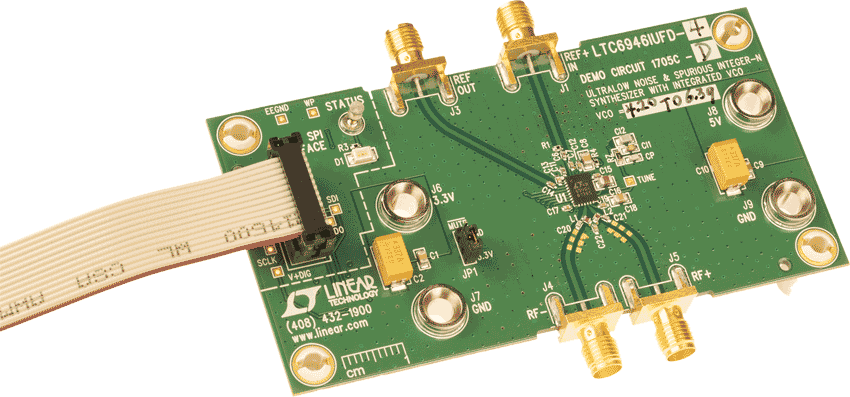

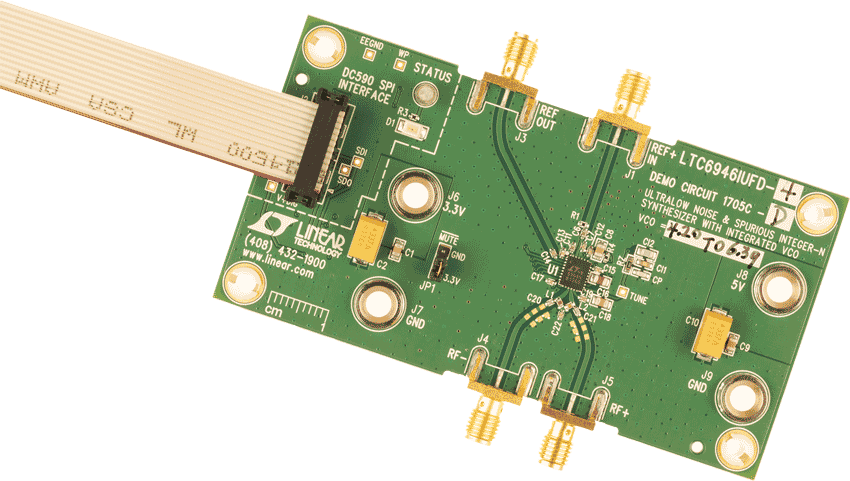

DC1705C-D

LTC6946-4 演示板 | 具有集成化 VCO 的超低噪声和杂散 700MHz 至 6.39GHz 整数 N 合成器 (需要 DC590 或 DC2026)

zoom

DC1705C-D

LTC6946-4 演示板 | 具有集成化 VCO 的超低噪声和杂散 700MHz 至 6.39GHz 整数 N 合成器 (需要 DC590 或 DC2026)

LTC6946-4 演示板 | 具有集成化 VCO 的超低噪声和杂散 700MHz 至 6.39GHz 整数 N 合成器 (需要 DC590 或 DC2026)

产品详情

DC1705C 采用 LTC6946,后者是一款具有集成化 VCO 的超低噪声和杂散整数 N 频率合成器。VCO 不使用外部组件,并在内部校准,无需外部系统支持。

DC1705C 有四个选项,LTC6946 的每种版本对应一个选项。演示手册中的表 1 汇总了可用的 DC1705C 选项。

每个 DC1705C 为基准频率输入 fREF (REF+ IN)、基准输出缓冲器 (REF OUT) 和差分 RF 输出 (RF+ 和 RF–) 提供了 50Ω SMA 连接器。在由提供的 PLLWizard™ 软件的控制下,使用 DC590 USB 串行控制器板与 LTC6946 进行 SPI 通信。

reference details image

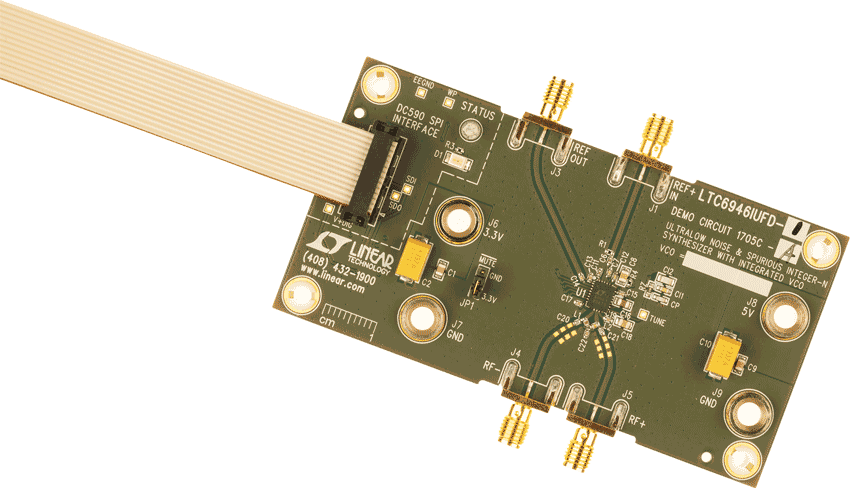

DC1705C-B

LTC6946-2 演示板 | 具有集成化 VCO 的超低噪声和杂散 513MHz 至 4.91GHz 整数 N 合成器 (需要 DC590 或 DC2026)

zoom

DC1705C-B

LTC6946-2 演示板 | 具有集成化 VCO 的超低噪声和杂散 513MHz 至 4.91GHz 整数 N 合成器 (需要 DC590 或 DC2026)

LTC6946-2 演示板 | 具有集成化 VCO 的超低噪声和杂散 513MHz 至 4.91GHz 整数 N 合成器 (需要 DC590 或 DC2026)

产品详情

DC1705C 采用 LTC6946,后者是一款具有集成化 VCO 的超低噪声和杂散整数 N 频率合成器。VCO 不使用外部组件,并在内部校准,无需外部系统支持。

DC1705C 有四个选项,LTC6946 的每种版本对应一个选项。演示手册中的表 1 汇总了可用的 DC1705C 选项。

每个 DC1705C 为基准频率输入 fREF (REF+ IN)、基准输出缓冲器 (REF OUT) 和差分 RF 输出 (RF+ 和 RF–) 提供了 50Ω SMA 连接器。在由提供的 PLLWizard™ 软件的控制下,使用 DC590 USB 串行控制器板与 LTC6946 进行 SPI 通信。

reference details image

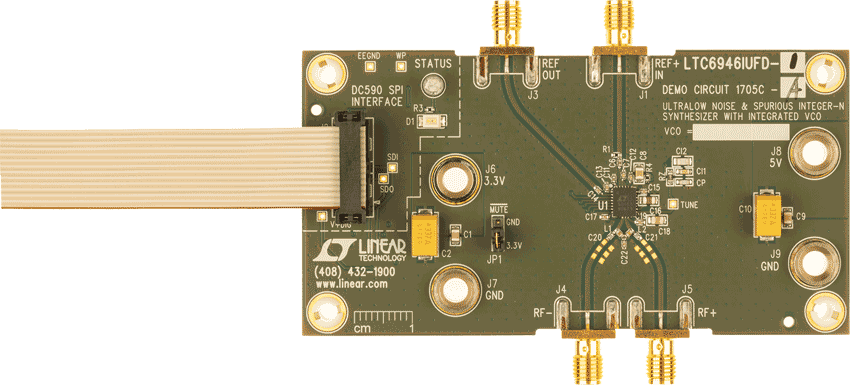

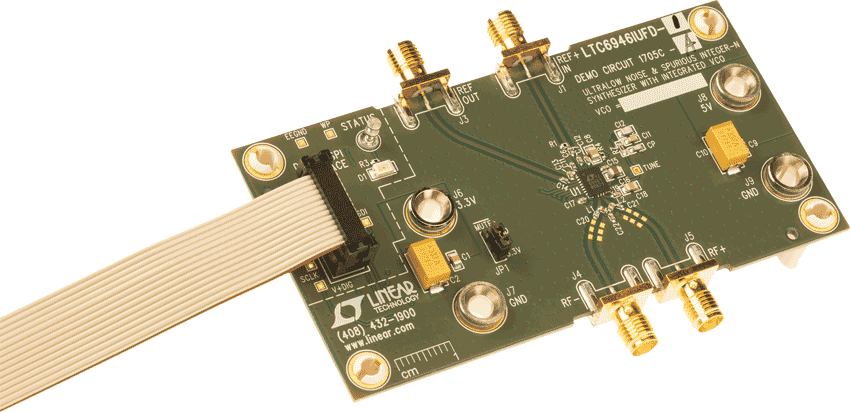

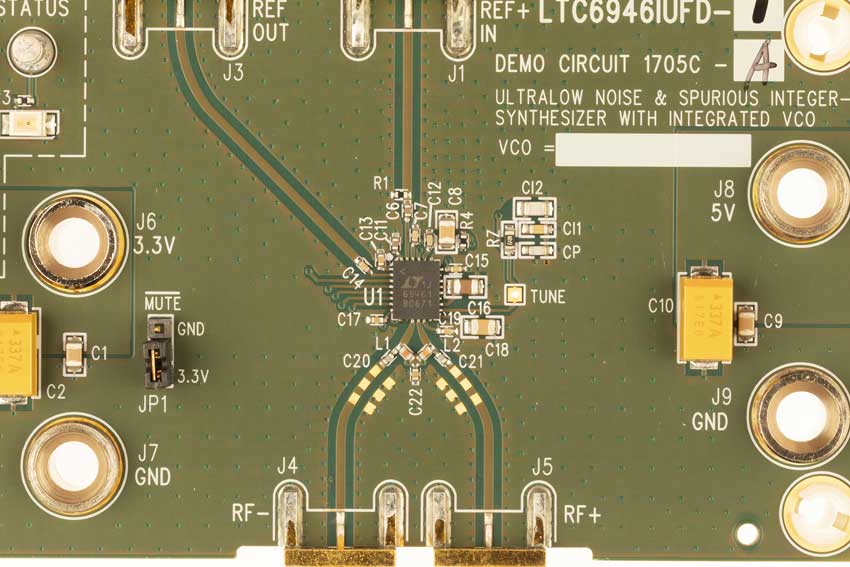

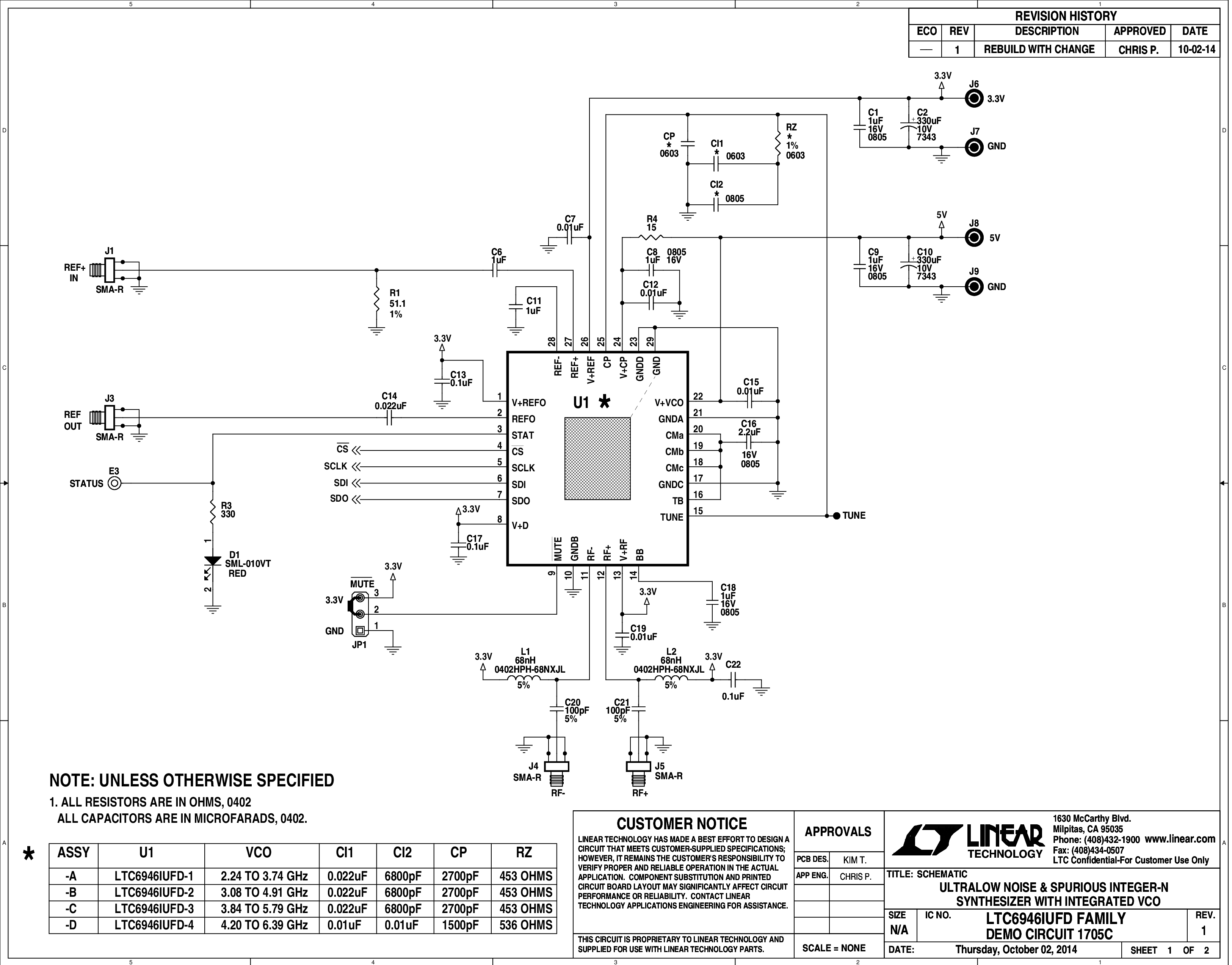

DC1705C-A

LTC6946-1 演示板 | 具有集成化 VCO 的超低噪声和杂散 373MHz 至 3.74GHz 整数 N 合成器 (需要 DC590 或 DC2026)

zoom

DC1705C-A

LTC6946-1 演示板 | 具有集成化 VCO 的超低噪声和杂散 373MHz 至 3.74GHz 整数 N 合成器 (需要 DC590 或 DC2026)

LTC6946-1 演示板 | 具有集成化 VCO 的超低噪声和杂散 373MHz 至 3.74GHz 整数 N 合成器 (需要 DC590 或 DC2026)

产品详情

DC1705C 采用 LTC6946,后者是一款具有集成化 VCO 的超低噪声和杂散整数 N 频率合成器。VCO 不使用外部组件,并在内部校准,无需外部系统支持。

DC1705C 有四个选项,LTC6946 的每种版本对应一个选项。演示手册中的表 1 汇总了可用的 DC1705C 选项。

每个 DC1705C 为基准频率输入 fREF (REF+ IN)、基准输出缓冲器 (REF OUT) 和差分 RF 输出 (RF+ 和 RF–) 提供了 50Ω SMA 连接器。在由提供的 PLLWizard™ 软件的控制下,使用 DC590 USB 串行控制器板与 LTC6946 进行 SPI 通信。

reference details image

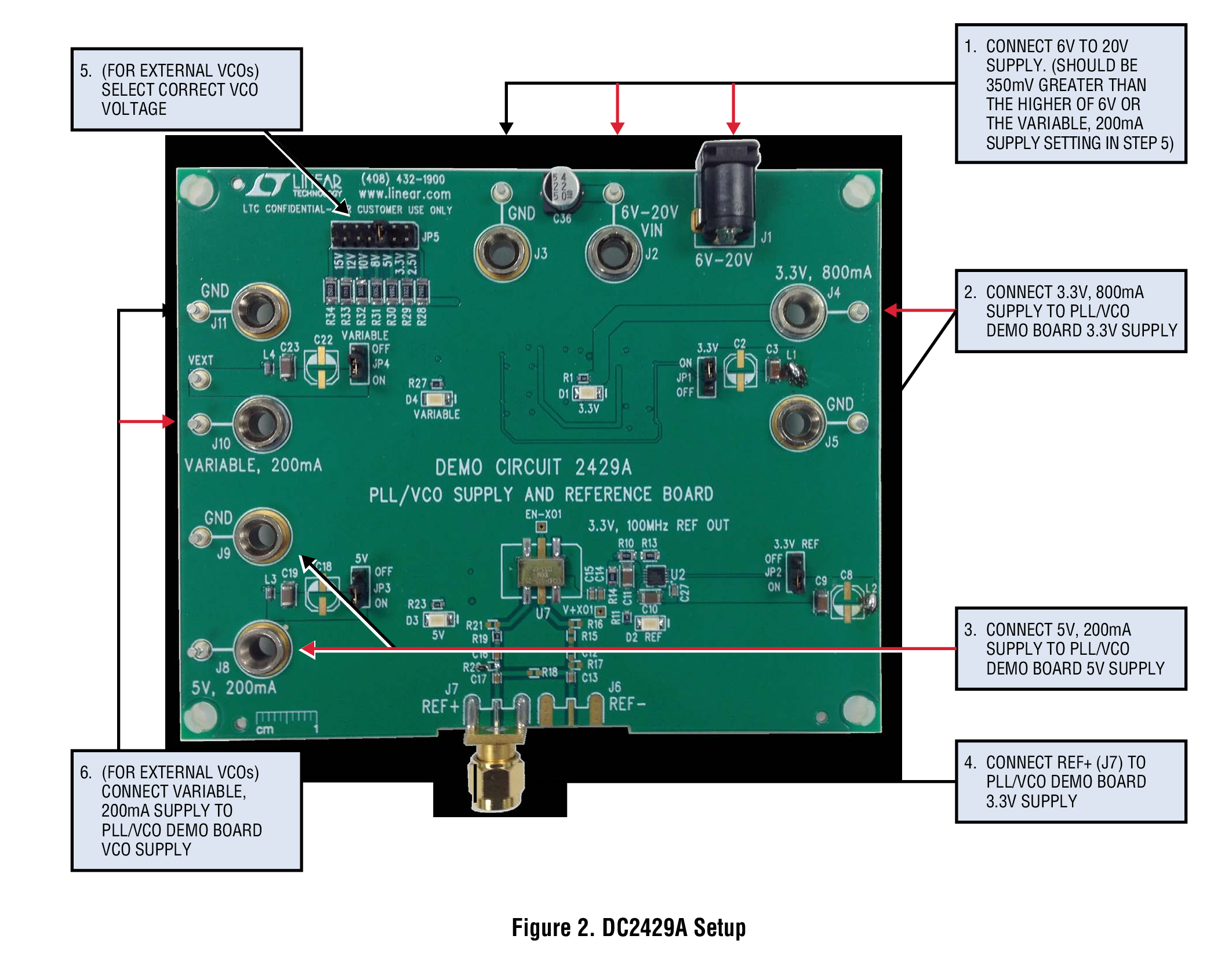

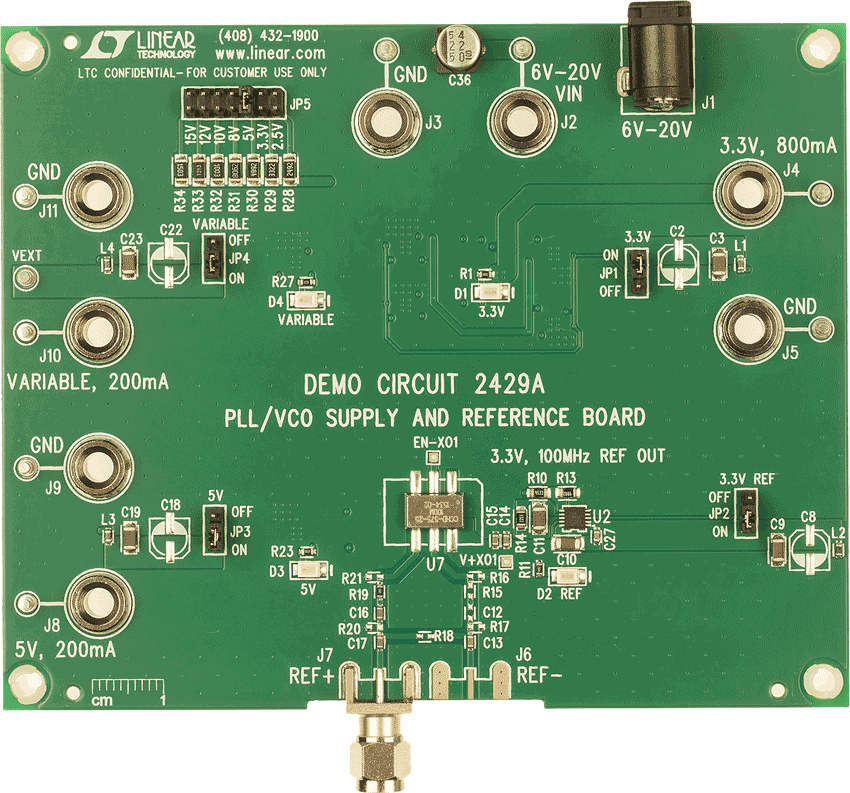

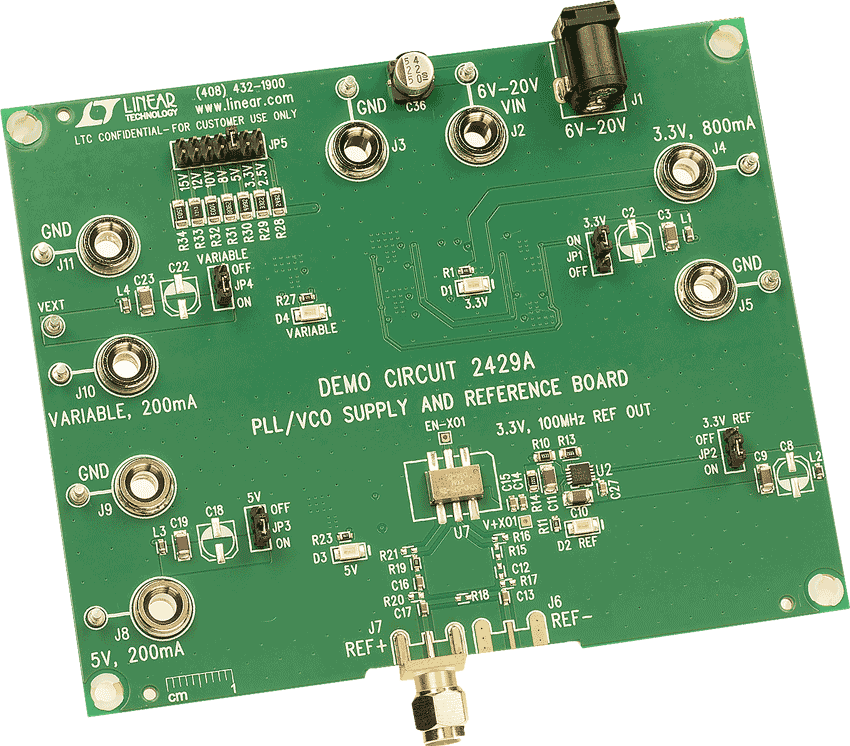

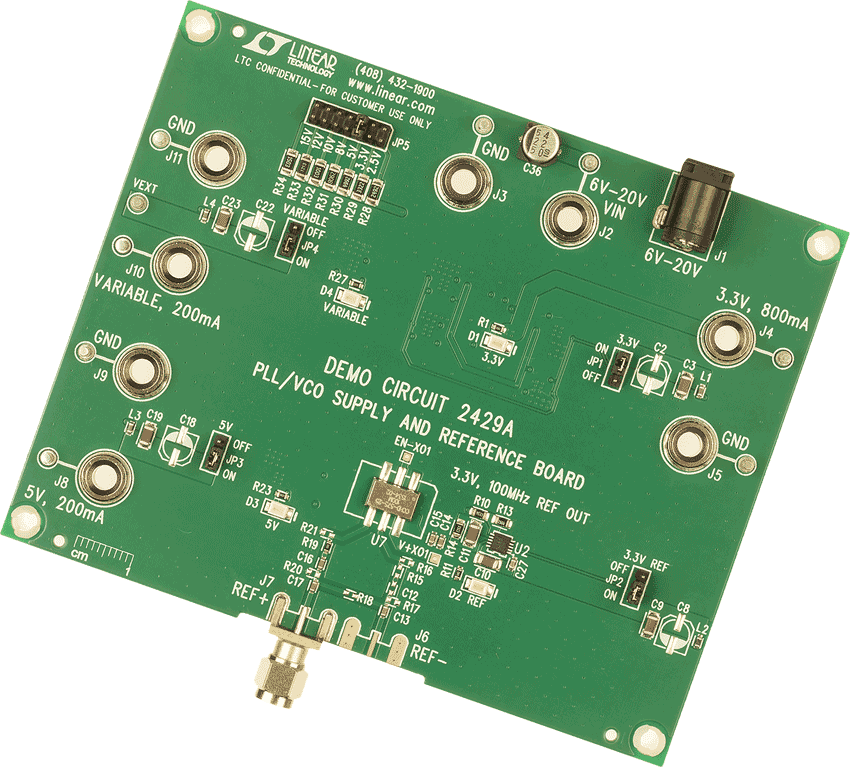

DC2429A

LT3042低噪声PLL/VCO电源板,采用板载100MHz基准频率

zoom

DC2429A

LT3042低噪声PLL/VCO电源板,采用板载100MHz基准频率

LT3042低噪声PLL/VCO电源板,采用板载100MHz基准频率

产品详情

演示电路2429A是一款PLL/VCO电源和基准频率电路板,采用超低噪声和超高PSRR的RF线性稳压器LT3042。通过6V至20V实验电源或墙壁电源供电时,DC2429A使用7个LT3042,生成4个超低噪声的电源。这些电源包括3.3V/800mA固定电源(4个LT3042并联)、5V/200mA固定电源、3.3V/200mA固定电源(为板载100MHz超低抖动晶体振荡器供电)和电压可调(2.5V至15V)的200mA电源(适合为外部VCO供电)。DC2429确保PLL/VCO评估符合数据手册中提供的性能数据。





工具和仿真

工具及仿真模型 3

Linduino

Linduino是ADI公司的Arduino兼容系统,用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序(在LTSketchbook/产品型号文件夹中定义)和驱动程序代码(在LTSketchbook/库文件夹中定义)。

GitHub上的Linduino代码存储库以及有关如何使用代码的说明
