LTC6909

采用扩频调制、可提供 1 至 8 个输出的多相硅振荡器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 1 、2、3、4、5、6、7 或 8 相输出
  • 利用一个外部电阻器来设定输出频率 (范围从 12.5kHz 至 6.67MHz)
  • 可任选的扩频调频用于改善 EMI 性能
  • ±10% 频率扩展
  • 可以将输出保持于低电平或浮置 (高阻抗)
  • 3 种扩频调制速率:fOUT/16、fOUT/32 和 fOUT/64
  • 400μA 电源电流
  • 采用 2.7V 至 5.5V 单工作电源
  • 快速启动时间
  • 第一个周期准确
  • 输出呈高阻抗,直到频率稳定为止
  • MS16 封装



更多细节
show more Icon

LTC®6909 是一款易于使用的精准振荡器,它能够提供1、2、3、4、5、6、7 或 8 相同步输出。LTC6909 还提供了扩频调制 (SSFM) 功能,可启用该电路来改善电磁兼容性 (EMC) 性能。

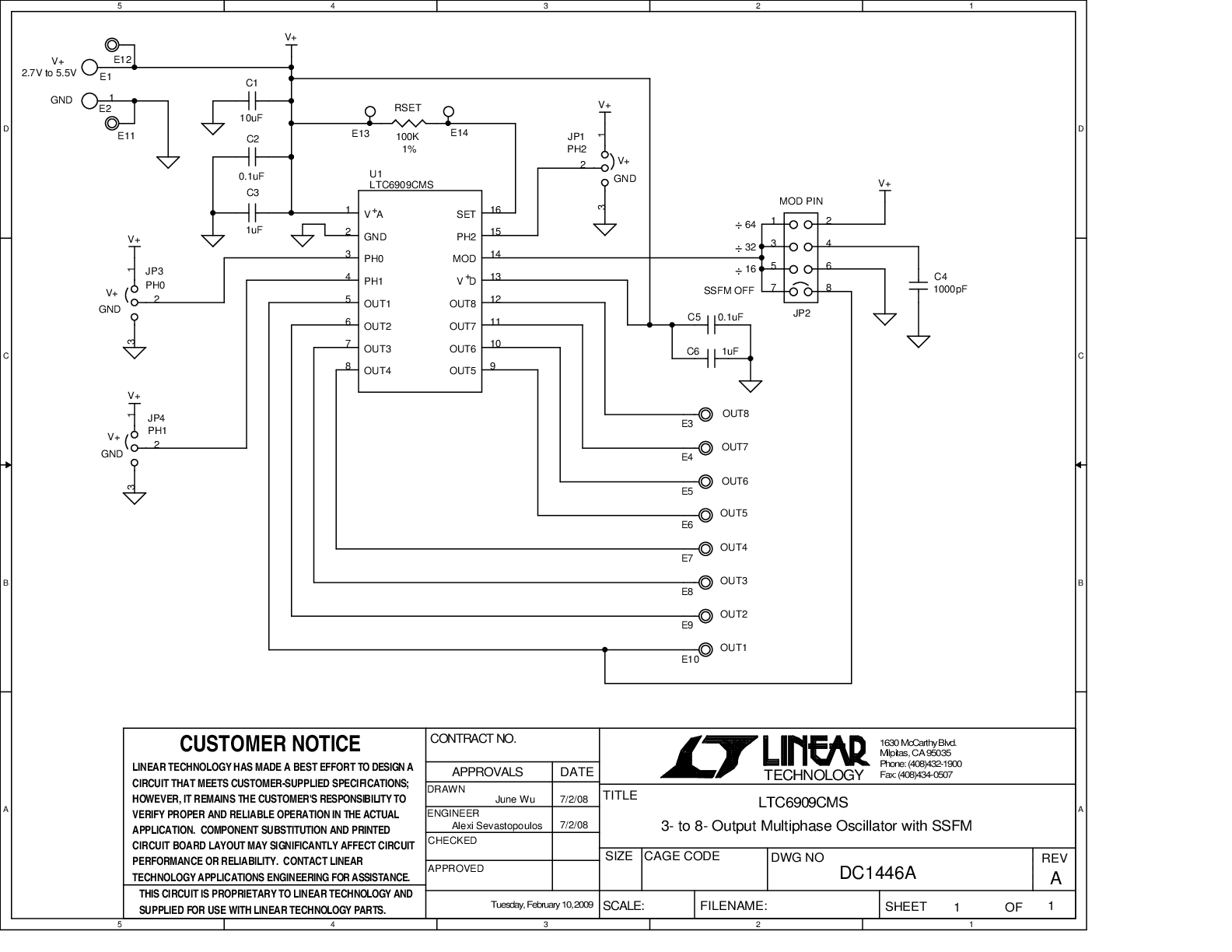

8 个单独的输出提供了多达 8 个轨至轨、50% 占空比时钟信号。利用 3 个逻辑输入对输出进行配置以实现相位分离,范围从 45° 至 120° (3 至 8 相)。也可以把时钟输出保持于低电平或配置为高阻抗。单个电阻器与相位配置相组合,用于根据下列公式来设定输出频率:

     fOUT = 20MHz • 10k / (RSET • PH)

     其中的 PH = 3、4、5、6、7 或 8。

LTC6909 可在那些仅需要一个或两个输出相位的应用中使用。或者,也可以利用 LTC6908 器件系列来提供相同的两个输出信号,但这些器件采用的是较小的 SOT-23 或 2mm x 3mm DFN 封装。LTC6908-1 提供了互补 (180°) 输出,而 LTC6908-2 则提供了正交 (90°) 输出。




Applications

  • 使多个开关电源实现同步
