LTC6409

10GHz GBW、1.1nV/√Hz 差分放大器 / ADC 驱动器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 10GHz 增益带宽乘积
  • 88dB SFDR (在 100MHz,2VP-P)
  • 1.1nV/√Hz 输入噪声密度
  • 输入范围包括地电位
  • 利用外部电阻器设置增益 (最小值为 1V/V)
  • 3300V/μs 差分转换速率
  • 52mA 电源电流
  • 2.7V 至 5.25V 电源电压范围
  • 全差分输入和输出
  • 可调输出共模电压
  • 低功率停机模式
  • 小外形 10 引脚 3mm x 2mm x 0.75mm QFN 封装



更多细节
show more Icon

LTC®6409 是一款非常高速度的低失真差分放大器。该器件的输入共模范围包括地电位,因此可对一个参考于地的输入信号实施 DC 耦合、电平移位和转换、以对一个 ADC 进行差分驱动。

增益和反馈电阻器是外置的,因而可针对每一种应用实现精确的增益和频率响应。例如:在无过冲配置中可对放大器进行外部补偿,这在某些时域应用中是合乎需要的。

LTC6409 具有一个数值为 1 的稳定差分增益。在那些不需要增益的应用中,这能够实现低输出噪声。该器件吸收 52mA 的电源电流并具有一种硬件停机功能,该功能可将电流消耗减小至 100μA。

LTC6409 采用紧凑型 3mm x 2mm 10 引脚无引线 QFN 封装,其工作温度范围为 –40ºC 至 125ºC。


Applications

  • 差分流水线型 ADC 驱动器
  • 高速数据采集卡
  • 自动化测试设备
  • 时域反射计
  • 通信接收机



产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC6409CUDB#TRMPBF
  • HTML
  • HTML
LTC6409CUDB#TRPBF
  • HTML
  • HTML
LTC6409HUDB#TRMPBF
  • HTML
  • HTML
LTC6409HUDB#TRPBF
  • HTML
  • HTML
LTC6409IUDB#TRMPBF
  • HTML
  • HTML
LTC6409IUDB#TRPBF
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 4

reference details image

DC1945A

LTC2185 and LTC6409 Combo Board with differential inputs, requires DC890, LVDS_XFMR and DC1075

zoom

DC1945A

LTC2185 and LTC6409 Combo Board with differential inputs, requires DC890, LVDS_XFMR and DC1075

LTC2185 and LTC6409 Combo Board with differential inputs, requires DC890, LVDS_XFMR and DC1075

产品详情

DC1945A: Demo Board for the LTC2185 - 16-Bit, 125Msps Low Power Dual ADCs and LTC6409 - 10GHz GBW, 1.1nV/√Hz Differential Amplifier/ADC Driver.





reference details image

DC2266A

LTC2107 and LTC6409 Demo Board | 16-Bit, 210Msps ADC and Driver Combo Board, DC-100MHz Input, DDR LVDS Outputs, (Requires DC1371 and DC2219)

zoom

DC2266A

LTC2107 and LTC6409 Demo Board | 16-Bit, 210Msps ADC and Driver Combo Board, DC-100MHz Input, DDR LVDS Outputs, (Requires DC1371 and DC2219)

LTC2107 and LTC6409 Demo Board | 16-Bit, 210Msps ADC and Driver Combo Board, DC-100MHz Input, DDR LVDS Outputs, (Requires DC1371 and DC2219)

产品详情

Demonstration circuit 2266A features the LTC2107, 210Msps ADC, and the LTC6409 low noise amplifier. DC2266A supports the LTC2107 DDR LVDS output mode.


The circuitry on the analog inputs is optimized for analog input frequencies from DC to 100MHz. When driven with a 50Ω source, the gain will be 6dB. To modify the input for other input ranges or gains refer to the LTC6409 data sheet.

reference details image

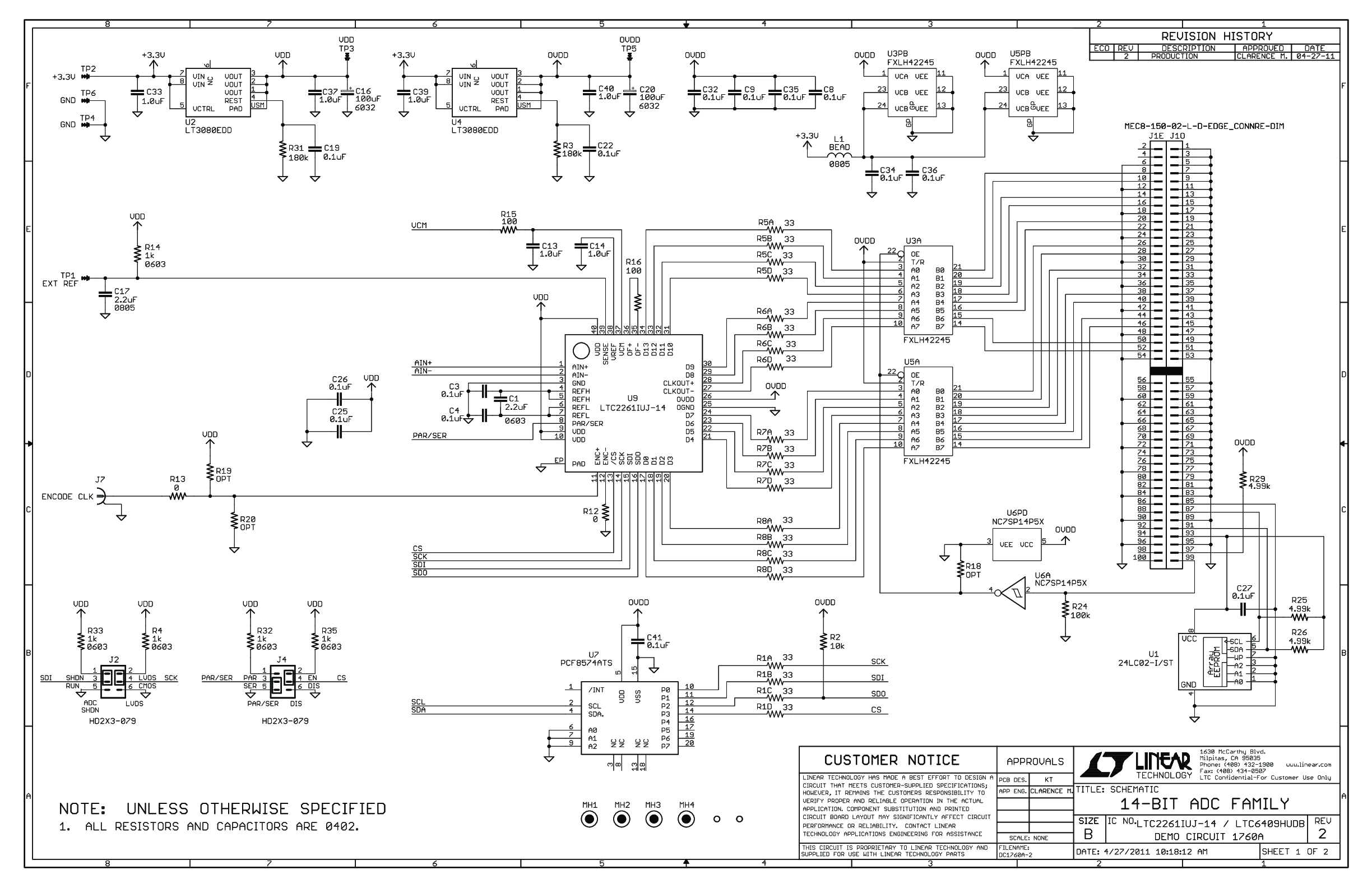

DC1760A

LTC2261-14 + LTC6409 ADC and Driver Combo Board,DC-100MHz, CMOS Outputs, requires DC890 and DC1075

zoom

DC1760A

LTC2261-14 + LTC6409 ADC and Driver Combo Board,DC-100MHz, CMOS Outputs, requires DC890 and DC1075

LTC2261-14 + LTC6409 ADC and Driver Combo Board,DC-100MHz, CMOS Outputs, requires DC890 and DC1075

产品详情

DC1760A Demo Board for:
LTC2261-14 14-Bit, 125Msps Ultra-Low Power 1.8V ADCs
LTC6409 10GHz GBW, 1.1nV/√Hz Differential Amplifier/ADC Driver





reference details image

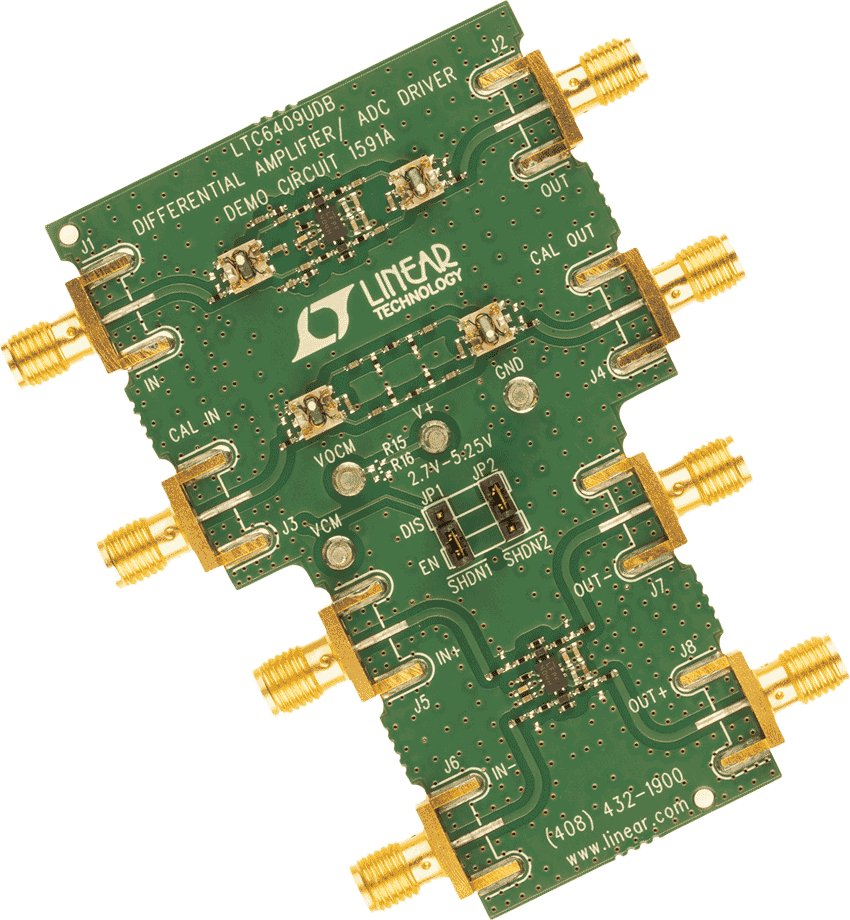

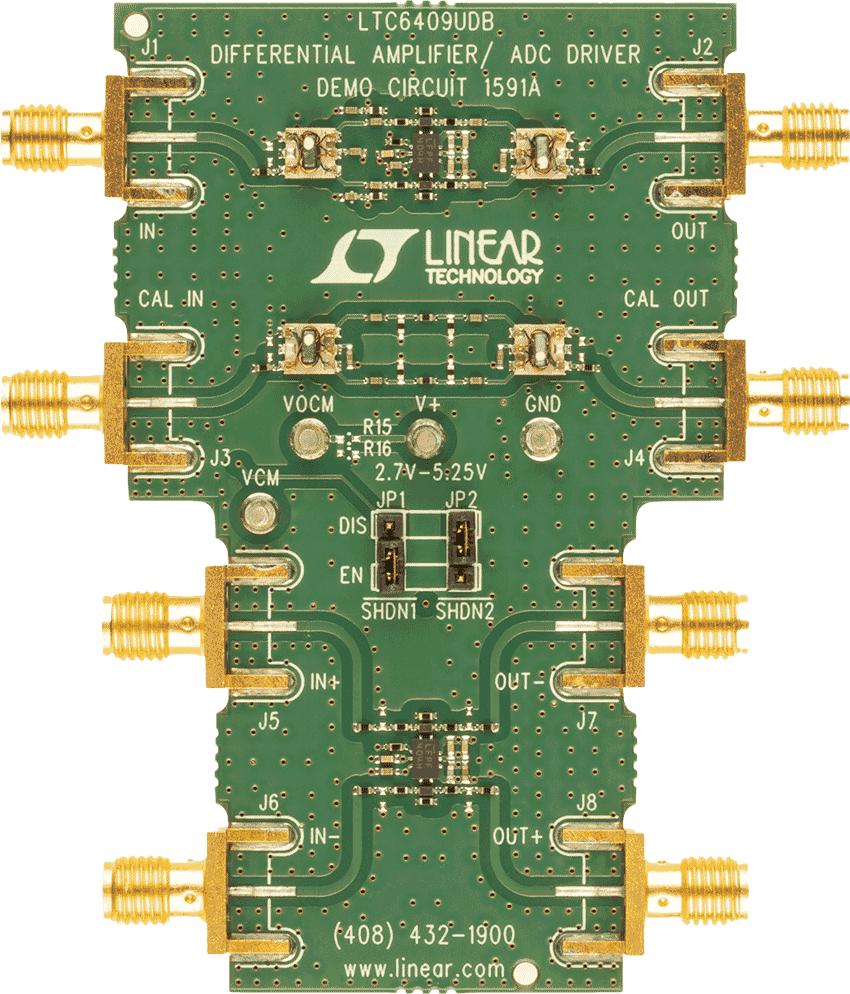

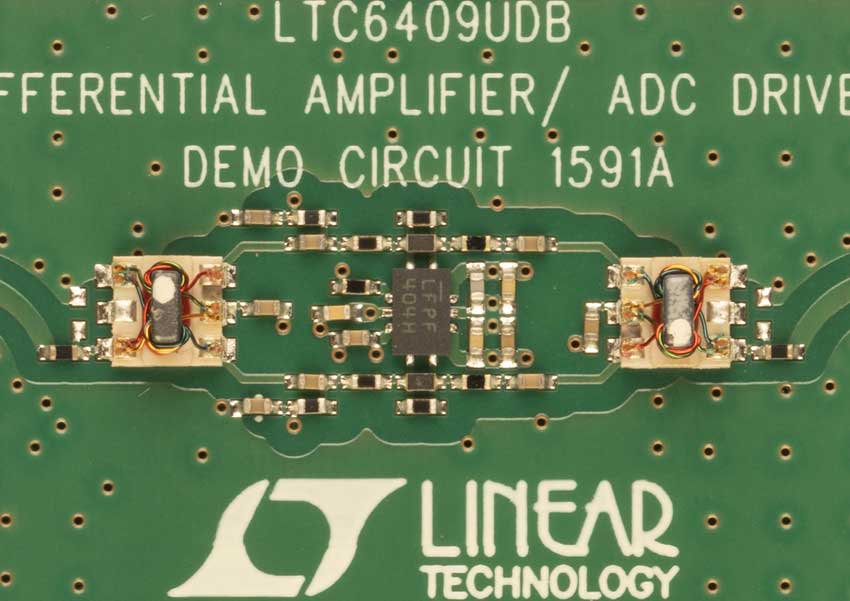

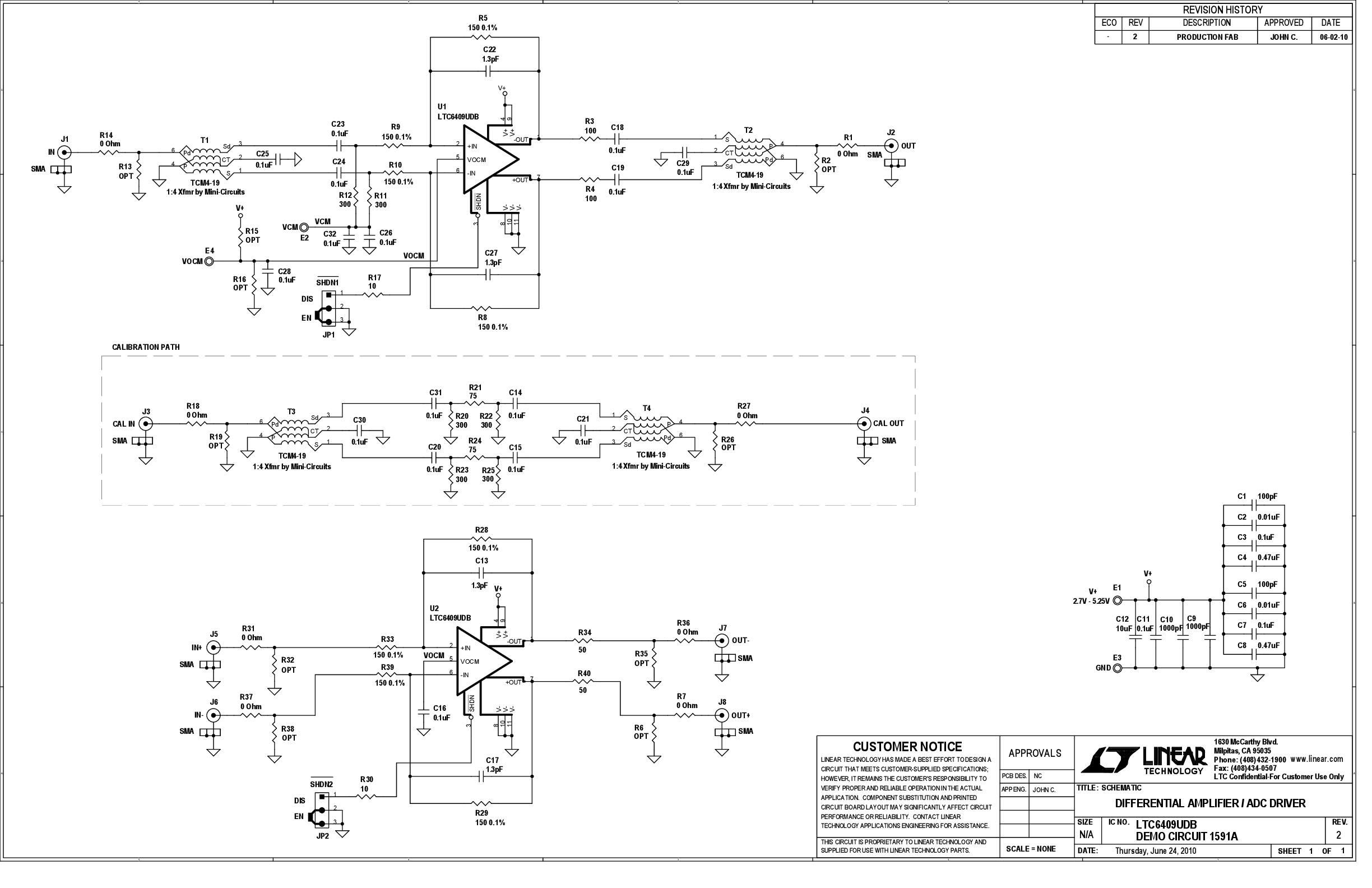

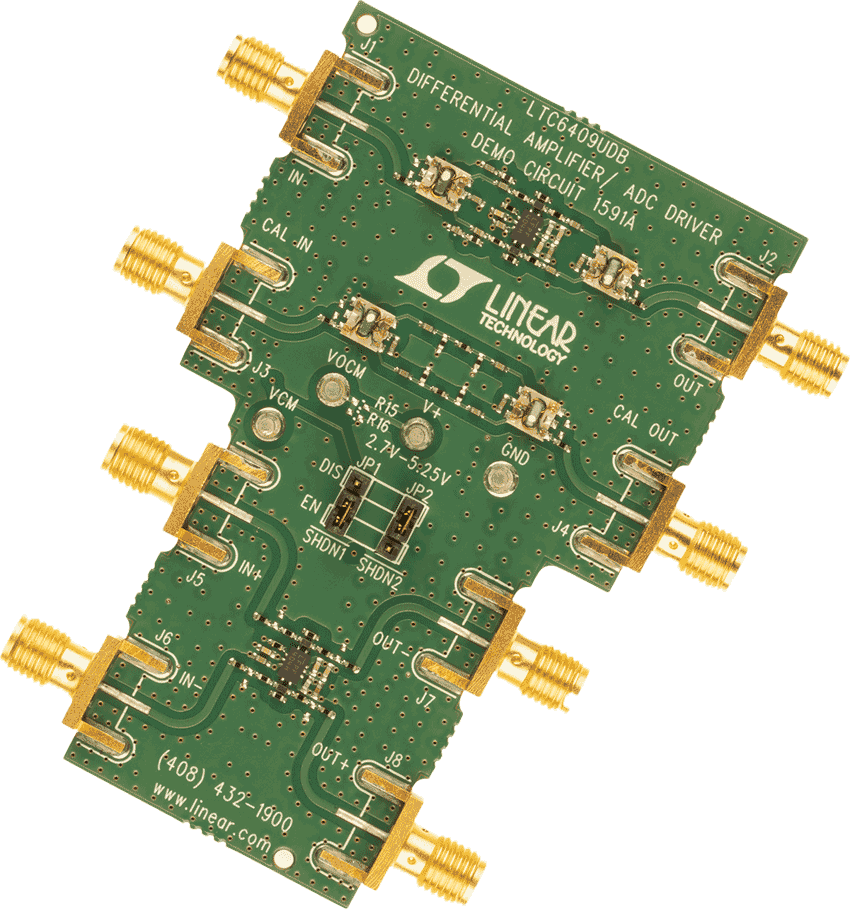

DC1591A

LTC6409 | 10GHz, 1nV/√(Hz) Differential Amplifier/ADC Driver

工具和仿真

工具及仿真模型 5

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。
