LTC6406

3GHz、低噪声、轨至轨输入差分放大器/驱动器

更多 showmore-icon

warning : 最后购买期限 tooltip
warning : 最后购买期限 tooltip
产品详情
产品模型 8
特性
  • 低噪声:1.6nV/√Hz RTI
  • 低功率:18mA (在 3V)
  • 低失真 (HD2/HD3):
    • 在 50MHz 时为 -80dBc/-69dBc、2VP-P
    • 在 20MHz 时为 -104dBc/-90dBc、2VP-P
  • 轨至轨差分输入
  • 2.7V 至 3.5V 电源电压范围
  • 全差分输入和输出
  • 可调输出共模电压
  • 800MHz -3dB 带宽 (AV = 1)
  • 增益带宽乘积:3GHz
  • 低功耗停机模式
  • 采用 8 引线 MSOP 和纤巧型 16 引线 3mm x 3mm x 0.75mm QFN 封装



更多细节
show more Icon

LTC®6406 是一款非常低噪声、低失真、全差分输入/输出放大器,专为3V、单电源操作而优化。LTC6406 的输入共模范围为轨至轨,而输出共模电压则可通过在 VOCM 引脚上施加一个电压来独立地进行调节。这使得 LTC6406 非常适合于对具有一个宽共模范围的信号进行电平移位,以驱动 12 位至 16 位单电源、差分输入 ADC。

对于 50MHz 输入信号,一个 3GHz 的增益带宽乘积将产生70dB 的线性度。LTC6406 具有单位增益稳定性,且闭环带宽从 DC 延伸至 800MHz。输出电压摆幅从接近地电位至2V,以与多种 ADC 转换器输入要求相兼容。LTC6406 仅吸收 18mA 电流,并具有一种硬件停机功能,该功能可把电流消耗降至 300μA。

LTC6406 采用紧凑型 3mm x 3mm 16 引脚无引线 QFN 封装以及 8 引线 MSOP 封装。工作温度范围为 -40ºC 至 85ºC。




Applications

  • 差分输入 ADC 驱动器
  • 单端至差分转换
  • 以地为参考电位信号的电平移位
  • 以 VCC 为参考电位信号的电平移位
  • 高线性度直接转换接收机
产品模型 8

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC6406CMS8E#PBF
  • HTML
  • HTML
LTC6406CMS8E#TRPBF
  • HTML
  • HTML
LTC6406CUD#PBF
  • HTML
  • HTML
LTC6406CUD#TRPBF
  • HTML
  • HTML
LTC6406IMS8E#PBF
  • HTML
  • HTML
LTC6406IMS8E#TRPBF
  • HTML
  • HTML
LTC6406IUD#PBF
  • HTML
  • HTML
LTC6406IUD#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 11, 2022

- 22_0244

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LTC6406CMS8E#PBF

最后购买期限

LTC6406CMS8E#TRPBF

最后购买期限

LTC6406IMS8E#PBF

最后购买期限

LTC6406IMS8E#TRPBF

最后购买期限

2月 3, 2020

- 20_0128

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LTC6406CMS8E#PBF

最后购买期限

LTC6406CMS8E#TRPBF

最后购买期限

LTC6406IMS8E#PBF

最后购买期限

LTC6406IMS8E#TRPBF

最后购买期限

3月 20, 2024

- 23_0089

Obsolescence of Tower Fab3 (JAZZ-3) SBC35 Process

LTC6406CMS8E#PBF

最后购买期限

LTC6406CMS8E#TRPBF

最后购买期限

LTC6406CUD#PBF

最后购买期限

LTC6406CUD#TRPBF

最后购买期限

LTC6406IMS8E#PBF

最后购买期限

LTC6406IMS8E#TRPBF

最后购买期限

LTC6406IUD#PBF

最后购买期限

LTC6406IUD#TRPBF

最后购买期限

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 11, 2022

- 22_0244

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LTC6406CMS8E#PBF

最后购买期限

LTC6406CMS8E#TRPBF

最后购买期限

LTC6406IMS8E#PBF

最后购买期限

LTC6406IMS8E#TRPBF

最后购买期限

2月 3, 2020

- 20_0128

arrow down

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LTC6406CMS8E#PBF

最后购买期限

LTC6406CMS8E#TRPBF

最后购买期限

LTC6406IMS8E#PBF

最后购买期限

LTC6406IMS8E#TRPBF

最后购买期限

3月 20, 2024

- 23_0089

arrow down

Obsolescence of Tower Fab3 (JAZZ-3) SBC35 Process

LTC6406CMS8E#PBF

最后购买期限

LTC6406CMS8E#TRPBF

最后购买期限

LTC6406CUD#PBF

最后购买期限

LTC6406CUD#TRPBF

最后购买期限

LTC6406IMS8E#PBF

最后购买期限

LTC6406IMS8E#TRPBF

最后购买期限

LTC6406IUD#PBF

最后购买期限

LTC6406IUD#TRPBF

最后购买期限

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

reference details image

DC1058A-E

Combo Demo Board for LTC2207 and LTC6406, Requires DC718

reference details image

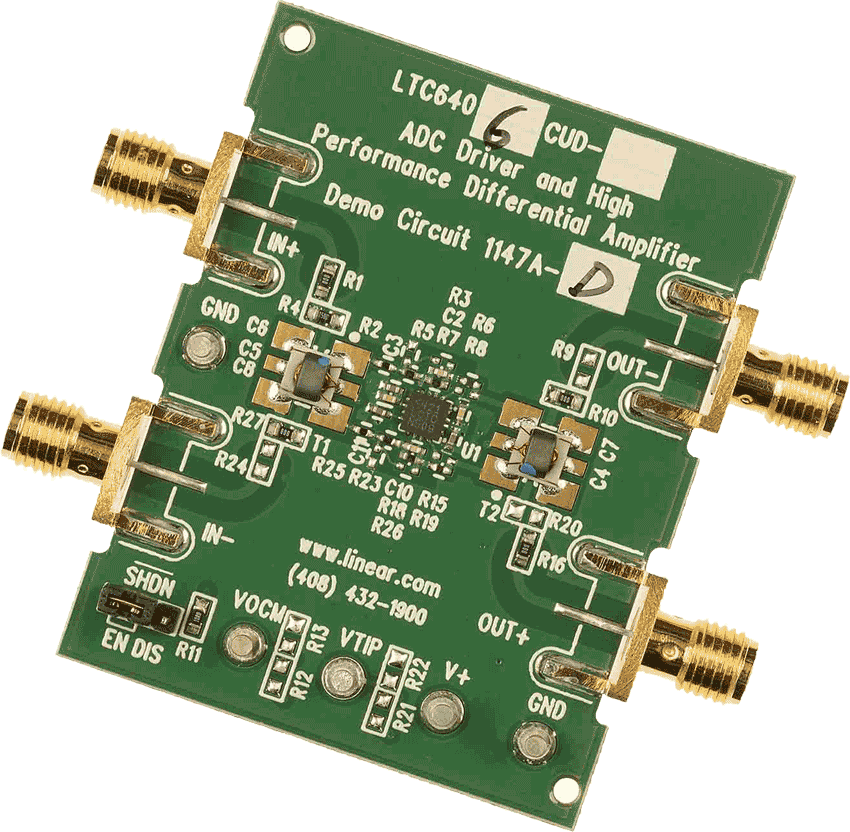

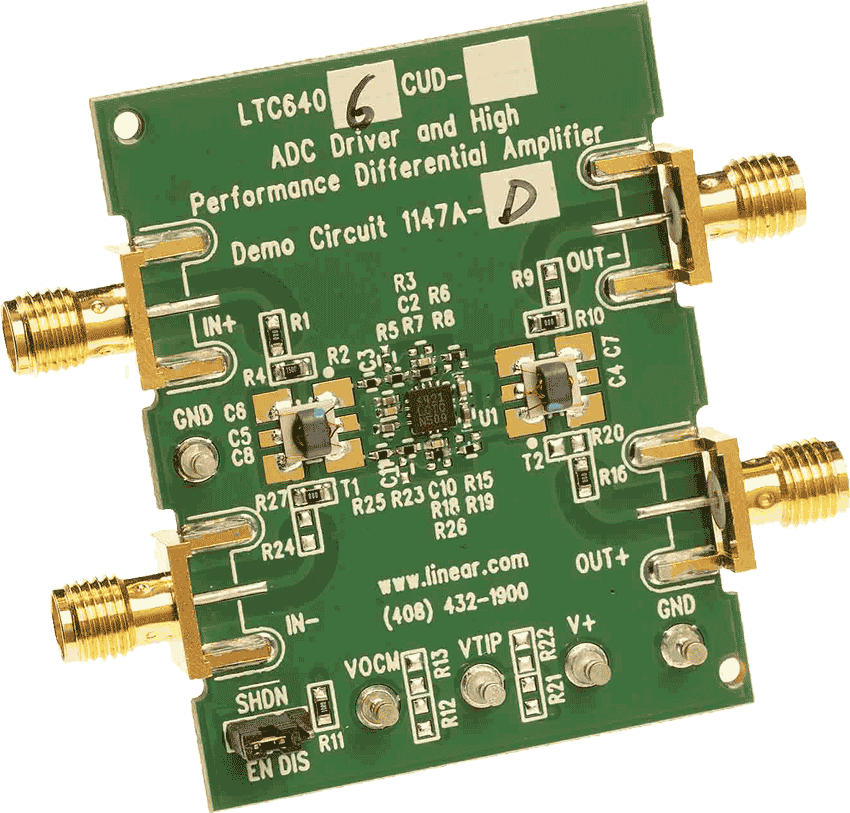

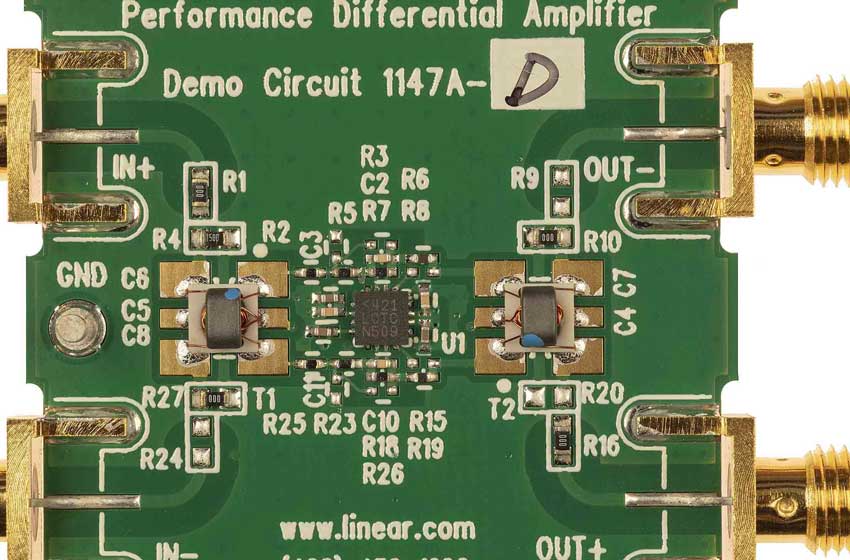

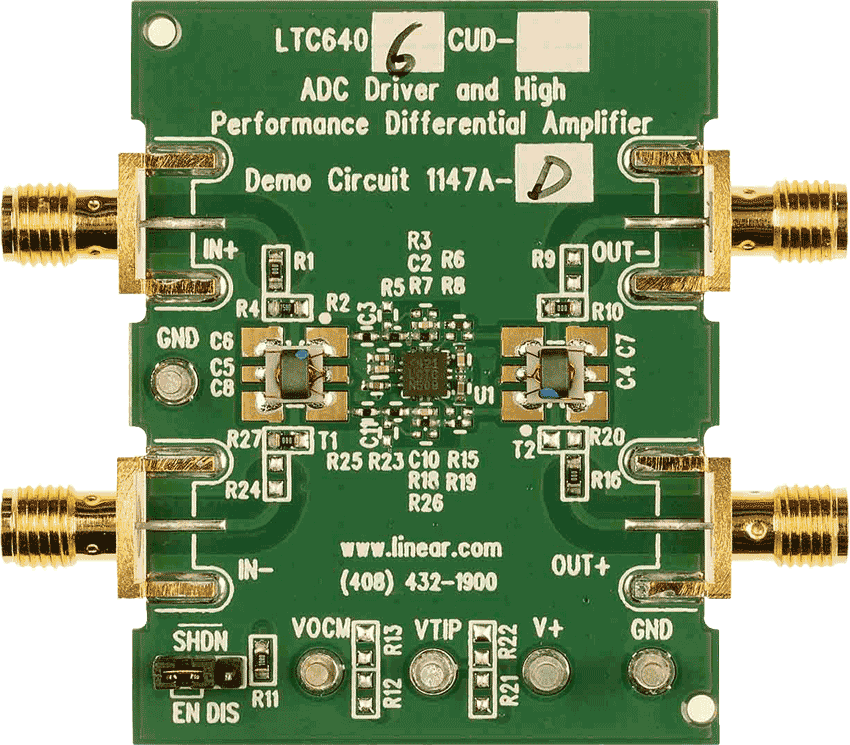

DC1147A-D

LTC6406 Demo Circuit
