LTC5586

具宽带 IF 放大器的 6GHz 高线性度 I/Q 解调器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 300MHz 至 6GHz 工作频率
  • 宽 IF 带宽:DC 至 1GHz (–1dB 带宽)
  • 高的混频器 IIP3:在 1.9GHz 时为 30dBm
  • 高的总 OIP3:在 1.9GHz 时为 40dBm
  • 高的总 OIP2:在 1.9GHz 时为 74dBm
  • 用户可调 OIP2 达 80dBm
  • 用户可调镜频抑制达 60dB
  • 用户可调 DC 偏移零点
  • 串行接口
  • 功率转换增益:在 1.9GHz 时为 7.7dB
  • 具 1dB 步长的 31dB RF 衰减器
  • 在 1.9GHz 具 40dB 隔离度的 RF 开关
  • 具片内变压器的单端 RF 输入
  • IF 放大器增益可调 (分 8 级)
  • 工作温度范围 (TC):–40°C 至 105°C
  • 32 引脚 5mm x 5mm QFN 封装

更多细节
show more Icon

LTC®5586 是一款直接转换正交解调器,专为 300MHz 至 6GHz 频率范围内的高线性度零 IF 和低 IF 接收器应用而优化。非常宽的 IF 带宽 (超过 1GHz) 使得 LTC5586 尤其适合非常宽带宽信号的解调,特别是在数字预失真 (DPD) 应用中。LTC5586 出色的动态范围使该器件适合于要求苛刻的基础设施直接转换应用。LTC5586 内部所运用的专有技术提供了把 OIP2 优化至 80dBm 和实现优于 60dB 之镜频抑制的能力。DC 偏移控制功能在 A/D 转换器输入端上提供了 DC 偏移的置零,从而优化了采用 DC 耦合 IF 信号通路之真正零 IF 接收器的动态范围。宽带 RF 和 LO 输入端口使得能够用单个器件覆盖所有主要的无线基础设施频段。LTC5586 的 IF 输出专为直接与大多数常用 A/D 转换器输入接口相对接而设计。该器件的高 OIP3 和高转换增益免除了在 IF 信号通道中增设额外放大器的需要。


Applications

  • 4G 和 5G 基站接收机
  • 宽带 DPD 接收机
  • 点对点宽带无线电设备
  • 高线性度直接转换 I/Q 接收机
  • 镜频抑制接收机

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC5586IUH#PBF
  • HTML
  • HTML
LTC5586IUH#TRPBF
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

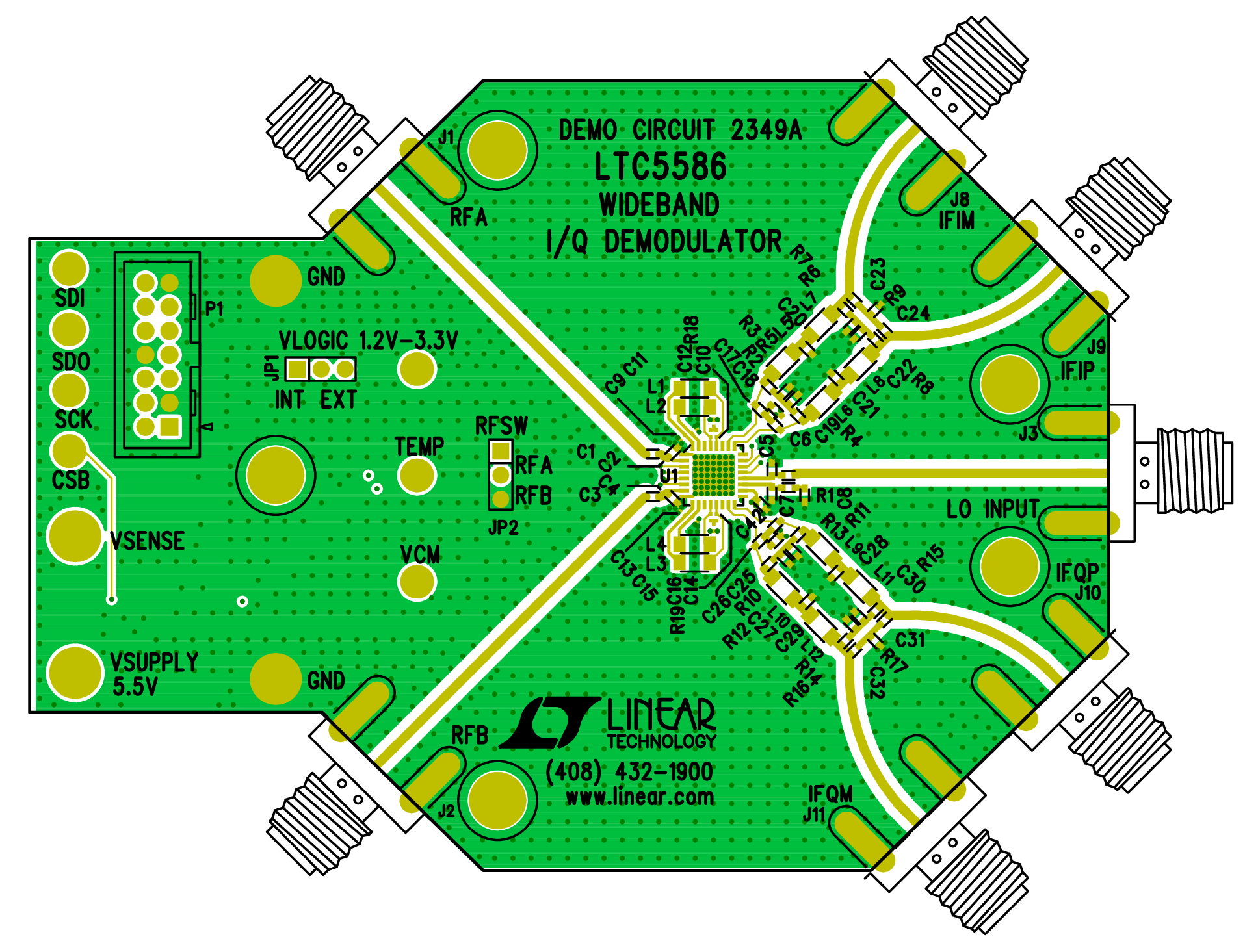

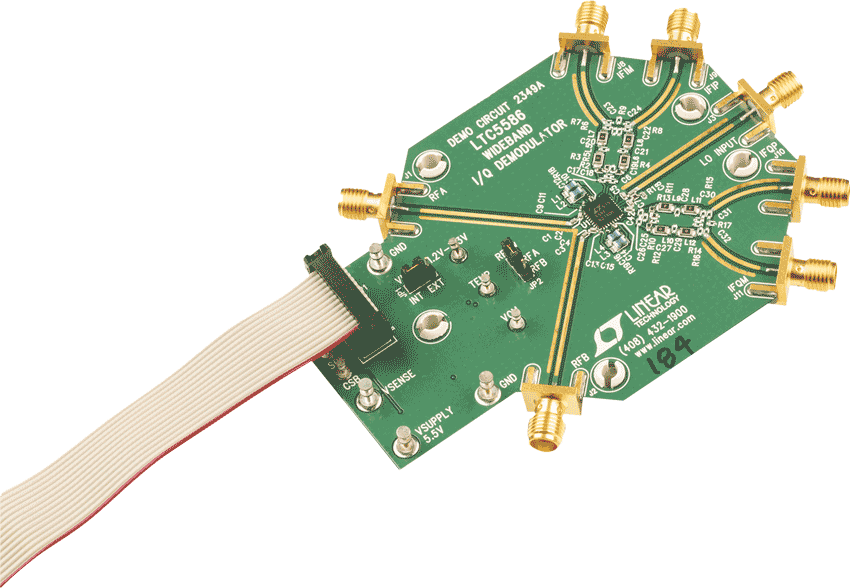

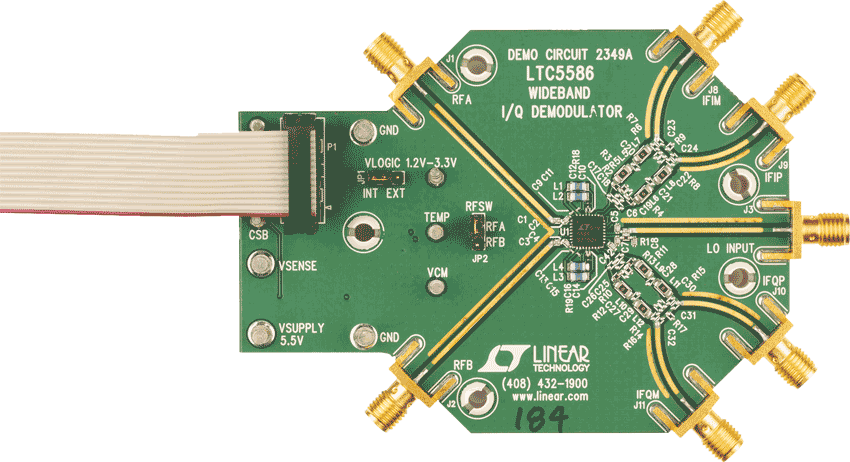

DC2349A

LTC5586 Demo Board | Wideband I/Q Demodulator with Integrated VGA
