LTC5576
量产3GHz 至 8GHz 高线性度有源上变频混频器
- 产品模型
- 2
产品详情
- 25dBm OIP3
- –0.6dB 转换增益
- 在 5.8GHz 时噪声指数为 14.1dB
- –154dBm/Hz 输出噪声层
- 低 LO-RF 泄漏
- 0dBm LO 驱动
- 宽带 50Ω 匹配输入
- 高输入 P1dB：在 5V 时为 10dBm
- 5V 或 3.3V 电源 (在 99mA)
- 单端输出和 LO 输入
- 使能引脚
- –40°C 至 105°C 工作温度 (TC)
- 16 引脚 (4mm x 4mm) QFN 封装
LTC®5576 是一款高线性度有源混频器，专为那些要求非常宽输入带宽、低失真和低 LO 泄漏的上变频应用而优化。集成型输出变压器虽专为 4GHz 至 6GHz 应用而优化，但也可容易地针对低至 3GHz 或高达 8GHz 的输出频率进行再调谐，而性能仅有轻微的下降。输入专为使用 1:1 传输线平衡-不平衡变压器而优化，因而实现了非常宽带的阻抗匹配。
LO 输入端口为单端，且只需要 0dBm 的 LO 功率来实现卓越的失真和噪声性能，同时还降低了电路要求。LTC5576 可提供低 LO 泄漏，从而降低了采用输出滤波以满足 LO 抑制要求的需要。
LTC5576 专为 5V 电源而优化，但也可采用一个 3.3V 电源 (性能略有下降)。使能功能可容易地实现器件的停机以进一步节省功率。
Applications
- 宽带发送器
- 4G 和 5G 无线基础设施
- 固定无线接入设备
- 无线直放站
参考资料
数据手册 1
可靠性数据 1
用户手册 1
解决方案设计及宣传手册 1
新闻 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC5576IUF#PBF | 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | ||
| LTC5576IUF#TRPBF | 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP) |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件硬件生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| I/Q调制器 1 | ||
| LTC5588-1 | 量产 | 具超高 OIP3 的 200MHz 至 6000MHz 正交调制器 |
| 小数N分频PLL 1 | ||
| LTC6948 | 最后购买期限 | 具集成型 VCO 的超低噪声 0.37GHz 至 6.39GHz 分数 N 合成器 |
| 增益模块 1 | ||
| LTC6431-20 | 推荐新设计使用 | 20dB 增益部件，50Ω IF 放大器 |
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| LTC5549 | 量产 | 具集成型 LO 倍频器的 2GHz 至 14GHz 微波混频器 |
工具及仿真模型
ADIsimRF
ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。
打开工具评估套件

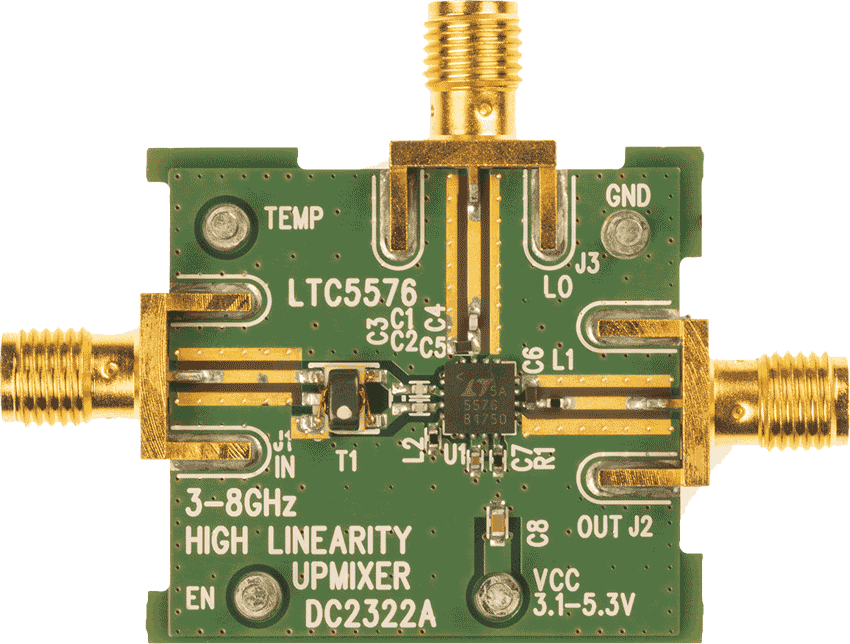

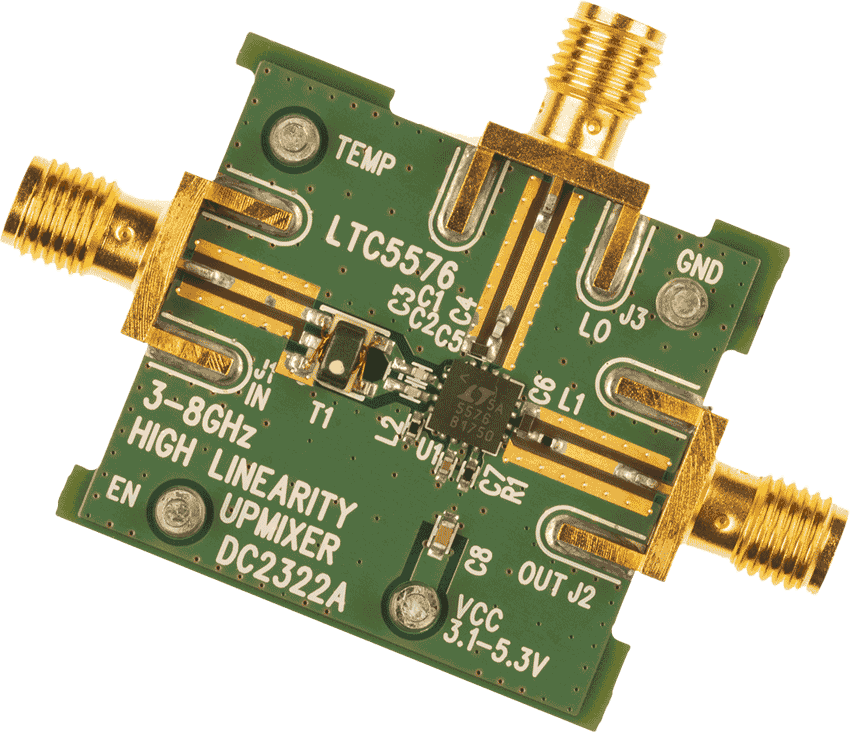

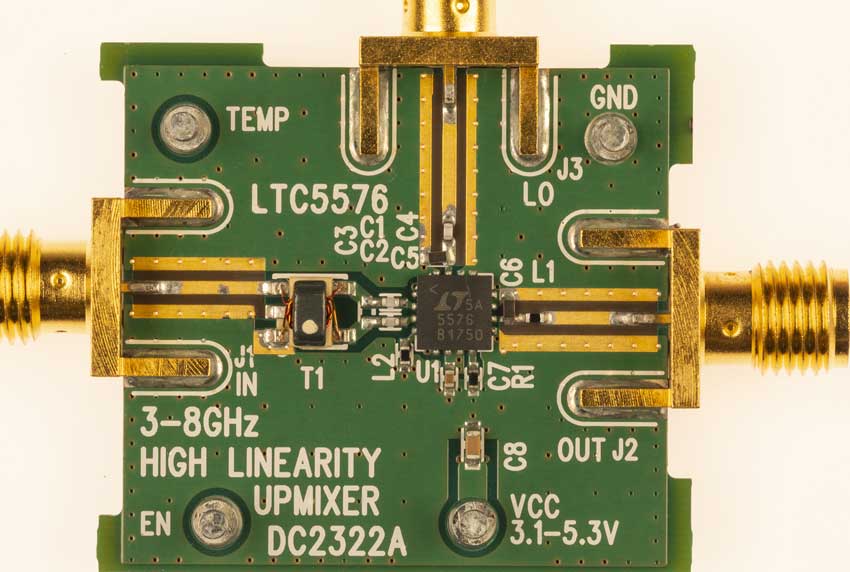

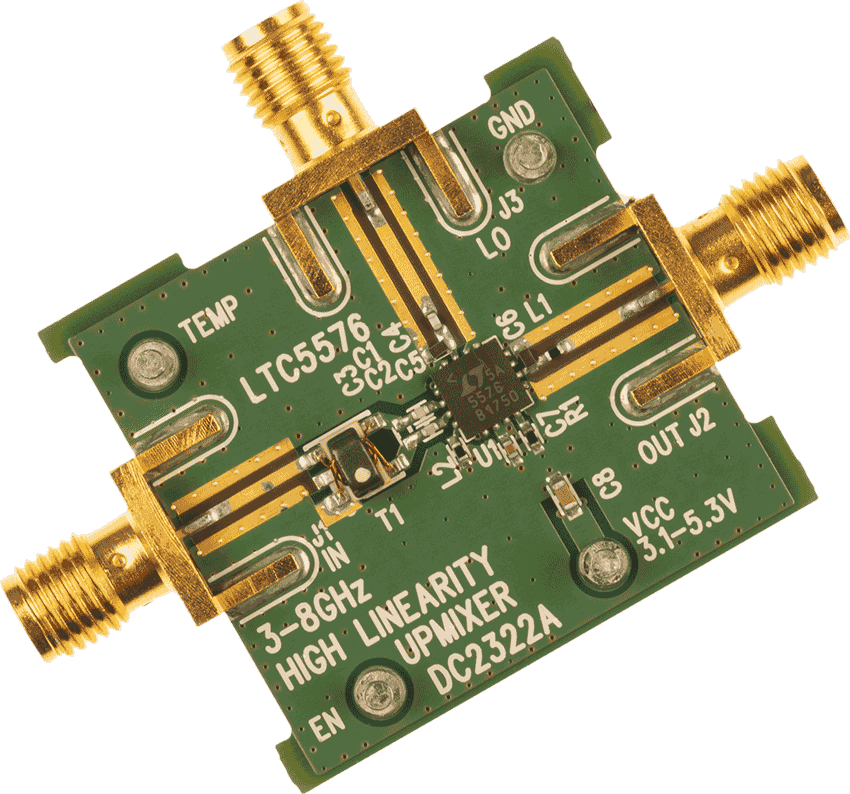

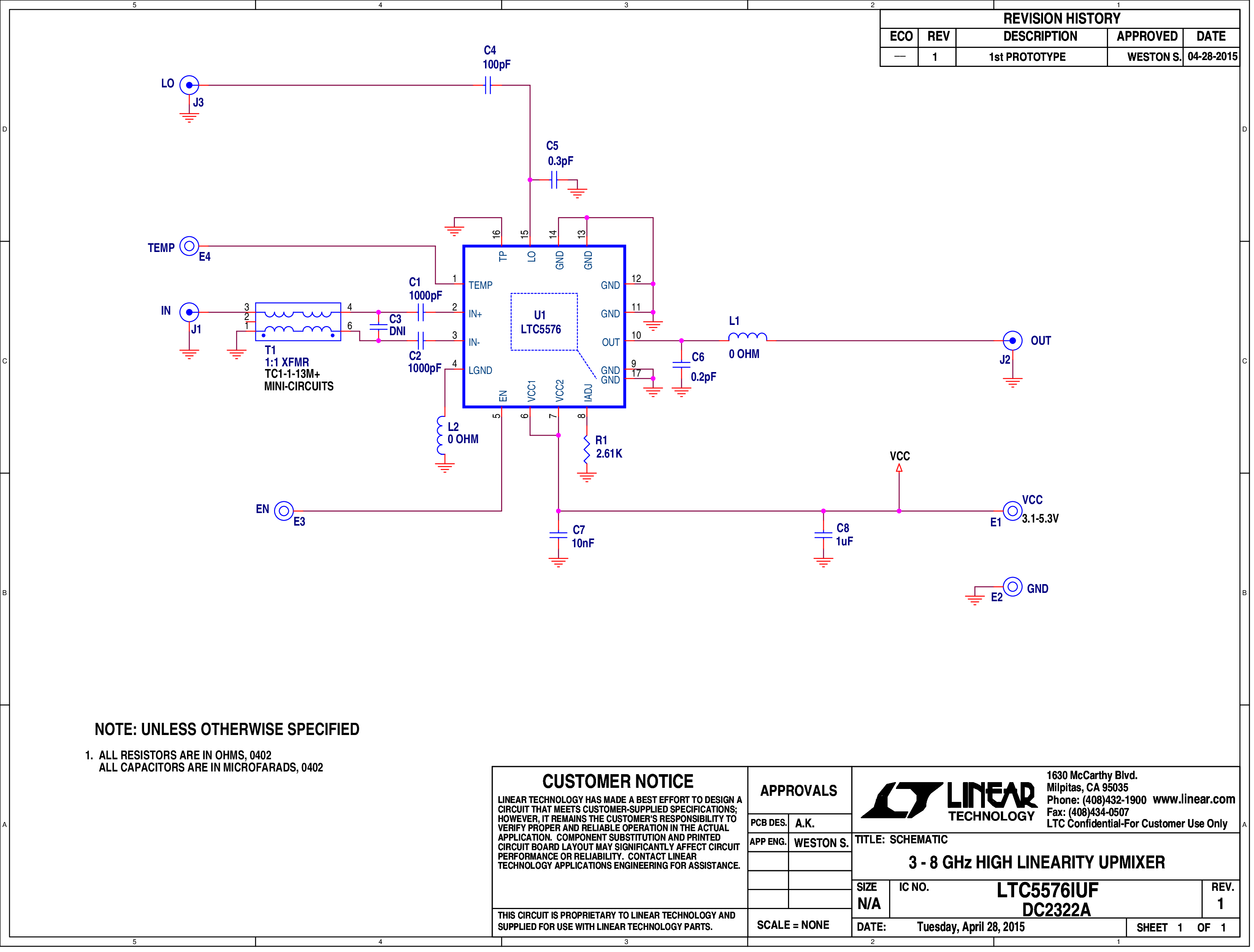

LTC5576 Demo Board | 3GHz to 8GHz High Linearity Active Upconverting Mixer
