LTC4417

确定了优先级的 PowerPath 控制器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 12
特性
  • 从三个输入中选择优先级较高的电源
  • 可隔离反向和交叉传导电流
  • 宽工作电压范围:2.5V至36V
  • 可针对电池反接提供–42V保护
  • 快速切换可有效减少输出压降
  • 低工作电流:28μA
  • 低于VOUT的电源提供小于1μA的电流
  • 1.5%输入过压/欠压保护
  • 可调过压/欠压迟滞
  • P沟道MOSFET栅极保护钳位
  • 可级联以支持更多的输入电源
  • 24引脚窄体SSOP和4mm × 4mm QFN封装
更多细节
show more Icon

LTC4417 可根据优先级将三个有效电源之一连接至一个公共输出。优先级由引脚分配来确定,V1 被分配了较高的优先级,而 V3 则为较低的优先级。当某个电源的电压连续处于其过压 (OV) 或欠压 (UV) 窗口之内的时间至少为 256ms 时,此电源就被定义为“有效”。假如优先级较高的有效输入脱离了 OV/UV 窗口,则立即将该通道断接,并把优先级次高的有效输入连接至公共输出。可以将 2 个或更多的 LTC4417 级联起来以在多于 3 个输入之间提供切换。

LTC4417 内置了快速非重叠开关电路以防止发生反向和交叉传导,同时尽量地减少电压降。栅极驱动器包括一个 6V 箝位以保护外部 MOSFET。一种受控的输出斜坡特性可较大限度地减小启动浪涌电流。当输入电源处于其 OV/UV 窗口之内的持续时间达到 256ms 时,漏极开路 VALID 输出将发出指示信号。

应用

  • 工业手持式仪器
  • 高可用性系统
  • 电池后备系统
  • 服务器和计算机外设
产品模型 12

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC4417CGN#PBF
  • HTML
  • HTML
LTC4417CGN#TRPBF
  • HTML
  • HTML
LTC4417CUF#PBF
  • HTML
  • HTML
LTC4417CUF#TRPBF
  • HTML
  • HTML
LTC4417HGN#PBF
  • HTML
  • HTML
LTC4417HGN#TRPBF
  • HTML
  • HTML
LTC4417HUF#PBF
  • HTML
  • HTML
LTC4417HUF#TRPBF
  • HTML
  • HTML
LTC4417IGN#PBF
  • HTML
  • HTML
LTC4417IGN#TRPBF
  • HTML
  • HTML
LTC4417IUF#PBF
  • HTML
  • HTML
LTC4417IUF#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 10, 2022

- 22_0177

Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL

LTC4417CGN#PBF

量产

LTC4417CGN#TRPBF

量产

LTC4417HGN#PBF

量产

LTC4417HGN#TRPBF

量产

LTC4417IGN#PBF

量产

LTC4417IGN#TRPBF

量产

12月 1, 2021

- 21_0249

LTC4417 Datasheet Limit Change

LTC4417CGN#PBF

量产

LTC4417CGN#TRPBF

量产

LTC4417CUF#PBF

量产

LTC4417CUF#TRPBF

量产

LTC4417HGN#PBF

量产

LTC4417HGN#TRPBF

量产

LTC4417HUF#PBF

量产

LTC4417HUF#TRPBF

量产

LTC4417IGN#PBF

量产

LTC4417IGN#TRPBF

量产

LTC4417IUF#PBF

量产

LTC4417IUF#TRPBF

量产

7月 31, 2020

- 20_0245

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC4417CGN#PBF

量产

LTC4417CGN#TRPBF

量产

LTC4417CUF#PBF

量产

LTC4417CUF#TRPBF

量产

LTC4417HGN#PBF

量产

LTC4417HGN#TRPBF

量产

LTC4417HUF#PBF

量产

LTC4417HUF#TRPBF

量产

LTC4417IGN#PBF

量产

LTC4417IGN#TRPBF

量产

LTC4417IUF#PBF

量产

LTC4417IUF#TRPBF

量产

1月 20, 2022

- 21_0269

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC4417CUF#PBF

量产

LTC4417CUF#TRPBF

量产

LTC4417HUF#PBF

量产

LTC4417HUF#TRPBF

量产

LTC4417IUF#PBF

量产

LTC4417IUF#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 10, 2022

- 22_0177

arrow down

Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL

LTC4417CGN#PBF

量产

LTC4417CGN#TRPBF

量产

LTC4417HGN#PBF

量产

LTC4417HGN#TRPBF

量产

LTC4417IGN#PBF

量产

LTC4417IGN#TRPBF

量产

12月 1, 2021

- 21_0249

arrow down

LTC4417 Datasheet Limit Change

LTC4417CGN#PBF

量产

LTC4417CGN#TRPBF

量产

LTC4417CUF#PBF

量产

LTC4417CUF#TRPBF

量产

LTC4417HGN#PBF

量产

LTC4417HGN#TRPBF

量产

LTC4417HUF#PBF

量产

LTC4417HUF#TRPBF

量产

LTC4417IGN#PBF

量产

LTC4417IGN#TRPBF

量产

LTC4417IUF#PBF

量产

LTC4417IUF#TRPBF

量产

7月 31, 2020

- 20_0245

arrow down

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC4417CGN#PBF

量产

LTC4417CGN#TRPBF

量产

LTC4417CUF#PBF

量产

LTC4417CUF#TRPBF

量产

LTC4417HGN#PBF

量产

LTC4417HGN#TRPBF

量产

LTC4417HUF#PBF

量产

LTC4417HUF#TRPBF

量产

LTC4417IGN#PBF

量产

LTC4417IGN#TRPBF

量产

LTC4417IUF#PBF

量产

LTC4417IUF#TRPBF

量产

1月 20, 2022

- 21_0269

arrow down

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC4417CUF#PBF

量产

LTC4417CUF#TRPBF

量产

LTC4417HUF#PBF

量产

LTC4417HUF#TRPBF

量产

LTC4417IUF#PBF

量产

LTC4417IUF#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 3

reference details image

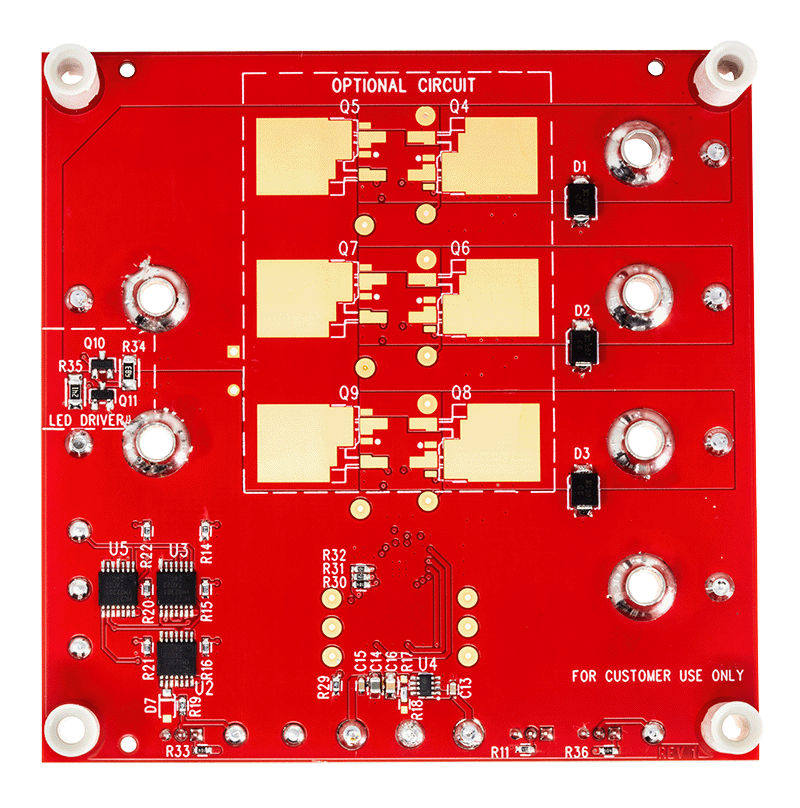

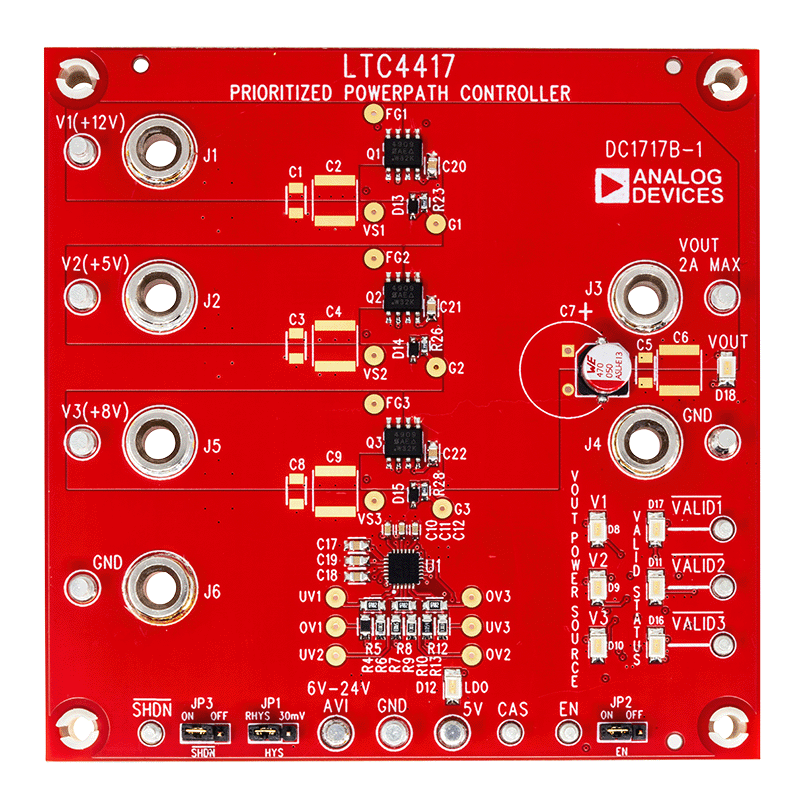

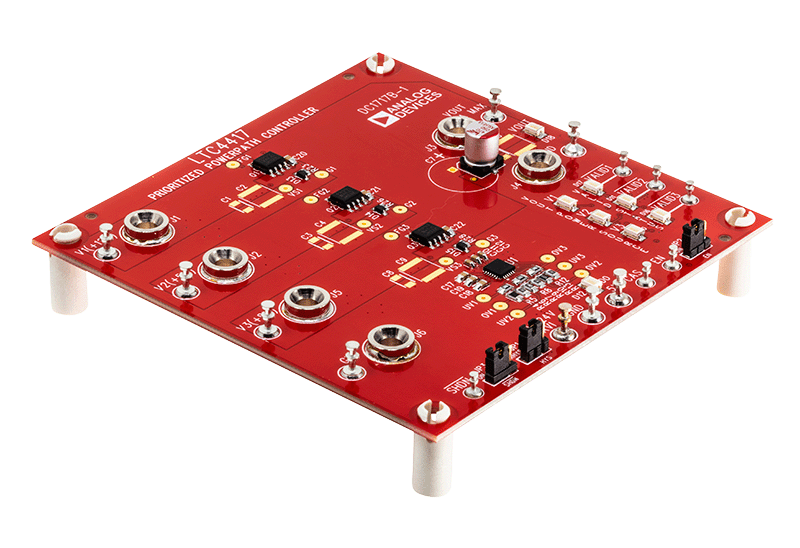

DC1717B

LTC4417 | 优先化 PowerPath™ 控制器

zoom

DC1717B

LTC4417 | 优先化 PowerPath™ 控制器

LTC4417 | 优先化 PowerPath™ 控制器

产品详情

演示电路 DC1717B 使用 LTC4417 在三个输入电源轨之间进行仲裁,从而选择最高优先级的有效电源来为负载供电。电源轨的优先级由输入连接 (V1-V3) 定义。每个电源轨都有由外部电阻设置的过压和欠压阈值。如果最高优先级的电源轨电压超出定义的窗口(过压或欠压),则使能具有下一个最高优先级(有效)的电源轨并为负载供电。两个或多个 LTC4417 可以级联,以便在三个以上的电源柜之间进行切换。

reference details image

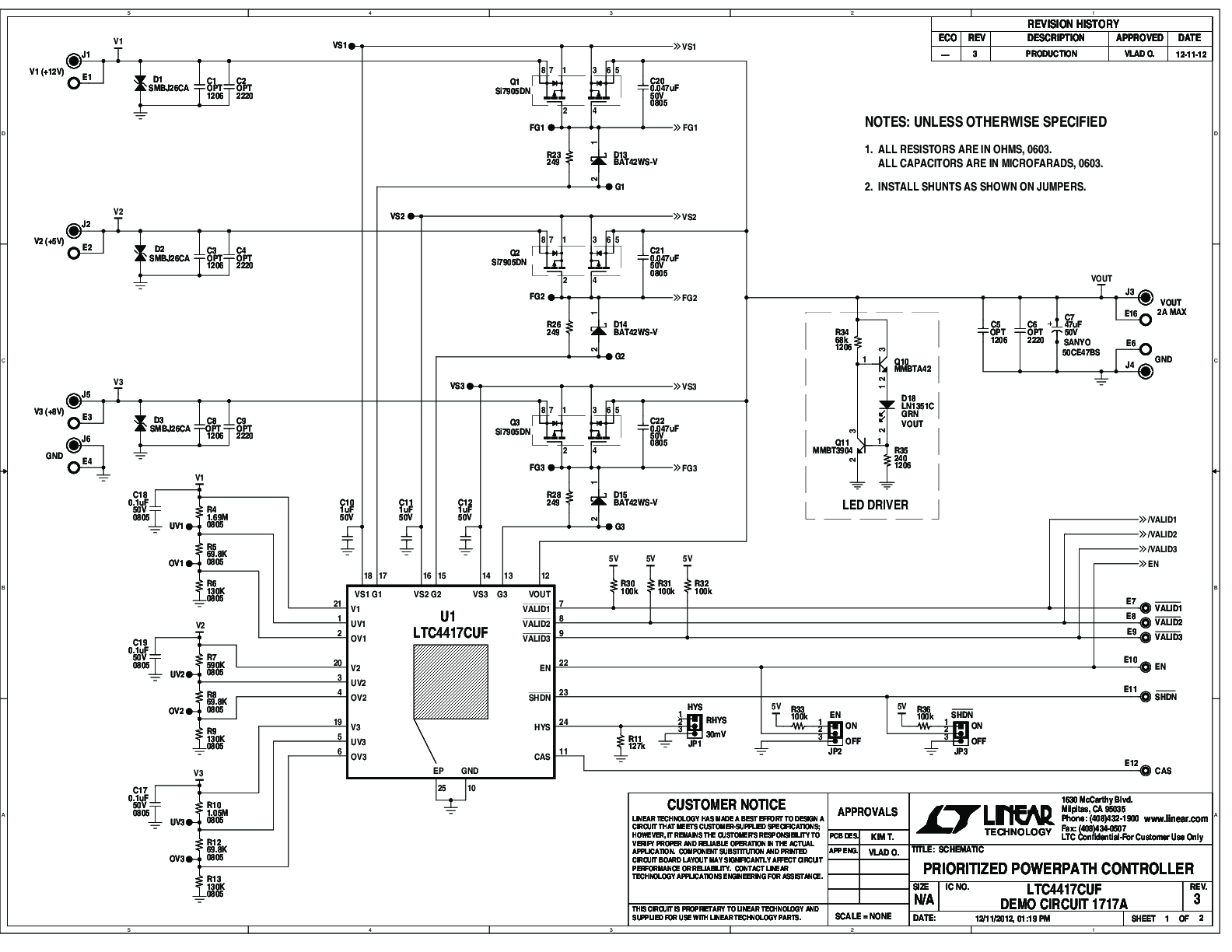

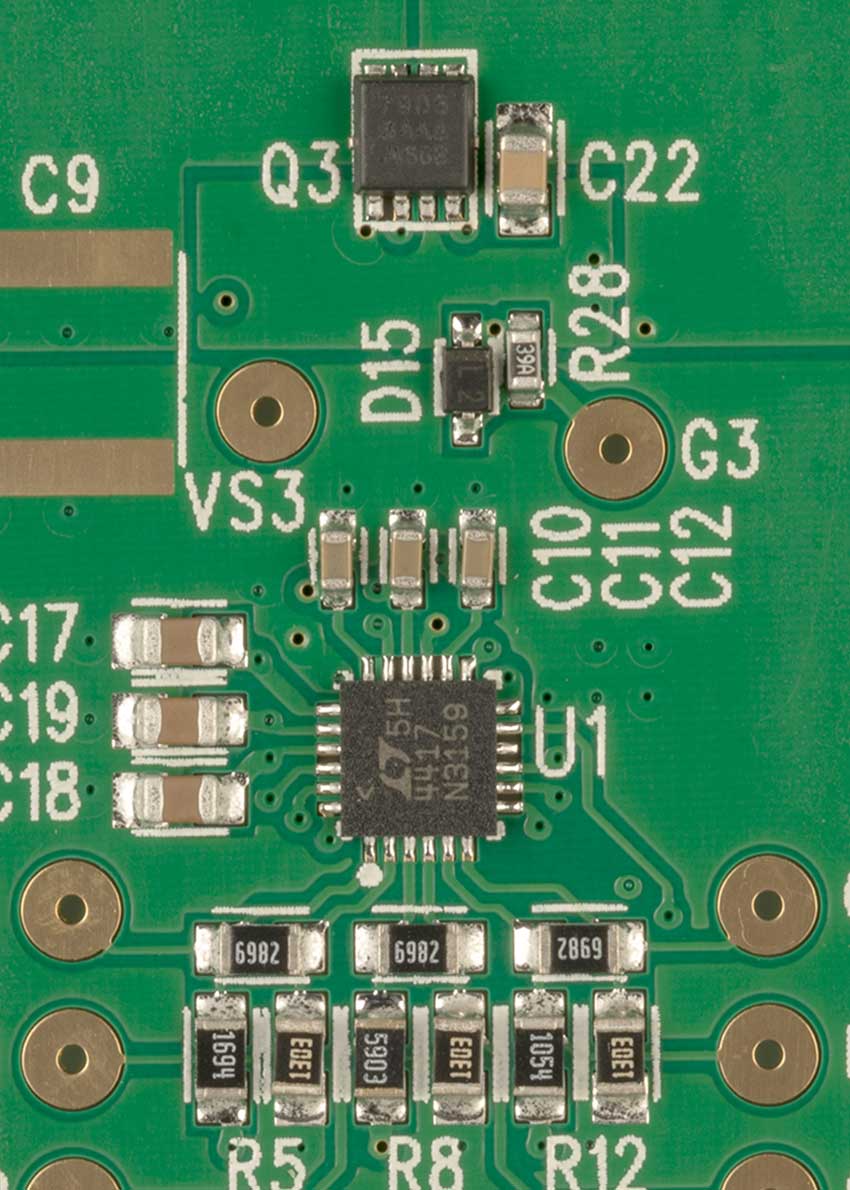

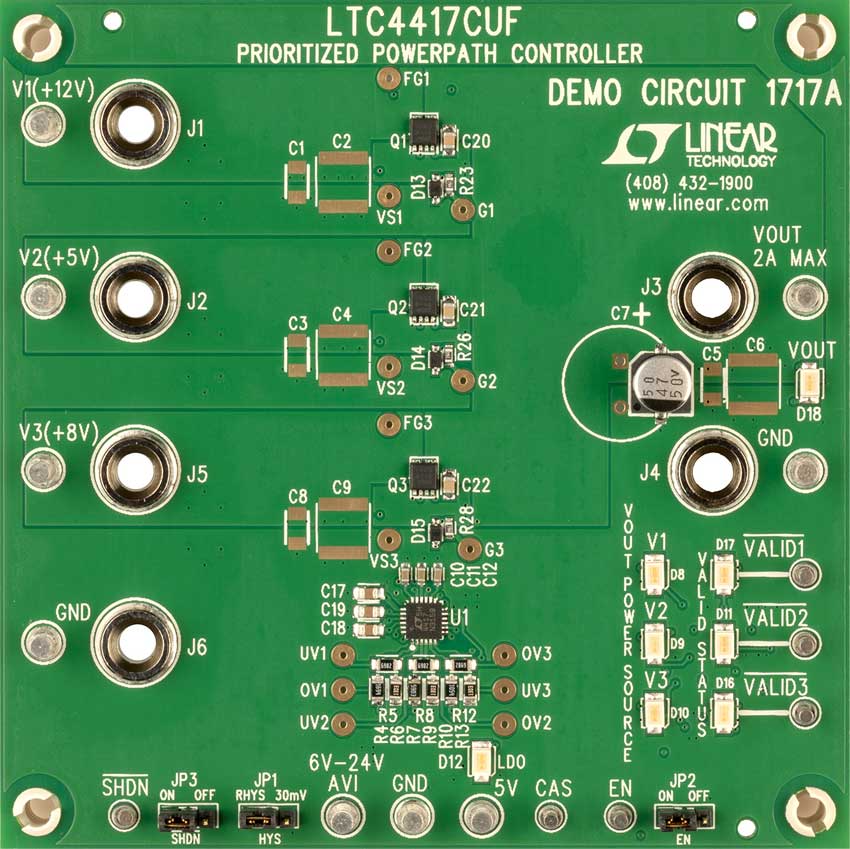

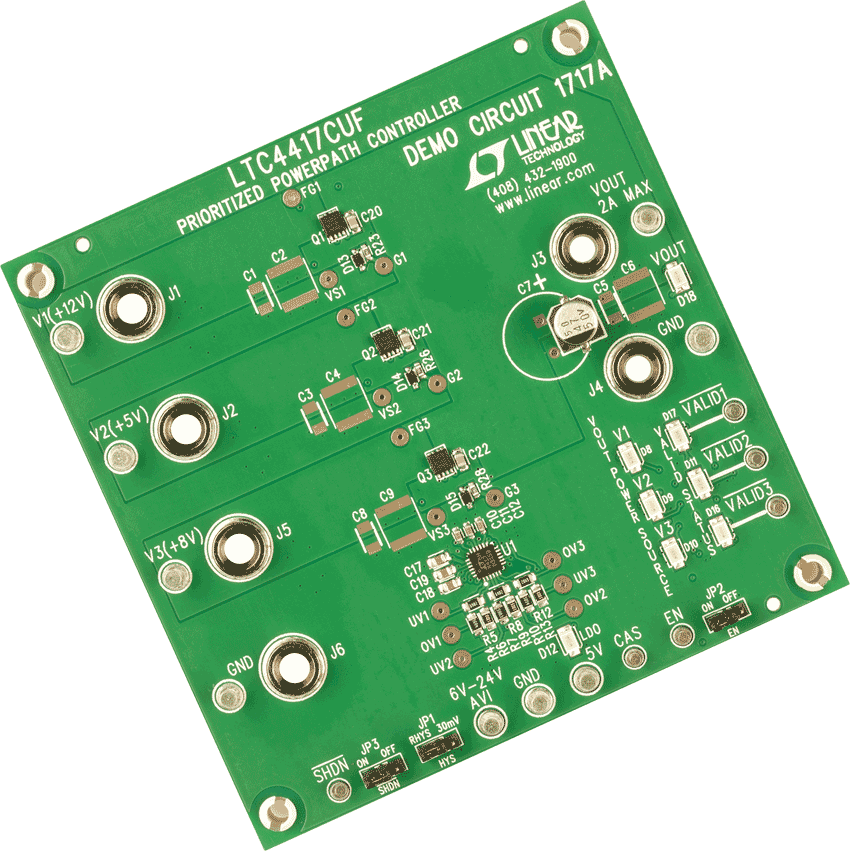

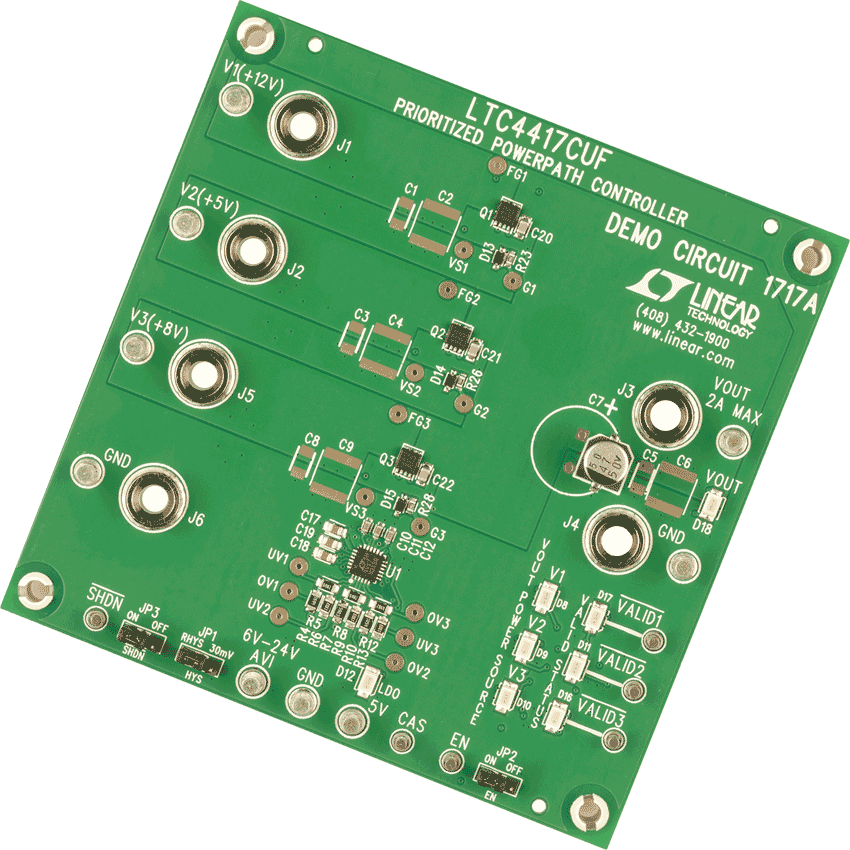

DC1717A

LTC4417CUF演示板:确定了优先级的PowerPath控制器

reference details image

AD-JUPITER-EBZ

Software-Defined Radio

zoom

AD-JUPITER-EBZ

Software-Defined Radio

Software-Defined Radio

特性和优点

  • RF/SDR
    • ADRV9002 transceiver
    • 2 x receiver, 2 x transmitter
    • LO frequency range 30 MHz to 6 GHz
    • 12 kHz to 40 MHz frequency bandwidth
    • Sampling rate 12 kSPS to 61.44 MSPS
  • External Device Clock Input
  • External MCS Input
  • RF Front-end
  • Processing System
    • Zynq UltraScale+ MPSoC XCZU3EG
      • ARM Cortex-A53 1.5 GHz
      • ARM Cortex-R5 500 MHz
      • Mali-400 MP2 graphic processor
      • Programmable logic 154 k
    • DDR4 – 2 GB (x32)
    • Boot source
      • SD card 3.0
      • Flash memory 128 MB
    • User Interfaces
      • USB 3.1 Gen 1 – Type C
        • Upstream Facing Port (UFP)
        • Downstream Facing Port (DFP)
        • USB 2.0 compatible
    • Ethernet 1000BASE-T RGMII
    • Display Port v1.2 (2 lanes, 5.4 Gbps)
    • SATA 3
    • USB (micro) debug interface
    • 16 GPIOs (3V3 LVCMOS)
  • Power Sources
    • USB Type-C (power only)
      • Power Sink 5V, 9V/3A
    • USB Type-C (data)
      • Power Sink 5V/3A
      • Power Source 5V/0.9 A
    • 802.3at POE compliant, 25.5 W Type2 (POE+)

产品详情

The AD-JUPITER-EBZ is a versatile software-defined platform based on Analog Devices ADRV9002 and Xilinx Zynq UltraScale+ MPSoC. The ADRV9002 is a new generation RF transceiver that has dual-channel transmitters, dual-channel receivers covering a frequency range of 30 MHz to 6 GHz. This device has a high-quality RF linearity performance and a set of advanced features like fast profiles switching, flexible power vs. performance configuration, fast frequency hopping, multi-chip synchronization, and digital pre-distortion (DPD) for narrow and wide band waveform.

The evaluation platform includes XCZU3EG processing device that has a wide range of interfaces, making the system capable of local processing or streaming to a remote host. It comes integrated in a self-contained ruggedized aluminum case, which gives flexibility in evaluating and prototyping across different environments.

APPLICATIONS

  • Aerospace and Defense
  • Communications
  • Advanced Education
工具和仿真

工具及仿真模型 2

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

参考电路

参考电路 1

Portable Radio Reference Design Block Diagram

ADRV-PACKRF便携式无线电设计

zoomopens a dialog

CN0412

ADRV-PACKRF便携式无线电设计

CN0412

参考设计

tooltip Info:参考设计
ADRV-PACKRF便携式无线电设计

特性和优点

  • 两个完整的无线电
    • 2 Tx、2 Rx、2观测
  • 多个电源选项
    • 壁式连接、以太网供电、电池
  • 内置IMU和GPS进行跟踪
  • 完全可配置和可定制软件
查看参考设计详情 external link
