LTC4366

高电压浪涌抑制器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 32
特性
  • 坚固型浮置拓扑结构
  • 宽工作电压范围:9V 至 > 500V
  • 可调的输出箝位电压
  • 控制 N 沟道 MOSFET
  • 可调保护定时器
  • 内部 9 秒冷却定时器
  • 停机 IQ:< 14μA
  • 采用 8 引脚 TSOT 封装和 8 引脚 3mm x 2mm DFN 封装
更多细节
show more Icon

LTC®4366 浪涌抑制器可保护负载免遭高压瞬变的损坏。通过控制一个外部 N 沟道 MOSFET 的栅极,LTC4366 可在过压瞬变过程中调节输出。在 MOSFET 两端承载过压的情况下,负载可以保持运作状态。在返回线路中布设一个电阻器可隔离 LTC4366,并允许其随电源向上浮动;因此,输出电压的上限仅取决于高值电阻器的可用性和 MOSFET 的额定规格。

一个可调的过压定时器能在浪涌期间避免损坏 MOSFET,而一个附加的 9 秒定时器则为 MOSFET 提供了冷却周期。停机引脚负责在停机期间将静态电流减小至 14μA 以下。在一个故障发生之后,LTC4366-1 将锁断,而 LTC4366-2 则将执行自动重试操作。



Applications

  • 工业、汽车和航空电子浪涌保护
  • 高电压 DC 分配
  • 28V 汽车系统
产品模型 32

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC4366CDDB-1#TRMPBF
  • HTML
  • HTML
LTC4366CDDB-1#TRPBF
  • HTML
  • HTML
LTC4366CDDB-2#TRMPBF
  • HTML
  • HTML
LTC4366CDDB-2#TRPBF
  • HTML
  • HTML
LTC4366CTS8-1#TRMPBF
  • HTML
  • HTML
LTC4366CTS8-1#TRPBF
  • HTML
  • HTML
LTC4366CTS8-2#TRMPBF
  • HTML
  • HTML
LTC4366CTS8-2#TRPBF
  • HTML
  • HTML
LTC4366HDDB-1#TRMPBF
  • HTML
  • HTML
LTC4366HDDB-1#TRPBF
  • HTML
  • HTML
LTC4366HDDB-2#TRMPBF
  • HTML
  • HTML
LTC4366HDDB-2#TRPBF
  • HTML
  • HTML
LTC4366HTS8-1#TRMPBF
  • HTML
  • HTML
LTC4366HTS8-1#TRPBF
  • HTML
  • HTML
LTC4366HTS8-2#TRMPBF
  • HTML
  • HTML
LTC4366HTS8-2#TRPBF
  • HTML
  • HTML
LTC4366IDDB-1#TRMPBF
  • HTML
  • HTML
LTC4366IDDB-1#TRPBF
  • HTML
  • HTML
LTC4366IDDB-2#TRMPBF
  • HTML
  • HTML
LTC4366IDDB-2#TRPBF
  • HTML
  • HTML
LTC4366ITS8-1#TRMPBF
  • HTML
  • HTML
LTC4366ITS8-1#TRPBF
  • HTML
  • HTML
LTC4366ITS8-2#TRMPBF
  • HTML
  • HTML
LTC4366ITS8-2#TRPBF
  • HTML
  • HTML
LTC4366MPDDB-1#TRMPBF
  • HTML
  • HTML
LTC4366MPDDB-1#TRPBF
  • HTML
  • HTML
LTC4366MPDDB-2#TRMPBF
  • HTML
  • HTML
LTC4366MPDDB-2#TRPBF
  • HTML
  • HTML
LTC4366MPTS8-1#TRMPBF
  • HTML
  • HTML
LTC4366MPTS8-1#TRPBF
  • HTML
  • HTML
LTC4366MPTS8-2#TRMPBF
  • HTML
  • HTML
LTC4366MPTS8-2#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 7, 2021

- 21_0074

LTC4366 Datasheet Limit Change

LTC4366CDDB-1#TRMPBF

量产

LTC4366CDDB-1#TRPBF

量产

LTC4366CDDB-2#TRMPBF

量产

LTC4366CDDB-2#TRPBF

量产

LTC4366CTS8-1#TRMPBF

量产

LTC4366CTS8-1#TRPBF

量产

LTC4366CTS8-2#TRMPBF

量产

LTC4366CTS8-2#TRPBF

量产

LTC4366HDDB-1#TRMPBF

量产

LTC4366HDDB-1#TRPBF

量产

LTC4366HDDB-2#TRMPBF

量产

LTC4366HDDB-2#TRPBF

量产

LTC4366HTS8-1#TRMPBF

量产

LTC4366HTS8-1#TRPBF

量产

LTC4366HTS8-2#TRMPBF

量产

LTC4366HTS8-2#TRPBF

量产

LTC4366IDDB-1#TRMPBF

量产

LTC4366IDDB-1#TRPBF

量产

LTC4366IDDB-2#TRMPBF

量产

LTC4366IDDB-2#TRPBF

量产

LTC4366ITS8-1#TRMPBF

量产

LTC4366ITS8-1#TRPBF

量产

LTC4366ITS8-2#TRMPBF

量产

LTC4366ITS8-2#TRPBF

量产

LTC4366MPDDB-1#TRMPBF

量产

LTC4366MPDDB-1#TRPBF

量产

LTC4366MPDDB-2#TRMPBF

量产

LTC4366MPDDB-2#TRPBF

量产

LTC4366MPTS8-1#TRMPBF

量产

LTC4366MPTS8-1#TRPBF

量产

LTC4366MPTS8-2#TRMPBF

量产

LTC4366MPTS8-2#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 7, 2021

- 21_0074

arrow down

LTC4366 Datasheet Limit Change

LTC4366CDDB-1#TRMPBF

量产

LTC4366CDDB-1#TRPBF

量产

LTC4366CDDB-2#TRMPBF

量产

LTC4366CDDB-2#TRPBF

量产

LTC4366CTS8-1#TRMPBF

量产

LTC4366CTS8-1#TRPBF

量产

LTC4366CTS8-2#TRMPBF

量产

LTC4366CTS8-2#TRPBF

量产

LTC4366HDDB-1#TRMPBF

量产

LTC4366HDDB-1#TRPBF

量产

LTC4366HDDB-2#TRMPBF

量产

LTC4366HDDB-2#TRPBF

量产

LTC4366HTS8-1#TRMPBF

量产

LTC4366HTS8-1#TRPBF

量产

LTC4366HTS8-2#TRMPBF

量产

LTC4366HTS8-2#TRPBF

量产

LTC4366IDDB-1#TRMPBF

量产

LTC4366IDDB-1#TRPBF

量产

LTC4366IDDB-2#TRMPBF

量产

LTC4366IDDB-2#TRPBF

量产

LTC4366ITS8-1#TRMPBF

量产

LTC4366ITS8-1#TRPBF

量产

LTC4366ITS8-2#TRMPBF

量产

LTC4366ITS8-2#TRPBF

量产

LTC4366MPDDB-1#TRMPBF

量产

LTC4366MPDDB-1#TRPBF

量产

LTC4366MPDDB-2#TRMPBF

量产

LTC4366MPDDB-2#TRPBF

量产

LTC4366MPTS8-1#TRMPBF

量产

LTC4366MPTS8-1#TRPBF

量产

LTC4366MPTS8-2#TRMPBF

量产

LTC4366MPTS8-2#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 3

reference details image

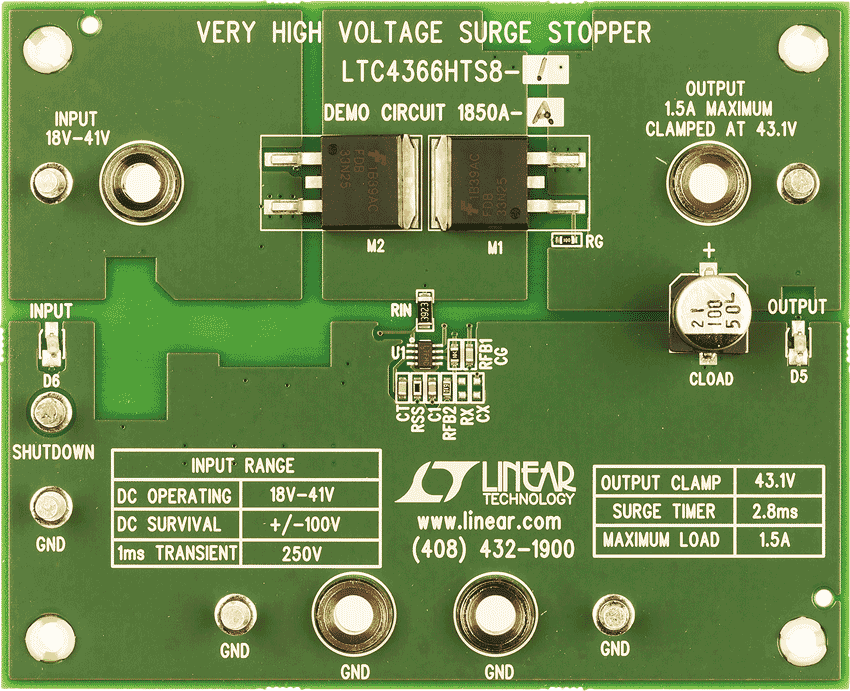

DC1850A-A

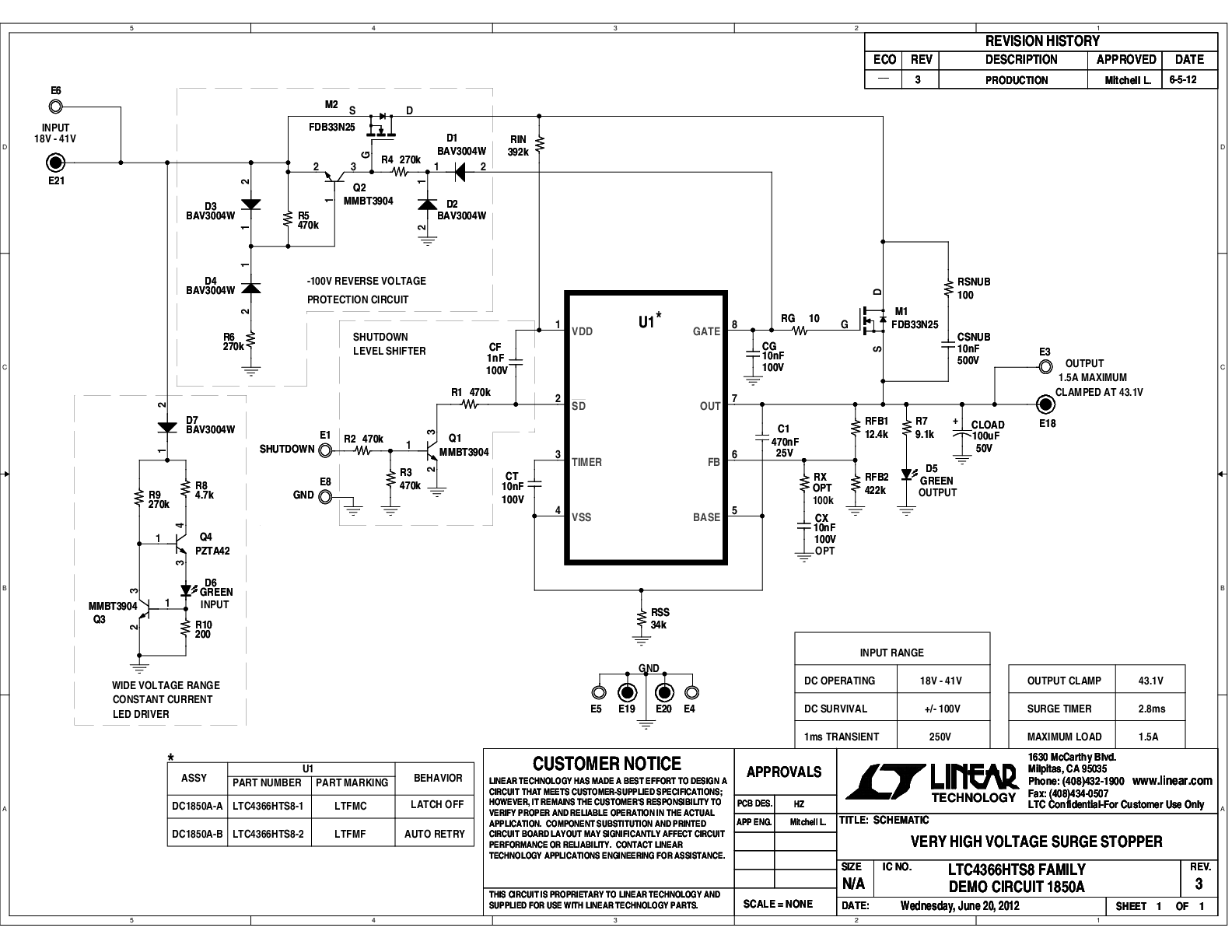

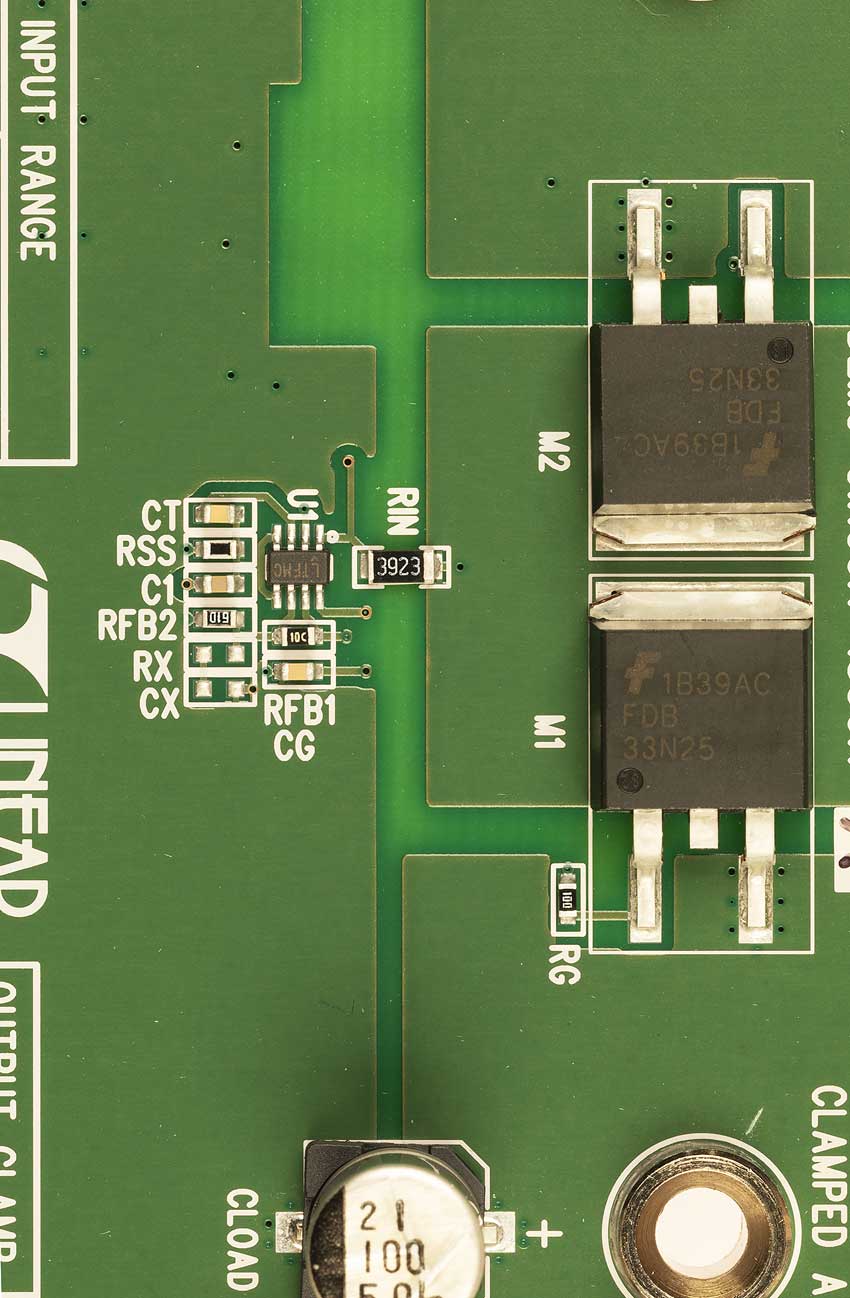

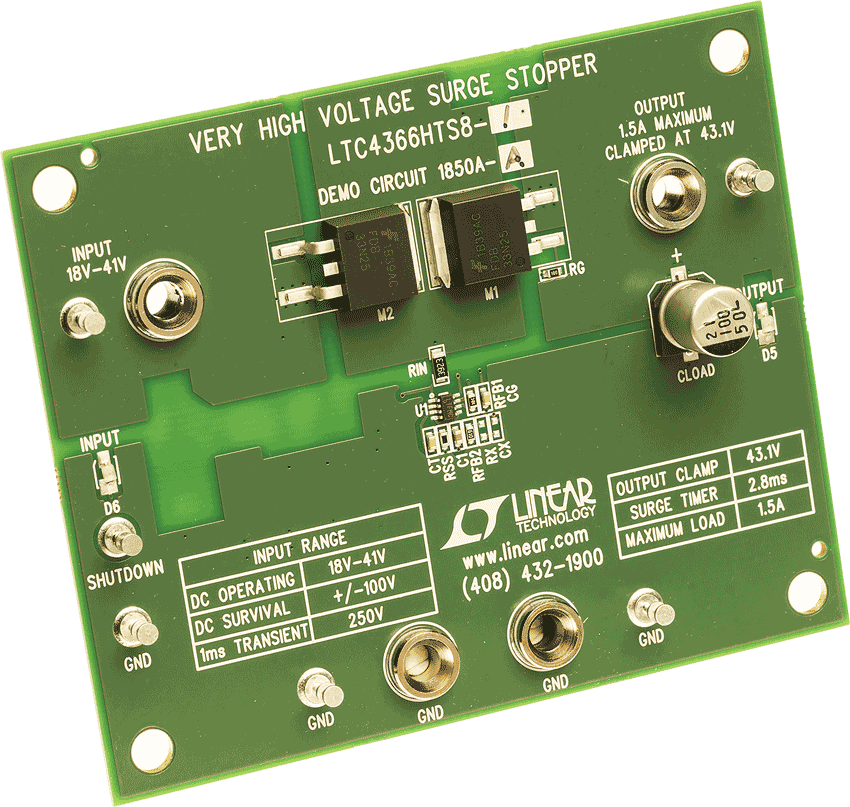

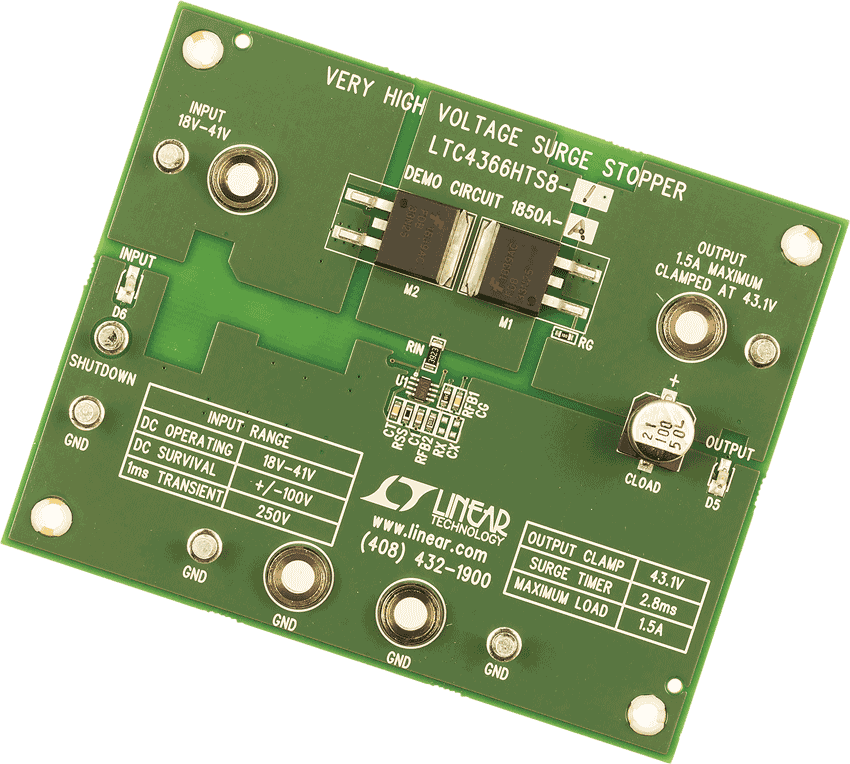

LTC4366-1 Demoboard | Very High Voltage Surge Stopper with Latchoff

reference details image

DC1850A-B

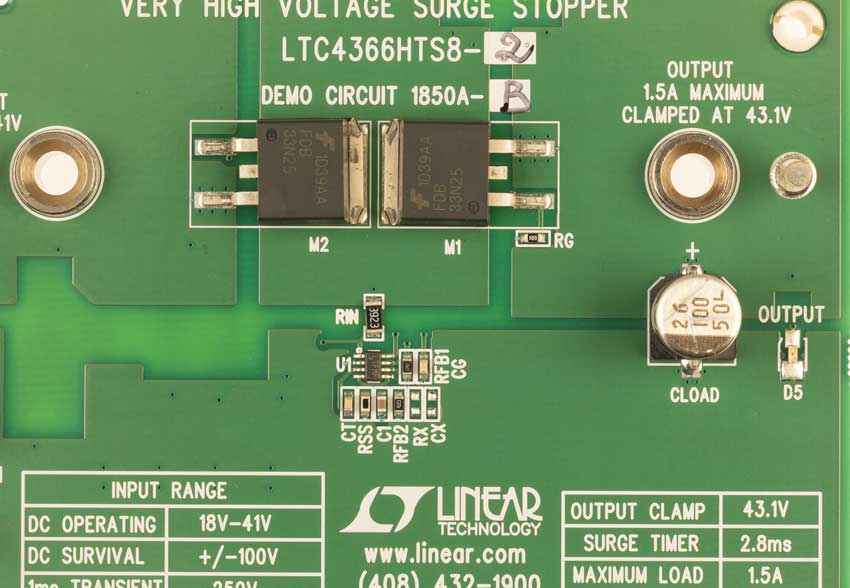

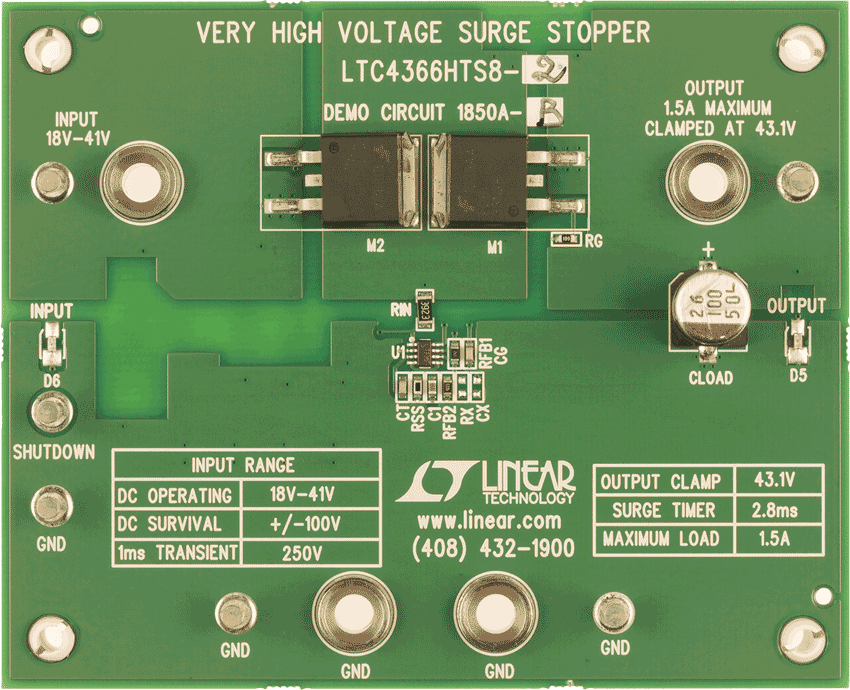

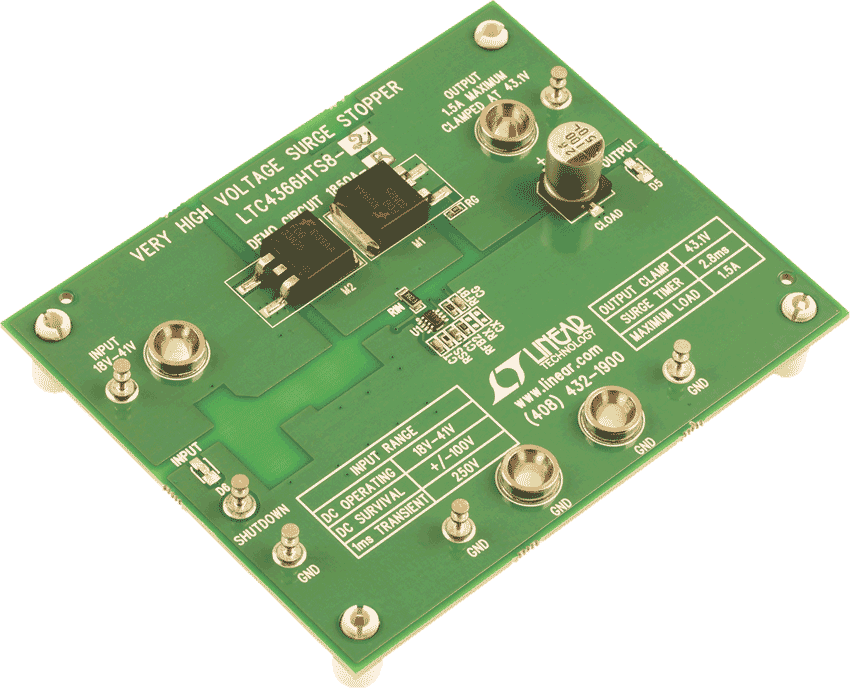

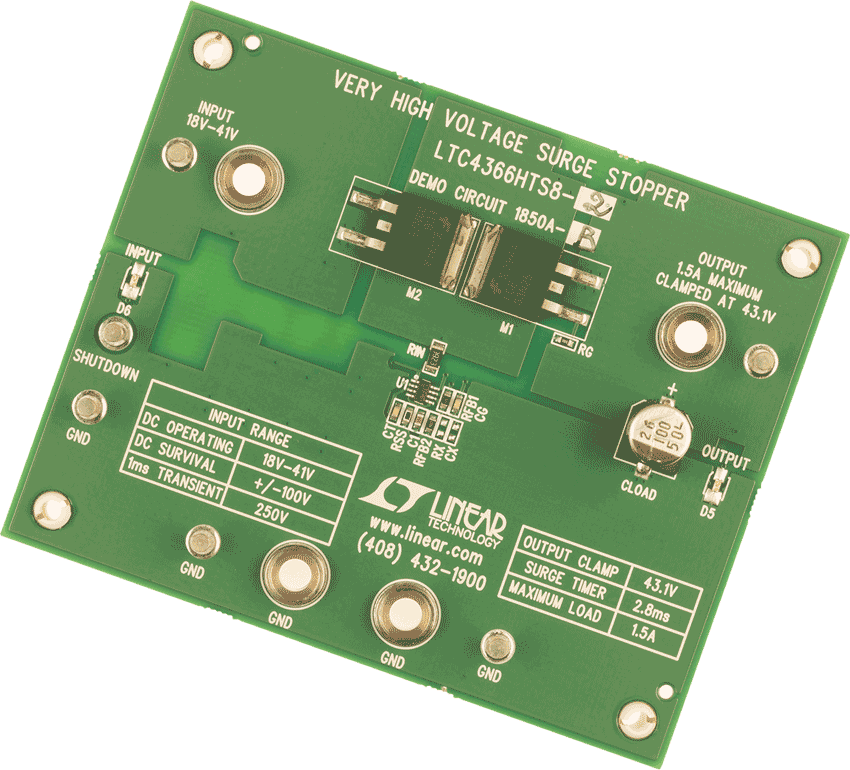

LTC4366-2 Demoboard | Very High Voltage Surge Stopper with Auto-Retry

reference details image

DC2150A-C

28V、5A MIL-STD-1275D浪涌抑制器(集成LTC4366HTS8-2和LT4363HS-2)

zoom

DC2150A-C

28V、5A MIL-STD-1275D浪涌抑制器(集成LTC4366HTS8-2和LT4363HS-2)

28V、5A MIL-STD-1275D浪涌抑制器(集成LTC4366HTS8-2和LT4363HS-2)

产品详情

演示电路2150A使用LTC4366-2和LT4363-2浪涌抑制器以满足MIL-STD-1275D要求。该规范由美国国防部制定,规定了由军用车辆28V电源供电的电气系统要求。面对MIL-STD-1275D较高的浪涌、尖峰和纹波条件时,DC2150A的输出电压限制为44V。大多数情况下,只需在可承受44V电压的器件前面配置此电路即可满足MIL-STD-1275D要求。除±7V纹波条件(14V峰峰值)以外,默认版本DC2150A-C均提供最小4A的输出电流。在纹波条件下,DC2150A-C为负载提供最小2.8A的电流。在输入纹波条件下超过2.8A可能会导致DC2150A-C超时和关断,其时间小于MIL-STD-1275D一分钟的纹波穿越要求。

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
