LTC4353

双通道、低电压理想二极管控制器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 功率二极管的低功率替代方案
  • 可控制 N 沟道 MOSFET
  • 0V 至 18V 电源“或”操作或保持
  • 1μs 的栅极接通和关断时间
  • 使能输入
  • MOSFET 导通状态输出
  • 16 引脚 MSOP 封装和 DFN (4mm x 3mm) 封装
更多细节
show more Icon

LTC®4353 可控制外部 N 沟道 MOSFET 以实现理想二极管功能。该器件可替代两个高功率肖特基二极管及相关联的散热器,从而节省了功率和占板面积。理想二极管功能可实现低损耗电源“或”及电源保持应用。

LTC4353 可调节 MOSFET 两端的正向电压降,以确保二极管“或”应用中的平滑电流转换。快速接通减小了电源切换期间的负载电压降。如果输入电源发生故障或短路,则快速关断可较大限度地抑制反向电流瞬变。

该控制器可在 2.9V 至 18V 的电源范围内运作。倘若两个电源均低于 2.9V,则需要在 VCC 引脚上连接一个外部电源。使能输入可用于关断 MOSFET 以及把控制器置于一种低电流状态。状态输出负责指示 MOSFET 是处于导通还是关断状态。


应用

  • 冗余电源
  • 电源保持
  • 高可用性系统和服务器
  • 电信和网络基础设施

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC4353CDE#PBF
  • HTML
  • HTML
LTC4353CDE#TRPBF
  • HTML
  • HTML
LTC4353CMS#PBF
  • HTML
  • HTML
LTC4353CMS#TRPBF
  • HTML
  • HTML
LTC4353IDE#PBF
  • HTML
  • HTML
LTC4353IDE#TRPBF
  • HTML
  • HTML
LTC4353IMS#PBF
  • HTML
  • HTML
LTC4353IMS#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 11, 2022

- 22_0244

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LTC4353CMS#PBF

量产

LTC4353CMS#TRPBF

量产

LTC4353IMS#PBF

量产

LTC4353IMS#TRPBF

量产

2月 4, 2020

- 20_0132

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LTC4353CMS#PBF

量产

LTC4353CMS#TRPBF

量产

LTC4353IMS#PBF

量产

LTC4353IMS#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 11, 2022

- 22_0244

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LTC4353CMS#PBF

量产

LTC4353CMS#TRPBF

量产

LTC4353IMS#PBF

量产

LTC4353IMS#TRPBF

量产

2月 4, 2020

- 20_0132

arrow down

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LTC4353CMS#PBF

量产

LTC4353CMS#TRPBF

量产

LTC4353IMS#PBF

量产

LTC4353IMS#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

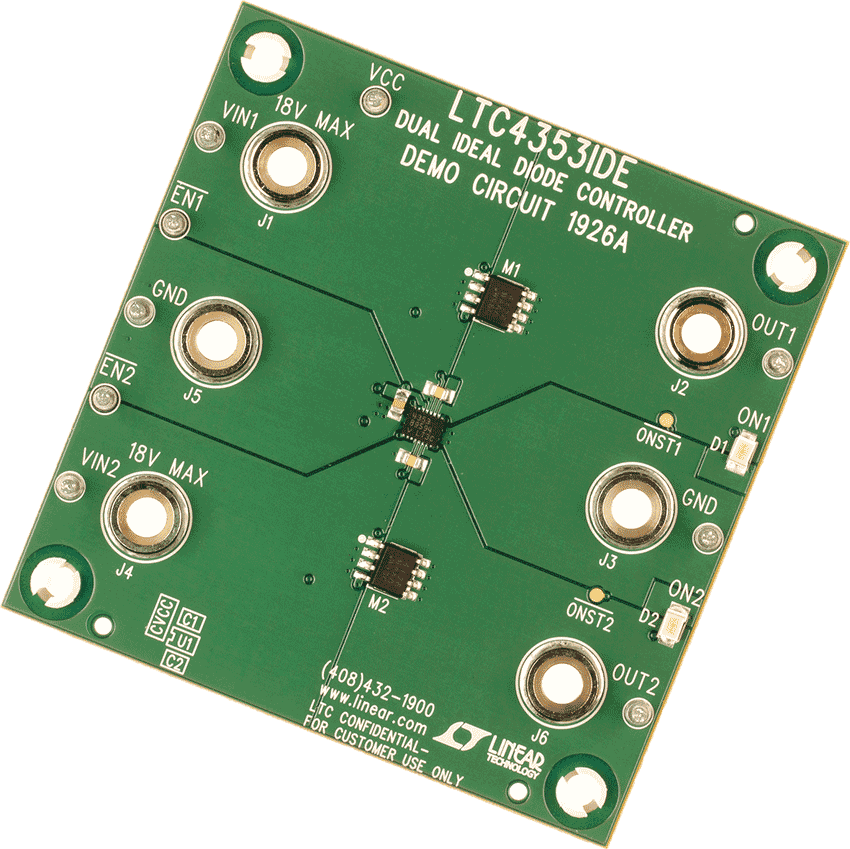

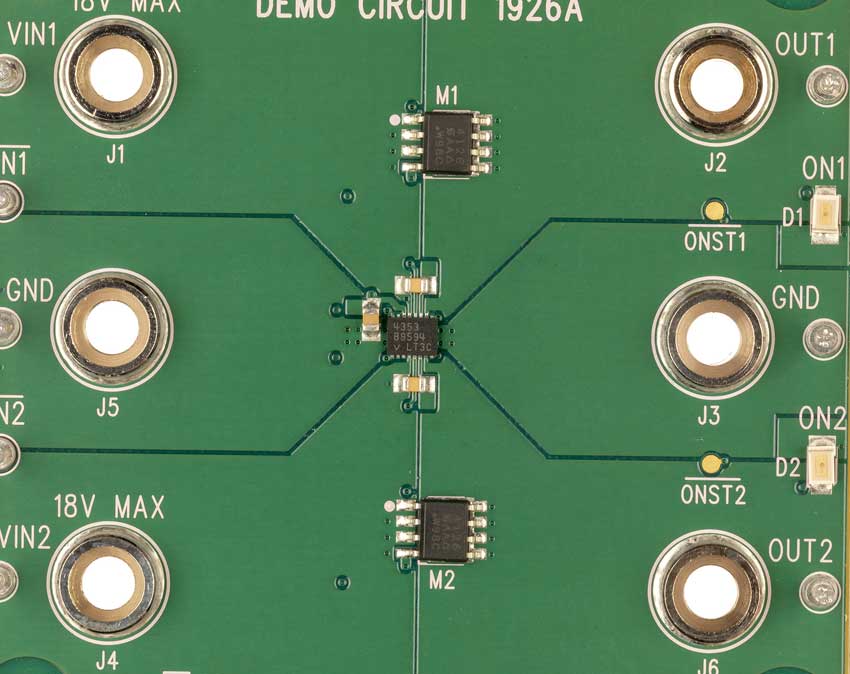

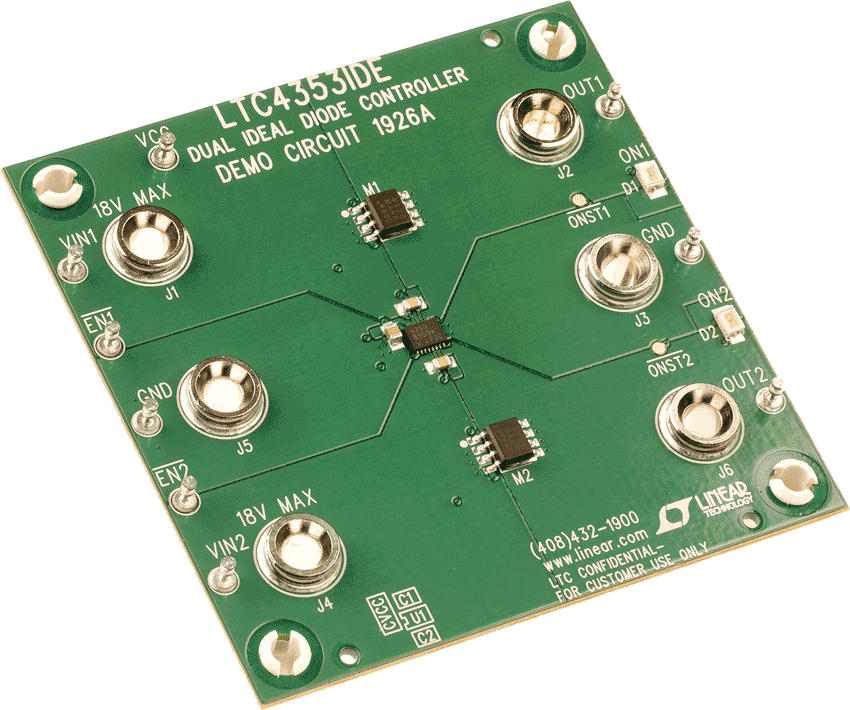

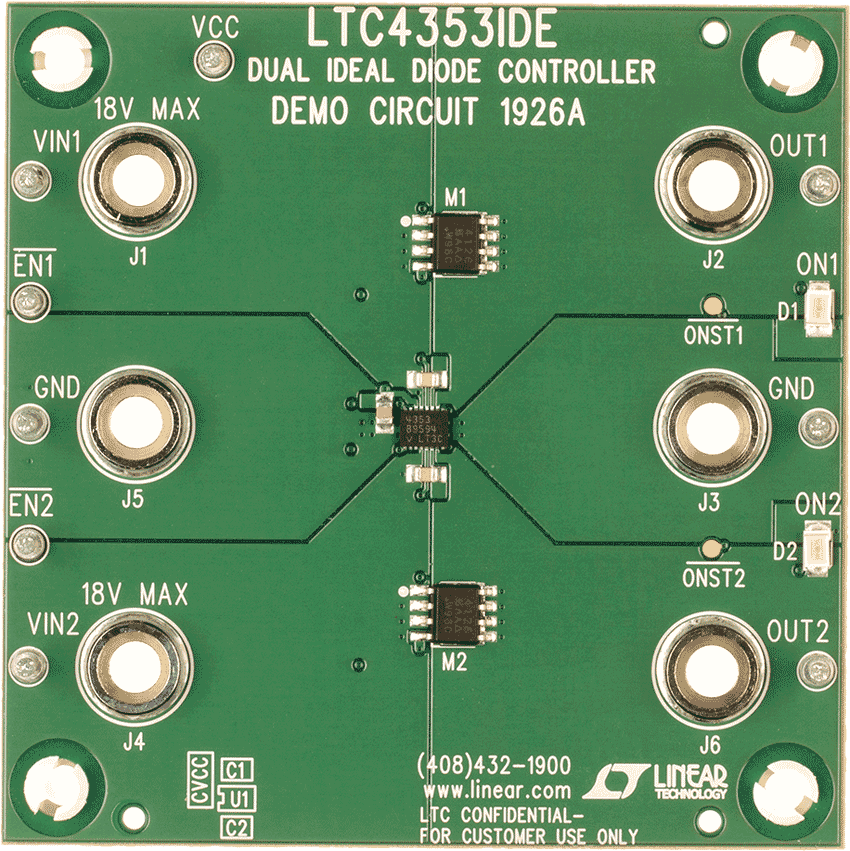

评估套件

评估套件 1

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。
