LTC4270

12 端口 PoE / PoE+ / LTPoE++ PSE 控制器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 12 个独立的 PSE 通道
  • 符合 IEEE 802.3at Type 1 和 Type 2 标准
  • 芯片组可提供电隔离
    • 降低材料清单 (BOM) 成本
    • 免除多达 6 个高速光耦合器
    • 免除隔离型 3.3V 电源
  • 低功耗
    • 每个通道具有 0.25Ω 的检测电阻
  • 非常高可靠性的 4 点 PD 检测
    • 两点施加电压
    • 两点施加电流
  • VEE 和 VPORT 监视
  • 1s 滚动 IPORT 求平均
  • 支持两对和四对输出功率
  • 1MHz I2C 兼容型串行控制接口
  • 可提供三种功率级
    • A 级 — LTPoE++:38.7W 至 90W
    • B 级 — PoE+:25.5W
    • C 级 — PoE:13W
  • 采用 52 引脚 7mm x 8mm (LTC4270) 和 24 引脚 4mm x 4mm (LTC4271) QFN 封装
更多细节
show more Icon

LTC4270/LTC4271 芯片组是 12 端口供电设备 (PSE) 控制器,专为在符合 IEEE 802.3at Type 1 和 Type 2 规范 (高功率) 的以太网供电 (PoE) 系统中使用而设计。变压器隔离型通信协议替代了昂贵的光耦合器和复杂的隔离式 3.3V 电源,从而显著地节省了 BOM 成本。通过采用低 RDS(ON) 外部 MOSFET 和 0.25Ω 检测电阻器,LTC4270 / LTC4271 芯片组提供了业界较低的热耗散。

高级电源管理功能包括每端口 12 位电流监视 ADC、DAC 可编程电流限值、以及预选端口的通用快速停机。只需申请一个免费许可证就能获得高级电源管理主机软件。PD 发现采用了一种专有的双模式 4 点检测机制,从而可确保防止 PD 误检测的超卓能力。利用两事件分级能力和一个 2s 延时定时器对中跨 PSE 提供了支持。

LTC4270 / LTC4271 包括一个可在高达 1MHz 频率下运作的 I2C 串行接口。 LTC4270 / LTC4271 具备多种功率级,可提供高达 90W 的 PD 功率。

应用

  • PoE PSE 开关 / 路由器
  • PoE PSE 中跨

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC4270AIUKG#PBF
  • HTML
  • HTML
LTC4270AIUKG#TRPBF
  • HTML
  • HTML
LTC4270BIUKG#PBF
  • HTML
  • HTML
LTC4270BIUKG#TRPBF
  • HTML
  • HTML
LTC4270CIUKG#PBF
  • HTML
  • HTML
LTC4270CIUKG#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 29, 2022

- 22_0212

LTC4270 Datasheet Limit Change

LTC4270AIUKG#PBF

量产

LTC4270AIUKG#TRPBF

量产

LTC4270BIUKG#PBF

量产

LTC4270BIUKG#TRPBF

量产

LTC4270CIUKG#PBF

量产

LTC4270CIUKG#TRPBF

量产

8月 24, 2021

- 21_0168

LTC4270 Bond Wire Diameter Change from 1.3mil to 0.8mil

LTC4270AIUKG#PBF

量产

LTC4270AIUKG#TRPBF

量产

LTC4270BIUKG#PBF

量产

LTC4270BIUKG#TRPBF

量产

LTC4270CIUKG#PBF

量产

LTC4270CIUKG#TRPBF

量产

7月 31, 2020

- 20_0245

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC4270AIUKG#PBF

量产

LTC4270AIUKG#TRPBF

量产

LTC4270BIUKG#PBF

量产

LTC4270BIUKG#TRPBF

量产

LTC4270CIUKG#PBF

量产

LTC4270CIUKG#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 29, 2022

- 22_0212

arrow down

LTC4270 Datasheet Limit Change

LTC4270AIUKG#PBF

量产

LTC4270AIUKG#TRPBF

量产

LTC4270BIUKG#PBF

量产

LTC4270BIUKG#TRPBF

量产

LTC4270CIUKG#PBF

量产

LTC4270CIUKG#TRPBF

量产

8月 24, 2021

- 21_0168

arrow down

LTC4270 Bond Wire Diameter Change from 1.3mil to 0.8mil

LTC4270AIUKG#PBF

量产

LTC4270AIUKG#TRPBF

量产

LTC4270BIUKG#PBF

量产

LTC4270BIUKG#TRPBF

量产

LTC4270CIUKG#PBF

量产

LTC4270CIUKG#TRPBF

量产

7月 31, 2020

- 20_0245

arrow down

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC4270AIUKG#PBF

量产

LTC4270AIUKG#TRPBF

量产

LTC4270BIUKG#PBF

量产

LTC4270BIUKG#TRPBF

量产

LTC4270CIUKG#PBF

量产

LTC4270CIUKG#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

reference details image

DC1840C

LTC4270B/LTC4271 演示板套件 | DC1680 + DC1682、12 端口 25.5W PSE(需要 DC590)

zoom

DC1840C

LTC4270B/LTC4271 演示板套件 | DC1680 + DC1682、12 端口 25.5W PSE(需要 DC590)

LTC4270B/LTC4271 演示板套件 | DC1680 + DC1682、12 端口 25.5W PSE(需要 DC590)

产品详情

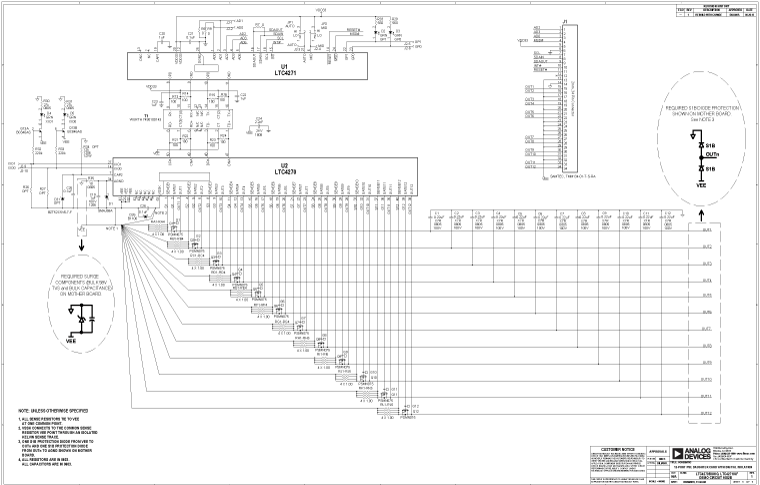

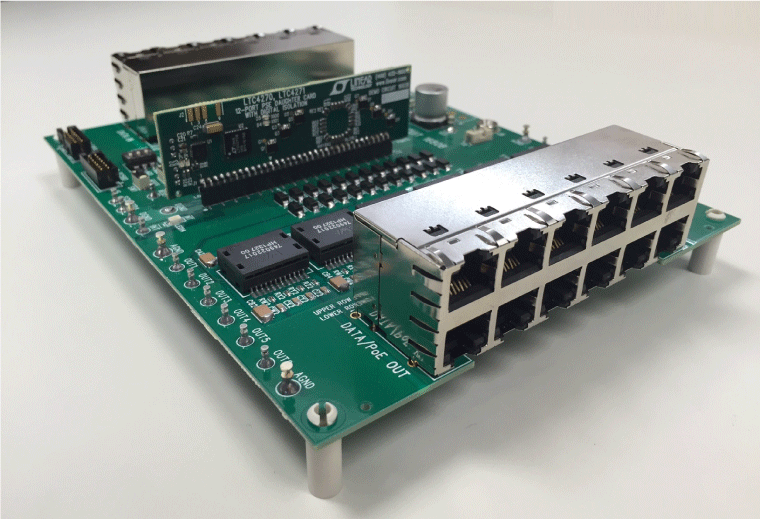

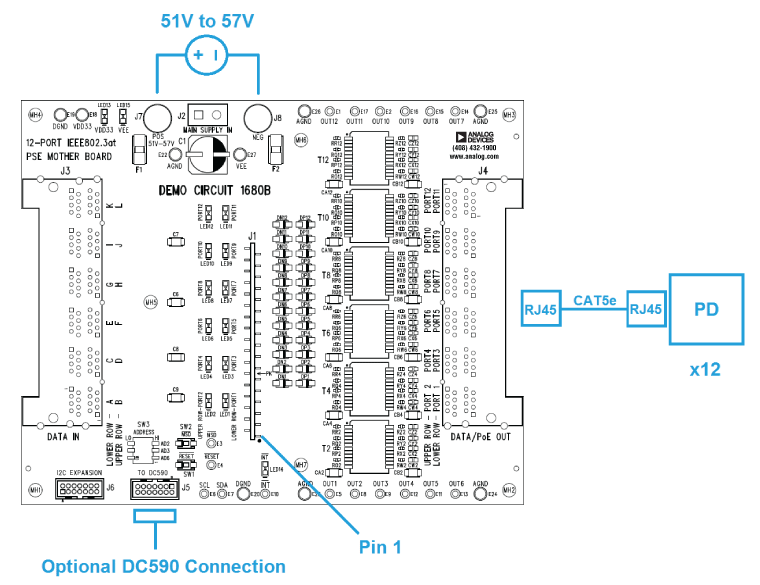

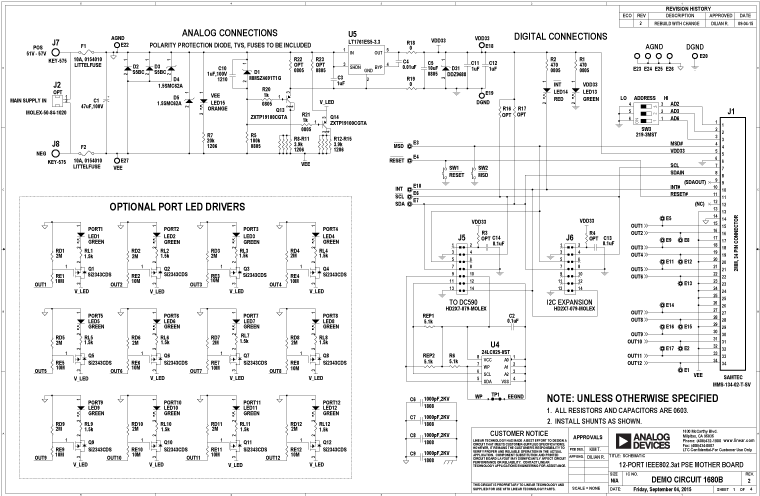

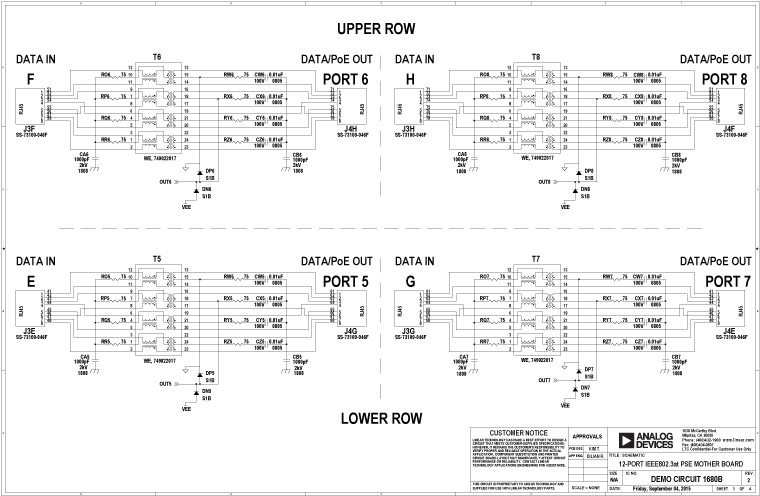

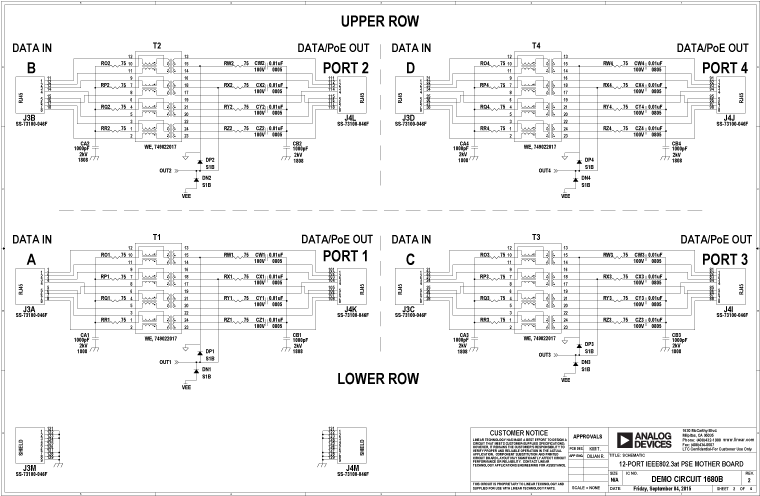

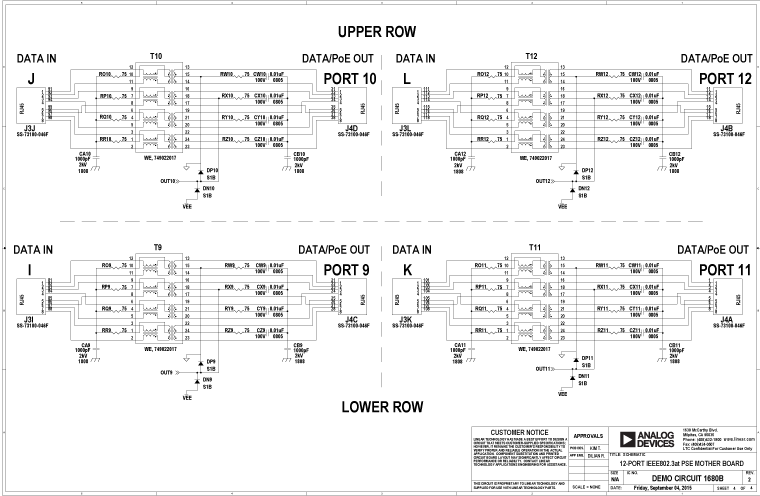

演示套件 DC1840C 是一款12 端口 IEEE 802.3at 类型 2 供电设备(PSE),由 DC1682B 子卡和 DC1680B 母板组成。该套件用于评估 LTC4270B 和 LTC4271 PSE 芯片组。最多可连接 12 个受电设备(PD),并使用单个电源通过此系统供电。DC590 连接到与 QuikEval™ 接口的 I2C DC1840。该演示手册提供快速启动程序、DC1682 概述、DC1680 概述、原理图和布局引脚排列。

reference details image

DC590B

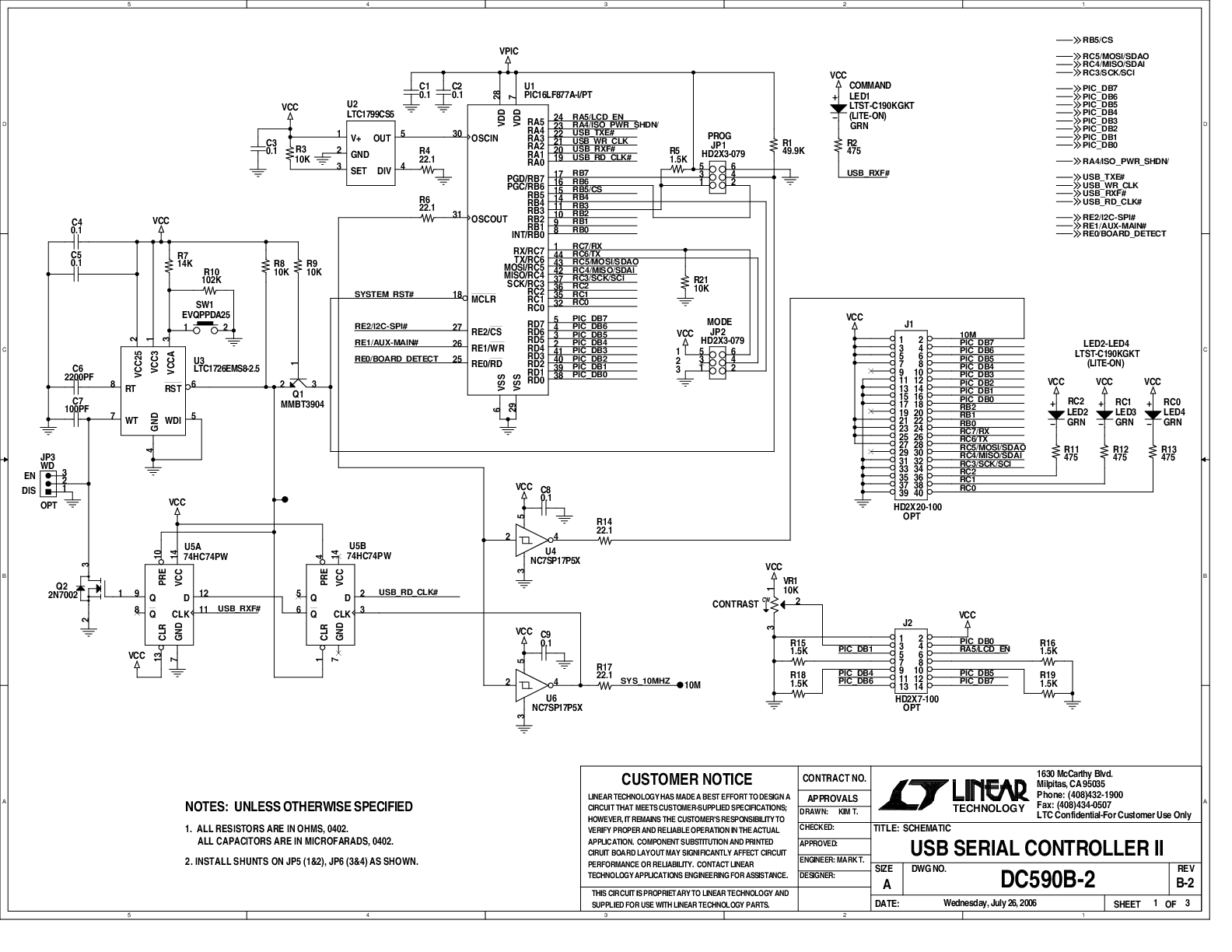

用于凌力尔特 QuikEval 演示板的 USB 串行控制器
