LTC3300-1

高效率双向多节电池的电池组平衡器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 双向同步反激平衡多达6个串联连接的锂离子或磷酸铁锂电池单元
  • 平衡电流高达10 A(外部设置)
  • LTC680x系列多单元电池堆栈监控器无缝集成
  • 双向架构可较大程度地降低平衡时间和功耗
  • 高达92%的充电传输效率
  • 可堆叠架构支持1000V以上的系统
  • 使用简单的二绕组变压器
  • 具有4CRC分组错误检验功能的1MHz菊花链连接串行接口
  • 高噪声容限串行通信
  • 多种故障保护特性
  • 48引脚裸露焊盘QFNLQFP封装
  • AEC-Q100通过汽车应用认证
更多细节
show more Icon

LTC®3300-1 是一款故障保护控制器 IC,适用于对多节电池的电池组进行基于变压器的双向主动平衡。该器件集成了所有相关的栅极驱动电路、高精度电池感测、故障检测电路和一个带内置看门狗定时器的坚固型串行接口。

每个 LTC3300-1 能利用一个可高达 36V 的输入共模电压对多达 6 节串联连接的电池进行平衡。来自任何选定电池的电荷能以高效率在其自身与 12 节或更多节相邻的电池之间来回传输。LTC3300-1 带一个独特的电平转换之 SPI 兼容型串行接口,能在不采用光耦或隔离器的情况下完成多个 LTC3300-1 器件的串联连接,从而实现长串串接电池中每节电池的电荷平衡。

当多个 LTC3300-1 器件串联连接时,它们就能够同时运作,因而允许对电池组中的所有电池同时独立地进行电荷平衡。故障保护功能包括回读能力、循环冗余校验 (CRC) 错误检测、最大导通时间伏特-秒箝位和过压关断。


应用

  • 电动汽车 / 插电式混合动力汽车 (HEV)
  • 大功率 UPS / 电网能量存储系统
  • 通用型多节电池的电池组

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC3300HLXE-1#PBF
  • HTML
  • HTML
LTC3300HLXE-1#WPBF
  • HTML
  • HTML
LTC3300HUK-1#PBF
  • HTML
  • HTML
LTC3300HUK-1#TRPBF
  • HTML
  • HTML
LTC3300ILXE-1#PBF
  • HTML
  • HTML
LTC3300ILXE-1#WPBF
  • HTML
  • HTML
LTC3300IUK-1#PBF
  • HTML
  • HTML
LTC3300IUK-1#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2021

- 21_0046

Transfer of LQFP and LQFP_EP from AEM to AET

LTC3300HLXE-1#PBF

量产

LTC3300ILXE-1#PBF

量产

4月 5, 2022

- 21_0046

Transfer of LQFP and LQFP_EP from AEM to AET

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2021

- 21_0046

arrow down

Transfer of LQFP and LQFP_EP from AEM to AET

LTC3300HLXE-1#PBF

量产

LTC3300ILXE-1#PBF

量产

4月 5, 2022

- 21_0046

arrow down

Transfer of LQFP and LQFP_EP from AEM to AET

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 5

reference details image

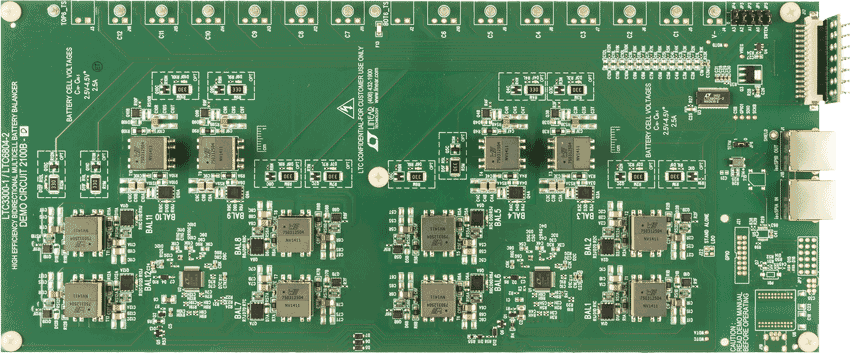

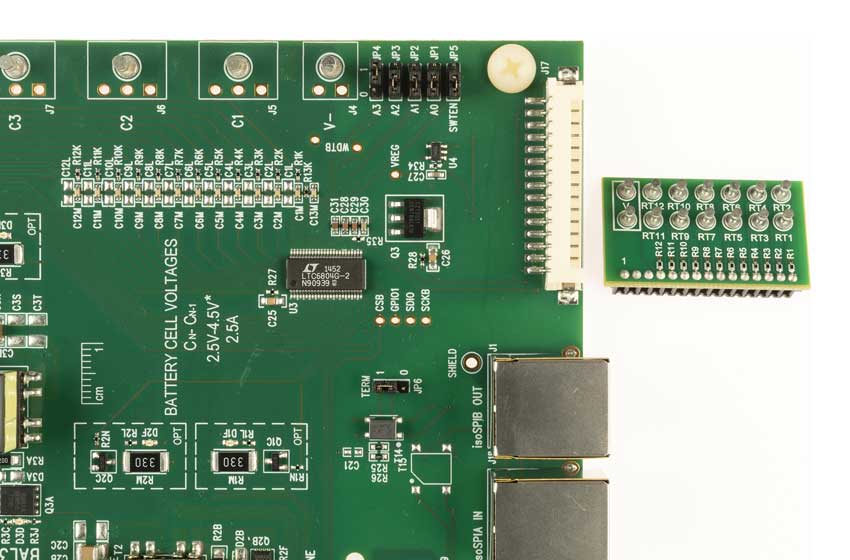

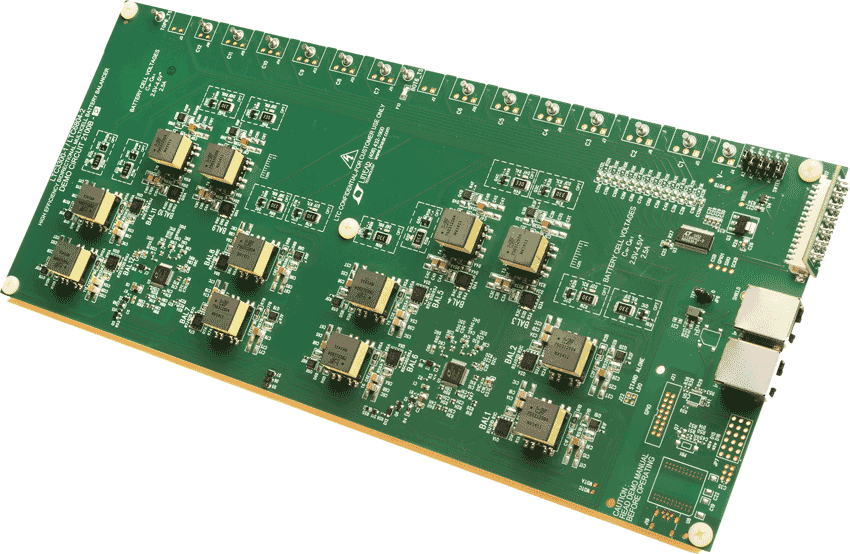

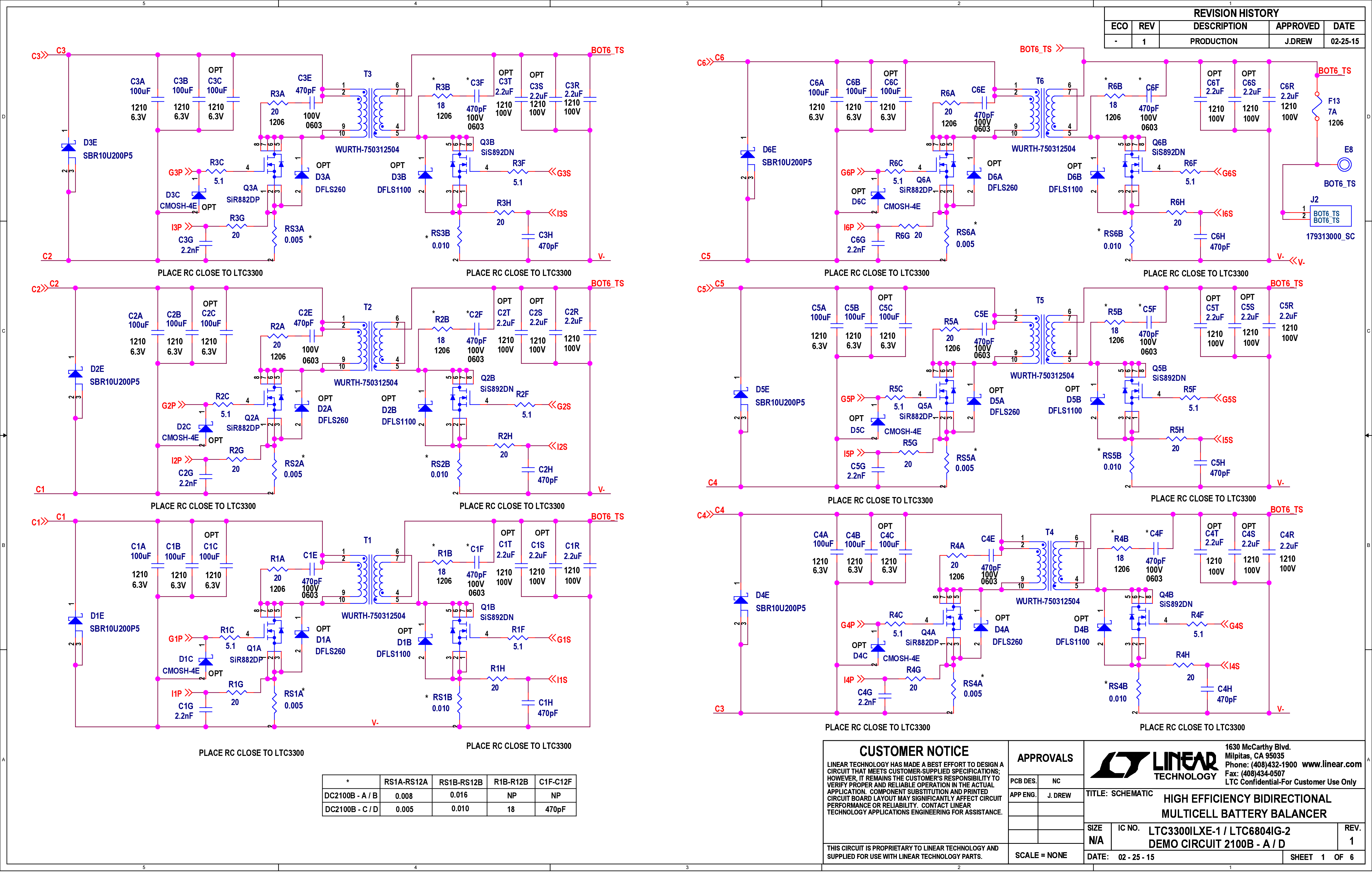

DC2100B-D

12 Cell 4A Stackable Slave Bidirectional Active Cell Balancer Featuring LTC6804-2 and LTC3300-1(x2)

zoom

DC2100B-D

12 Cell 4A Stackable Slave Bidirectional Active Cell Balancer Featuring LTC6804-2 and LTC3300-1(x2)

12 Cell 4A Stackable Slave Bidirectional Active Cell Balancer Featuring LTC6804-2 and LTC3300-1(x2)

产品详情

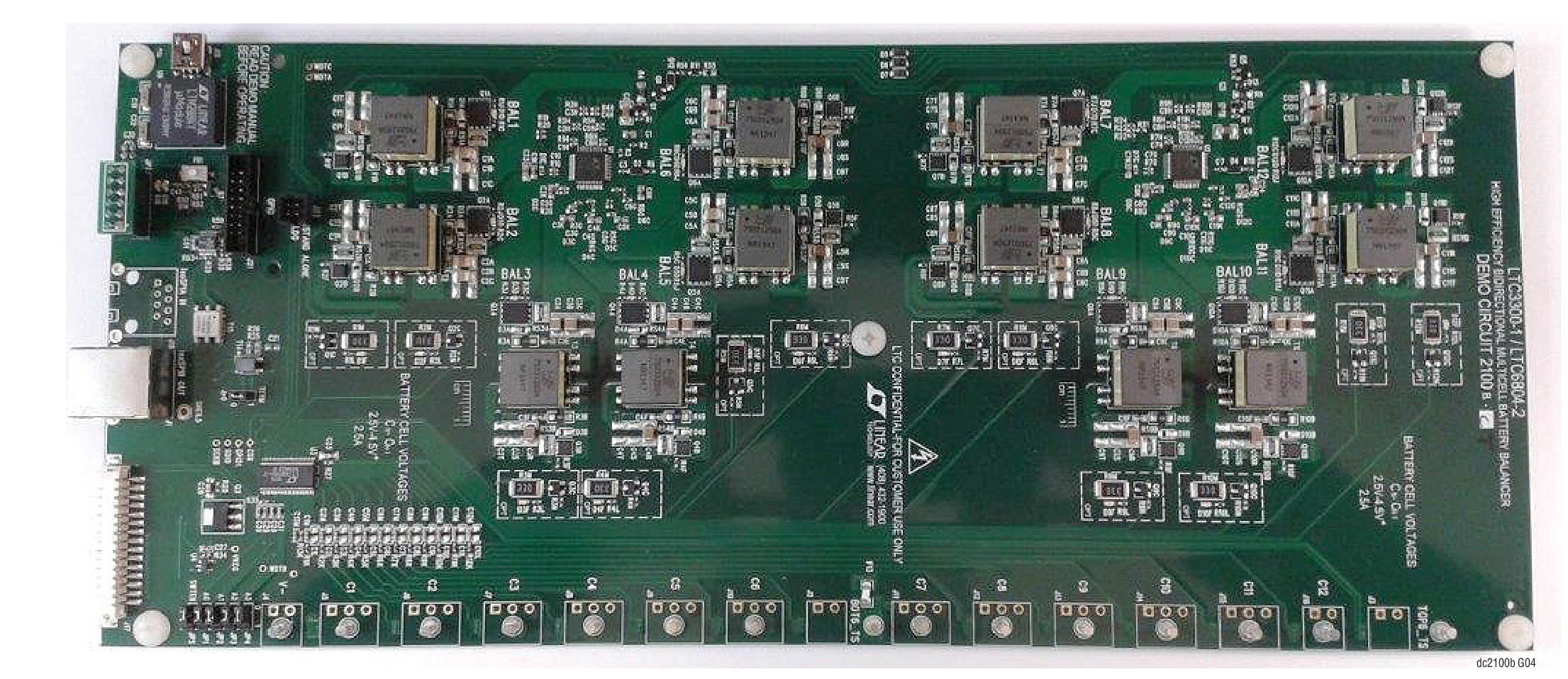

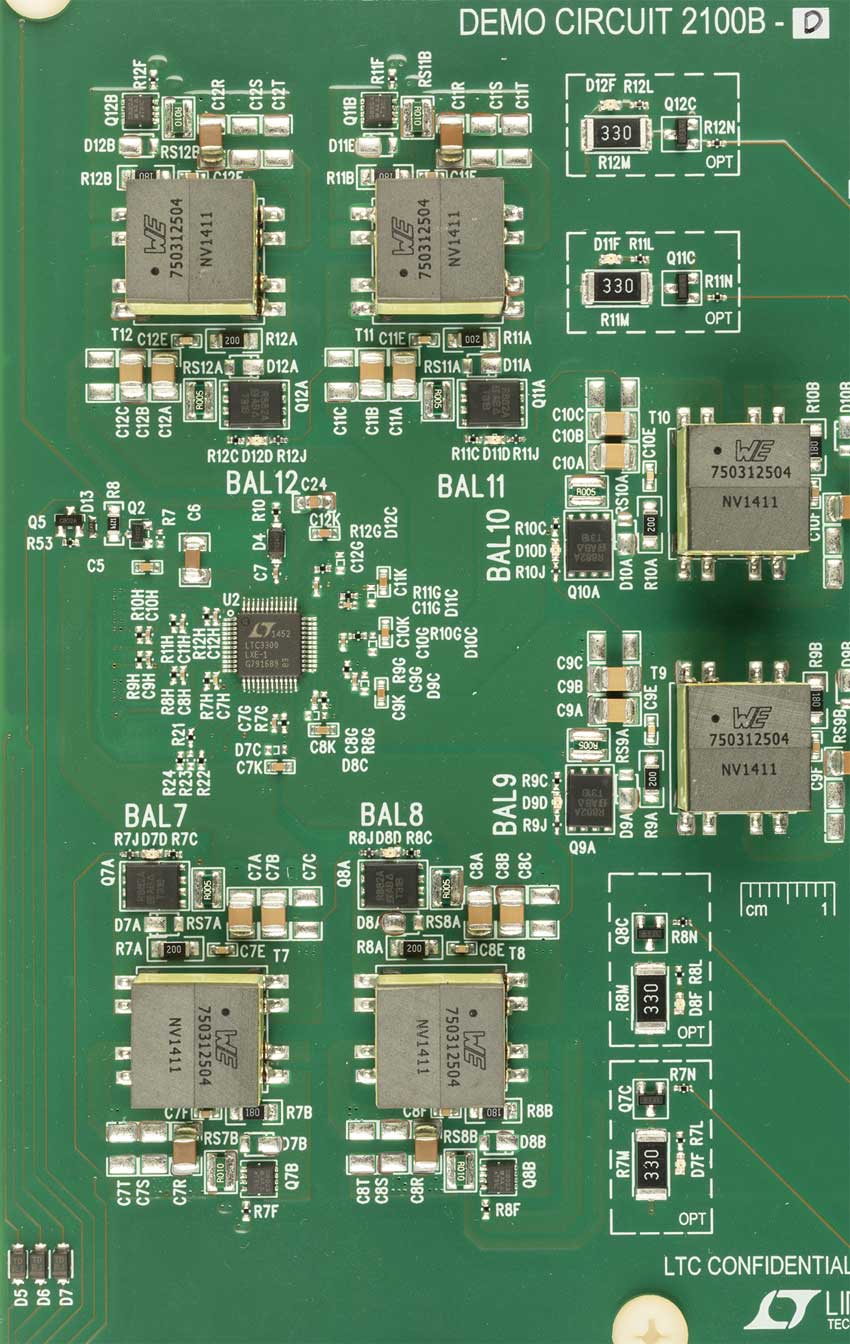

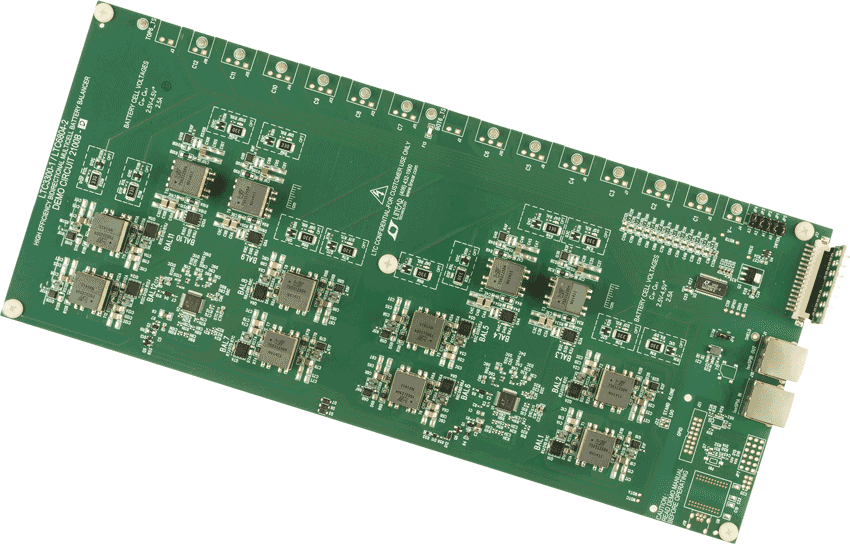

Demonstration Circuit DC2100B-D is a stackable, bidirectional cell balancer slave board using the LTC6804-2 and the LTC3300-1 ICs to achieve active balancing of up to 12 Li-Ion cells. It requires the DC2100B-C for proper operation. The DC2100B-D uses a single LTC6804-2 Multi-Cell Addressable Battery Stack Monitor IC to measure cell voltages and two LTC3300-1 Synchronous Flyback ICs to provide active cell balancing. The DC2100B-C controller board contains a PIC18F47J53 microcontroller, the LTM2884 isolated USB transceiver, the LTC6804-2, two LTC3300-1 ICs, and the LTC6820 isoSPI Interface IC to facilitate isolated communication. Up to seven DC2100B-D boards can be connected to a DC2100B-C to build a stacked system of eight total boards.

reference details image

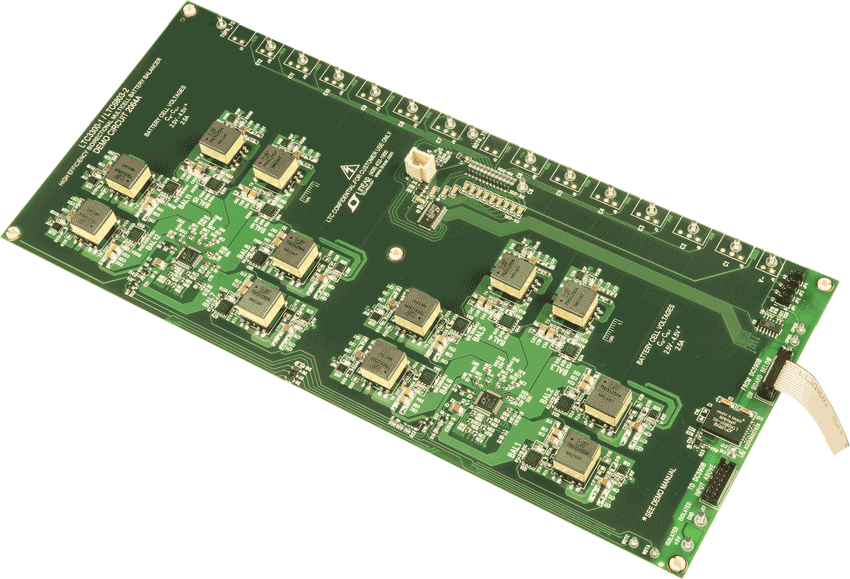

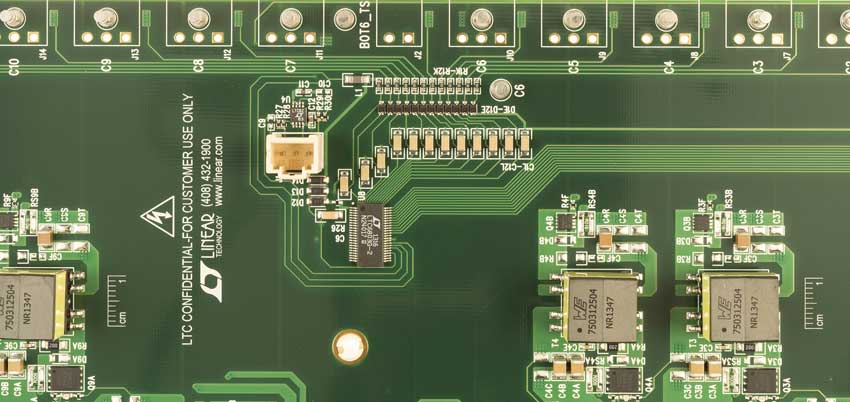

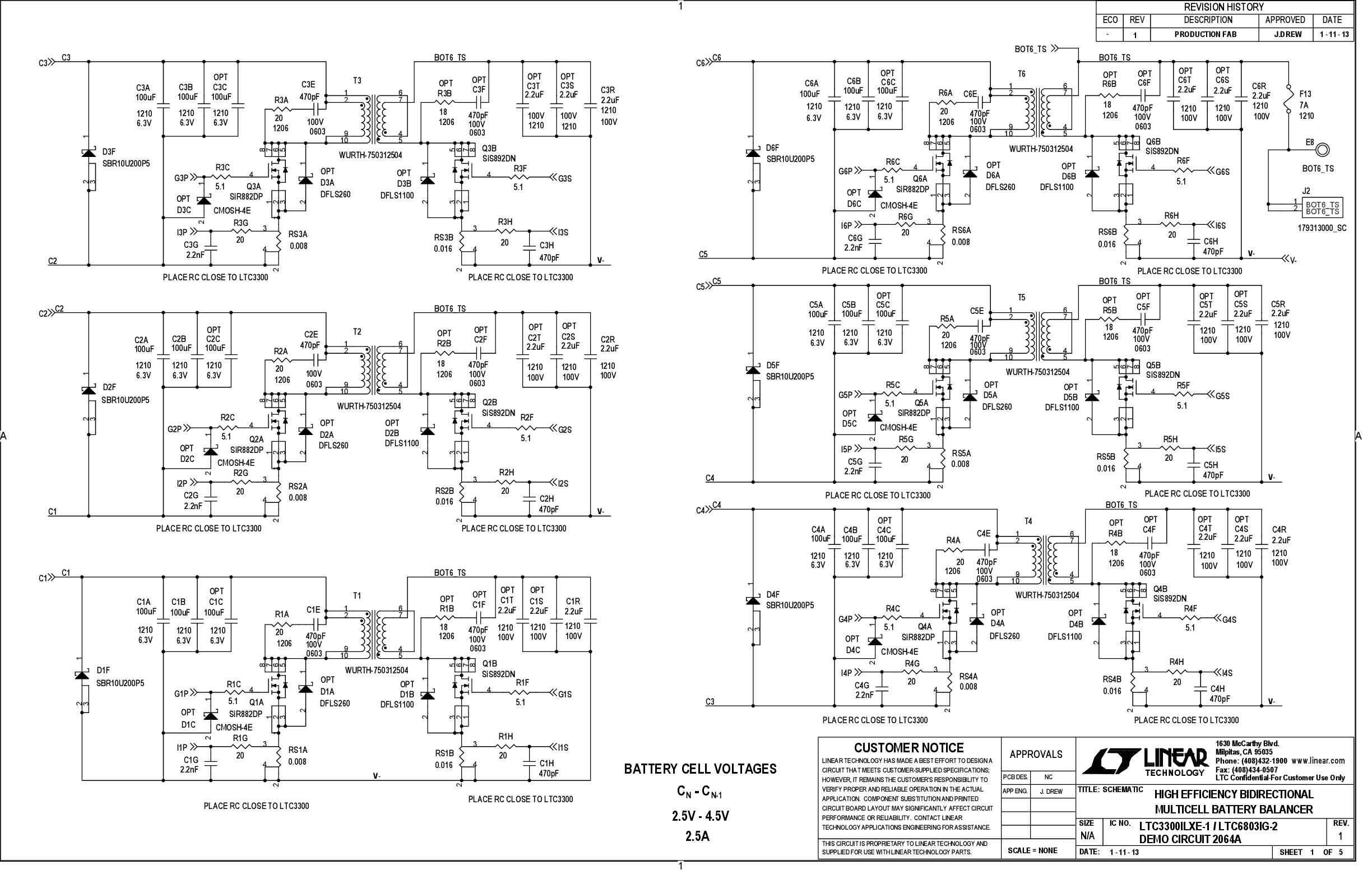

DC2064A

停产:LTC3300ILXE-1 | LTC6803IG-2 高频率双向多节电池平衡器——配套板 DC590B

zoom

DC2064A

停产:LTC3300ILXE-1 | LTC6803IG-2 高频率双向多节电池平衡器——配套板 DC590B

停产:LTC3300ILXE-1 | LTC6803IG-2 高频率双向多节电池平衡器——配套板 DC590B

产品详情

该评估板已停产且不再推荐使用。替代板为DC2100B-C

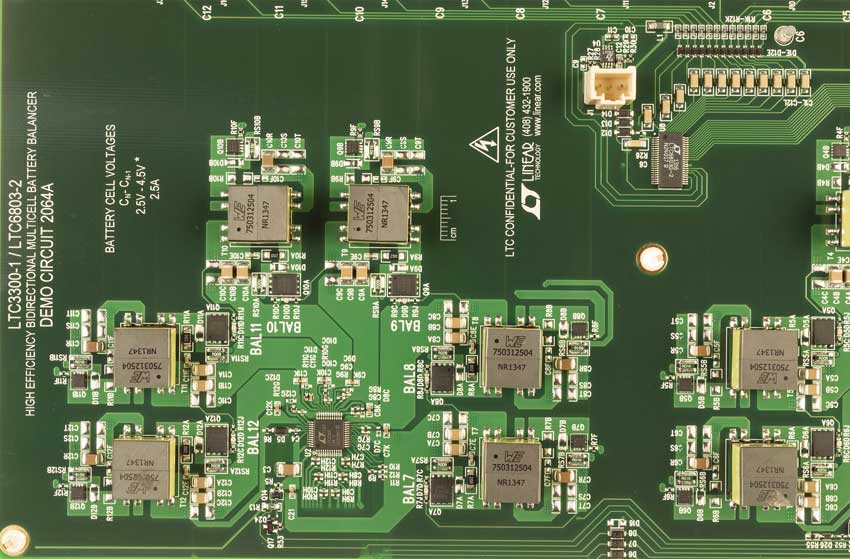

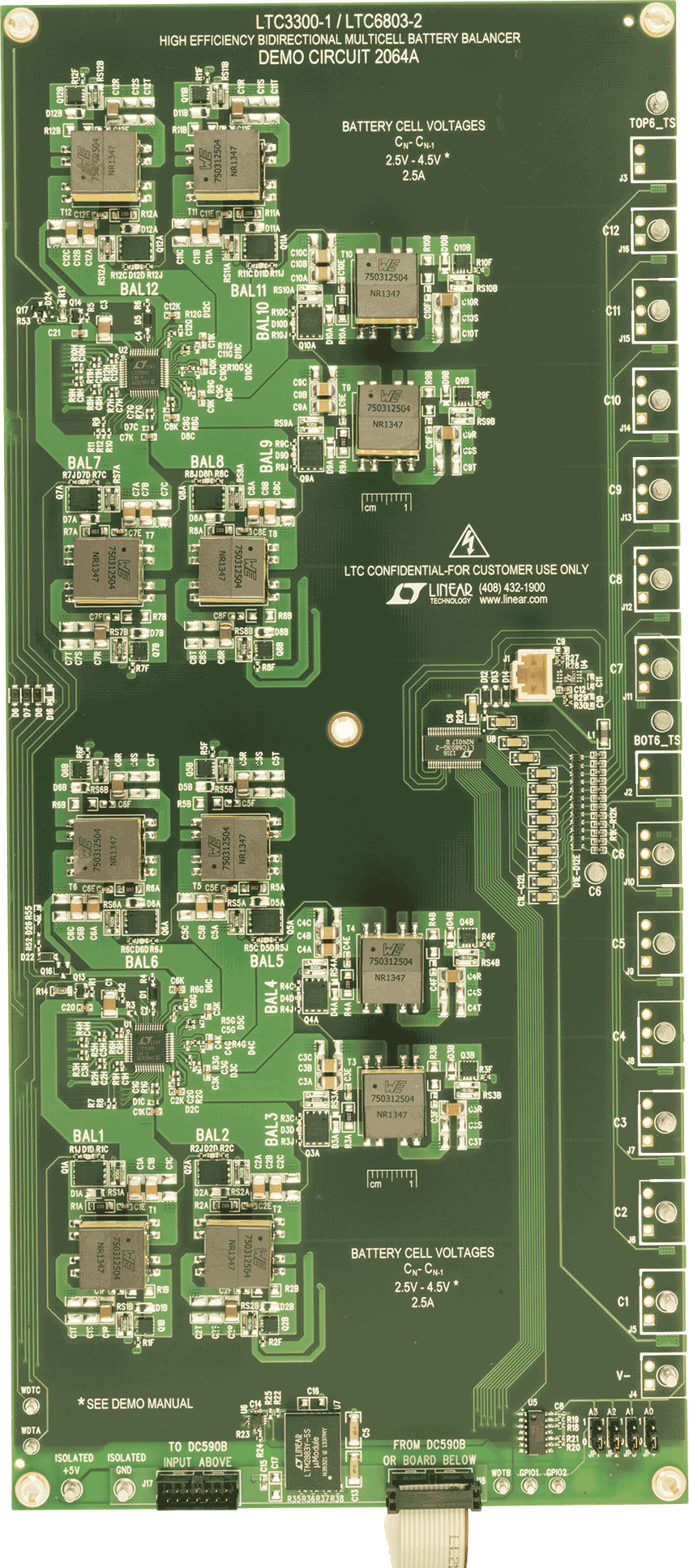

DC2064A演示板适用于:
LTC3300-1高效率双向多节电池平衡器
LTC6803-2和-4多节电池的电池堆监控器r

reference details image

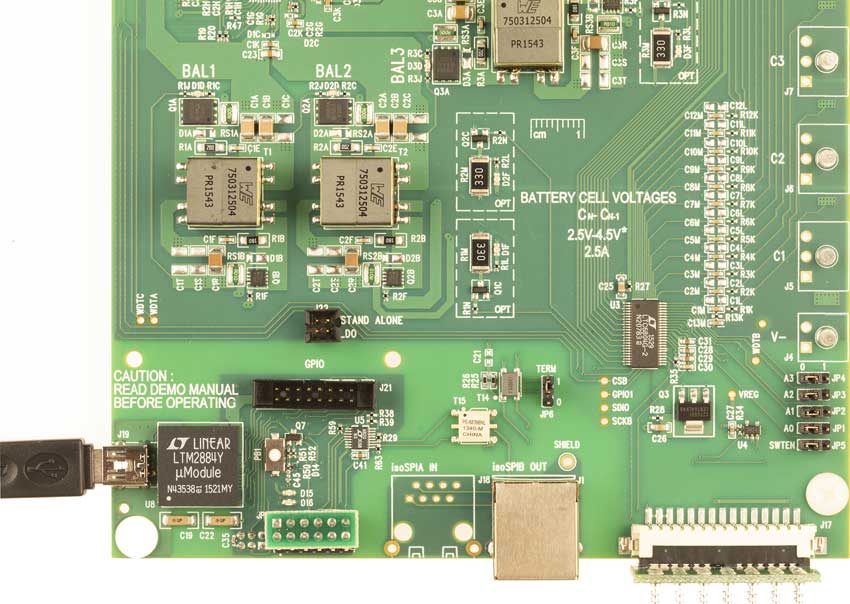

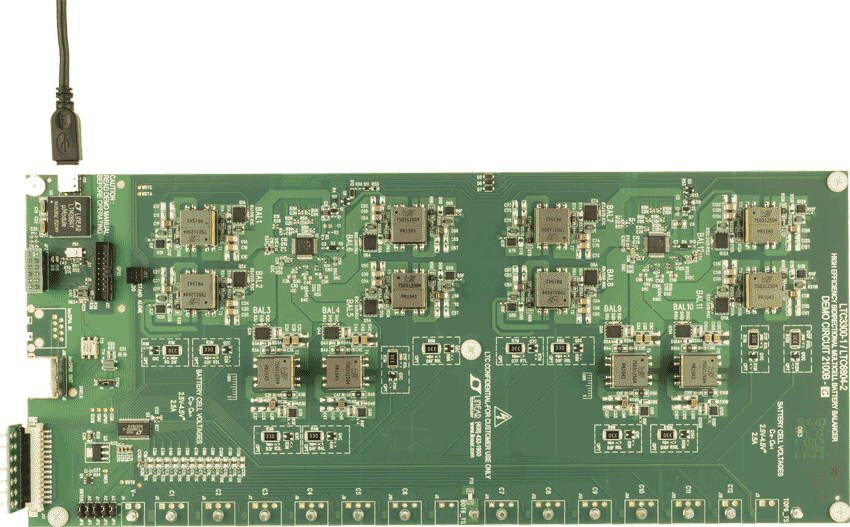

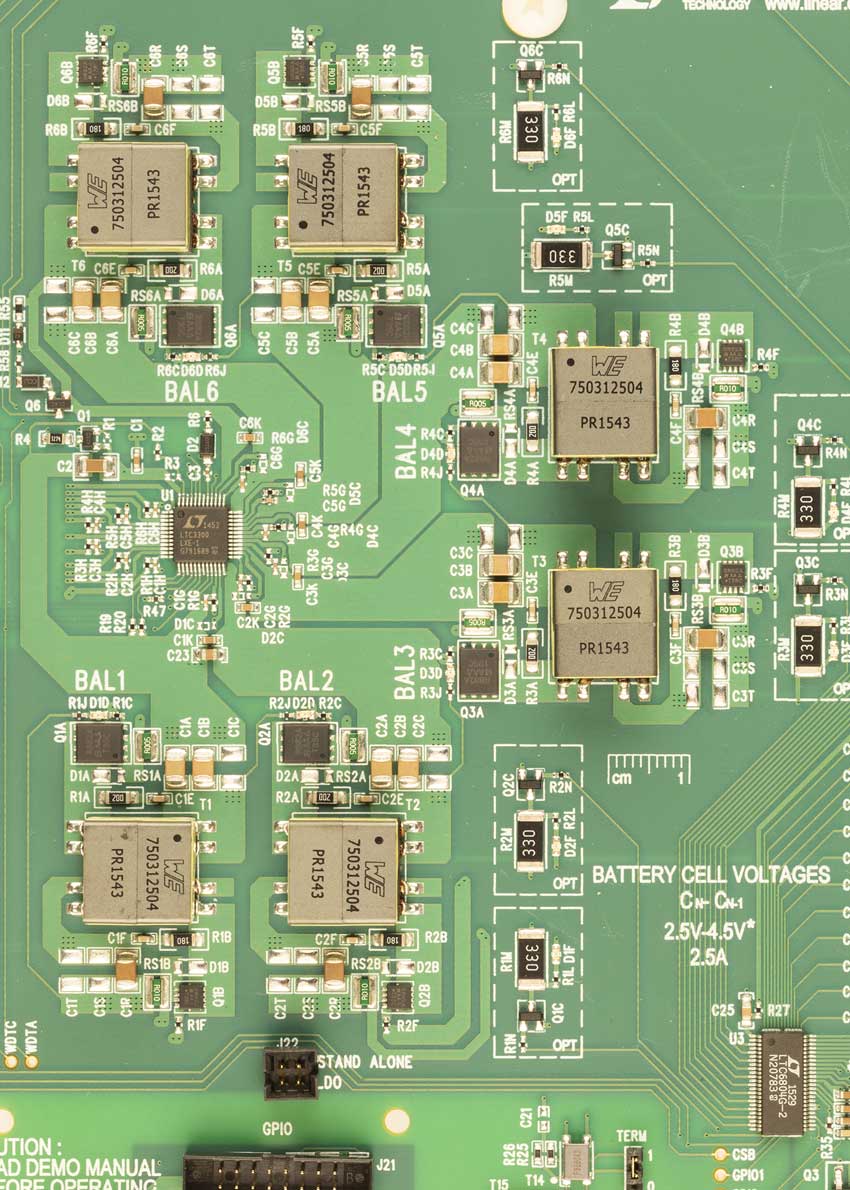

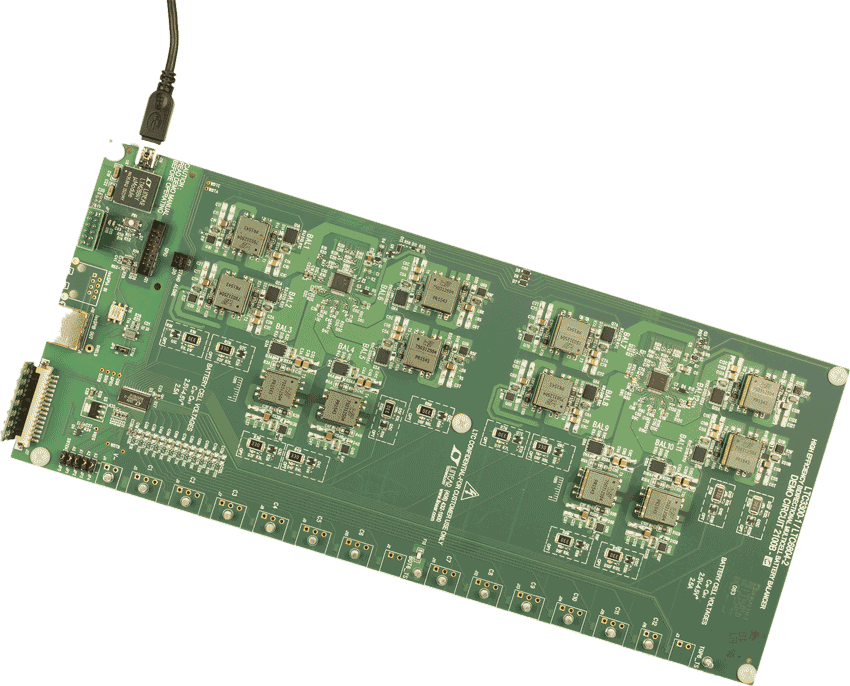

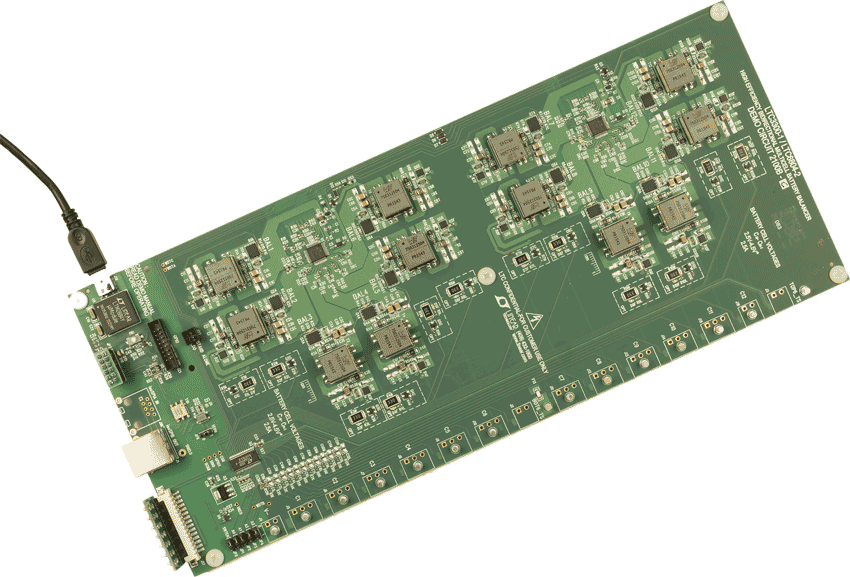

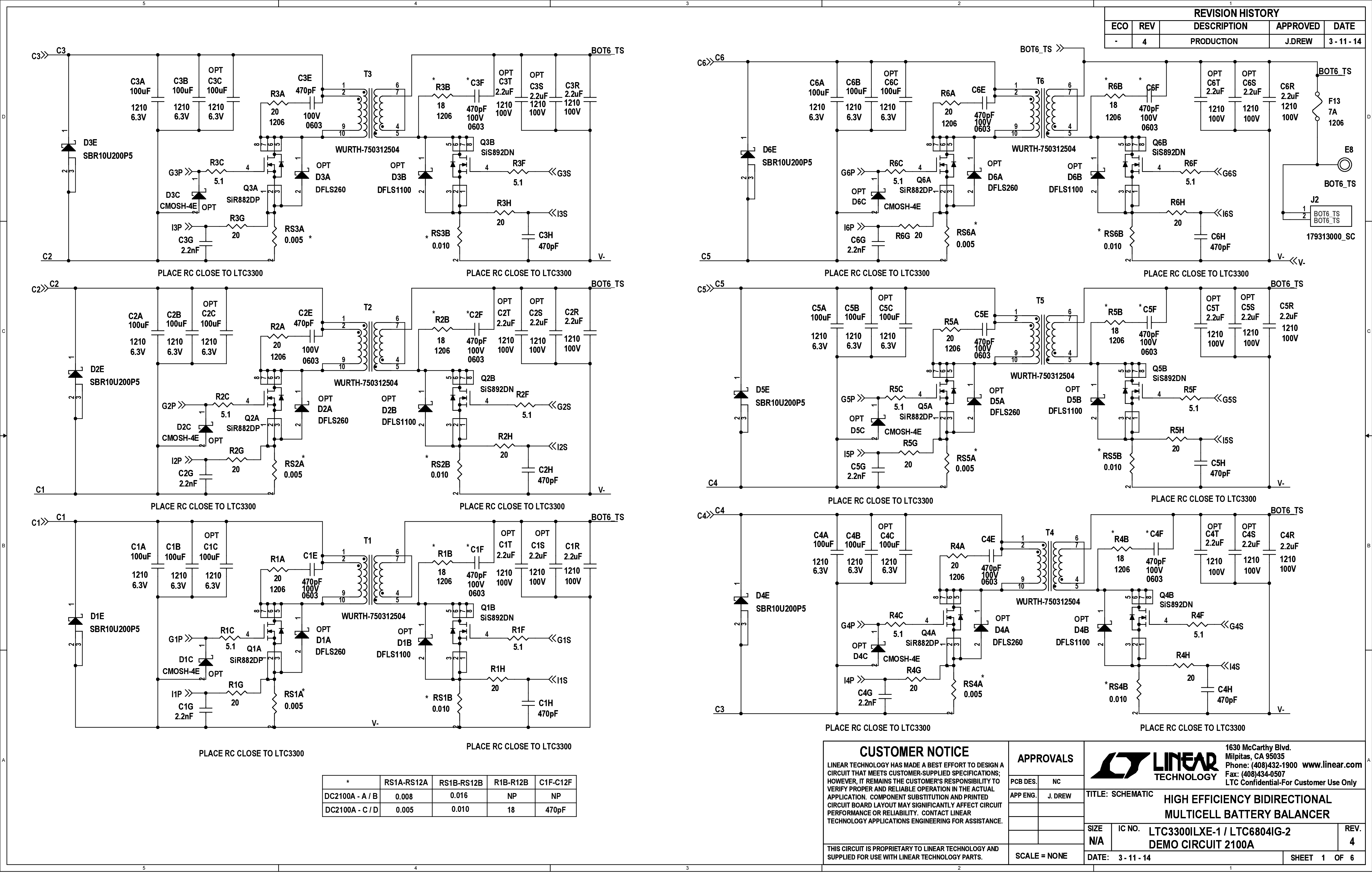

DC2100B-C

12 Cell 4A Controller Board Bi-Directional Active Cell Balancer with LTC3300-1, LTC6804-2 and LTC6820

zoom

DC2100B-C

12 Cell 4A Controller Board Bi-Directional Active Cell Balancer with LTC3300-1, LTC6804-2 and LTC6820

12 Cell 4A Controller Board Bi-Directional Active Cell Balancer with LTC3300-1, LTC6804-2 and LTC6820

产品详情

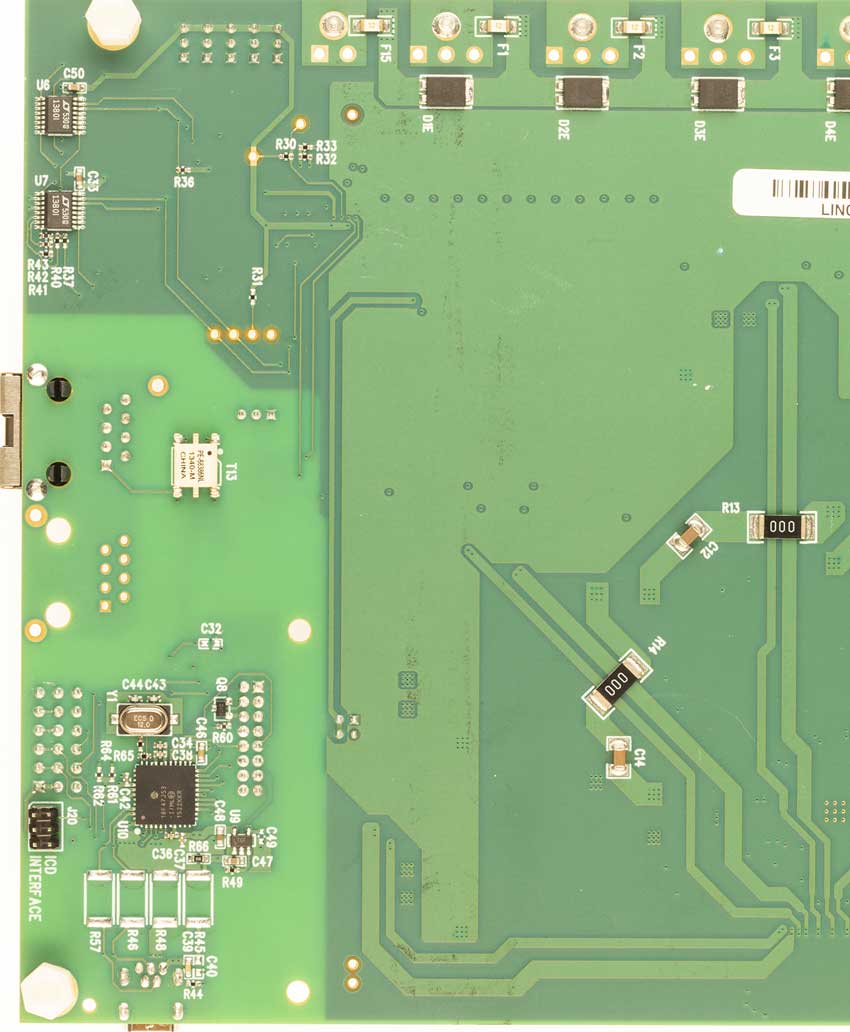

Demonstration Circuit DC2100B-D is a stackable, bidirectional cell balancer slave board using the LTC6804-2 and the LTC3300-1 ICs to achieve active balancing of up to 12 Li-Ion cells. It requires the DC2100B-C for proper operation. The DC2100B-D uses a single LTC6804-2 Multi-Cell Addressable Battery Stack Monitor IC to measure cell voltages and two LTC3300-1 Synchronous Flyback ICs to provide active cell balancing. The DC2100B-C controller board contains a PIC18F47J53 microcontroller, the LTM2884 isolated USB transceiver, the LTC6804-2, two LTC3300-1 ICs, and the LTC6820 isoSPI Interface IC to facilitate isolated communication. Up to seven DC2100B-D boards can be connected to a DC2100B-C to build a stacked system of eight total boards.
