LTC3265

具升压和负输出充电泵的低噪声双电源

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 升压充电泵可产生 2·VIN_P (VIN_P 范围:4.5V 至 16V)
  • 负输出充电泵可产生 –VIN_N (VIN_N 范围:4.5V 至 32V)
  • 低噪声正 LDO 后置稳压器可提供高达 50mA
  • 低噪声负 LDO 后置稳压器可提供高达 50mA
  • 在突发模式 (Burst Mode®) 操作中具有 135μA 静态电流 (两个 LDO 稳压器均处于导通状态)
  • 50kHz 至 500kHz 可编程振荡器频率
  • 可在采用陶瓷电容器时保持稳定
  • 短路 / 热保护
  • 扁平的 3mm x 5mm 18 引脚 DFN 封装和耐热性能增强型 20 引脚 TSSOP 封装

更多细节
show more Icon

LTC®3265 是一款低噪声、双极性输出电源,其内置了一个升压充电泵、一个负输出充电泵以及两个低噪声正和负 LDO 后置稳压器。升压充电泵负责给正 LDO 后置稳压器供电,而负输出充电泵则用于给负 LDO 稳压器供电。每个LDO可提供高达 50mA 的输出电流。LDO 输出电压可采用外部电阻分压器来调节。

充电泵采用低静态电流突发模式操作或低噪声恒定频率模式。在突发模式操作期间,升压充电泵将其输出 (VOUT+) 调节至 0.94 • 2 • VIN_P,而负输出充电泵则把其输出 (VOUT) 调节至–0.94 • VIN_N。在突发模式操作中,LTC3265 仅吸收 135μA 的静态电流 (在两个 LDO 均处于导通状态的情况下)。在恒定频率模式中,升压充电泵和负输出充电泵分别产生等于 2 • VIN_P 和 –VIN_N 的输出,并工作在一个 500kHz 的固定频率或至一个采用外部电阻器设置并介于 50kHz 和 500kHz 之间的编程值。LTC3265 采用扁平 3mm x 5mm x 0.75mm 18 引脚 DFN 封装和耐热性能增强型 20 引脚 TSSOP 封装。



Applications

  • 低噪声双极性 / 负输出电源
  • 工业 / 仪表低噪声偏置发生器

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC3265EDHC#PBF
  • HTML
  • HTML
LTC3265EDHC#TRPBF
  • HTML
  • HTML
LTC3265EFE#PBF
  • HTML
  • HTML
LTC3265EFE#TRPBF
  • HTML
  • HTML
LTC3265HDHC#PBF
  • HTML
  • HTML
LTC3265HDHC#TRPBF
  • HTML
  • HTML
LTC3265HFE#PBF
  • HTML
  • HTML
LTC3265HFE#TRPBF
  • HTML
  • HTML
LTC3265IDHC#PBF
  • HTML
  • HTML
LTC3265IDHC#TRPBF
  • HTML
  • HTML
LTC3265IFE#PBF
  • HTML
  • HTML
LTC3265IFE#TRPBF
  • HTML
  • HTML
LTC3265MPDHC#PBF
  • HTML
  • HTML
LTC3265MPDHC#TRPBF
  • HTML
  • HTML
LTC3265MPFE#PBF
  • HTML
  • HTML
LTC3265MPFE#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3265EFE#PBF

量产

LTC3265EFE#TRPBF

量产

LTC3265HFE#PBF

量产

LTC3265HFE#TRPBF

量产

LTC3265IFE#PBF

量产

LTC3265IFE#TRPBF

量产

LTC3265MPFE#PBF

量产

LTC3265MPFE#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3265EFE#PBF

量产

LTC3265EFE#TRPBF

量产

LTC3265HFE#PBF

量产

LTC3265HFE#TRPBF

量产

LTC3265IFE#PBF

量产

LTC3265IFE#TRPBF

量产

LTC3265MPFE#PBF

量产

LTC3265MPFE#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

reference details image

DC2235A

LTC3265演示板 |具有后置稳压器LDO的双电源升压/反相电荷泵,4.5V ≤ VIN ≤ 16V,VOUT =±5V/±15V/±24V (50mA)

zoom

DC2235A

LTC3265演示板 |具有后置稳压器LDO的双电源升压/反相电荷泵,4.5V ≤ VIN ≤ 16V,VOUT =±5V/±15V/±24V (50mA)

LTC3265演示板 |具有后置稳压器LDO的双电源升压/反相电荷泵,4.5V ≤ VIN ≤ 16V,VOUT =±5V/±15V/±24V (50mA)

产品详情

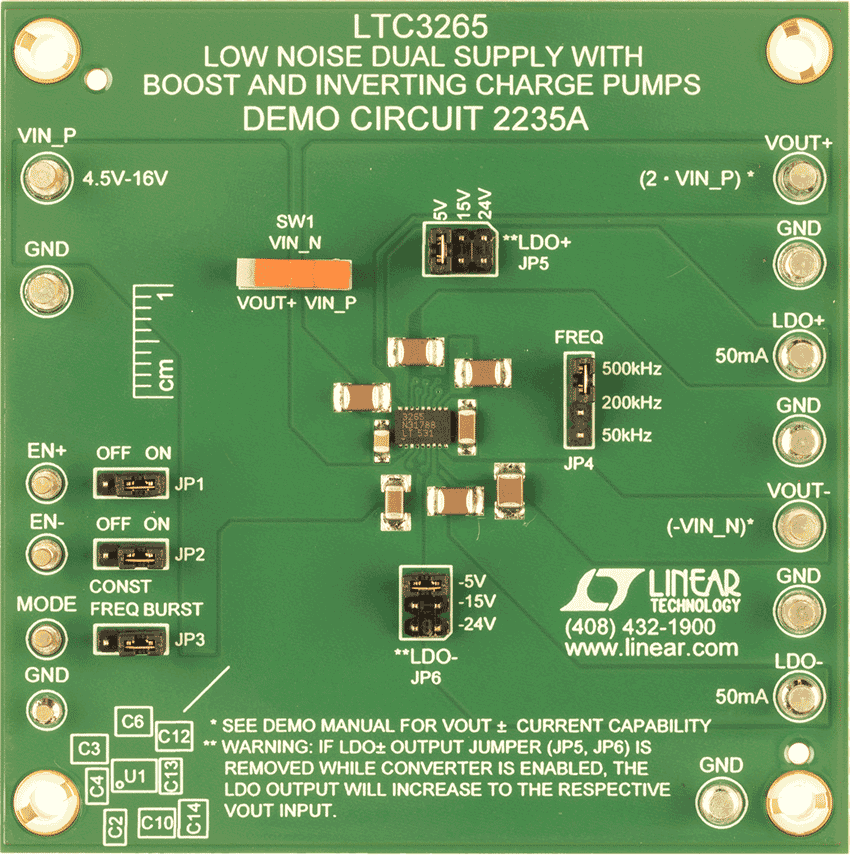

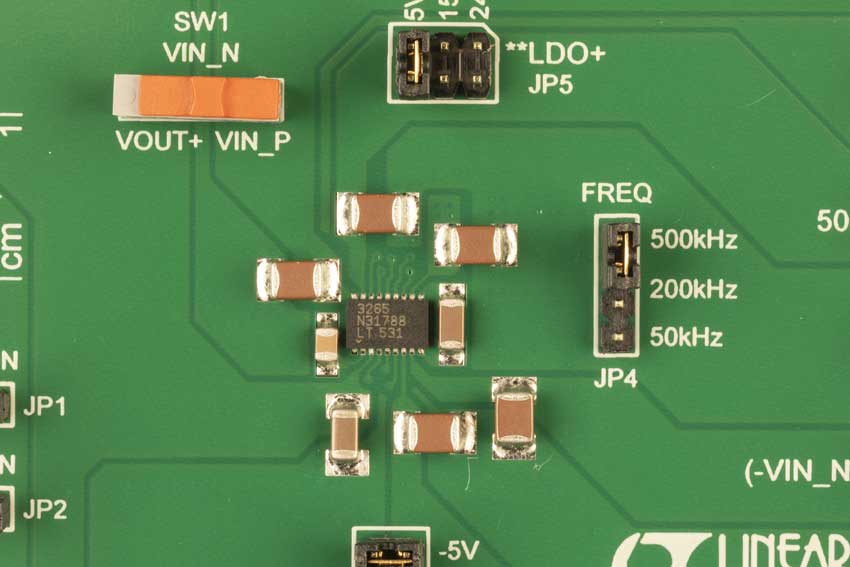

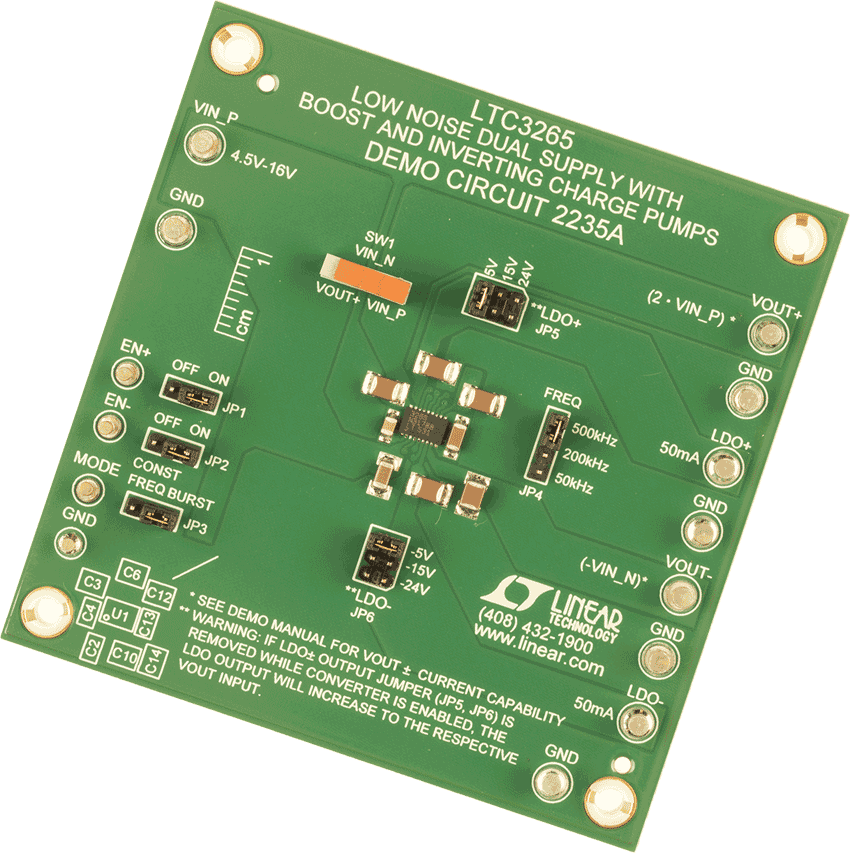

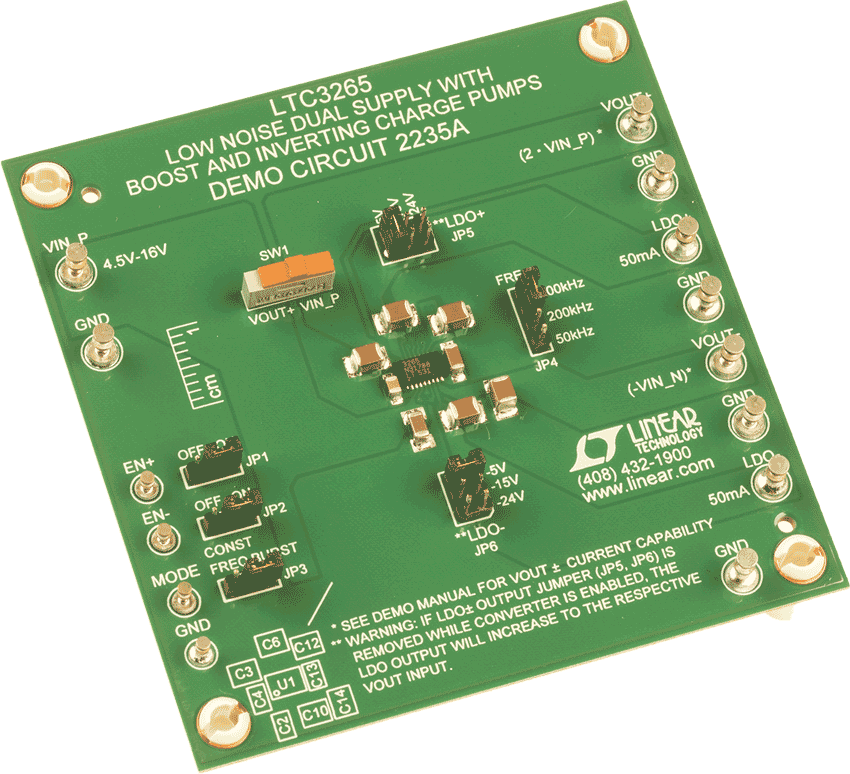

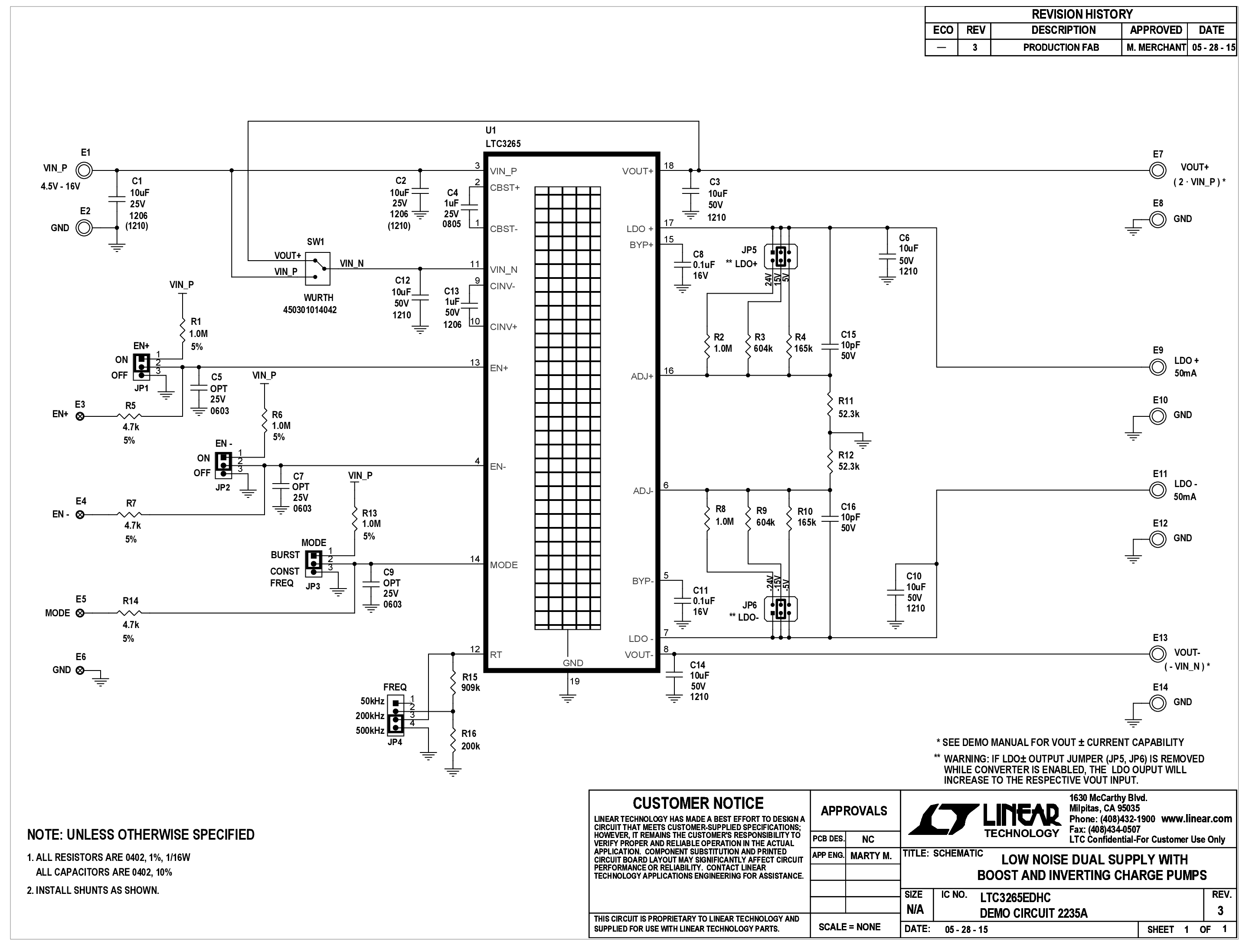

演示电路2235A内置LTC3265EDHC,具有升压和反相电荷泵,每个电荷泵都带有一个低噪声LDO后置稳压器。LTC3265的升压电荷泵输入电压范围为4.5V至16V,反相电荷泵输入电压范围为4.5V至32V。该演示板为每个极性提供5V、15V和24V的可选LDO±输出设置幅度。该演示板还允许在低功耗突发工作模式(Burst Mode®)或低噪声恒定频率工作模式之间选择,此外还可选择500kHz、200kHz和50kHz的工作频率。

reference details image

AD-FMCXMWBR1-EBZ

兼容 FMC X-Microwave 的电平转换器和电源套件

zoom

AD-FMCXMWBR1-EBZ

兼容 FMC X-Microwave 的电平转换器和电源套件

兼容 FMC X-Microwave 的电平转换器和电源套件

特性和优点

  • 兼容 FMC 的外形规格
  • 可使用外部电源通过 FMC 连接器供电
  • 提供电平转换和各种电源值
  • 与 RaspberryPi X-MW 控制器兼容

产品详情

AD-FMCXMWBR1-EBZ 是一个电平转换器和电源板,外形规格与 FMC 兼容。它由 FMC 连接器供电,而对于需要更高负载电流的应用,可以添加外部电源。在这种情况下,将优先使用外部电源。

AD-FMCXMWBR1-EBZ 支持在控制器/FPGA 套件与 X-MW 模块之间使用转换的多电平数字通信路径。该模块提供具有高电流能力的多个电源电压,可在原型制作中用于偏置 X-MW 模块或其他 IC’。

应用

  • RF 和微波设计
  • 电压电平转换
  • 通用软件无线电
  • 雷达系统
  • 点对点通信系统
  • 多输入/多输出 (MIMO) 无线电
  • 自动测试设备
工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。
