LTC2977

具准确输出电压测量功能的 8 通道 PMBus 电源系统管理器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 6
特性
  • 可对8个电源进行时序控制、微调、裕量调节和监控
  • 管理故障,监控遥测并创建故障日志
  • PMBus兼容命令集
  • 由LTpowerPlay®GUI提供支持
  • 将电源裕量设置或调整电源至目标值的0.25%范围内
  • 每通道快速OV/UV监控器
  • 协调多个LTC PSM器件上的时序和故障管理
  • 将故障自动记录到内部EEPROM
  • 无需附加软件即可自动工作
  • 内部温度和输入电压监控器
  • 精确监控八个输出电压、输入电压和内部芯片温度
  • I2C / SMBus串行接口
  • 可采用3.3V或4.5V至15V电源供电
  • 可编程看门狗定时器
  • LTC2978/LTC2978A的100%引脚兼容升级产品
  • 采用64引脚9mm × 9mm QFN封装
  • 通过AEC-Q100汽车应用认证
更多细节
show more Icon

LTC2977 是一款 8 通道电源系统管理器,用于排序、修整 (伺服)、裕度调节、监控、管理故障、提供远端采样和创建故障记录。PMBus 命令支持电源排序、精准负载点电压调节和裕度调节。DAC 采用一种专有软连接算法以较大限度地抑制电源扰动。监控功能包括针对 8 个电源输出通道和一个电源输入通道上的过压和欠压门限限值,以及过温和欠温限值。可编程故障响应能够利用“在检测到故障之后执行重试操作”的选项来停用电源。导致电源停用的故障会自动触发黑匣子 EEPROM 存储器记录故障状态及相关的远端采样。一个内部 16 位 ADC 负责监视 8 个输出电压、1 个输入电压和芯片温度。此外,奇数通道还可配置以测量一个电流检测电阻器两端的电压。一个可编程看门狗定时器用于监视微处理器运作的失速状态,并在必要时使微处理器复位。单线式总线可在多个 LTC 电源系统管理 (PSM) 器件上实现同步。配置 EEPROM 支持自主型操作,并不需要额外的软件。

应用

  • 计算机和网络服务器
  • 工业测试和测量
  • 高可靠性系统
  • 医疗成像
  • 视频
产品模型 6

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC2977CUP#PBF
  • HTML
  • HTML
LTC2977CUP#TRPBF
  • HTML
  • HTML
LTC2977IUP#PBF
  • HTML
  • HTML
LTC2977IUP#TRPBF
  • HTML
  • HTML
LTC2977IUP#WPBF
  • HTML
  • HTML
LTC2977IUP#WTRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

5月 2, 2022

- 22_0082

LTC2977 Datasheet Limit Change

LTC2977CUP#PBF

量产

LTC2977CUP#TRPBF

量产

LTC2977IUP#PBF

量产

LTC2977IUP#TRPBF

量产

LTC2977IUP#WPBF

LTC2977IUP#WTRPBF

6月 30, 2020

- 20_0244

Notification of Wafer Fab Location Change for 0.6µm CMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC2977CUP#PBF

量产

LTC2977CUP#TRPBF

量产

LTC2977IUP#PBF

量产

LTC2977IUP#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

5月 2, 2022

- 22_0082

arrow down

LTC2977 Datasheet Limit Change

LTC2977CUP#PBF

量产

LTC2977CUP#TRPBF

量产

LTC2977IUP#PBF

量产

LTC2977IUP#TRPBF

量产

LTC2977IUP#WPBF

LTC2977IUP#WTRPBF

6月 30, 2020

- 20_0244

arrow down

Notification of Wafer Fab Location Change for 0.6µm CMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC2977CUP#PBF

量产

LTC2977CUP#TRPBF

量产

LTC2977IUP#PBF

量产

LTC2977IUP#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 5

reference details image

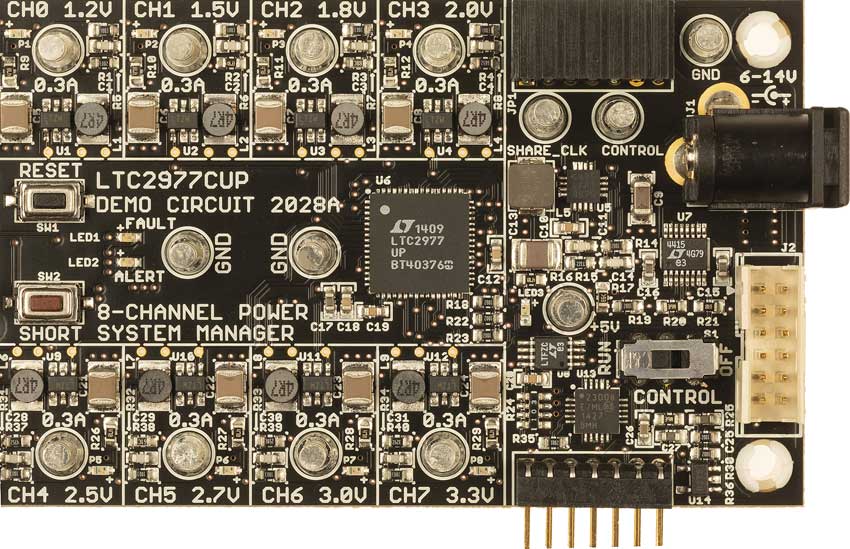

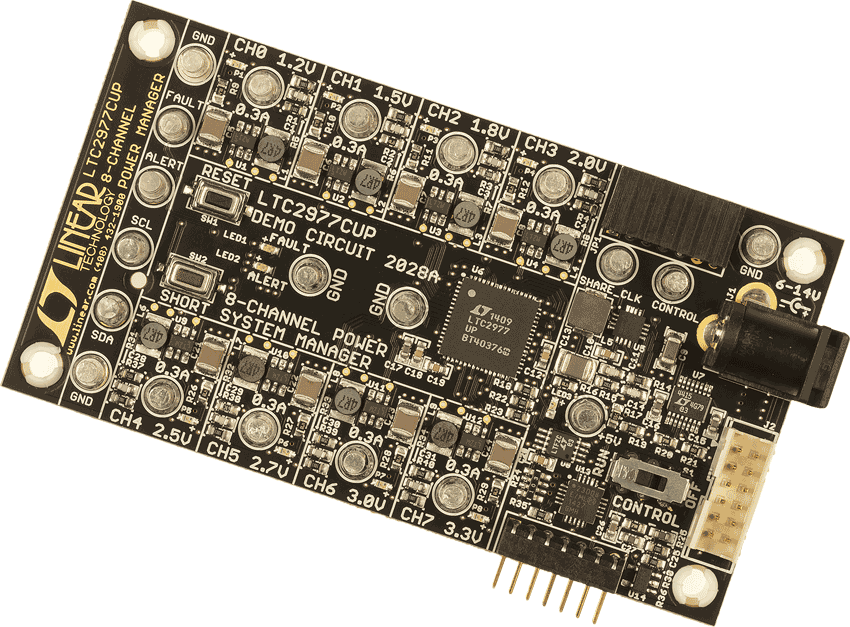

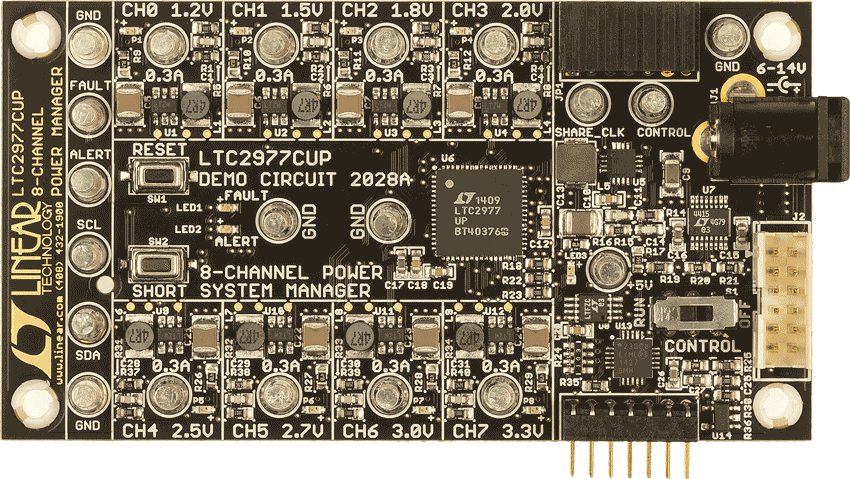

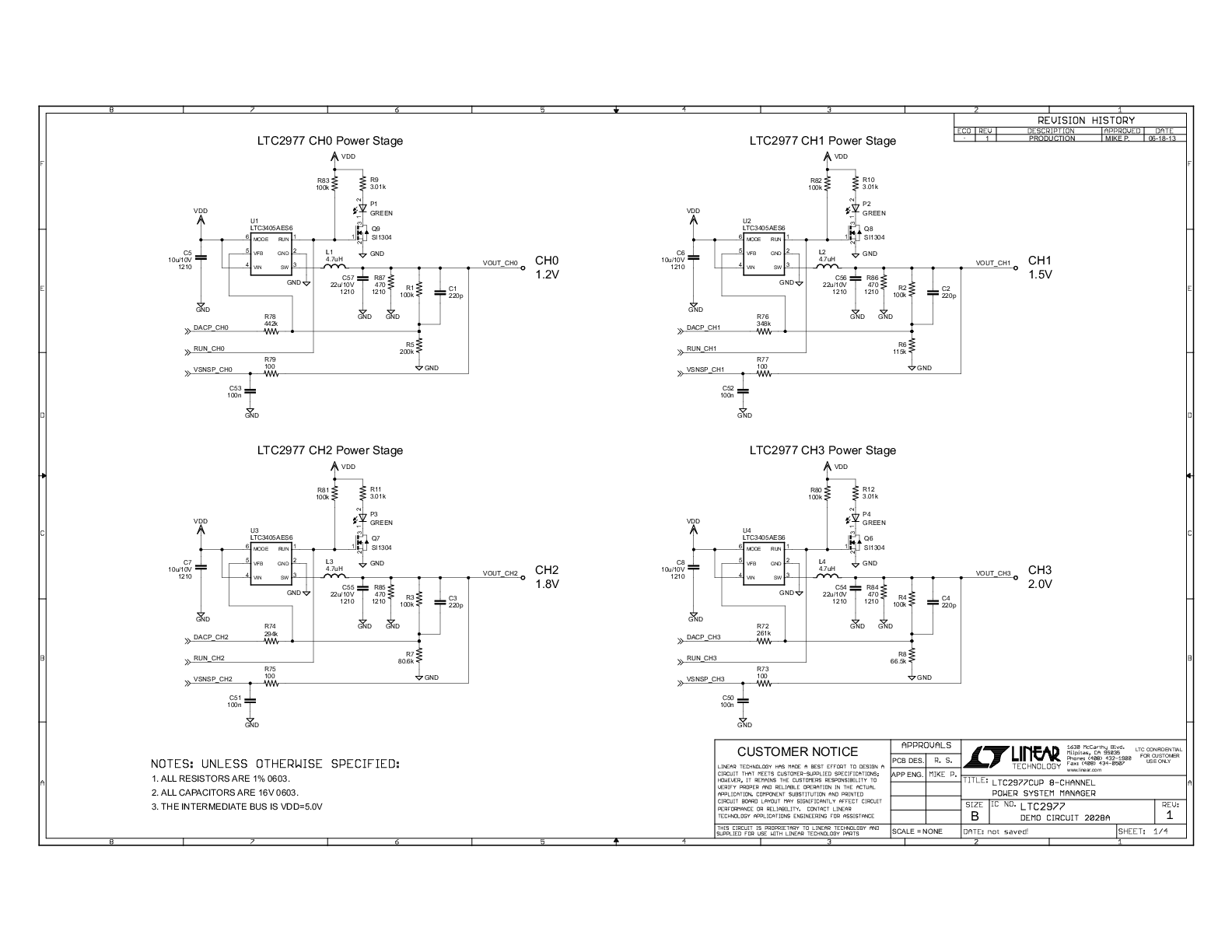

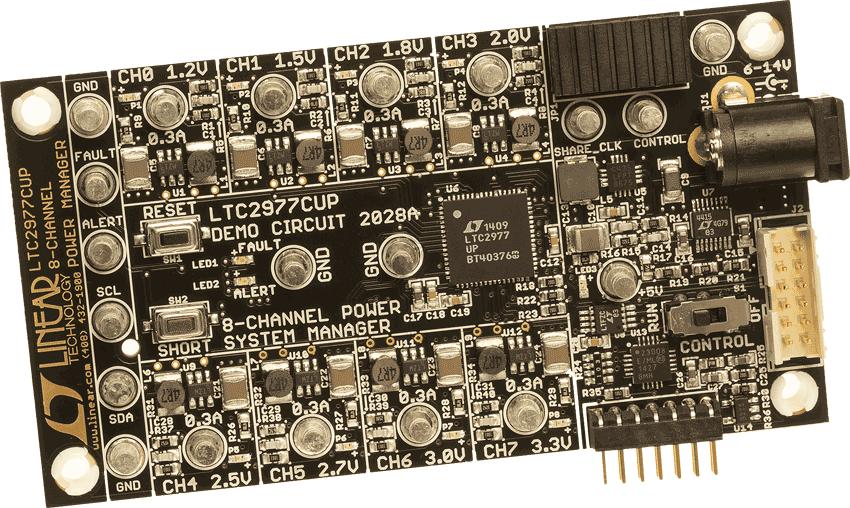

DC2028A

LTC2977演示板:八通道电源管理器[需要DC1613]

reference details image

DC1508B-A

LTC2977、LTC2978A、LTC2978插座式编程板(需要DC1613)

zoom

DC1508B-A

LTC2977、LTC2978A、LTC2978插座式编程板(需要DC1613)

LTC2977、LTC2978A、LTC2978插座式编程板(需要DC1613)

产品详情

DC1508B编程板包含对LTC2974、LTC2975、LTC2977、LTC2978和LTC2978A的EEPROM进行编程和验证所需的电路。这是它的主要用途。DC1508B配有一个翻盖式编程插座。EEPROM包含出厂默认配置。可以在GUI中找到与出厂默认配置相对应的LTpowerPlay *.proj 文件。

reference details image

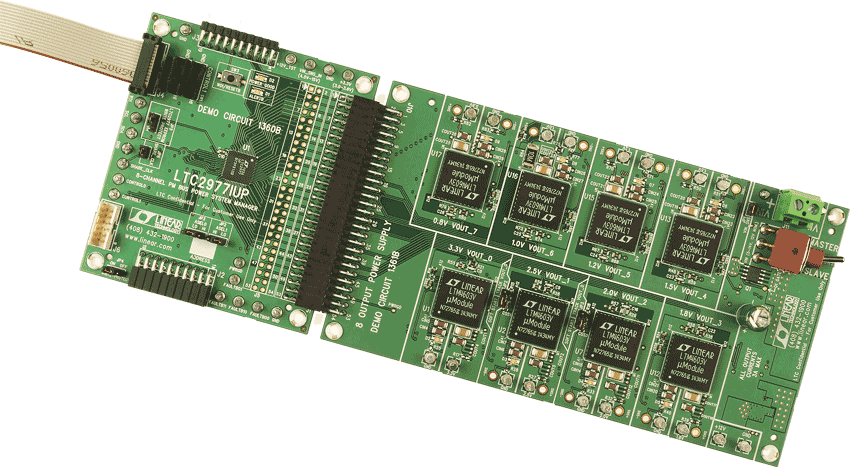

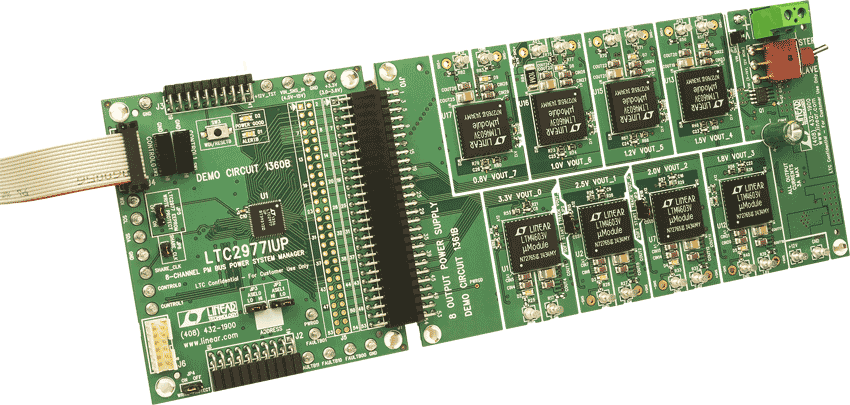

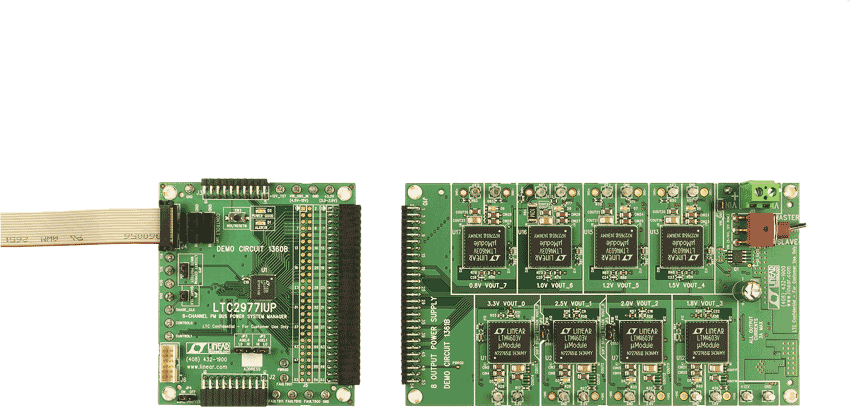

DC1540B

LTC2977演示板集合:八个µModule电源管理器件(包括DC1360B + DC1361B)(需要DC1613)

zoom

DC1540B

LTC2977演示板集合:八个µModule电源管理器件(包括DC1360B + DC1361B)(需要DC1613)

LTC2977演示板集合:八个µModule电源管理器件(包括DC1360B + DC1361B)(需要DC1613)

产品详情

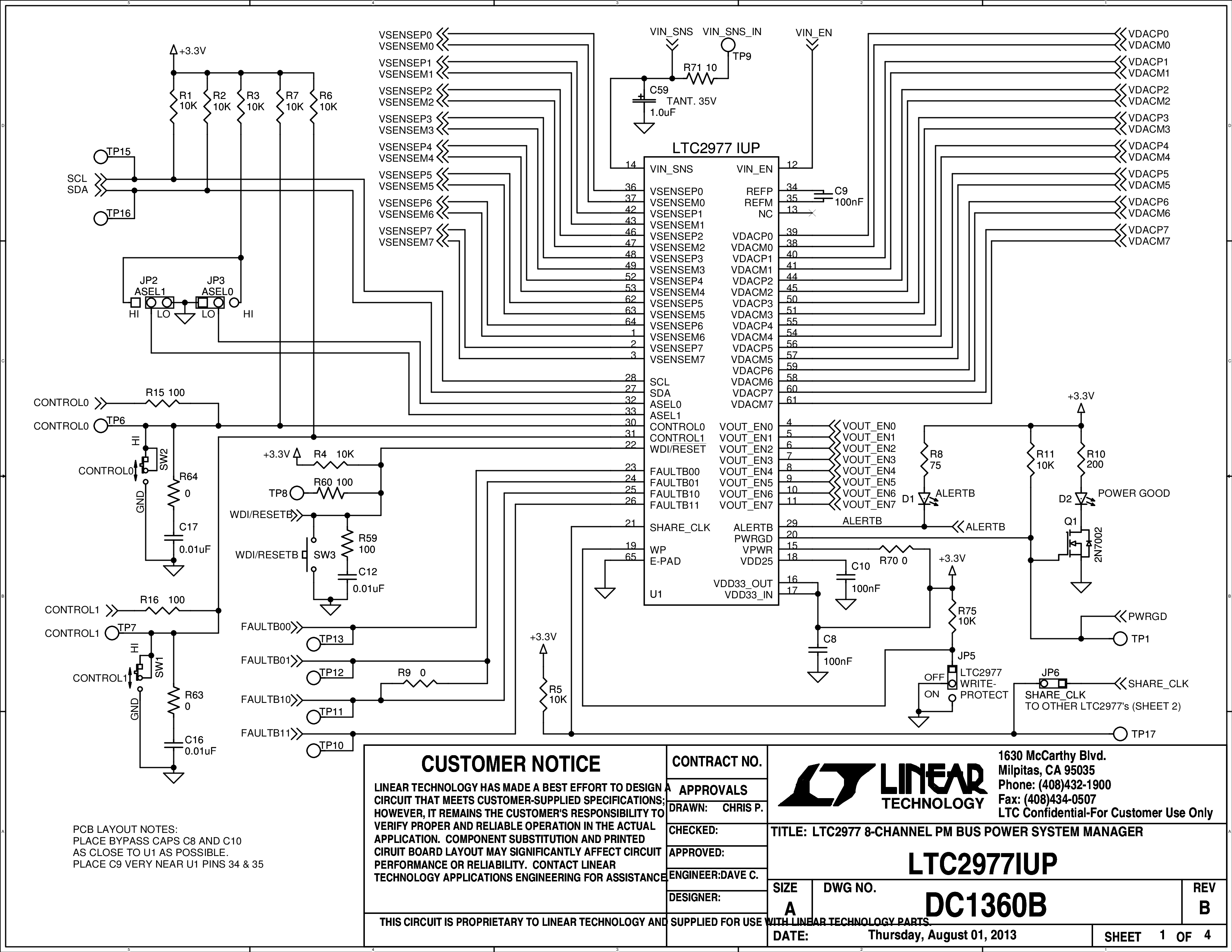

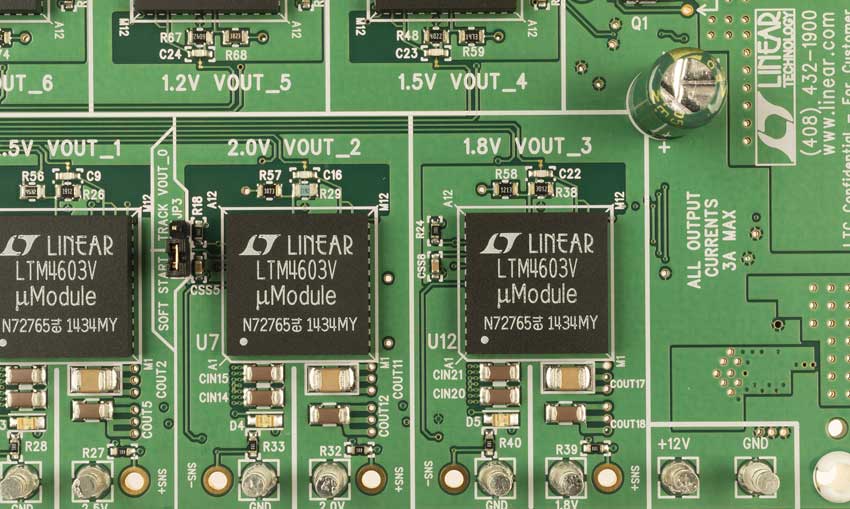

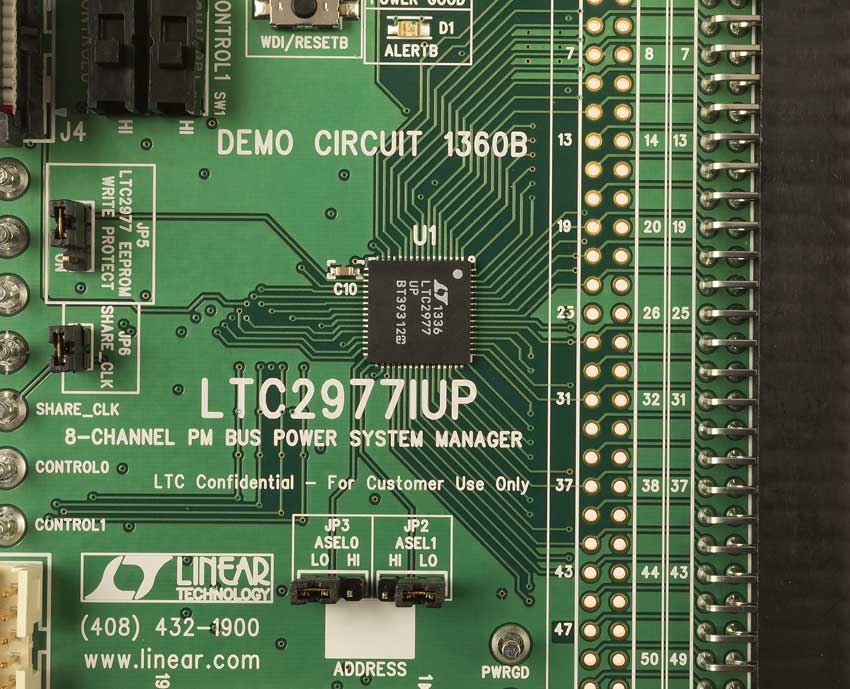

DC1540B是一款展示具有EEPROM的8通道I2C/SMBus/PMBus电源系统管理器LTC2977的演示系统。它由2个电路板DC1360B和DC1361B组成。DC1360B包含将LTC2977插入电源系统并控制八个电源所需的所有电路。DC1361B包含八个电源(LTM4603EV),均配置为由LTC2977控制。这两个电路板共同构成一个复杂的8通道、数字可编程电源。

reference details image

DC1962C

电源系统管理演示板 (PowerStick) | 集成LTC2977、LTC2974和LTC3880的14电源管理器件[需要DC1613]

zoom

DC1962C

电源系统管理演示板 (PowerStick) | 集成LTC2977、LTC2974和LTC3880的14电源管理器件[需要DC1613]

电源系统管理演示板 (PowerStick) | 集成LTC2977、LTC2974和LTC3880的14电源管理器件[需要DC1613]

产品详情

DC1962C演示板适用于:
具有精确输出电流测量功能的4通道PMBus电源系统管理器LTC2974
带数字电源系统管理功能的双通道输出多相降压DC/DC控制器LTC3880
具有精确输出电压测量功能的8通道PMBus电源系统管理器LTC2977

reference details image

DC1962C-KIT

电源系统管理入门套件(包括DC1962C、DC1613A)

zoom

DC1962C-KIT

电源系统管理入门套件(包括DC1962C、DC1613A)

电源系统管理入门套件(包括DC1962C、DC1613A)

产品详情

DC1962C-KIT演示板适用于:
具有精确输出电压测量功能的8通道PMBus电源系统管理器LTC2977
具有精确输出电流测量功能的4通道PMBus电源系统管理器LTC2974
带数字电源系统管理功能的双通道输出多相降压DC/DC控制器LTC3880





工具和仿真

工具及仿真模型 2

Linduino

Linduino是ADI公司的Arduino兼容系统,用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序(在LTSketchbook/产品型号文件夹中定义)和驱动程序代码(在LTSketchbook/库文件夹中定义)。

GitHub上的Linduino代码存储库以及有关如何使用代码的说明

购买Linduino

redirectbutton
参考电路

参考电路 3

Xilinx VU37P Board

zoomopens a dialog
htg-937

参考设计

tooltip Info:参考设计

特性和优点

The HTG-937 provides access to large FPGA gate density and 8GB/16GB of high bandwidth memory. It is populated with the Xilinx Zynq Virtex Ultrascale VU37P, or VU47P. Analog Devices power solution on this platform is fully validated to meet the requirements of Xilinx Zynq Virtex Ultrascale FPGAs to ensure a robust power delivery solution.

DC/DC μModule regulators are used on the HTG-937 to power Xilinx FPGA and/or SoC rails as well as other system rails. These regulators are highly integrated solutions with built in controller, power FETs, inductors, and capacitors that simplify layout and provide robust power delivery performance.

We provide supporting documentation including power schematics, layout, LTpowerPlanner and applicable LTpowerPlay configuration files to enable you to validate the power solution for your application seamlessly.

查看参考设计详情 external link

zoomopens a dialog

altera-arria-10-fpga-development-kit

altera-arria-10-fpga-development-kit

参考设计

tooltip Info:参考设计

特性和优点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
查看参考设计详情 external link
Arria 10 SoC - Top View

zoomopens a dialog

altera-arria-10-soc-development-kit

altera-arria-10-soc-development-kit

参考设计

tooltip Info:参考设计

特性和优点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
查看参考设计详情 external link
