LTC2975

具准确输入电流和能量测量功能的 4 通道 PMBus 电源系统管理器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 8
特性
  • 排序、调整和监控四种电源并为其设置裕量
  • 管理故障,监控遥测并创建故障日志
  • PMBus 兼容命令集
  • 由 LTpowerPlay® GUI提供支持
  • 将电源裕量设置或调整电源至目标值的0.25%范围内
  • 监控输入电流(±1%)并累计电能
  • 每通道快速OV/UV和OC监控器
  • 协调多个LTC PSM器件上的时序和故障管理
  • 将故障自动记录到内部EEPROM
  • 无需附加软件即可自动工作
  • 外部温度和输入电压监控器
  • 精确监控四个输出电压、四个输出电流、四个外部温度、输入电压和电流以及内部裸片温度
  • 可采用3.3V或4.5V至15V电源供电
  • 与LTC2974引脚兼容
  • 提供64引脚9mm × 9mm QFN封装和63引脚6.25mm × 7.5mm BGA封装
  • 通过AEC-Q100汽车应用认证
更多细节
show more Icon

LTC2975 是一款 4 通道电源系统管理器,用于排序、修整 (伺服)、裕度调节、监控、管理故障、提供远端采样和创建故障记录。PMBus 命令支持电源排序、精准负载点电压调节和裕度调节。DAC 采用一种专有软连接算法以较大限度地抑制电源扰动。监控功能包括针对4 个电源输出通道的过流和欠流、电压和温度门限限值,以及针对单个电源输入通道上的过压和欠压门限限值。可编程故障响应能够利用“在检测到故障之后执行重试操作”的选项来停用电源。导致电源停用的故障会自动触发黑匣子 EEPROM 存储器记录故障状态及相关的远端采样。一个内部 16 位 ADC 负责监视 4 个输出电压、4 个输出电流、4 个外部温度、输入电压和电流和芯片温度。另外,还计算输入功率、能量和输出功率。一个可编程看门狗定时器用于监视微处理器运作的失速状态,并在必要时使微处理器复位。单线式总线可在多个 LTC 电源系统管理 (PSM) 器件上实现电源同步。配置 EEPROM 支持自主型操作,并不需要额外的软件。

应用

  • 计算机和网络服务器
  • 工业测试和测量
  • 高可靠性系统
  • 视频和医疗成像
产品模型 8

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC2975CUP#PBF
  • HTML
  • HTML
LTC2975CUP#TRPBF
  • HTML
  • HTML
LTC2975CY#PBF
  • HTML
  • HTML
LTC2975IUP#PBF
  • HTML
  • HTML
LTC2975IUP#TRPBF
  • HTML
  • HTML
LTC2975IUP#WPBF
  • HTML
  • HTML
LTC2975IUP#WTRPBF
  • HTML
  • HTML
LTC2975IY#PBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 29, 2019

- 19_0085

Notification of Change to LTC2975

LTC2975CUP#PBF

量产

LTC2975CUP#TRPBF

量产

LTC2975IUP#PBF

量产

LTC2975IUP#TRPBF

量产

7月 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 29, 2019

- 19_0085

arrow down

Notification of Change to LTC2975

LTC2975CUP#PBF

量产

LTC2975CUP#TRPBF

量产

LTC2975IUP#PBF

量产

LTC2975IUP#TRPBF

量产

7月 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 5

reference details image

DC2518A

LTC2975演示板:±12V、±48V电源管理[需要DC1613]

zoom

DC2518A

LTC2975演示板:±12V、±48V电源管理[需要DC1613]

LTC2975演示板:±12V、±48V电源管理[需要DC1613]

产品详情

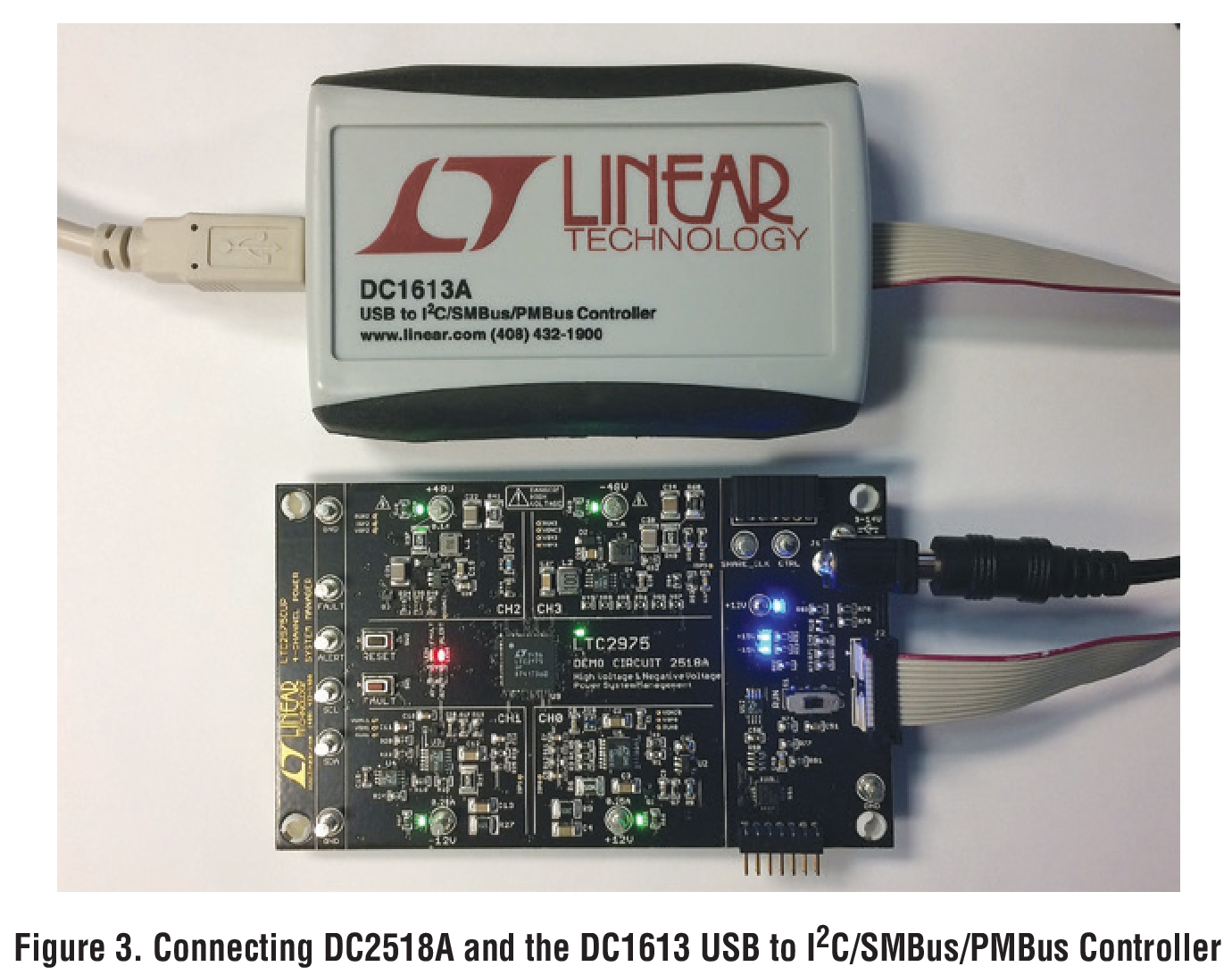

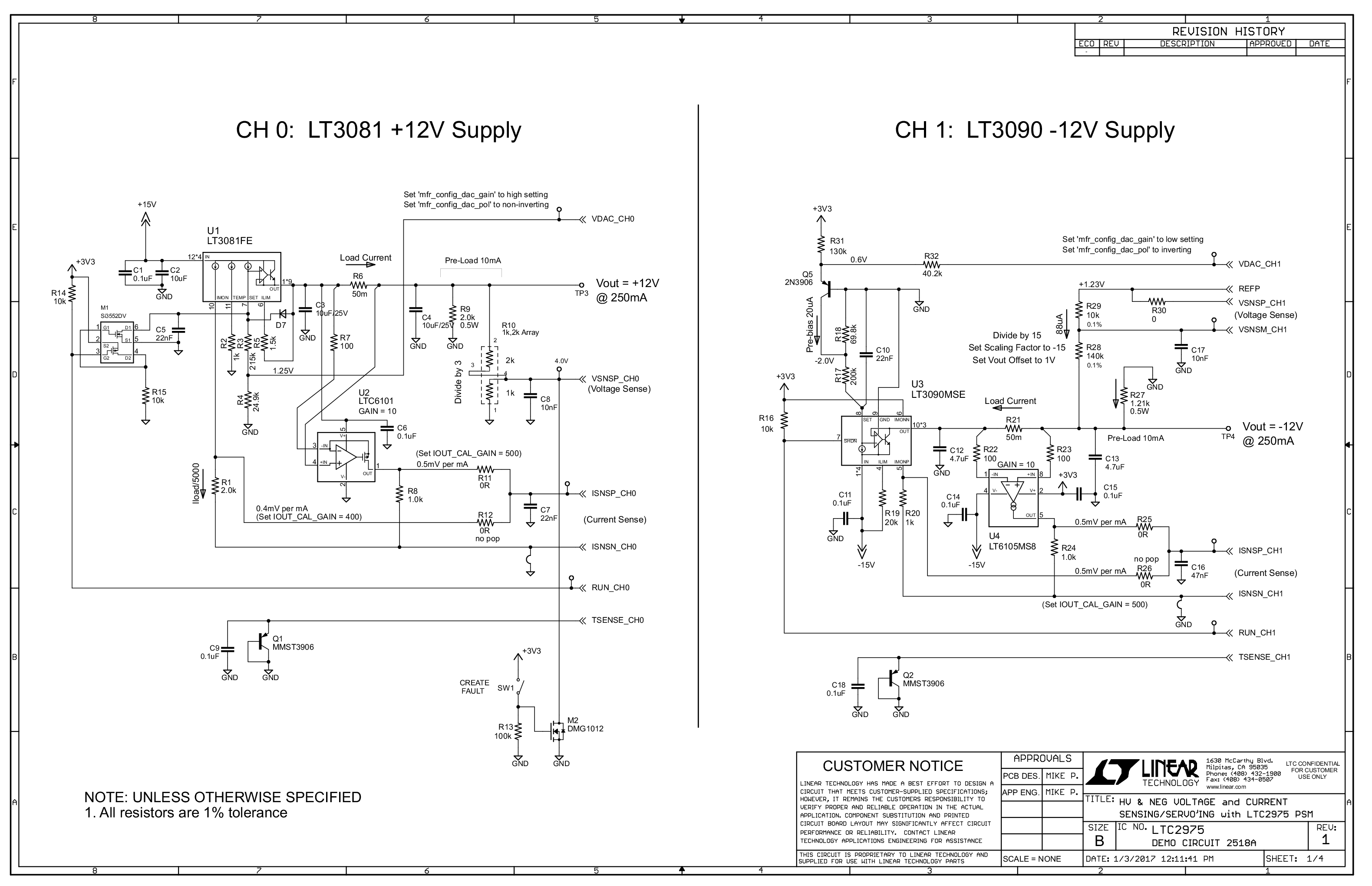

DC2518A是一款使用LTC2975电源系统管理器与不同稳压器相连的演示系统。该演示板包含在电源系统中使用LTC2975并对四个电源进行控制所需的所有电路。四个电源包含线性稳压器和开关稳压器,用于演示电压和电流检测的各种方法。该演示板提供一个复杂的数字可编程4通道电源系统。
reference details image

DC2578A

整体电源管理:热插拔、中间总线电压、负载点(集成LTC4281、LTC3886、LTC3887、LTC2975)[需要DC1613]

zoom

DC2578A

整体电源管理:热插拔、中间总线电压、负载点(集成LTC4281、LTC3886、LTC3887、LTC2975)[需要DC1613]

整体电源管理:热插拔、中间总线电压、负载点(集成LTC4281、LTC3886、LTC3887、LTC2975)[需要DC1613]

产品详情

DC2578A是一款完整的电源链,包括一个热插拔控制器、一个中间总线控制器和六个负载点通道,具有电源系统管理功能。该板演示如何通过LTC4281热插拔控制器和LTC3886降压中间总线控制器(IBC)安全从背板传输电源,并通过调节负载电压的负载点转换器(POL)输出。它全面展示了ADI解决方案的电源管理、协作和安全功能,并展示了如何轻松配置和管理整个电源层次结构。每个稳压电源能够进行时序控制、微调、裕量调节、监控、测量和协作响应故障,并将故障信息记录在非易失性存储器中。此外,板载负载脉冲发生器有助于优化可调LTC3886控制回路响应。整个系统提供的各种状态和遥测信息在一个GUI接口——LTpowerPlay下进行合并和呈现。

reference details image

DC1508B-B

LTC2974、LTC2975插座式编程板(需要DC1613)

zoom

DC1508B-B

LTC2974、LTC2975插座式编程板(需要DC1613)

LTC2974、LTC2975插座式编程板(需要DC1613)

产品详情

DC1508B编程板包含对LTC2974、LTC2975、LTC2977、LTC2978和LTC2978A的EEPROM进行编程和验证所需的电路。这是它的一个用途。DC1508B配有一个翻盖式编程插座。EEPROM包含出厂默认配置。可以在GUI中找到与出厂默认值相对应的LTpowerPlay™ *.proj文件。
reference details image

DC2022A

LTC2975演示板:4个具有输入能量监控功能的电源管理器[需要DC1613]

zoom

DC2022A

LTC2975演示板:4个具有输入能量监控功能的电源管理器[需要DC1613]

LTC2975演示板:4个具有输入能量监控功能的电源管理器[需要DC1613]

产品详情

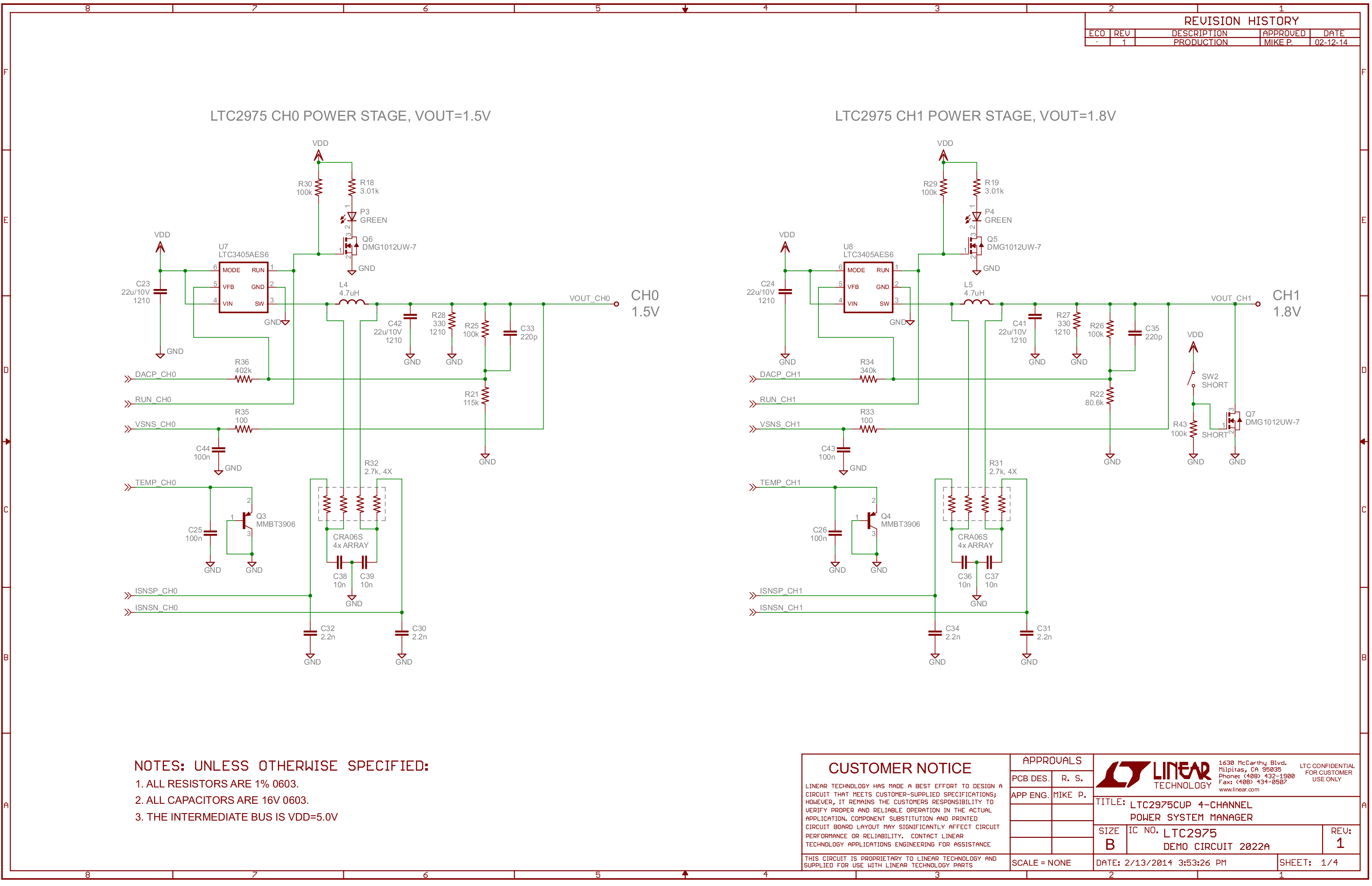

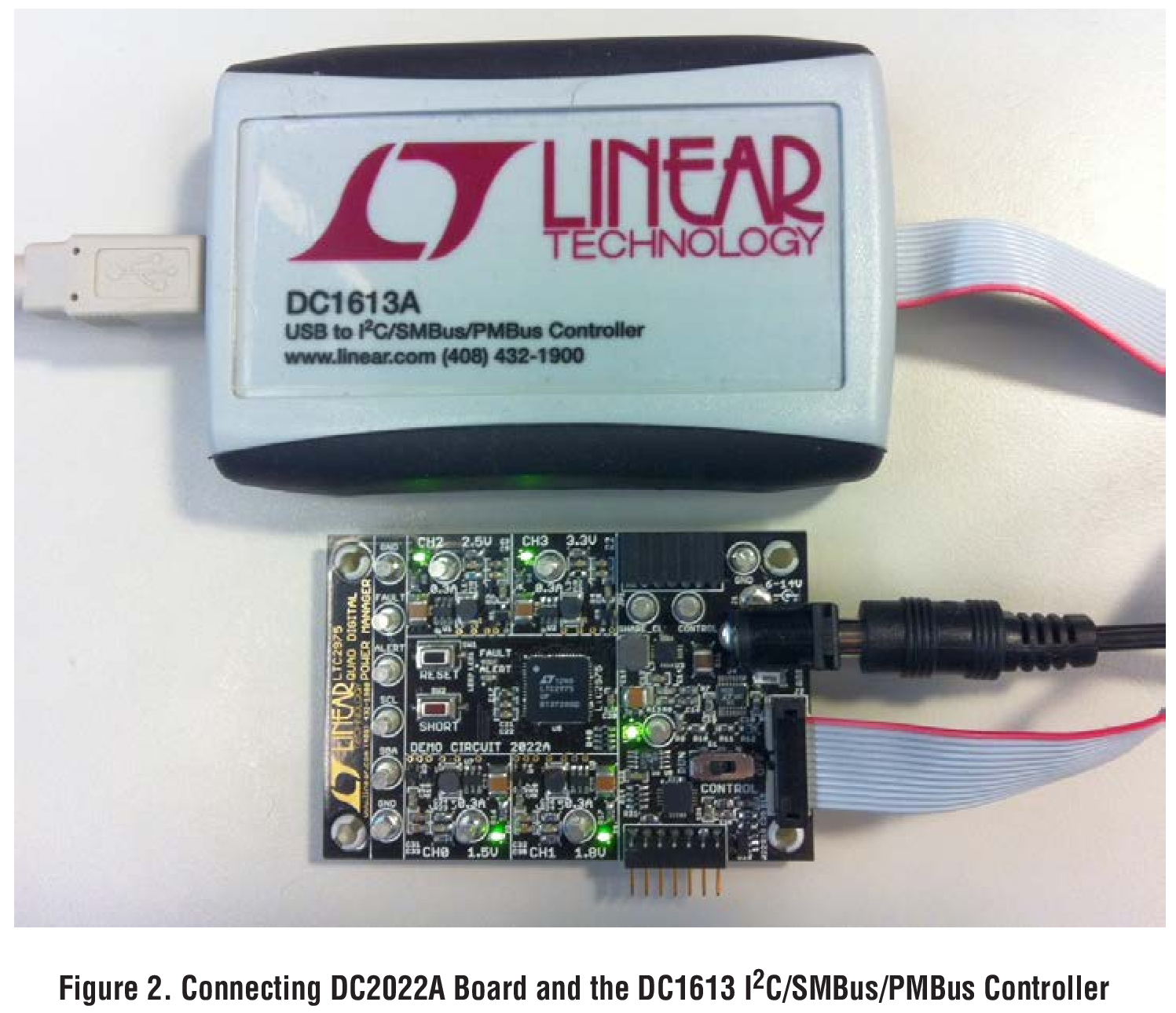

DC2022A是一款展示具有EEPROM的4通道I2C/SMBus/PMBus电源系统管理器LTC2975的演示系统。LTC2975可监测和控制四个电源轨。LTC2975也可以监测输入电流和输入电压,用来计算输入功率和累积能量。DC2022A演示了LTC2975对四个电源进行时序控制、微调、裕量调节、管理、监测以及故障记录的功能。LTC2975可监测每个电源通道的输出电压,并且还监测其自身的内部芯片温度。
reference details image

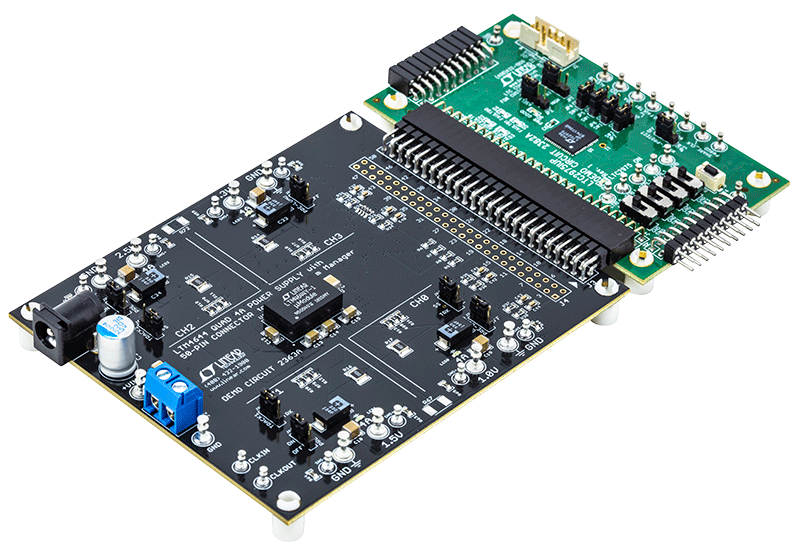

DC2428A

LTC2975演示板集合|LTM4644-1四通道4A电源管理(包括DC2382A + DC2363A)[需要DC1613]

zoom

DC2428A

LTC2975演示板集合|LTM4644-1四通道4A电源管理(包括DC2382A + DC2363A)[需要DC1613]

LTC2975演示板集合|LTM4644-1四通道4A电源管理(包括DC2382A + DC2363A)[需要DC1613]

产品详情

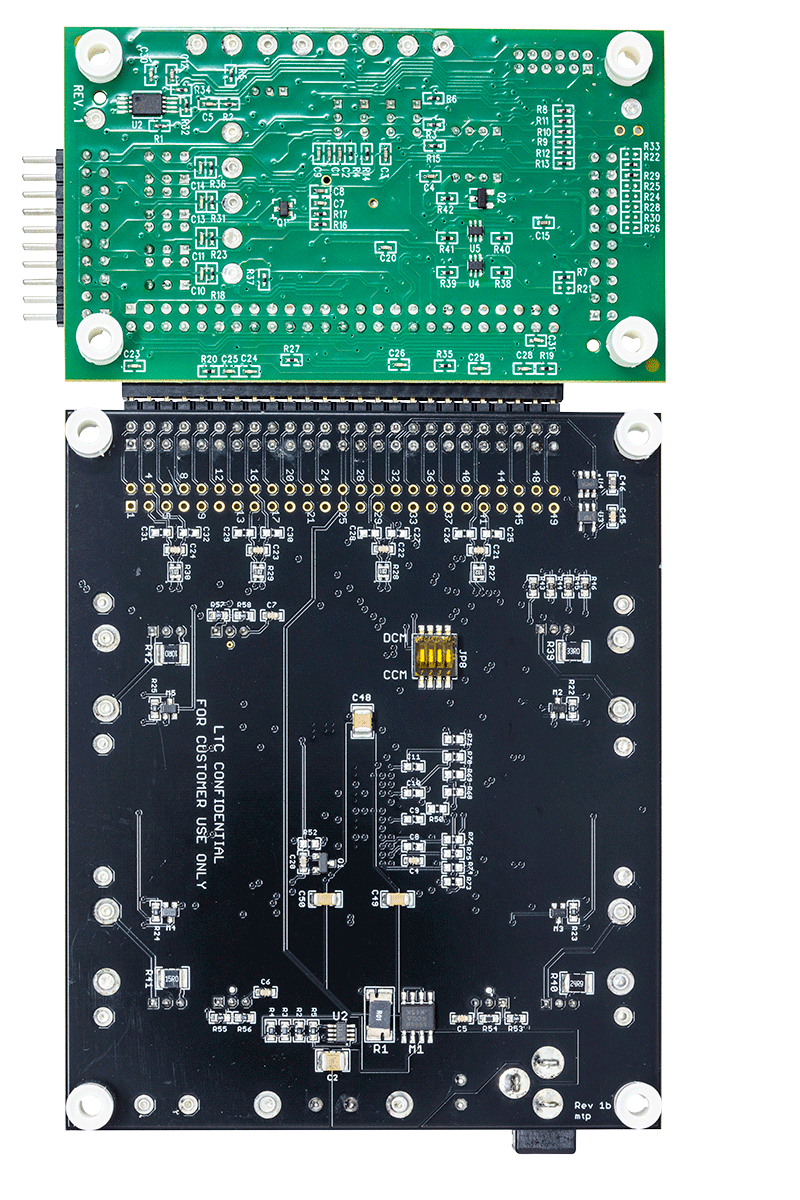

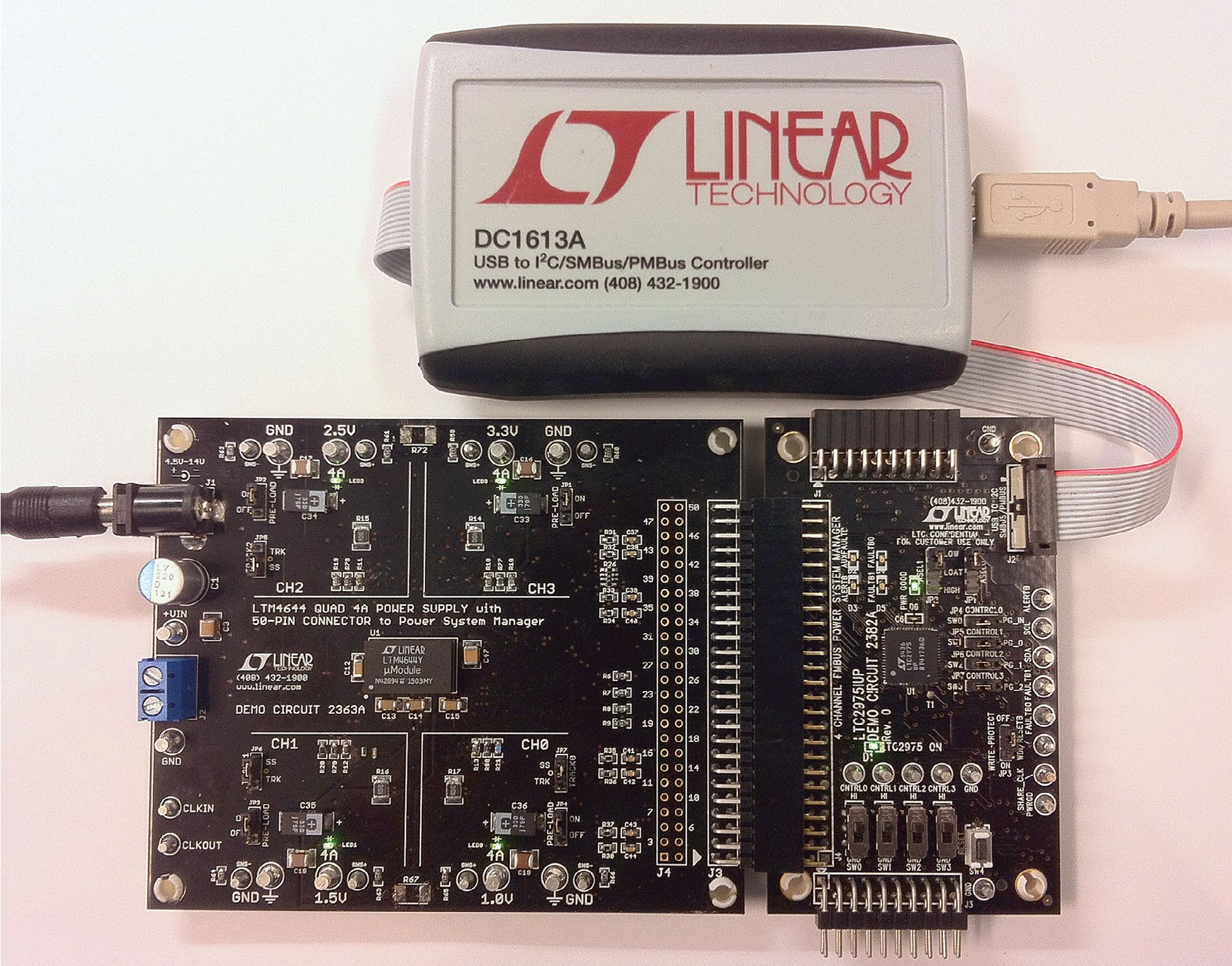

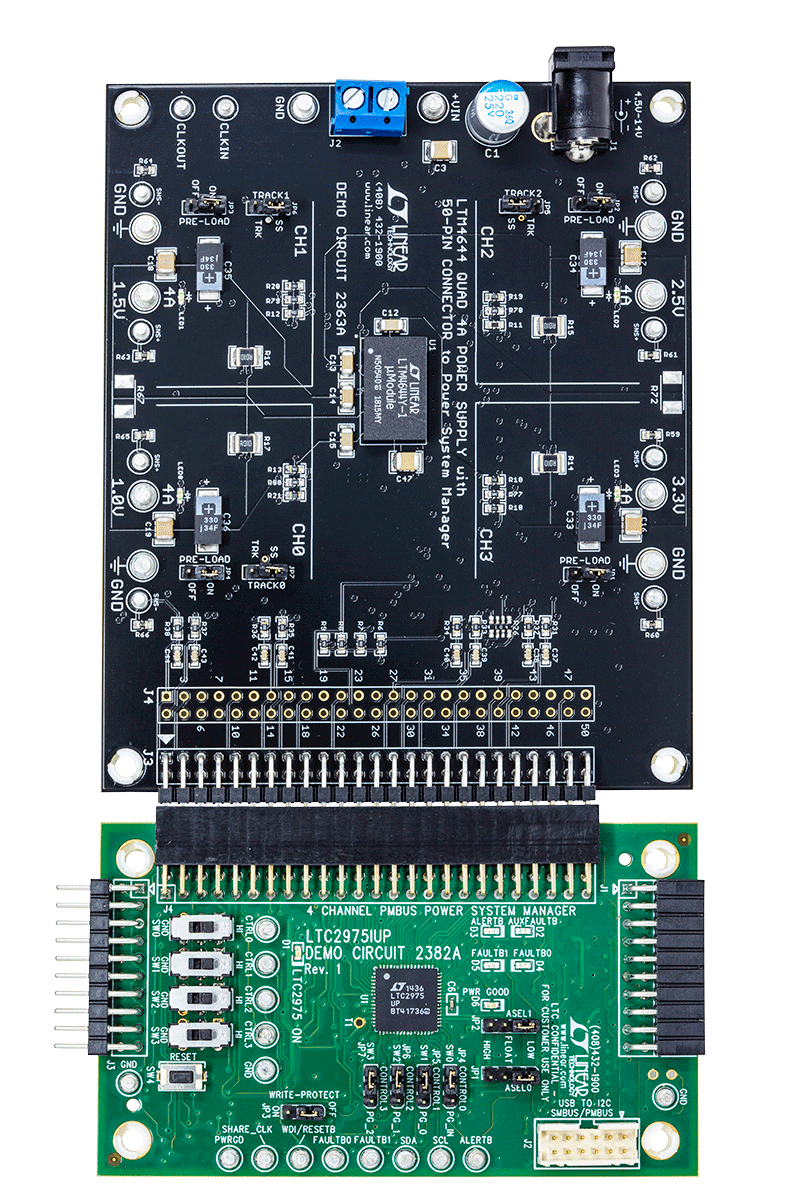

DC2428A是一款针对LTC2975电源系统管理器和LTM4644-1四通道4A μModule稳压器的双板演示系统。DC2382A包含在电源系统中使用LTC2975并控制四个电源所需的所有电路。DC2363A包含四个电源(LTM4644-1),它们由LTC2975进行配置和控制。DC2363A和DC2382A演示板共同提供一个复杂的4通道数字可编程电源系统。

工具和仿真

工具及仿真模型 2

Linduino

Linduino是ADI公司的Arduino兼容系统,用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序(在LTSketchbook/产品型号文件夹中定义)和驱动程序代码(在LTSketchbook/库文件夹中定义)。
