LTC2974

具有精确输出电流的4通道PMBus电源系统管理器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 6
特性
  • 排序、调整和监控四种电源并为其设置裕量
  • 管理故障,监控遥测并创建故障日志
  • PMBus 兼容命令集
  • 由 LTpowerPlay® GUI提供支持
  • 将电源裕量设置或调整电源至目标值的0.25%范围内
  • 每通道快速OV/UV监控器
  • 每通道快速输出电流监控器
  • 协调多个LTC PSM器件上的时序和故障管理
  • 将故障自动记录到内部EEPROM
  • 无需附加软件即可自动工作
  • 外部温度和输入电压监控器
  • 精确监控四个输出电压、四个输出电流、四个外部温度、输入电压和内部裸片温度
  • I2C/SMBus 串行接口
  • 可采用3.3V或4.5V至15V电源供电
  • 采用64引脚9mm × 9mm QFN封装
更多细节
show more Icon

LTC®2974 是一款 4 通道电源系统管理器,用于排序、修整 (伺服)、裕度调节、监控、管理故障、提供远端采样和创建故障记录。PMBus 命令支持电源排序、精准负载点电压调节和裕度调节。DAC 采用一种专有软连接算法以较大限度地抑制电源扰动。监控功能包括针对 4 个电源输出通道的过流和欠流、电压和温度门限限值,以及针对单个电源输入通道上的过压和欠压门限限值。可编程故障响应能够利用 “在检测到故障之后执行重试操作” 的选项来停用电源。导致电源停用的故障会自动触发黑匣子 EEPROM 存储器记录故障状态及相关的远端采样。一个内部 16 位 ADC 负责监视 4 个输出电压、4 个输出电流、4 个外部温度、1 个输入电压和芯片温度。另外,还计算输出功率。一个可编程看门狗定时器用于监视微处理器运作的失速状态,并在必要时使微处理器复位。单线式总线可在多个 LTC 电源系统管理器件上实现同步。配置 EEPROM 支持自主型操作,并不需要额外的软件。



应用

  • 计算机和网络服务器
  • 工业测试和测量
  • 高可靠性系统
  • 医疗成像
  • 视频
产品模型 6

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC2974CUP#PBF
  • HTML
  • HTML
LTC2974CUP#TRPBF
  • HTML
  • HTML
LTC2974IUP#PBF
  • HTML
  • HTML
LTC2974IUP#TRPBF
  • HTML
  • HTML
LTC2974IUP#WPBF
  • HTML
  • HTML
LTC2974IUP#WTRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

5月 22, 2019

- 19_0118

Notification of Change to LTC2974

LTC2974CUP#PBF

量产

LTC2974CUP#TRPBF

量产

LTC2974IUP#PBF

量产

LTC2974IUP#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

5月 22, 2019

- 19_0118

arrow down

Notification of Change to LTC2974

LTC2974CUP#PBF

量产

LTC2974CUP#TRPBF

量产

LTC2974IUP#PBF

量产

LTC2974IUP#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 4

reference details image

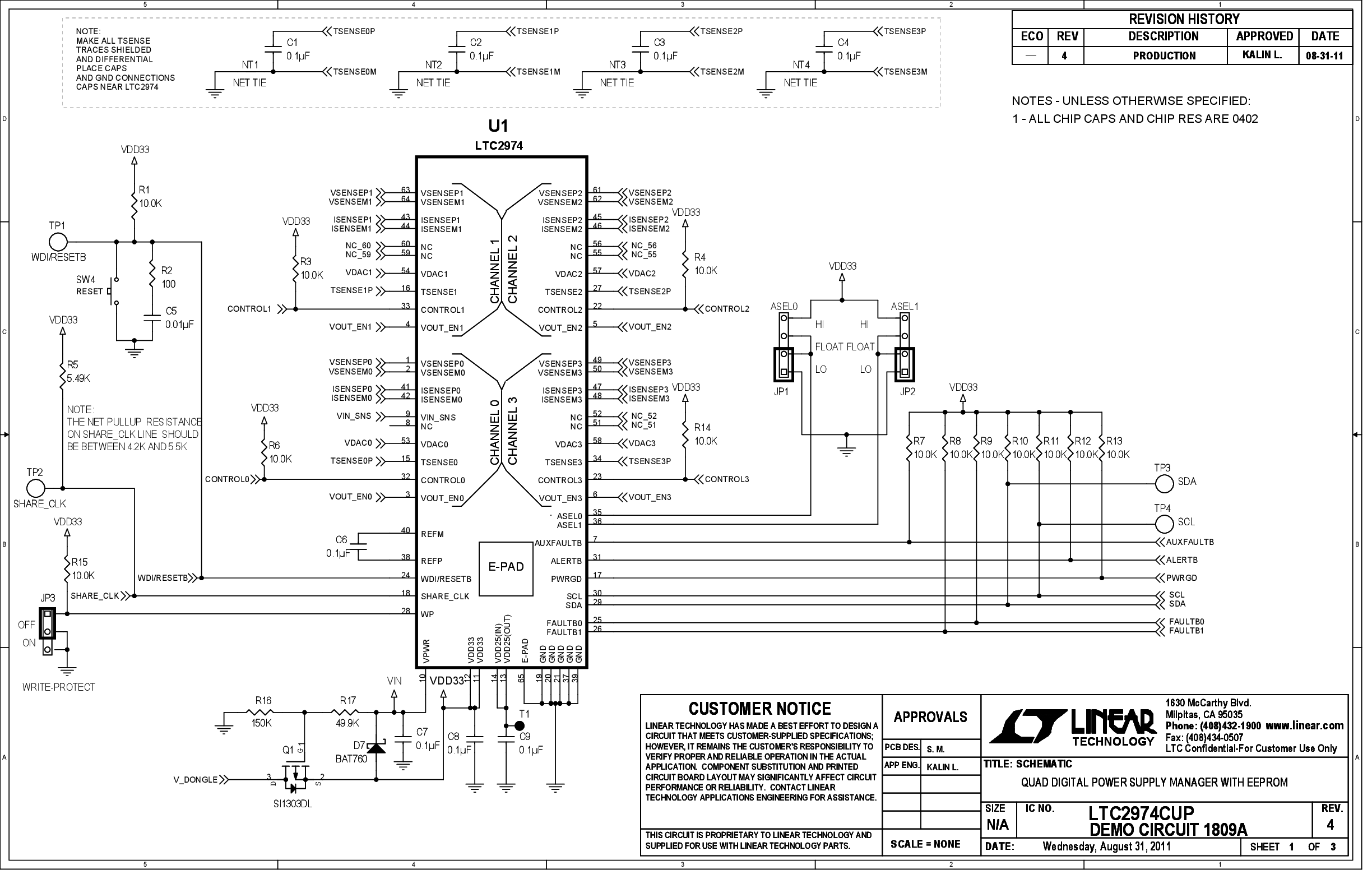

DC1978A

LTC2974 Demo Board Kit (Includes DC1809 + DC1810), Requires DC1613

reference details image

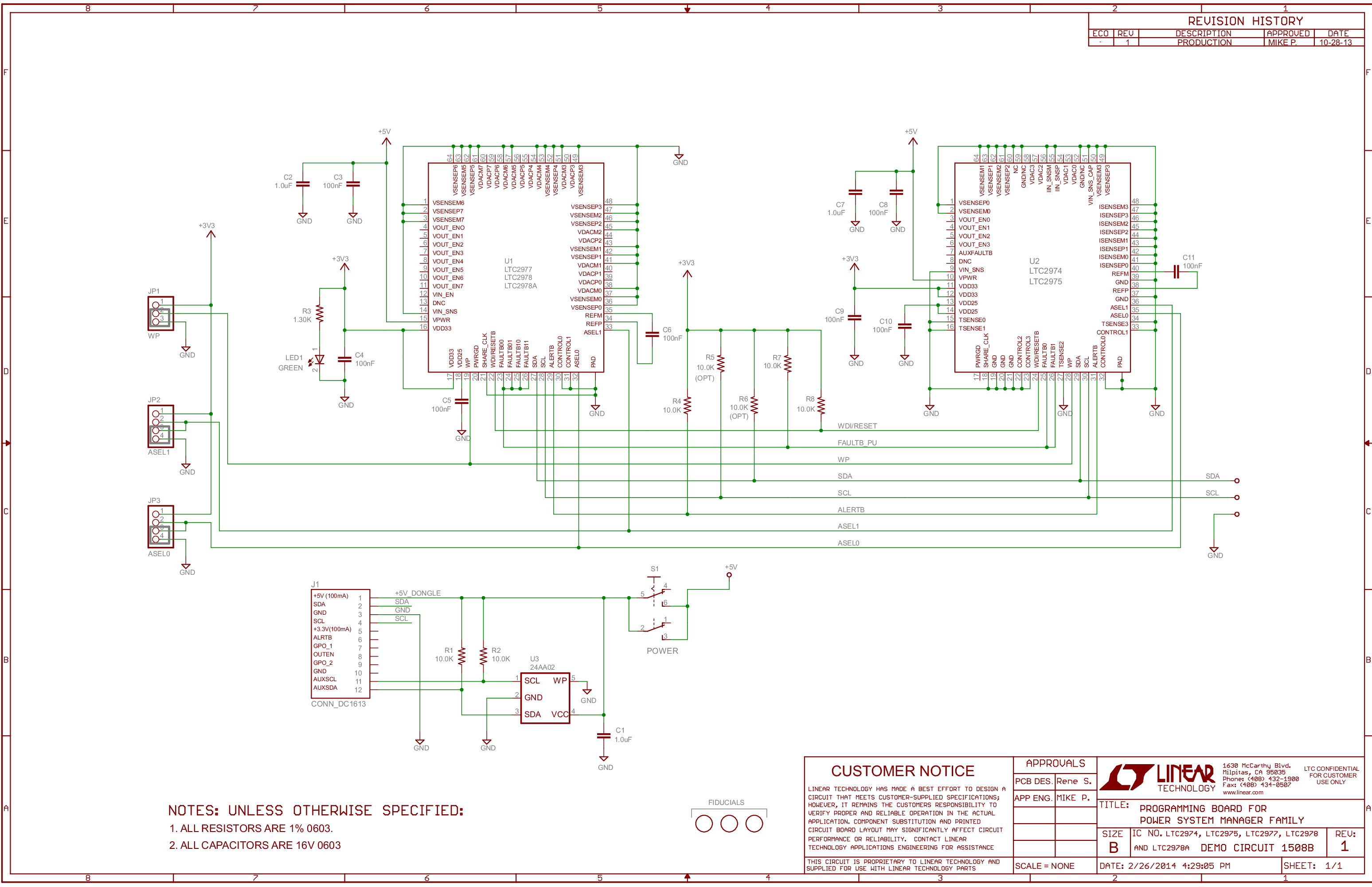

DC1508B-B

LTC2974、LTC2975插座式编程板(需要DC1613)

zoom

DC1508B-B

LTC2974、LTC2975插座式编程板(需要DC1613)

LTC2974、LTC2975插座式编程板(需要DC1613)

产品详情

DC1508B编程板包含对LTC2974、LTC2975、LTC2977、LTC2978和LTC2978A的EEPROM进行编程和验证所需的电路。这是它的一个用途。DC1508B配有一个翻盖式编程插座。EEPROM包含出厂默认配置。可以在GUI中找到与出厂默认值相对应的LTpowerPlay™ *.proj文件。
reference details image

DC1962C

电源系统管理演示板 (PowerStick) | 集成LTC2977、LTC2974和LTC3880的14电源管理器件[需要DC1613]

zoom

DC1962C

电源系统管理演示板 (PowerStick) | 集成LTC2977、LTC2974和LTC3880的14电源管理器件[需要DC1613]

电源系统管理演示板 (PowerStick) | 集成LTC2977、LTC2974和LTC3880的14电源管理器件[需要DC1613]

产品详情

DC1962C演示板适用于:
具有精确输出电流测量功能的4通道PMBus电源系统管理器LTC2974
带数字电源系统管理功能的双通道输出多相降压DC/DC控制器LTC3880
具有精确输出电压测量功能的8通道PMBus电源系统管理器LTC2977

reference details image

DC1962C-KIT

电源系统管理入门套件(包括DC1962C、DC1613A)

zoom

DC1962C-KIT

电源系统管理入门套件(包括DC1962C、DC1613A)

电源系统管理入门套件(包括DC1962C、DC1613A)

产品详情

DC1962C-KIT演示板适用于:
具有精确输出电压测量功能的8通道PMBus电源系统管理器LTC2977
具有精确输出电流测量功能的4通道PMBus电源系统管理器LTC2974
带数字电源系统管理功能的双通道输出多相降压DC/DC控制器LTC3880





工具和仿真

工具及仿真模型 2

Linduino

Linduino是ADI公司的Arduino兼容系统,用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序(在LTSketchbook/产品型号文件夹中定义)和驱动程序代码(在LTSketchbook/库文件夹中定义)。

GitHub上的Linduino代码存储库以及有关如何使用代码的说明

购买Linduino

redirectbutton
参考电路

参考电路 2

Kintex Ultrascale Plug In Card - Top View

zoomopens a dialog

xilinx-tested-power-solution-for-the-kintex-ultrascale-mgts-multi-gigabit-transceivers

特性和优点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
查看参考设计详情 external link

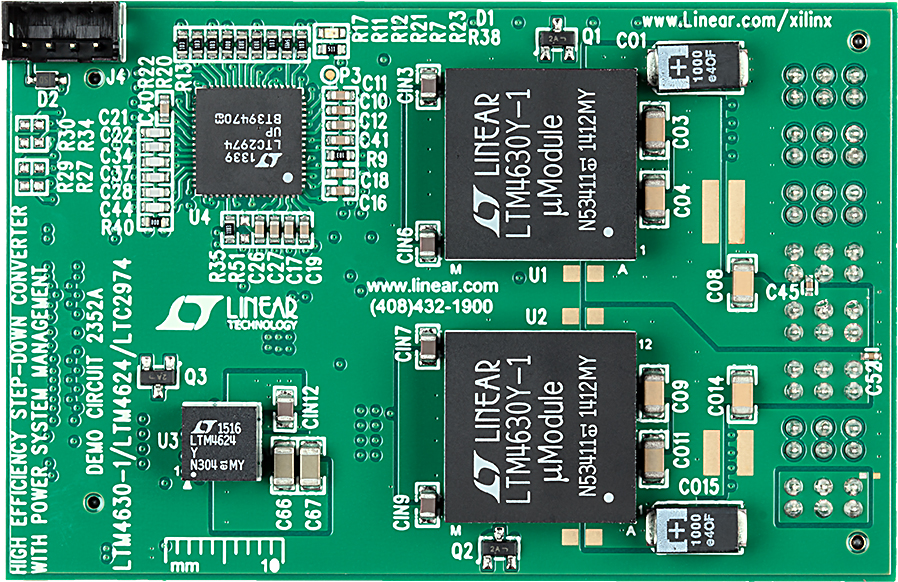

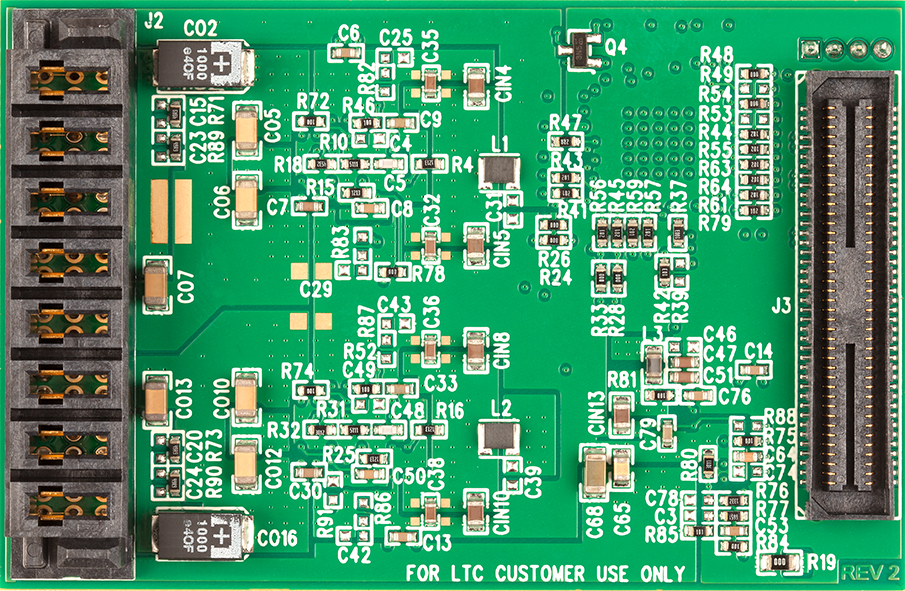

DC2352A - Top View

zoomopens a dialog

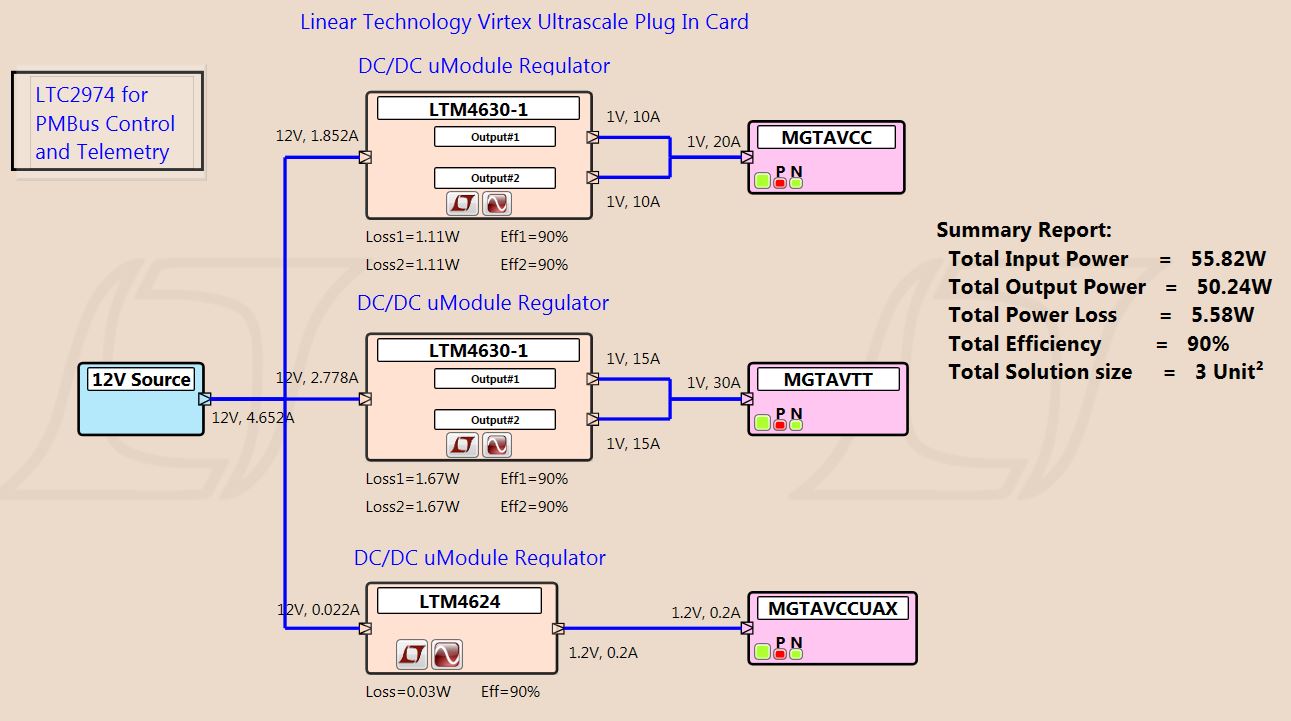

xilinx-tested-power-solution-for-the-virtex-ultrascale-mgts-multi-gigabit-transceivers

特性和优点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
查看参考设计详情 external link
