LTC2943

具温度、电压和电流测量功能的多节电池电量测量芯片

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 4
特性
  • 可测量累积的电池充电和放电电量
  • 3.6V 至 20V 工作范围可适合多种电池应用
  • 14 位 ADC 负责测量电池电压、电流和温度
  • 1% 电压、电流和充电准确度
  • ±50mV 检测电压范围
  • 高压侧检测
  • 适合任何电池化学组成和容量的通用测量
  • I2C / SMBus 接口
  • 可配置警报输出 / 充电完成输入
  • 静态电流小于 120μA
  • 小外形 8 引脚 3mm x 3mm DFN 封装
更多细节
show more Icon

LTC®2943 可测量便携式产品应用中的电池充电状态、电池电压、电池电流及其自身温度。其具有宽输入电压范围,因而可与高达 20V 的多节电池配合使用。一个精准的库仑计量器负责对流经位于电池正端子和负载或充电器之间的一个检测电阻器电流进行积分运算。电池电压、电流和温度利用一个内部 14 位无延迟增量累加 (No Latency ΔΣ) ADC 来测量。测量结果被存储于可通过内置 I2C / SMBus 接口进行存取的内部寄存器中。

LTC2943 具有针对所有 4 种测量物理量的可编程高门限和低门限。如果超过了某个编程门限,则该器件将采用 SMBus 警报协议或通过在内部状态寄存器中设定一个标记来传送警报信号。LTC2943 仅需采用单个低阻值检测电阻器以设定测量电流范围。


Applications

  • 电动工具
  • 电动自行车
  • 便携式医疗设备
  • 视频摄像机

产品模型 4

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC2943CDD#PBF
  • HTML
  • HTML
LTC2943CDD#TRPBF
  • HTML
  • HTML
LTC2943IDD#PBF
  • HTML
  • HTML
LTC2943IDD#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 26, 2022

- 22_0181

LTC2943 Die Revision

LTC2943CDD#PBF

量产

LTC2943CDD#TRPBF

量产

LTC2943IDD#PBF

量产

LTC2943IDD#TRPBF

量产

7月 31, 2020

- 20_0245

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC2943CDD#PBF

量产

LTC2943CDD#TRPBF

量产

LTC2943IDD#PBF

量产

LTC2943IDD#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 26, 2022

- 22_0181

arrow down

LTC2943 Die Revision

LTC2943CDD#PBF

量产

LTC2943CDD#TRPBF

量产

LTC2943IDD#PBF

量产

LTC2943IDD#TRPBF

量产

7月 31, 2020

- 20_0245

arrow down

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC2943CDD#PBF

量产

LTC2943CDD#TRPBF

量产

LTC2943IDD#PBF

量产

LTC2943IDD#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

DC1812A-A

LTC2943 Demo Board | 20VIN, 0.5A Battery Gas Gauge w/ Ext RSENSE (requires DC2026)

zoom

DC1812A-A

LTC2943 Demo Board | 20VIN, 0.5A Battery Gas Gauge w/ Ext RSENSE (requires DC2026)

LTC2943 Demo Board | 20VIN, 0.5A Battery Gas Gauge w/ Ext RSENSE (requires DC2026)

产品详情

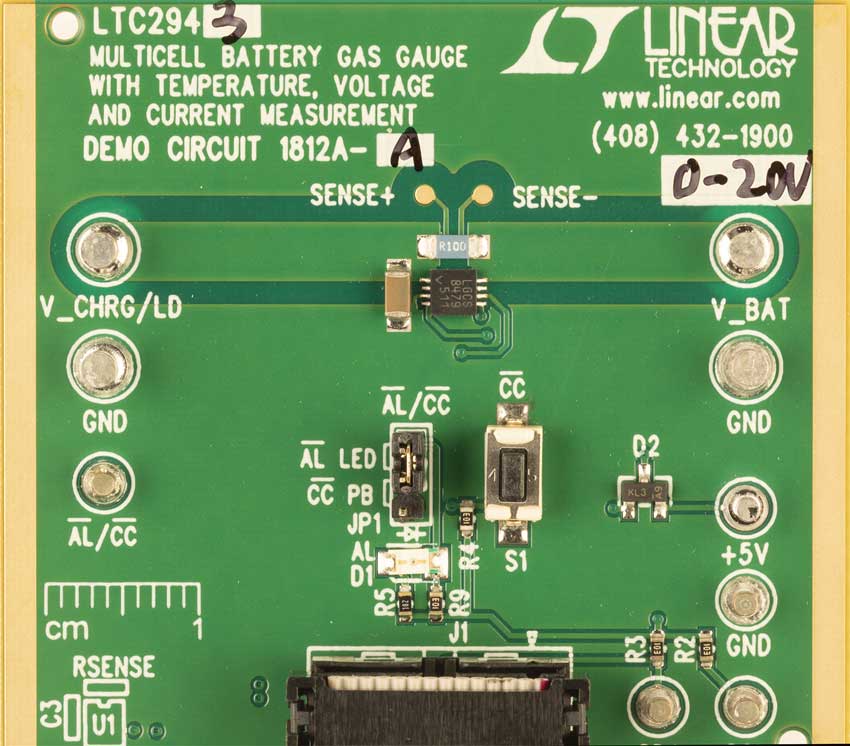

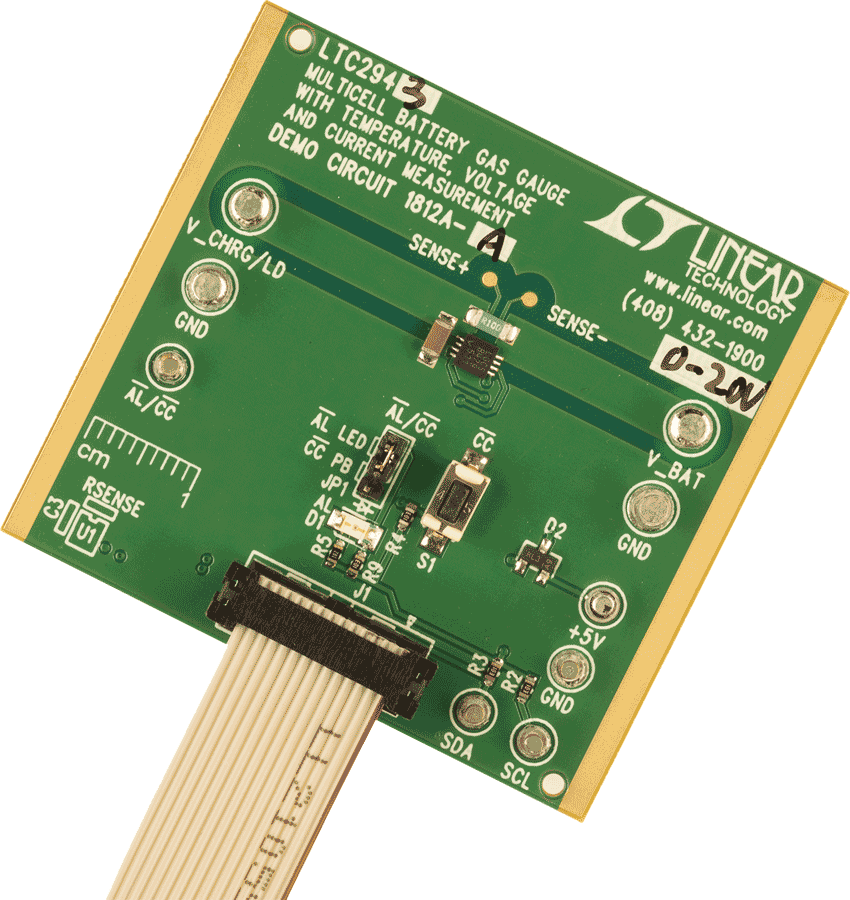

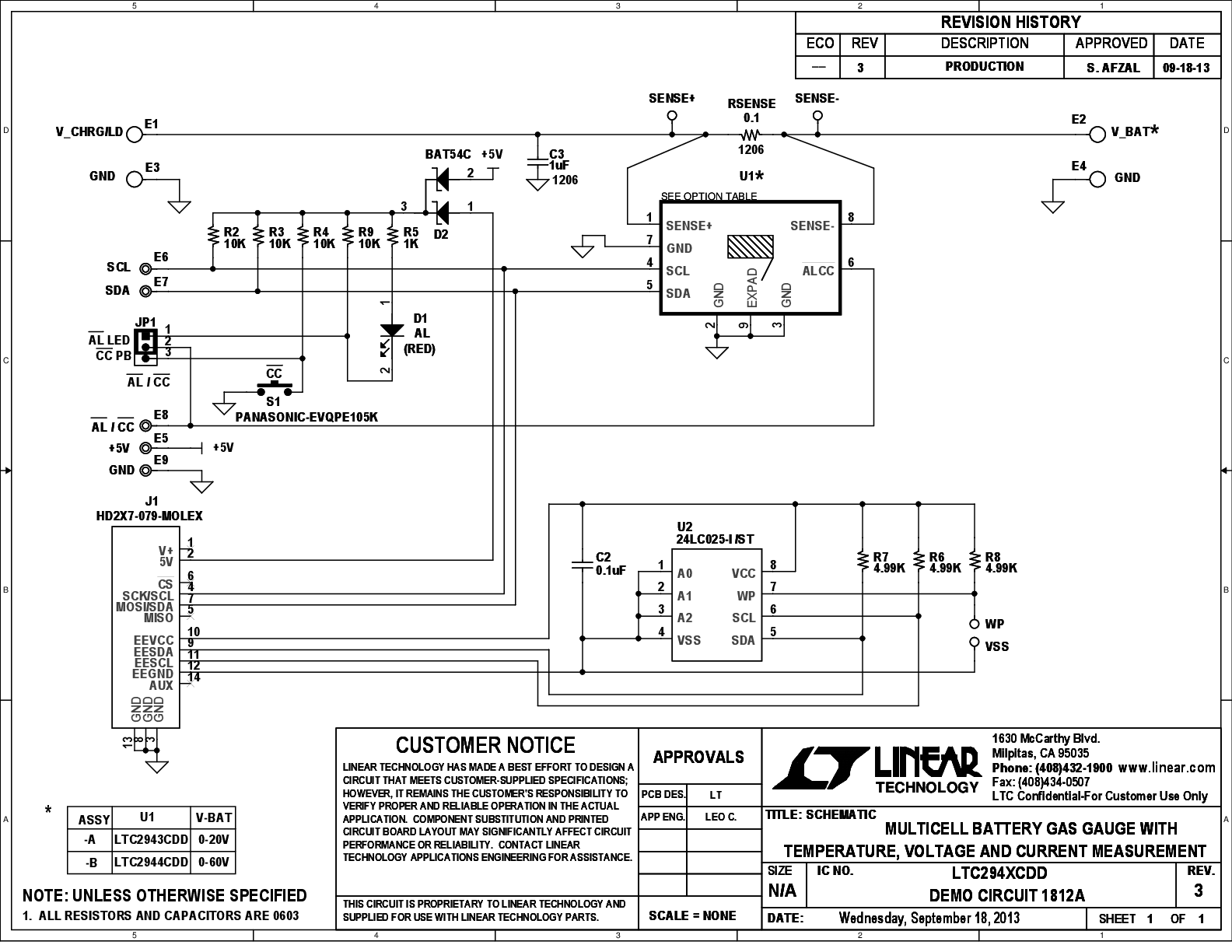

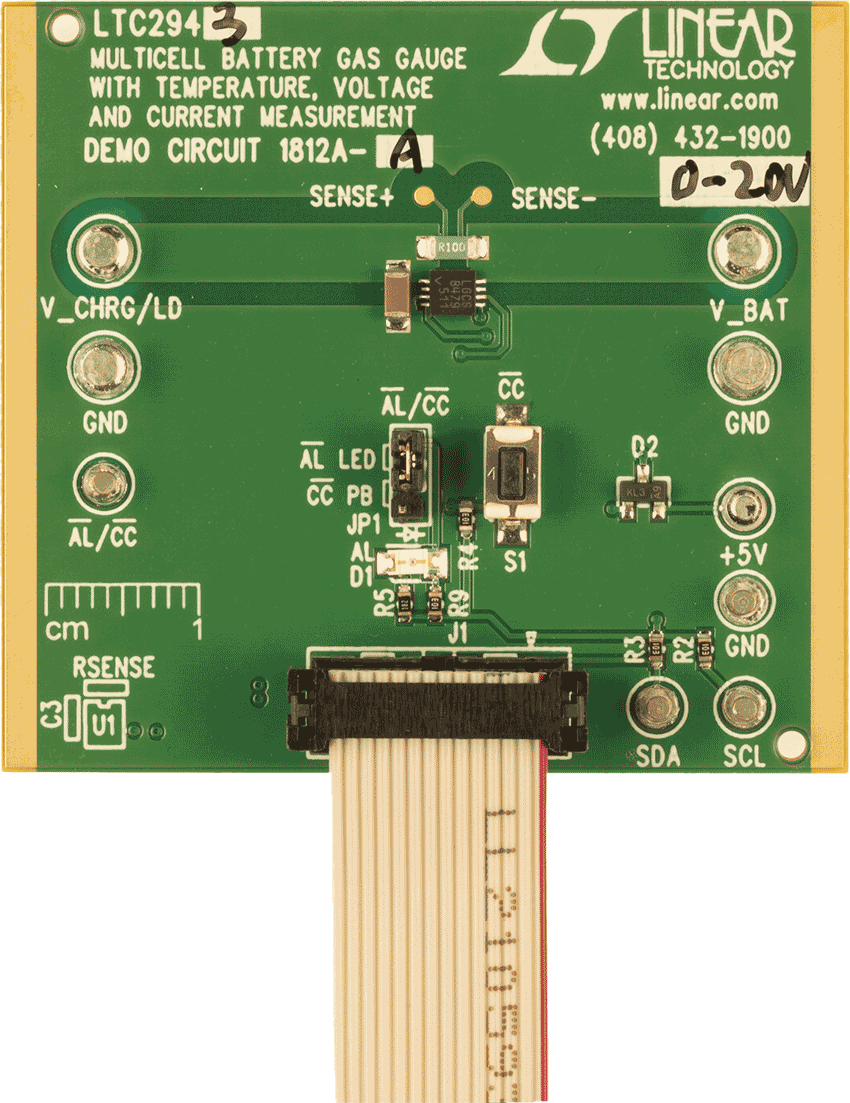

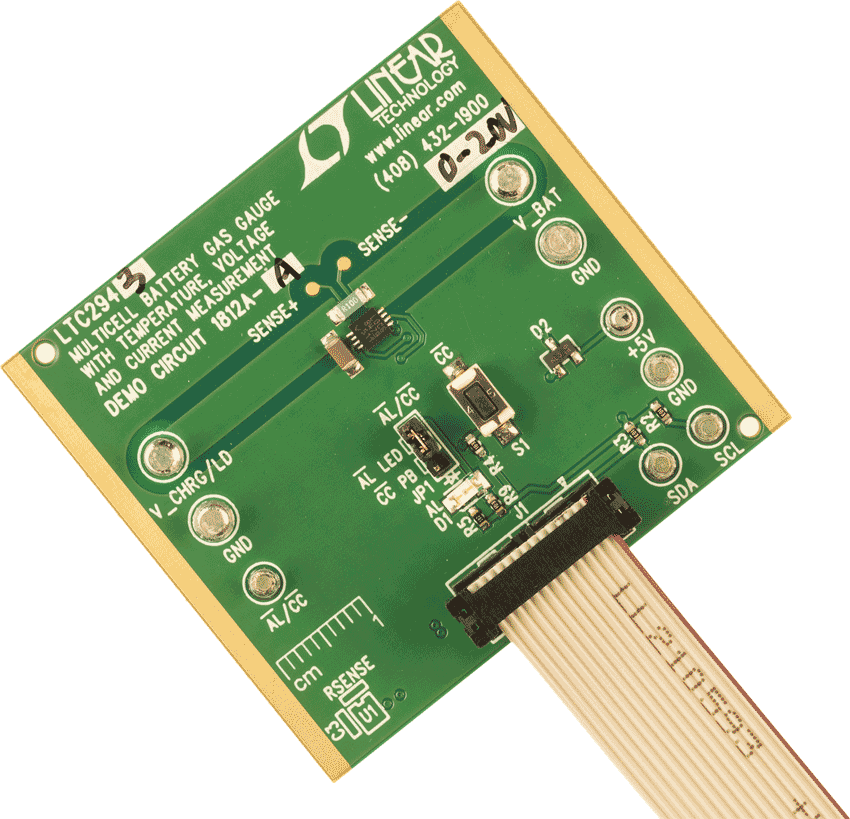

演示电路 1812A(图1)内置 LTC2943。LTC2943 具有 3.6V 至 20V 的工作电压范围,特别适合多单元电池应用。精密模拟库仑计集成了通过电池正端和负载或充电器之间的检测电阻测量的电流。装配在 DC1812A-A 上的默认值为 100mΩ,且最大电流测量值为 500mA。LTC2943 使用内部14位无延迟 ΔΣ™ ADC 测量电压、电流和温度。测量结果存储在可通过板载 SMBus/I2C 接口访问的内部寄存器中。
