LTC2942

具温度、电压测量功能的电池电量测量芯片

更多 showmore-icon

: 不推荐用于新设计 tooltip
: 不推荐用于新设计 tooltip
产品详情
产品模型 4
特性
  • 可指示累积的电池充电和放电电量
  • 高准确度模拟积分
  • ADC 负责测量电池电压和温度
  • 集成温度传感器
  • 高端检测
  • 1% 电压和充电准确度
  • ±50mV 检测电压范围
  • SMBus / I2C 接口
  • 可配置报警输出 / 充电完成输入
  • 2.7V 至 5.5V 工作范围
  • 静态电流小于 100μA
  • 小外形 6 引脚 2mm x 3mm DFN 封装



更多细节
show more Icon

LTC®2942 可测量手持式 PC 和便携式产品应用中的电池充电状态、电池电压和芯片温度。其工作范围非常适合于单节锂离子电池。一个精准的库仑计量器负责对流经位于电池正端和负载或充电器之间的一个检测电阻器的电流进行积分运算。电池电压和片内温度利用一个内部 14 位无延迟增量累加 (No Latency ΔΣ) ADC 来测量。所测量的三种物理参数值 (电荷、电压和温度) 被存储于可通过板上 SMBus / I2C 接口进行存取的内部寄存器中。

LTC2942 具有针对所有三种测量物理量的可编程高门限和低门限。如果超过了某个编程门限,则该器件将采用 SMBus 报警协议或通过在内部状态寄存器中设定一个标记来传送报警信号。

LTC2942 仅需采用单个低阻值检测电阻器以设定测量电流范围。

集成检测电阻
LTC2942
LTC2942-1

应用

  • 低功率手持式产品
  • 蜂窝电话
  • MP3 播放器
  • 照相机
  • GPS
产品模型 4

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC2942CDCB#TRMPBF
  • HTML
  • HTML
LTC2942CDCB#TRPBF
  • HTML
  • HTML
LTC2942IDCB#TRMPBF
  • HTML
  • HTML
LTC2942IDCB#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

12月 22, 2023

- 23_0118

Production Discontinuation Of LTC2941 and LTC2942

LTC2942CDCB#TRMPBF

最后购买期限

LTC2942CDCB#TRPBF

最后购买期限

LTC2942IDCB#TRMPBF

最后购买期限

LTC2942IDCB#TRPBF

最后购买期限

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

12月 22, 2023

- 23_0118

arrow down

Production Discontinuation Of LTC2941 and LTC2942

LTC2942CDCB#TRMPBF

最后购买期限

LTC2942CDCB#TRPBF

最后购买期限

LTC2942IDCB#TRMPBF

最后购买期限

LTC2942IDCB#TRPBF

最后购买期限

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

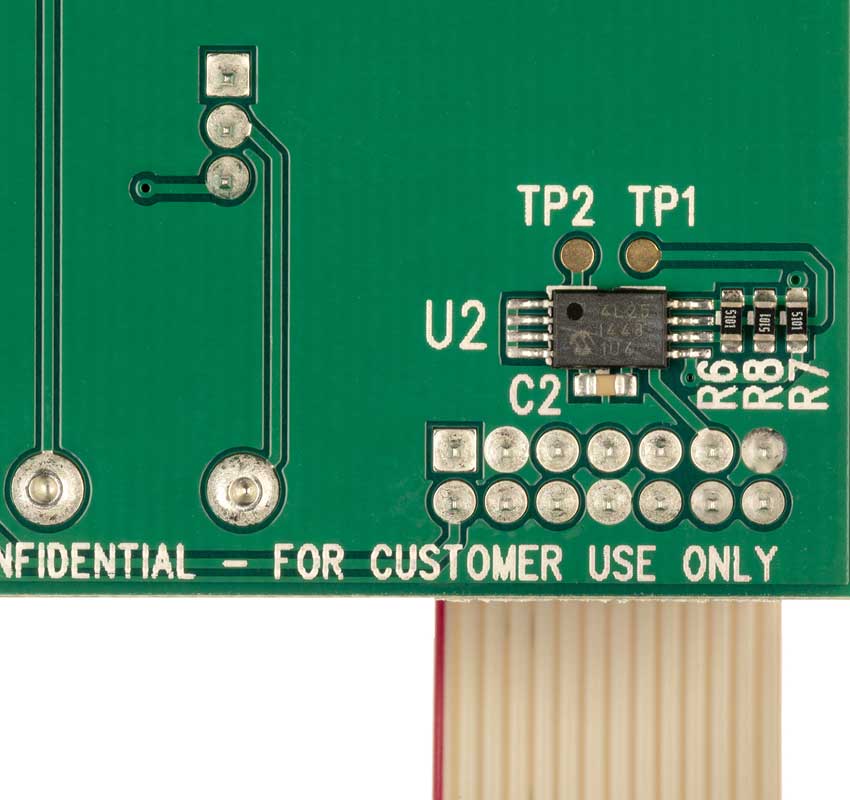

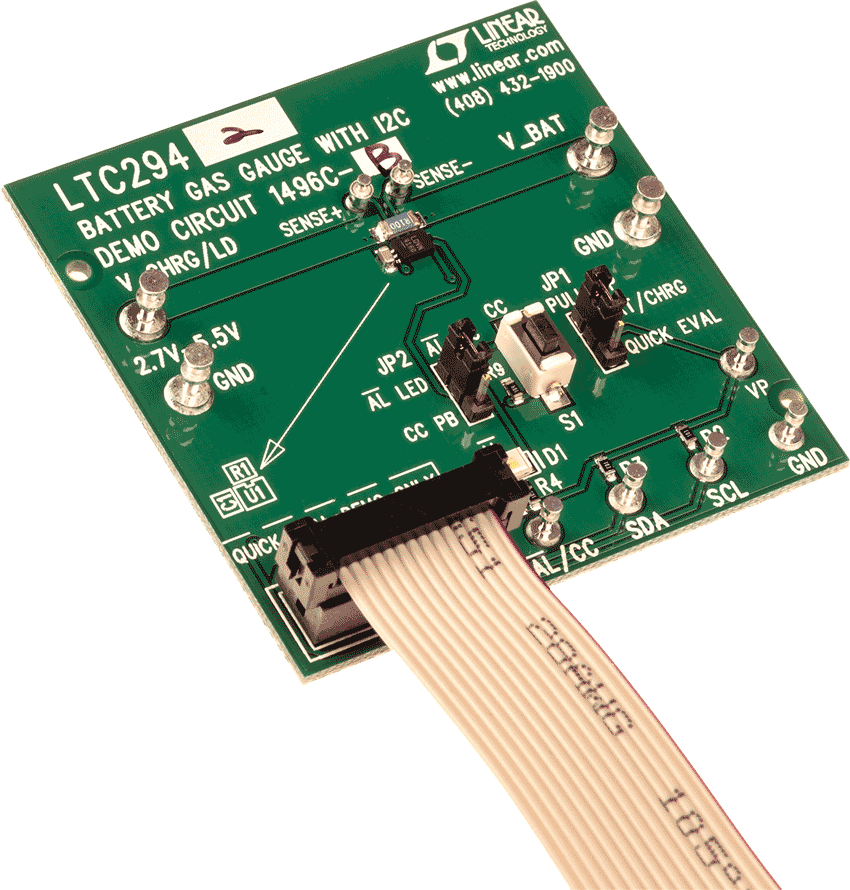

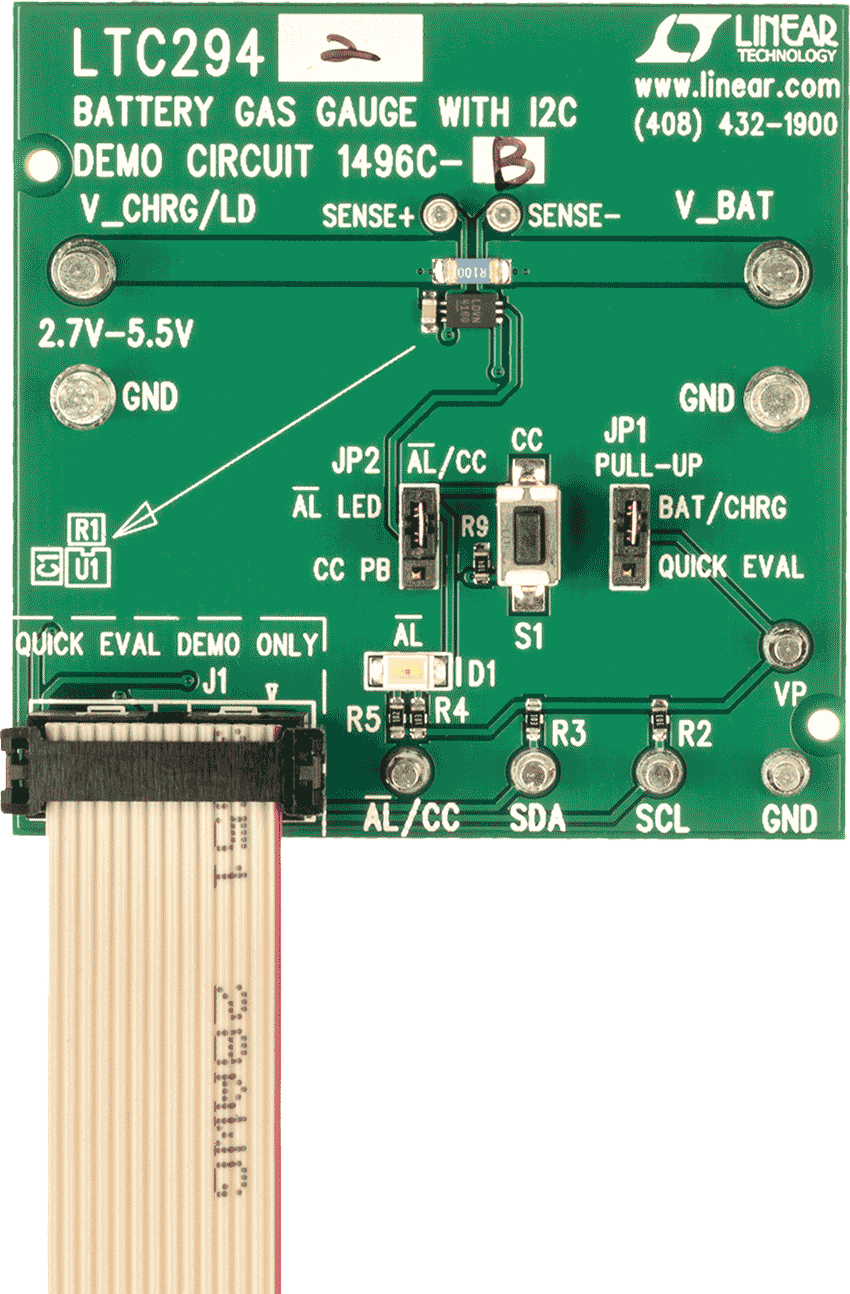

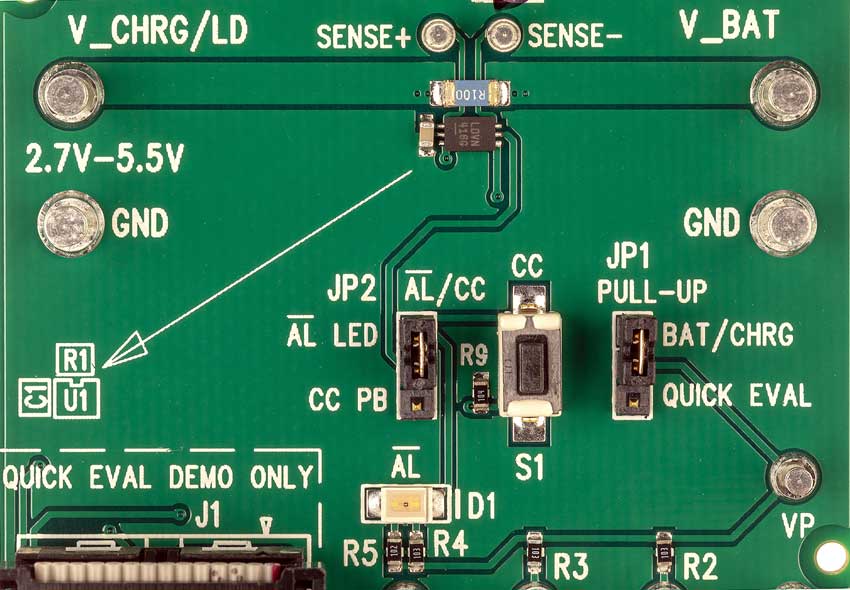

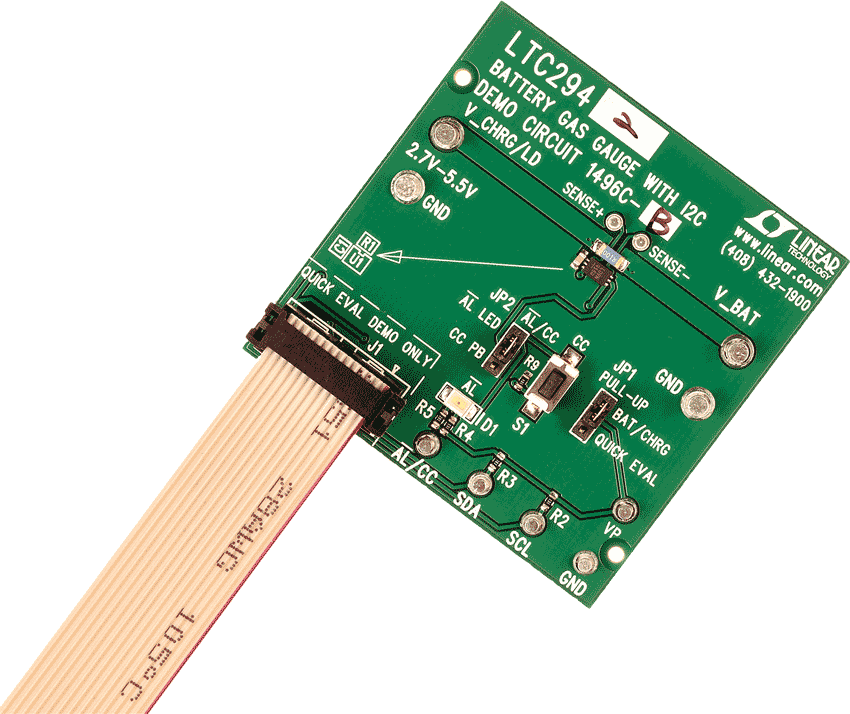

DC1496C-B

LTC2942 Demo Board | 2.7V to 5.5V Battery Gas Gauge Plus Voltage/Temperature Measurements, with I2C (Requires DC590)

zoom

DC1496C-B

LTC2942 Demo Board | 2.7V to 5.5V Battery Gas Gauge Plus Voltage/Temperature Measurements, with I2C (Requires DC590)

LTC2942 Demo Board | 2.7V to 5.5V Battery Gas Gauge Plus Voltage/Temperature Measurements, with I2C (Requires DC590)

产品详情

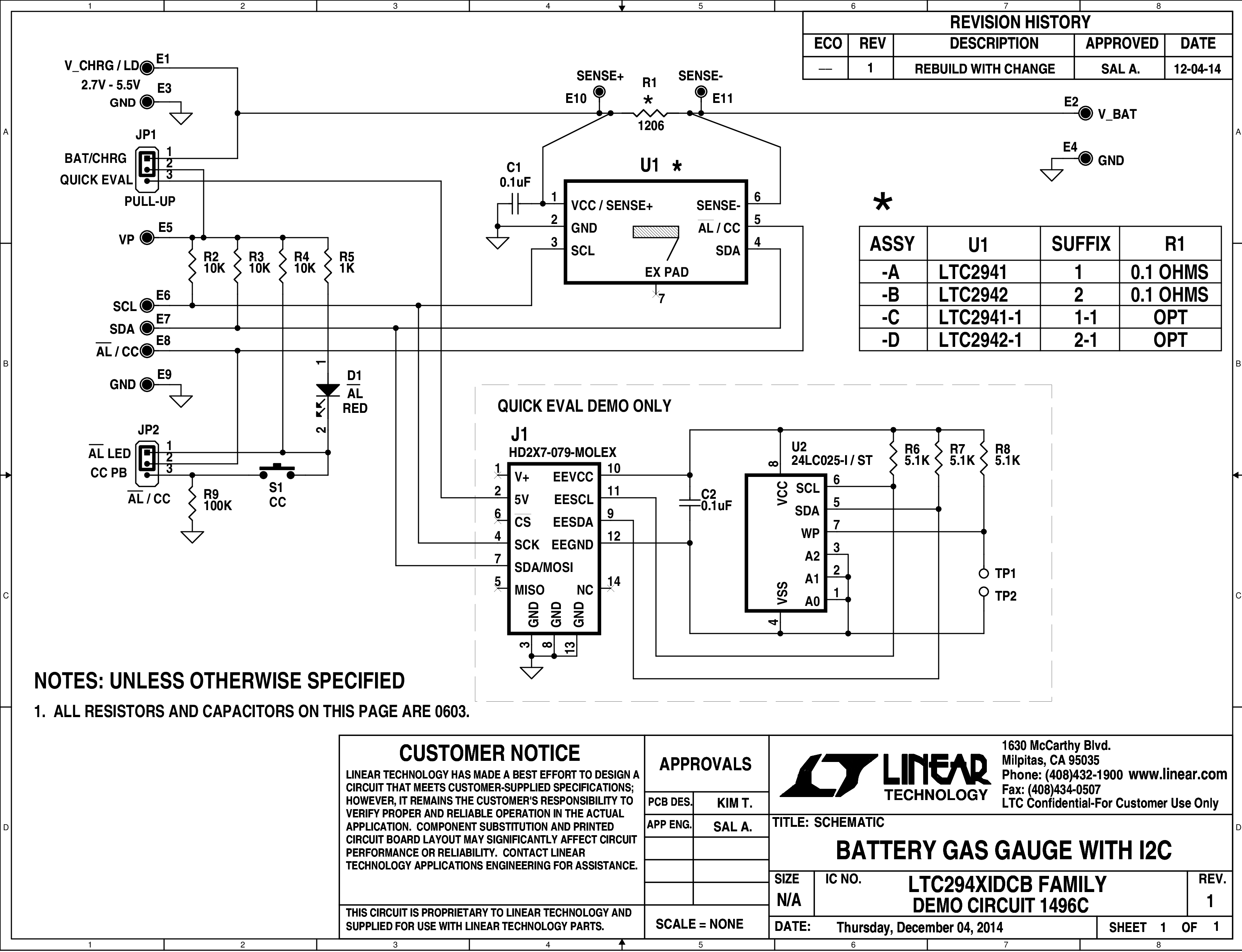

演示电路 1496C-B 内置 LTC2942——电池气表,用于测量电池充电和放电、电池电压和芯片温度。演示板集成外部 100mΩ(默认值)检测电阻,最大电流测量值为 500mA(±50mV 电流检测电压范围)。可以更改检测电阻;不过,该软件只接受 0.1mΩ 至 5Ω 范围内的检测电阻。2.7V 至 5.5V 工作电压范围特别适合单节锂离子电池。


精密模拟库仑计集成了通过电池正端和负载或充电器之间的检测电阻的电流。LTC2942 使用内部14位无延迟 ΔΣ™ ADC 测量电池电压和片内温度。三个测得量(电荷、电压和温度)存储在可通过板载 SMBus/I2C 接口访问的内部寄存器中。

工具和仿真

工具及仿真模型 3

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

Linduino

Linduino是ADI公司的Arduino兼容系统,用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序(在LTSketchbook/产品型号文件夹中定义)和驱动程序代码(在LTSketchbook/库文件夹中定义)。

GitHub上的Linduino代码存储库以及有关如何使用代码的说明
