LTC2657

具 10ppm/ºC 最大值基准的八通道 I2C 16 位轨至轨 DAC

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 32
特性
  • 集成 10ppm/ºC 最大值基准
  • 最大 INL 误差:±4LSB
  • 在整个温度范围内保证单调
  • 可选择内部或外部基准
  • 2.7V 至 5.5V 电源范围 (LTC2657-L)
  • 集成基准缓冲器
  • DAC 之间的超低串扰 (0.8nV•s)
  • 上电复位至零标度/中间标度
  • 400kHz I2C 接口
  • 纤巧型 20 引脚 4mm x 5mm QFN 封装和 20 引脚耐热性能增强型 TSSOP 封装



更多细节
show more Icon

LTC®2657 是一个 8 通道 I2C 16 位 / 12 位轨至轨 DAC 系列,具有集成 10ppm/ºC 最大值基准。这些DAC 具有内置的高性能、轨至轨输出缓冲器,并保证具有单调特性。LTC2657-L 具有一个 2.5V 的全标度输出和集成基准,并采用 2.7V 至 5.5V 单工作电源。LTC2657-H 具有一个 4.096V 的全标度输出和集成基准,并采用 4.5V 至 5.5V 的单工作电源。每个 DAC 也可以采用一个外部基准来运作,该外部基准负责将全标度输出设定为外部基准电压的两倍。

这些器件采用一个二线式 I2C 兼容型串行接口。LTC2657 工作于标准模式 (最大时钟频率为 100kHz) 和快速模式 (最大时钟频率为 400kHz)。LTC2657 包括一个受控于 PORSEL 引脚的上电复位电路。如果 PORSEL 引脚连接至 GND,则 DAC 在上电时被复位至零标度。如果 PORSEL 引脚连接至 VCC,则 DAC 在上电时将被复位至中间标度。




Applications

  • 移动通信
  • 过程控制和工业自动化
  • 仪表
  • 自动测试设备
  • 汽车



产品模型 32

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC2657BCFE-H16#PBF
  • HTML
  • HTML
LTC2657BCFE-H16#TRPBF
  • HTML
  • HTML
LTC2657BCFE-L16#PBF
  • HTML
  • HTML
LTC2657BCFE-L16#TRPBF
  • HTML
  • HTML
LTC2657BCUFD-H16#PBF
  • HTML
  • HTML
LTC2657BCUFD-H16#TRPBF
  • HTML
  • HTML
LTC2657BCUFD-L16#PBF
  • HTML
  • HTML
LTC2657BCUFD-L16#TRPBF
  • HTML
  • HTML
LTC2657BIFE-H16#PBF
  • HTML
  • HTML
LTC2657BIFE-H16#TRPBF
  • HTML
  • HTML
LTC2657BIFE-L16#PBF
  • HTML
  • HTML
LTC2657BIFE-L16#TRPBF
  • HTML
  • HTML
LTC2657BIUFD-H16#PBF
  • HTML
  • HTML
LTC2657BIUFD-H16#TRPBF
  • HTML
  • HTML
LTC2657BIUFD-L16#PBF
  • HTML
  • HTML
LTC2657BIUFD-L16#TRPBF
  • HTML
  • HTML
LTC2657CFE-H12#PBF
  • HTML
  • HTML
LTC2657CFE-H12#TRPBF
  • HTML
  • HTML
LTC2657CFE-L12#PBF
  • HTML
  • HTML
LTC2657CFE-L12#TRPBF
  • HTML
  • HTML
LTC2657CUFD-H12#PBF
  • HTML
  • HTML
LTC2657CUFD-H12#TRPBF
  • HTML
  • HTML
LTC2657CUFD-L12#PBF
  • HTML
  • HTML
LTC2657CUFD-L12#TRPBF
  • HTML
  • HTML
LTC2657IFE-H12#PBF
  • HTML
  • HTML
LTC2657IFE-H12#TRPBF
  • HTML
  • HTML
LTC2657IFE-L12#PBF
  • HTML
  • HTML
LTC2657IFE-L12#TRPBF
  • HTML
  • HTML
LTC2657IUFD-H12#PBF
  • HTML
  • HTML
LTC2657IUFD-H12#TRPBF
  • HTML
  • HTML
LTC2657IUFD-L12#PBF
  • HTML
  • HTML
LTC2657IUFD-L12#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC2657BCFE-H16#PBF

量产

LTC2657BCFE-H16#TRPBF

量产

LTC2657BCFE-L16#PBF

量产

LTC2657BCFE-L16#TRPBF

量产

LTC2657BIFE-H16#PBF

量产

LTC2657BIFE-H16#TRPBF

量产

LTC2657BIFE-L16#PBF

量产

LTC2657BIFE-L16#TRPBF

量产

LTC2657CFE-H12#PBF

量产

LTC2657CFE-H12#TRPBF

量产

LTC2657CFE-L12#PBF

量产

LTC2657CFE-L12#TRPBF

量产

LTC2657IFE-H12#PBF

量产

LTC2657IFE-H12#TRPBF

量产

LTC2657IFE-L12#PBF

量产

LTC2657IFE-L12#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC2657BCFE-H16#PBF

量产

LTC2657BCFE-H16#TRPBF

量产

LTC2657BCFE-L16#PBF

量产

LTC2657BCFE-L16#TRPBF

量产

LTC2657BIFE-H16#PBF

量产

LTC2657BIFE-H16#TRPBF

量产

LTC2657BIFE-L16#PBF

量产

LTC2657BIFE-L16#TRPBF

量产

LTC2657CFE-H12#PBF

量产

LTC2657CFE-H12#TRPBF

量产

LTC2657CFE-L12#PBF

量产

LTC2657CFE-L12#TRPBF

量产

LTC2657IFE-H12#PBF

量产

LTC2657IFE-H12#TRPBF

量产

LTC2657IFE-L12#PBF

量产

LTC2657IFE-L12#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 2

reference details image

DC1529A-B

LTC2657-H16 Demo Board | Octal I2C 16-Bit Voltage Output DAC with 2.048V Reference, Requires DC2026

zoom

DC1529A-B

LTC2657-H16 Demo Board | Octal I2C 16-Bit Voltage Output DAC with 2.048V Reference, Requires DC2026

LTC2657-H16 Demo Board | Octal I2C 16-Bit Voltage Output DAC with 2.048V Reference, Requires DC2026

产品详情

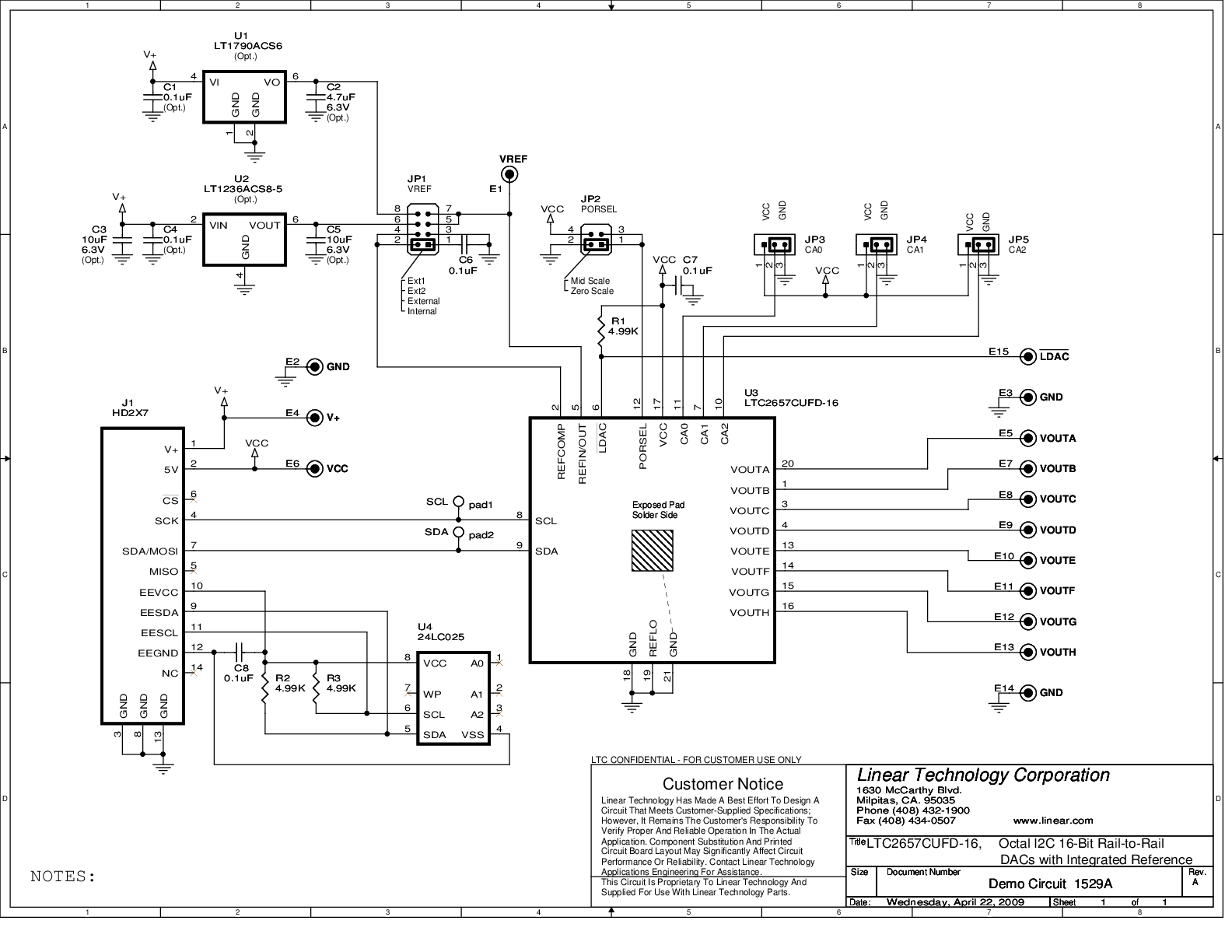

Demonstration circuit 1529A features the LTC2657 Octal 16-bit DAC with ±4LSB INL error. This device establishes a new board-density benchmark for 16-bit DACs and advances performance standards for output drive, crosstalk and load regulation in single supply, voltage-output multiple DACs.

reference details image

DC1529A-A

LTC2657-L16 Demo Board | Octal I2C 16-Bit Voltage Output DAC with 1.25V Reference, Requires DC2026

zoom

DC1529A-A

LTC2657-L16 Demo Board | Octal I2C 16-Bit Voltage Output DAC with 1.25V Reference, Requires DC2026

LTC2657-L16 Demo Board | Octal I2C 16-Bit Voltage Output DAC with 1.25V Reference, Requires DC2026

产品详情

Demonstration circuit 1529A features the LTC2657 Octal 16-bit DAC with ±4LSB INL error. This device establishes a new board-density benchmark for 16-bit DACs and advances performance standards for output drive, crosstalk and load regulation in single supply, voltage-output multiple DACs.

工具和仿真

工具及仿真模型 1

Linduino

Linduino是ADI公司的Arduino兼容系统,用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序(在LTSketchbook/产品型号文件夹中定义)和驱动程序代码(在LTSketchbook/库文件夹中定义)。
