LT8490

具最大功率点跟踪 (MPPT) 功能的高电压、大电流降压-升压型电池充电控制器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 4
特性
  • VIN 范围:6V 至 80V
  • VBAT 范围:1.3V 至 80V
  • 单电感器架构允许 VIN 高于、低于或等于 VBAT
  • 用于太阳能供电型充电的自动 MPPT
  • 自动温度补偿
  • 无需进行软件或固件开发
  • 可采用太阳能电池板或 DC 电源供电运作
  • 输入和输出电流监视器引脚
  • 4 个集成型反馈环路
  • 可同步的固定频率:100kHz 至 400kHz
  • 64 引脚 (7mm x 11mm x 0.75mm) QFN 封装
更多细节
show more Icon

LT®8490 是一款降压-升压型开关稳压器电池充电器,其执行一种用于大多数电池类型的恒定电流恒定电压 (CCCV) 充电模式,包括密封型铅酸 (SLA) 电池、富液电池、凝胶电池和锂离子电池。该器件可采用高于、低于或等于输出电压的输入电压运作,并能由太阳能电池板或 DC 电源供电。片内逻辑电路提供了面向太阳能供电型应用的自动最大功率点跟踪 (MPPT) 功能。LT8490 可通过检测一个热耦合至电池的外部热敏电阻来完成自动温度补偿。包含充电器信息的 STATUS 和 FAULT 引脚可用于驱动 LED 指示灯。该器件采用扁平 (0.75mm) 7mm x 11mm 64 引线 QFN 封装。



Applications

  • 太阳能供电型电池充电器
  • 多种类型的铅酸电池充电
  • 锂离子电池充电器
  • 配备电池的工业或便携式军用设备
产品模型 4

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT8490EUKJ#PBF
  • HTML
  • HTML
LT8490EUKJ#TRPBF
  • HTML
  • HTML
LT8490IUKJ#PBF
  • HTML
  • HTML
LT8490IUKJ#TRPBF
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

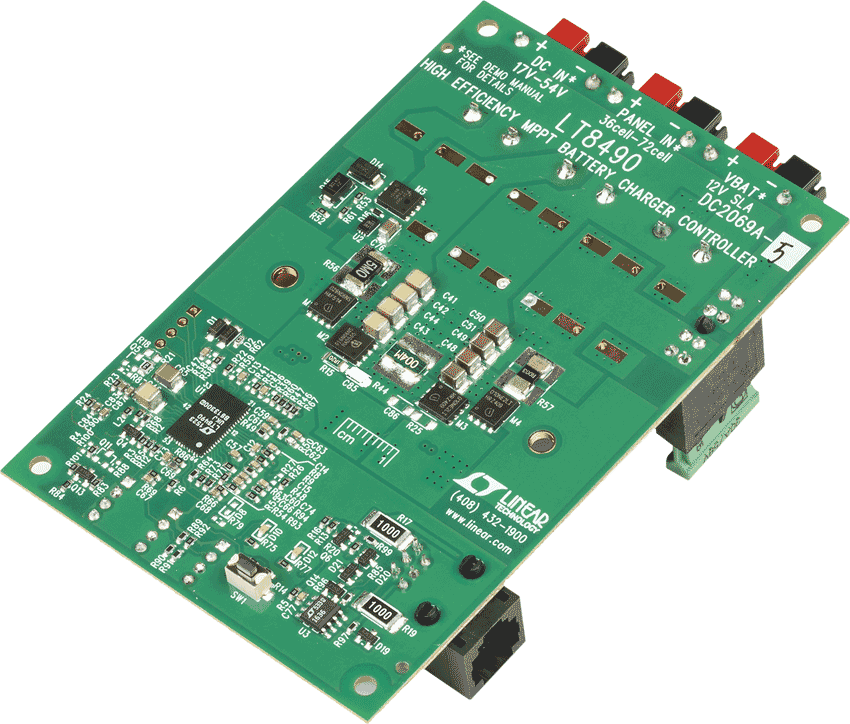

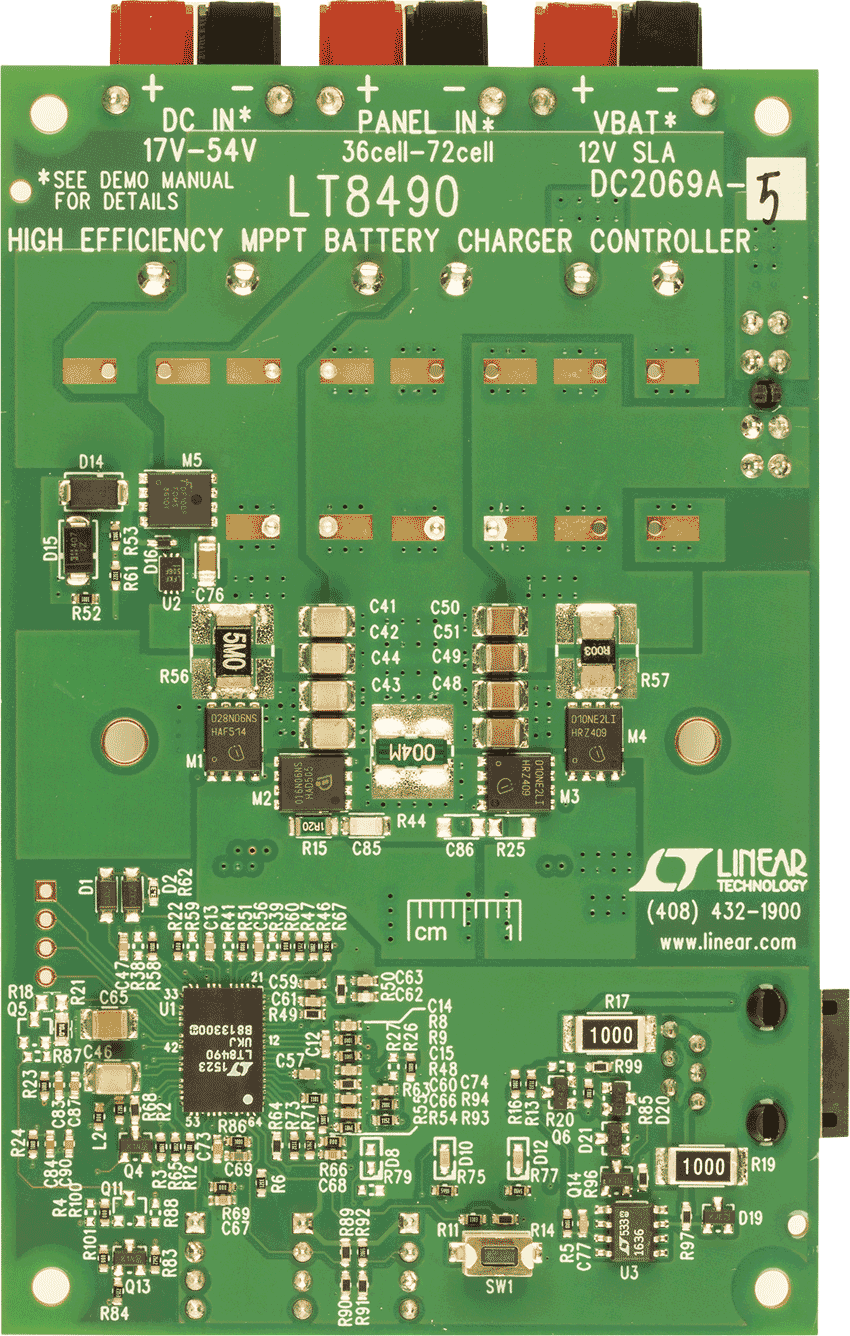

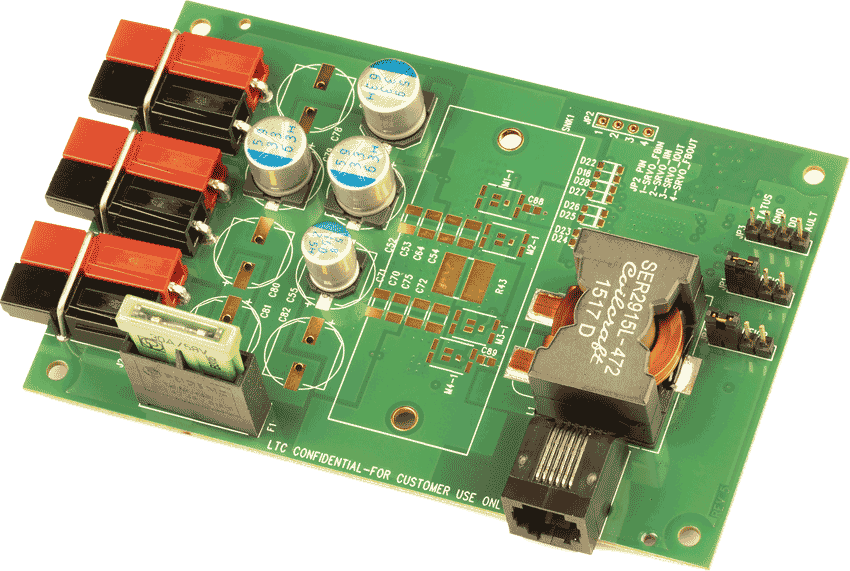

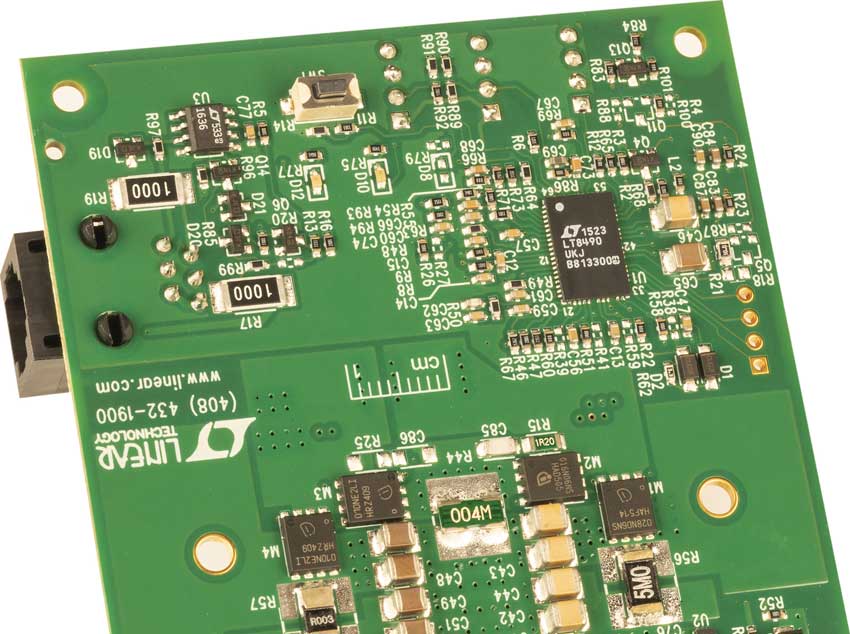

DC2069A

LT8490 Demo Board | High Efficiency MPPT Buck-Boost Battery Charger Controller 17V To 54V Up To 200W Solar Panel VIN. 12V SLA Battery @ Up To 16.6A Charge Current

zoom

DC2069A

LT8490 Demo Board | High Efficiency MPPT Buck-Boost Battery Charger Controller 17V To 54V Up To 200W Solar Panel VIN. 12V SLA Battery @ Up To 16.6A Charge Current

LT8490 Demo Board | High Efficiency MPPT Buck-Boost Battery Charger Controller 17V To 54V Up To 200W Solar Panel VIN. 12V SLA Battery @ Up To 16.6A Charge Current

产品详情

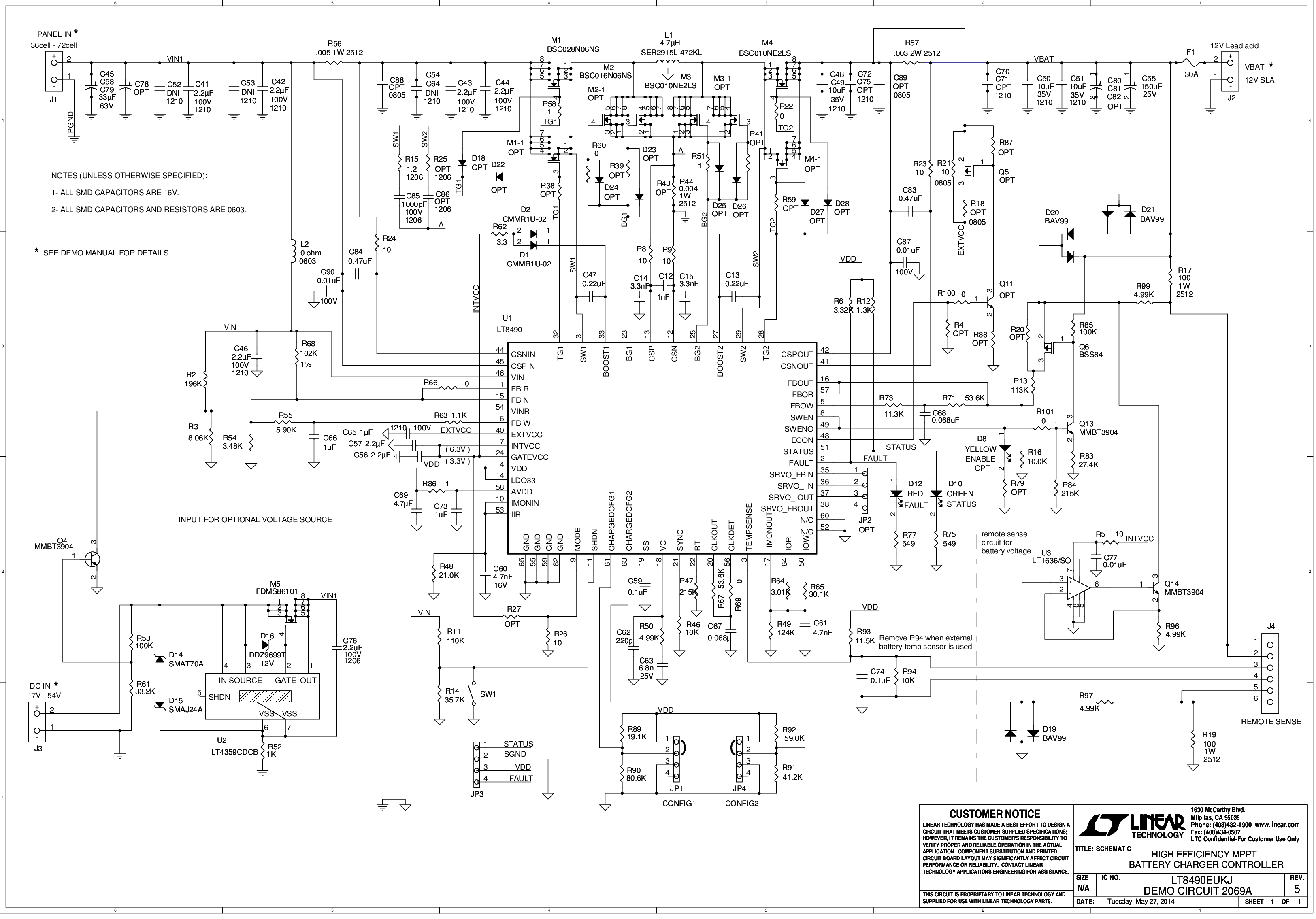

Demonstration circuit 2069A features LT8490, a high performance buck-boost converter that implements an MPPT function and flexible charging profiles suitable for most battery types such as flooded and sealed lead acid batteries and Lithium-Ion batteries, and can operate from input voltages above, below or equal to the battery voltage.
