LT6201

165MHz、轨至轨输入和输出、0.95nV/√Hz 低噪声运算放大器系列

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 6
特性
  • 低噪声电压:0.95nV/√Hz (100kHz)
  • 增益带宽乘积:
    • LT6200/LT6201 165MHz AV = 1
    • LT6200-5 800MHz AV ≥ 5
    • LT6200-10 1.6GHz AV ≥ 10
  • 低失真:-80dB (在 1MHz,RL = 100Ω)
  • 两个 LT6201 在纤巧的 DFN 封装
  • 输入共模范围包括两个电源轨
  • 轨至轨输出摆幅
  • 低失调电压:1mV (最大值)
  • 宽电源范围:2.5V 至 12.6V
  • 输出电流:60mA (最小值)
  • SO-8 和扁平 (1mm) ThinSOT 封装
  • 工作温度范围:-40ºC 至 85ºC
  • 具电源关断、热停机功能



更多细节
show more Icon

LT®6200/LT6201 是单通道和双通道超低噪声、轨至轨输入和输出、单位增益稳定的运算放大器,具有 0.95nV/√Hz 的噪声电压。这些放大器集非常低噪声、165MHz 增益带宽和 50V/μs 转换速率于一身,并专为低电压信号调理系统而优化。一个停机引脚负责在待机条件下减小电源电流,而热停机电路则用于保护器件免遭过载条件的损坏。

LT6200-5/LT6200-10 是专为较高增益应用而优化的单通道放大器,实现了较高的增益带宽和转换速率。LT6200 系列在采用 2.5V 至 12.6V 电源时能够维持其性能,并针对 3V、5V 和 ±5V 电源拟订了技术规格。

为了实现紧凑的电路板布局,LT6200/LT6200-5/LT6200-10 采用了 6 引脚 ThinSOT 和 8 引脚 SO 封装。双通道器件 LT6201 采用一种具标准引出脚配置的 8 引脚 SO 封装和一种纤巧、双侧引脚细间距无引线封装 (DFN)。这些放大器可被用来直接替代许多高速运放,以改善输入/输出范围和噪声性能。




Applications

  • 跨阻抗放大器
  • 低噪声、信号处理
  • 有源滤波器
  • 轨至轨缓冲放大器
  • 驱动 A/D 转换器



产品模型 6

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT6201CDD#PBF
  • HTML
  • HTML
LT6201CDD#TRPBF
  • HTML
  • HTML
LT6201CS8#PBF
  • HTML
  • HTML
LT6201CS8#TRPBF
  • HTML
  • HTML
LT6201IS8#PBF
  • HTML
  • HTML
LT6201IS8#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 12, 2022

- 22_0255

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

LT6201CS8#PBF

量产

LT6201CS8#TRPBF

量产

LT6201IS8#PBF

量产

LT6201IS8#TRPBF

量产

6月 16, 2021

- 21_0026

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

LT6201CS8#PBF

量产

LT6201CS8#TRPBF

量产

LT6201IS8#PBF

量产

LT6201IS8#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 12, 2022

- 22_0255

arrow down

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

LT6201CS8#PBF

量产

LT6201CS8#TRPBF

量产

LT6201IS8#PBF

量产

LT6201IS8#TRPBF

量产

6月 16, 2021

- 21_0026

arrow down

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

LT6201CS8#PBF

量产

LT6201CS8#TRPBF

量产

LT6201IS8#PBF

量产

LT6201IS8#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

reference details image

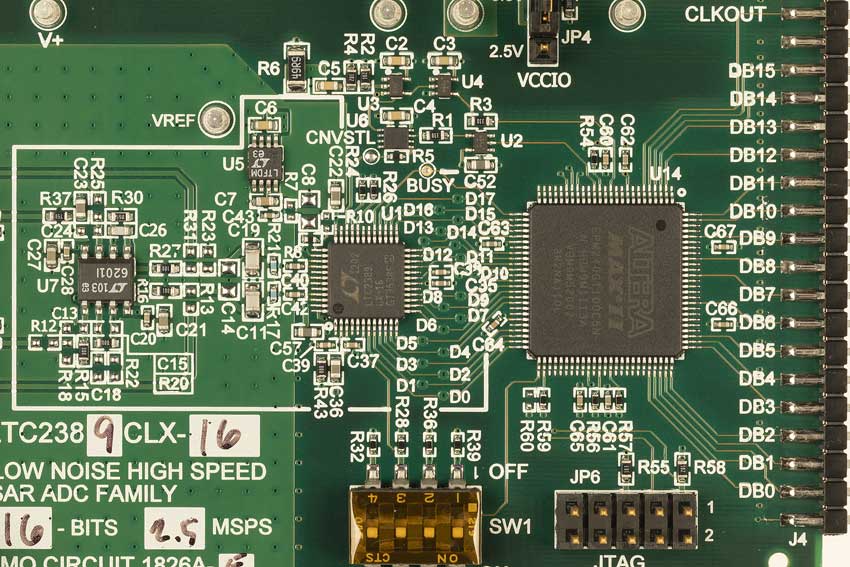

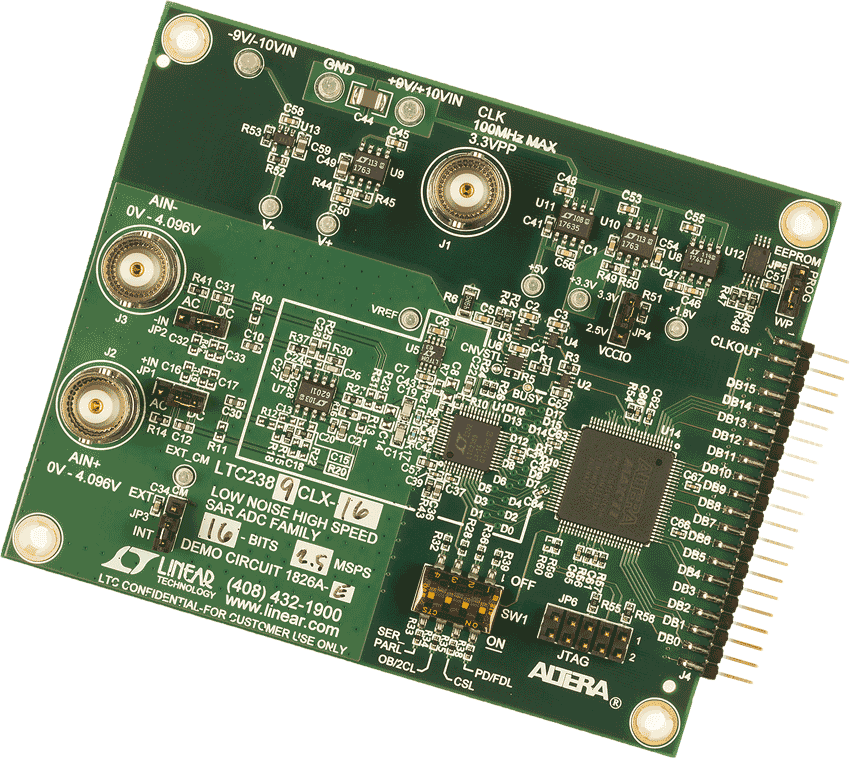

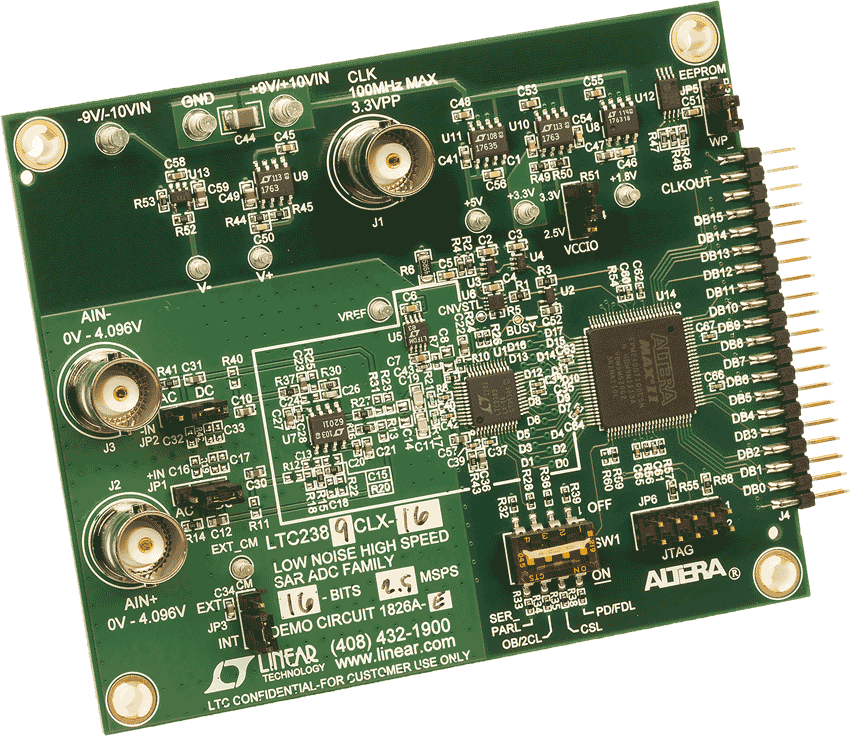

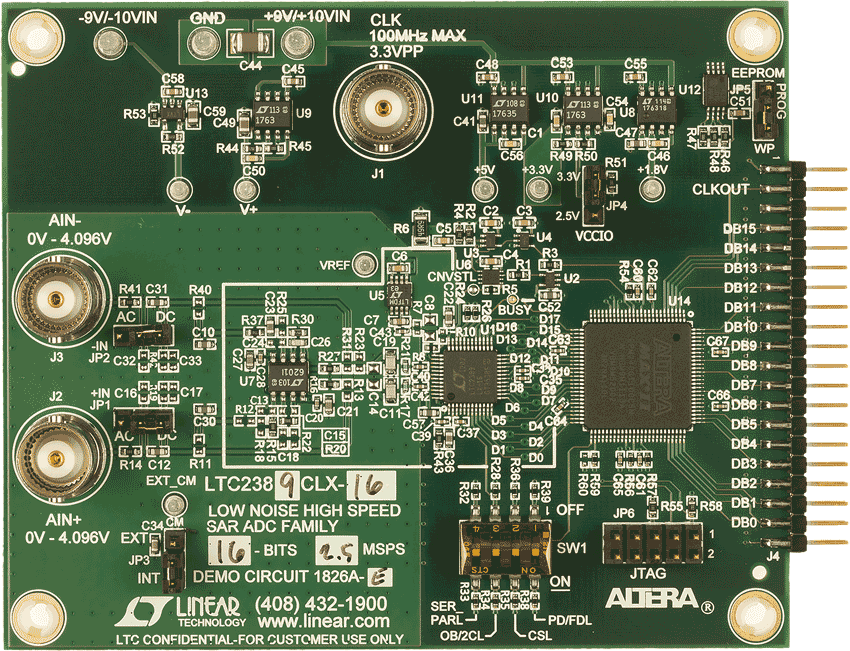

DC1826A-E

LTC2389-16 with LTC6655/LT6201, 16-Bit, 2.5Msps, Serial/Parallel SAR ADC with 96dB SNR. Requires DC718

zoom

DC1826A-E

LTC2389-16 with LTC6655/LT6201, 16-Bit, 2.5Msps, Serial/Parallel SAR ADC with 96dB SNR. Requires DC718

LTC2389-16 with LTC6655/LT6201, 16-Bit, 2.5Msps, Serial/Parallel SAR ADC with 96dB SNR. Requires DC718

产品详情

DC1826A-E Demo Board for:

LTC2389-16 16-Bit, 2.5Msps SAR ADC with Pin-Configurable Analog Input Range and 96dB SNR

LTC6655 0.25ppm Noise, Low Drift Precision References

LT6201 Dual 165MHz, Rail-to-Rail Input and Output, 0.95nV/√Hz Low Noise, Op Amp Family





reference details image

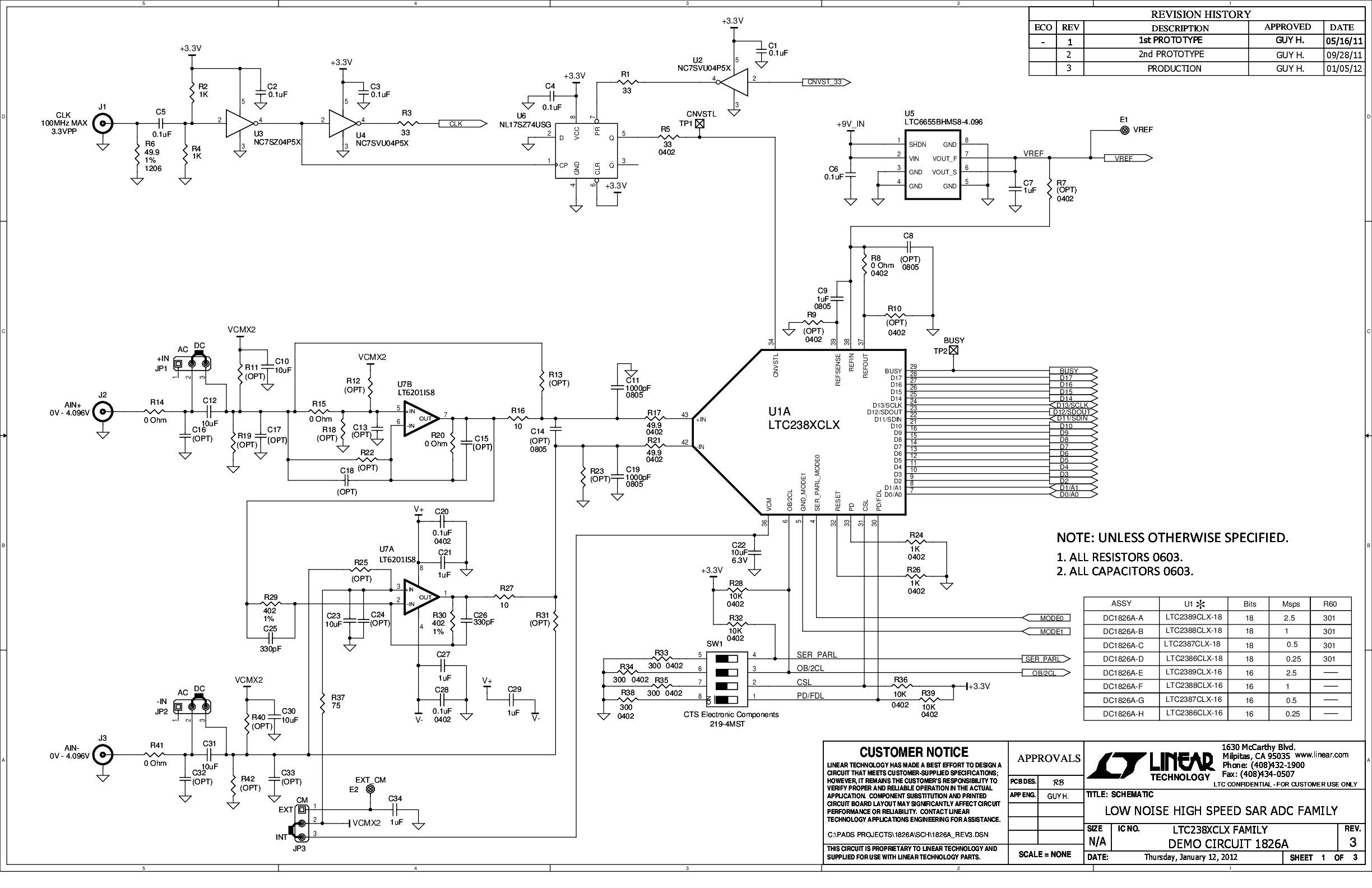

DC1826A-A

LTC2389-18 with LTC6655/LT6201, 18-Bit, 2.5Msps, Serial/Parallel SAR ADC with 99.8dB SNR. Requires DC718

zoom

DC1826A-A

LTC2389-18 with LTC6655/LT6201, 18-Bit, 2.5Msps, Serial/Parallel SAR ADC with 99.8dB SNR. Requires DC718

LTC2389-18 with LTC6655/LT6201, 18-Bit, 2.5Msps, Serial/Parallel SAR ADC with 99.8dB SNR. Requires DC718

产品详情

DC1826A-A Demo Board for:

LTC2389-18 18-Bit, 2.5Msps SAR ADC with Pin-Configurable Analog Input Range and 99.8dB SNR

LTC6655 0.25ppm Noise, Low Drift Precision References

LT6201 Dual 165MHz, Rail-to-Rail Input and Output, 0.95nV/√Hz Low Noise, Op Amp Family





工具和仿真

工具及仿真模型 4

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
